I 2012-08-22 — Löda temperatursensorer visar jag hur man kan mäta temperaturen med ”Logger 2020”. För det behövs temperatursensorer och härt visar jag hur man löder ihop sådana. Man behöver först inhandla sensorerna som är av typen ”tre tråds Dallas”-givare som jag köpte här: https://www.energibutiken.se
2012-08-22 — Löda temperatursensorer
| EDIT 2019-12-12: Det verkar som sensorerna inte längre finns att köpa i energibutiken.se. De finns dock att köpa på andra platser. Om man inte vill löda själv finns det att köpa färdiga sensorer i energibutiken. |
Man kopplar dem så här enligt instruktionen:
- Brun tråd = GND på sensorn
- Vit tråd = Data på sensorn
- Grön tråd = +5v på sensorn
Trådarnas färgar kan man välja själv bara man ser till att rätt tråd kopplas till rätt plint i loggern.
Jag har kopplat dem så här:
- Kommer senare = GND på sensorn
- Kommer senare = Data på sensorn
- Kommer senare = +5v på sensorn
Det går bra med vanlig ej skärmad elledning och de kan vara upp till 100 m långa utan problem.

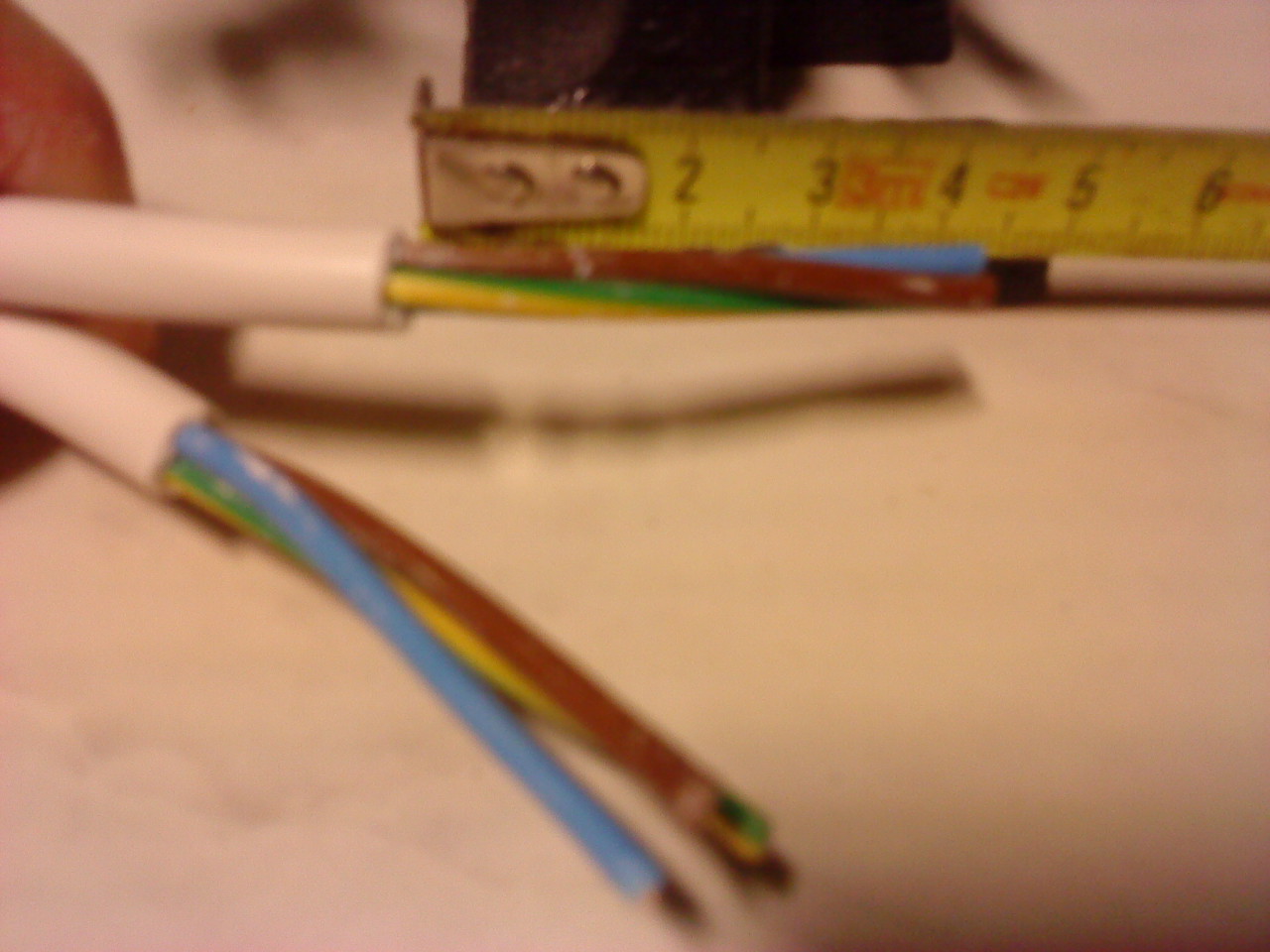

Mät fram lagom längder på trådarna:

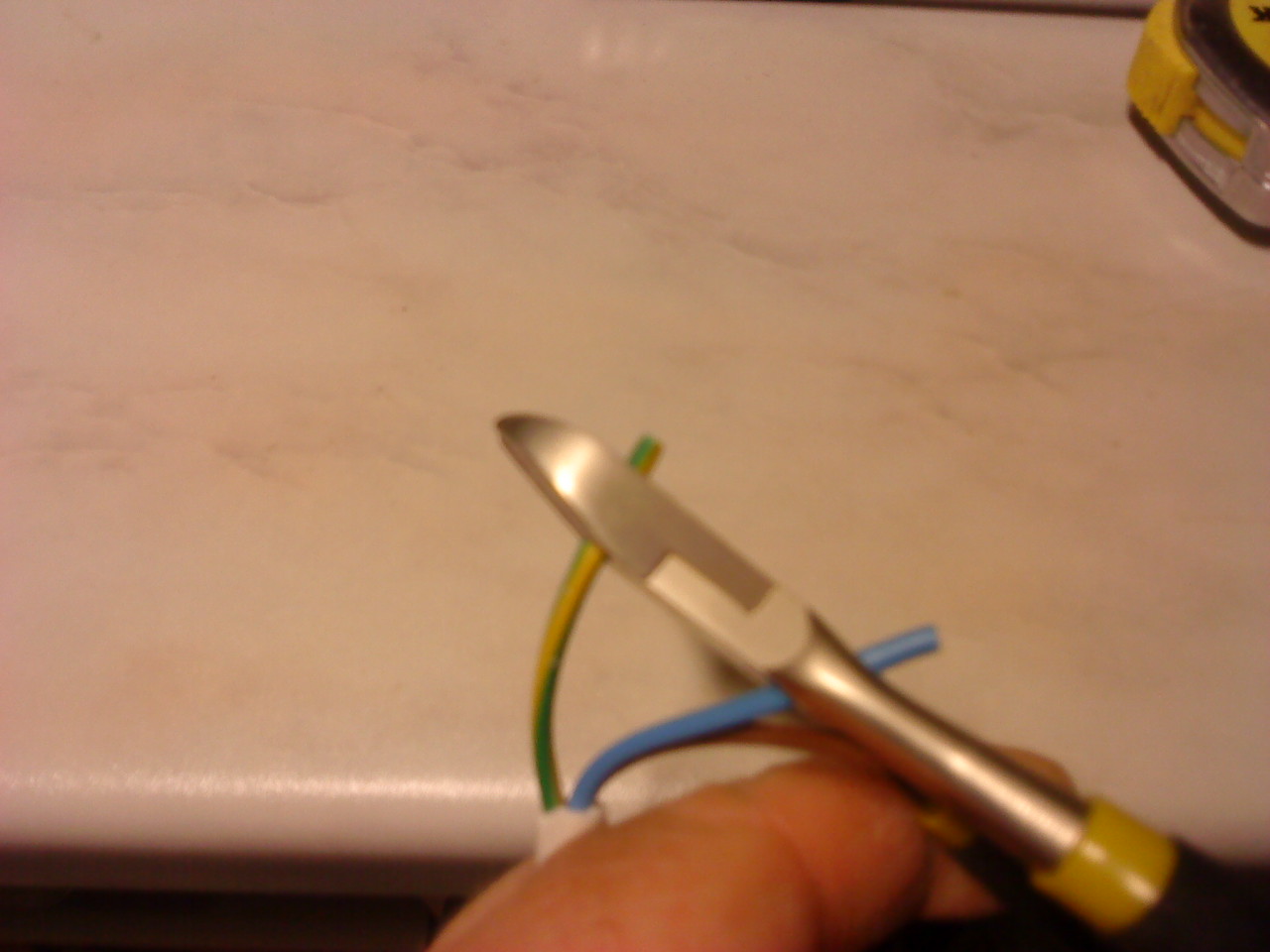

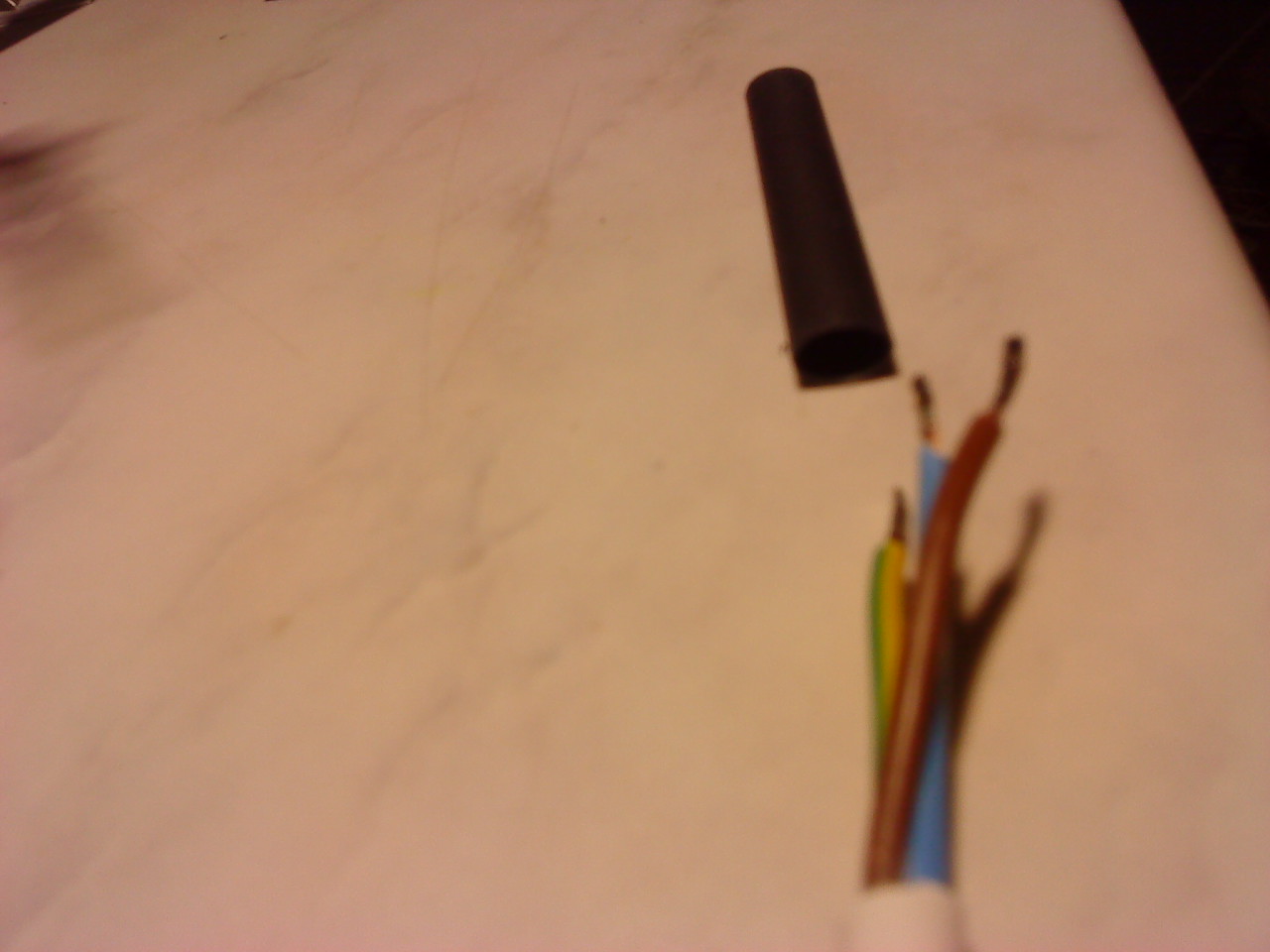

Skala trådarna:

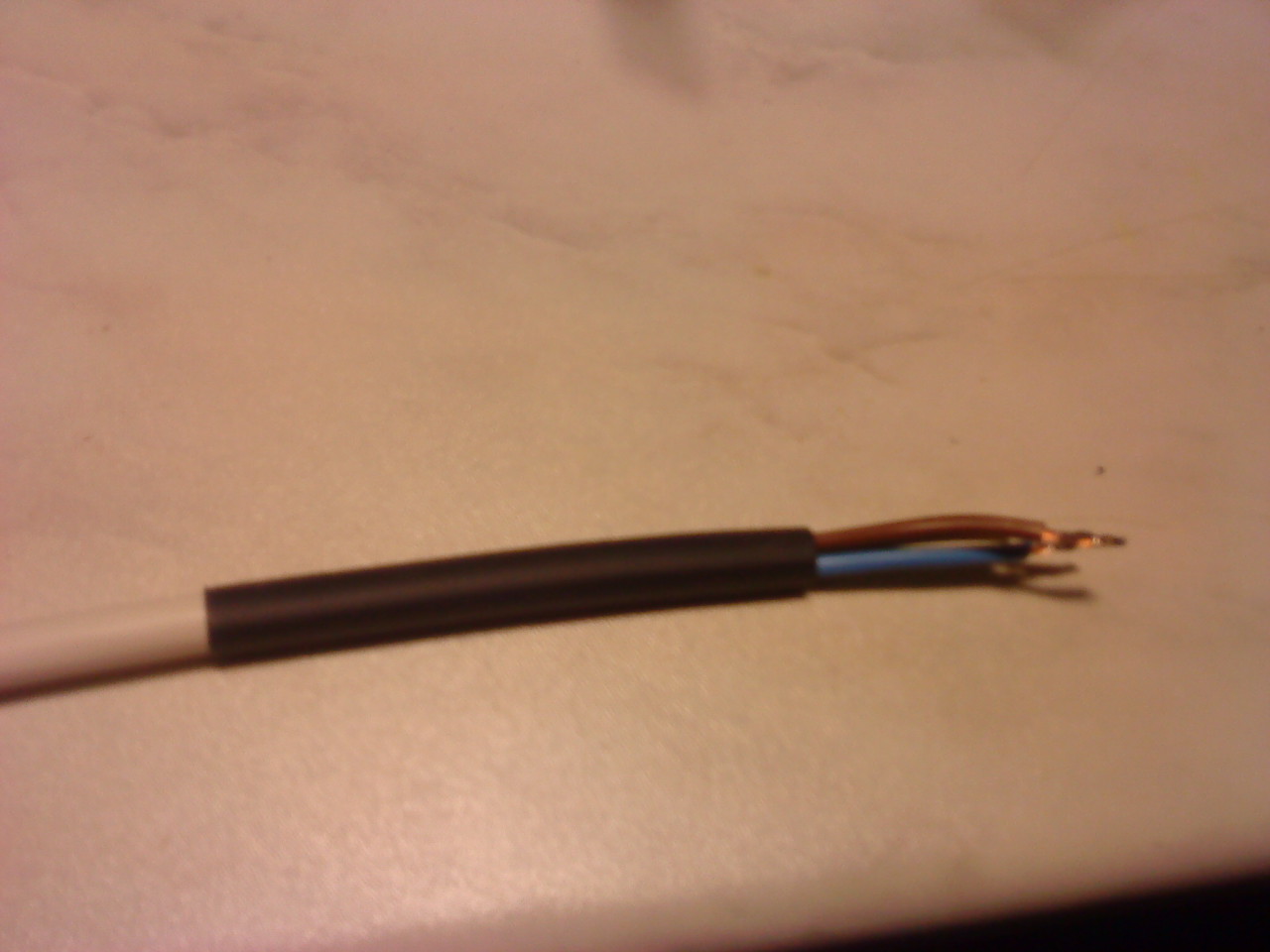

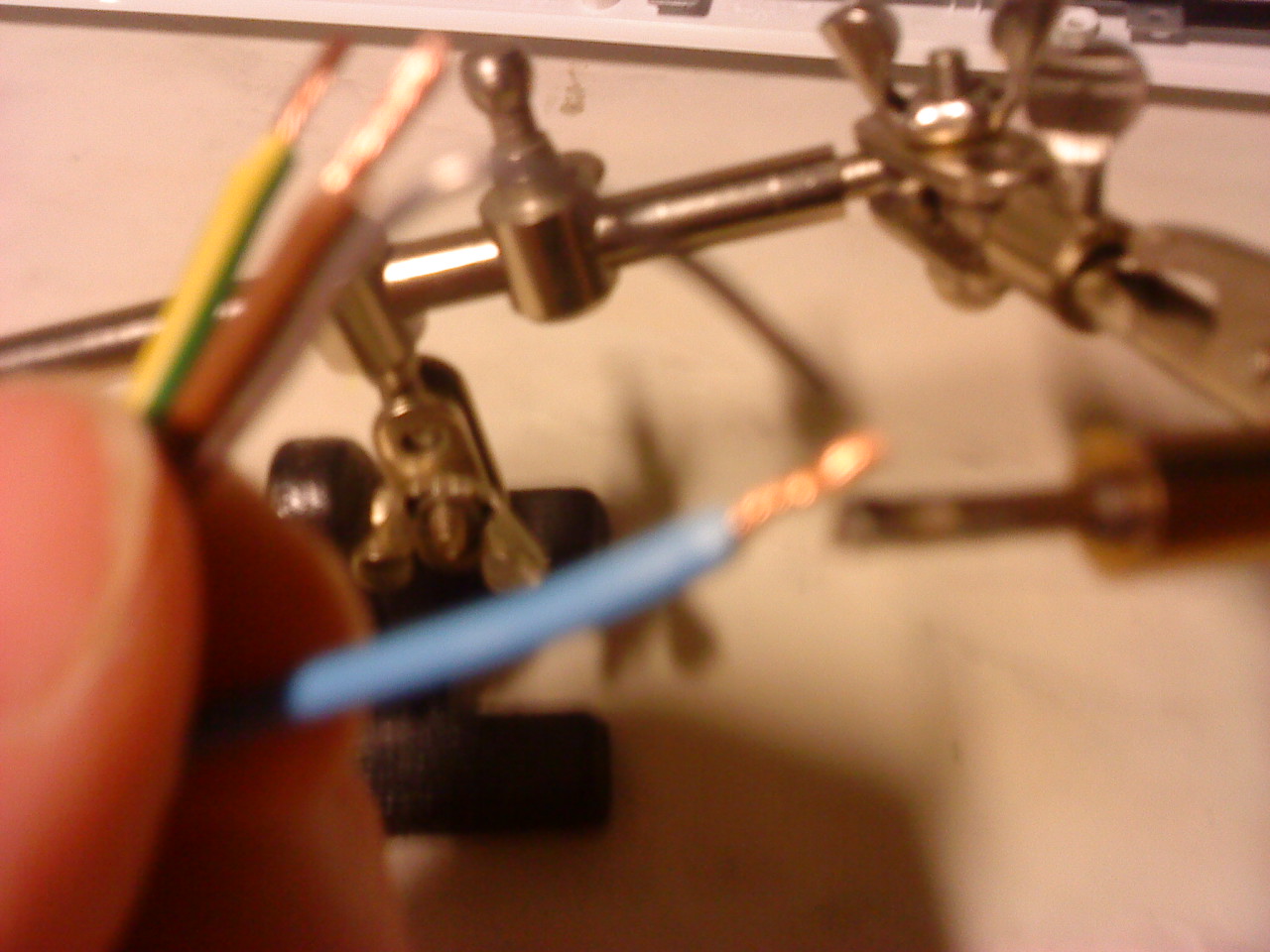

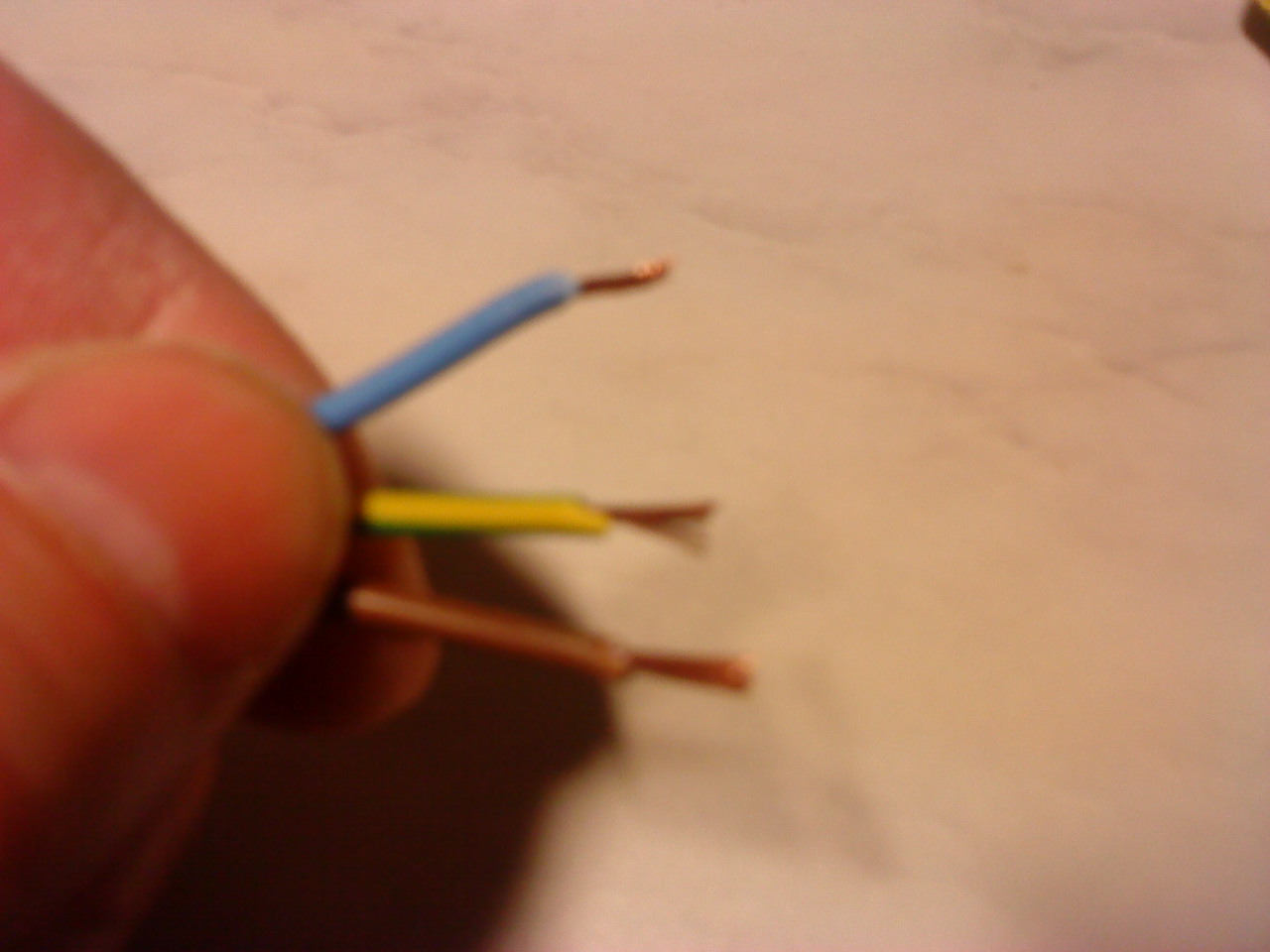

Så här bör det se ut skalat:

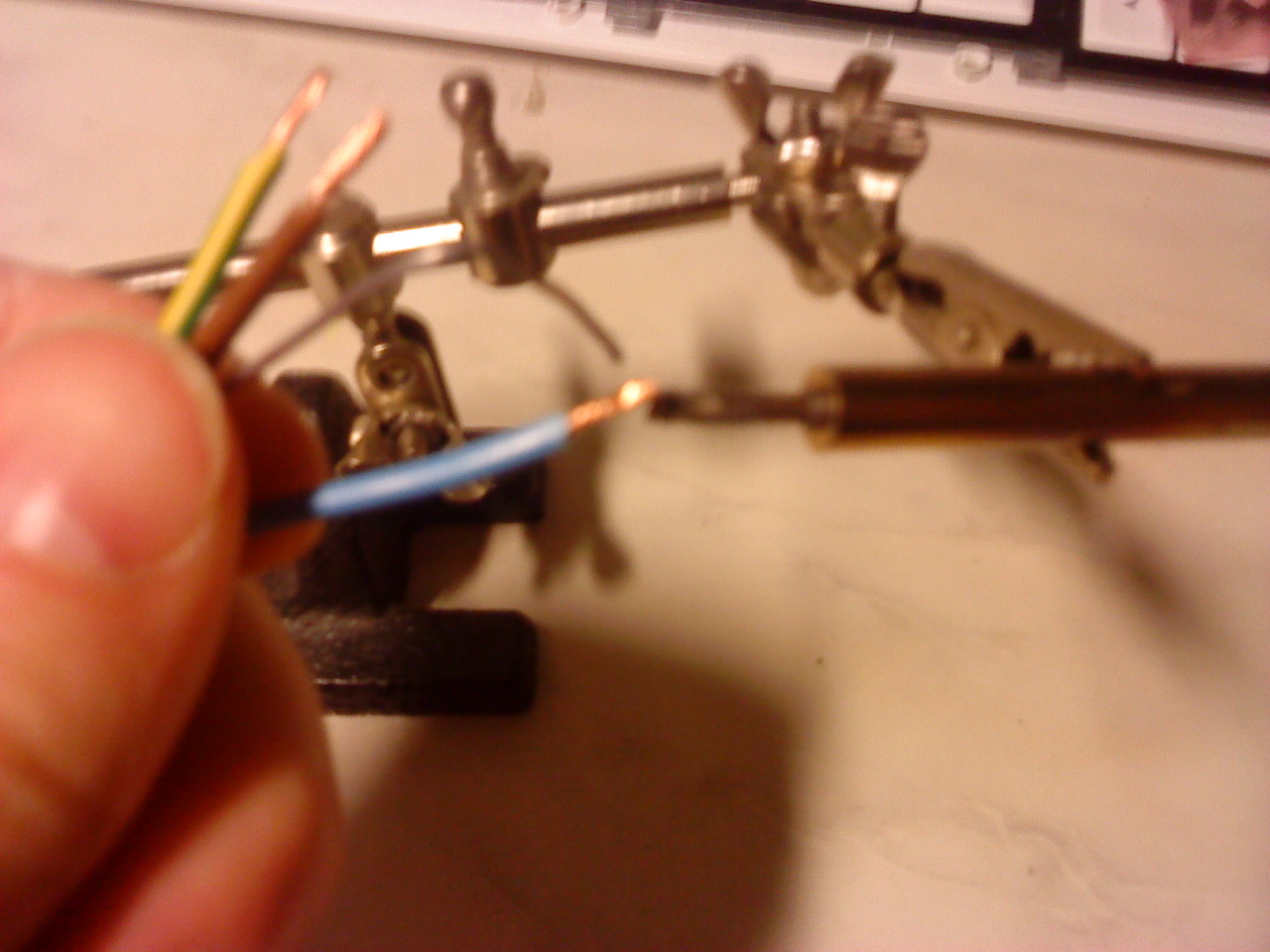

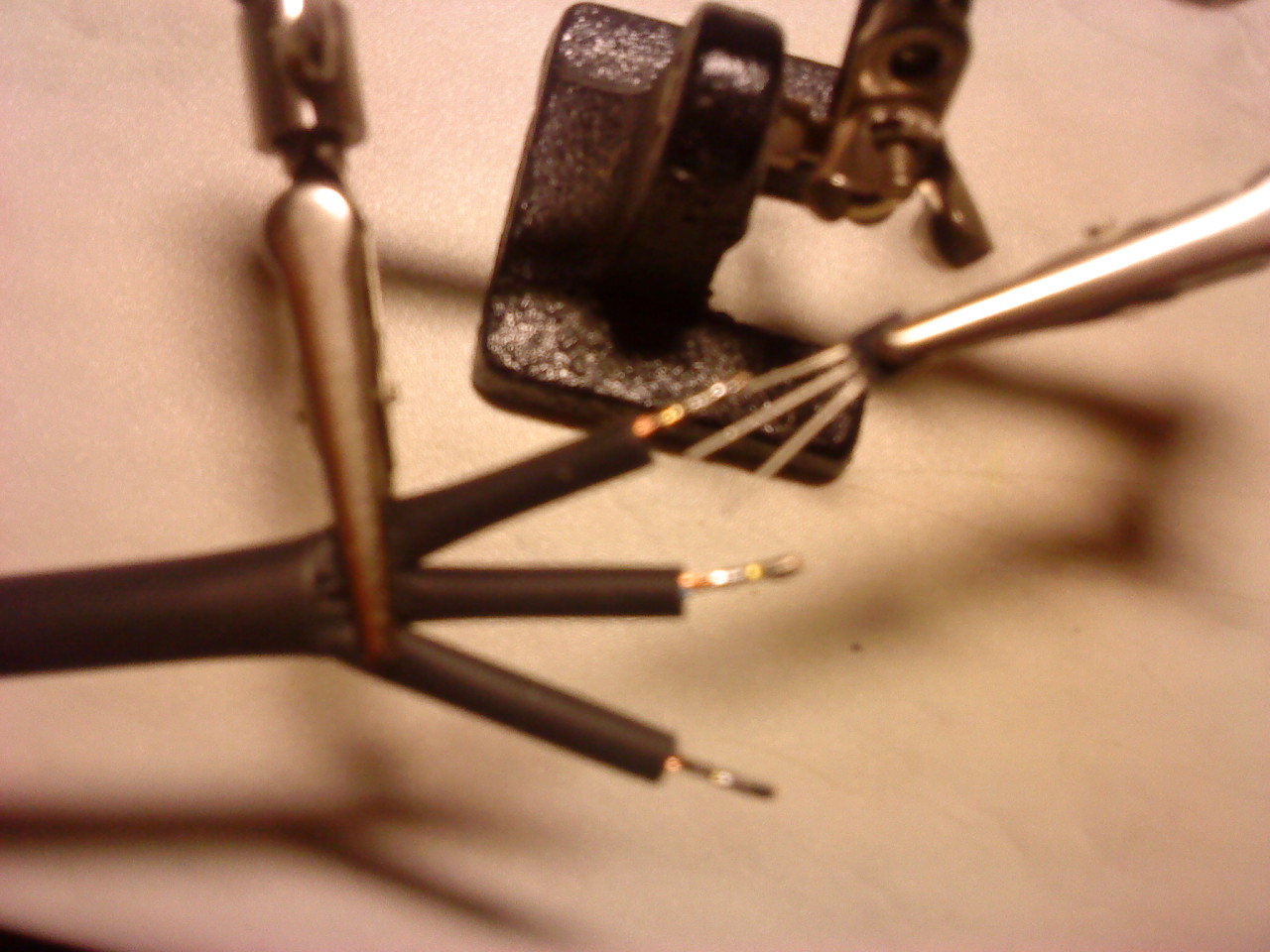

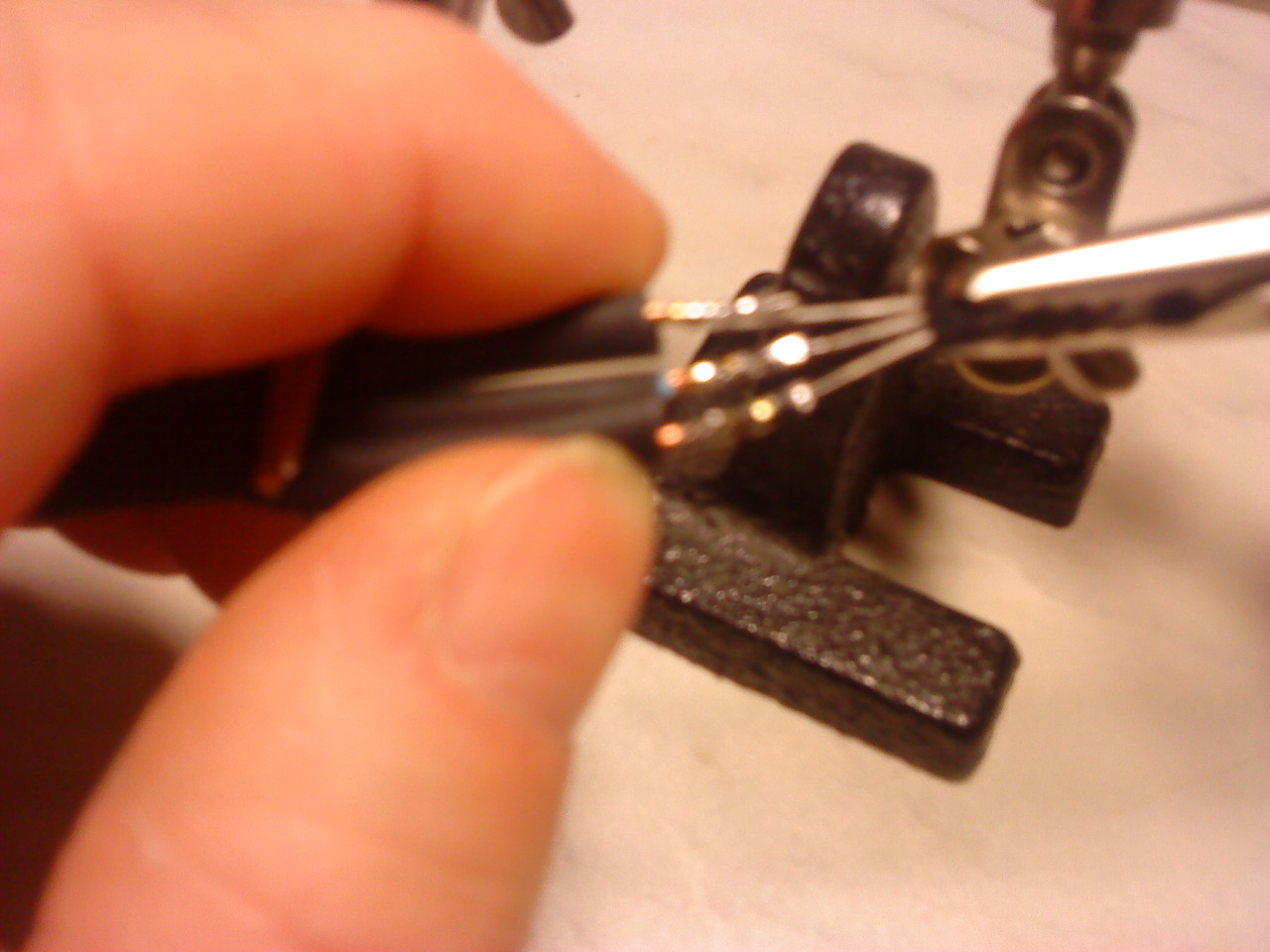

Lägg lödtenn på tråden:
Lägg lödtenn på tråden:

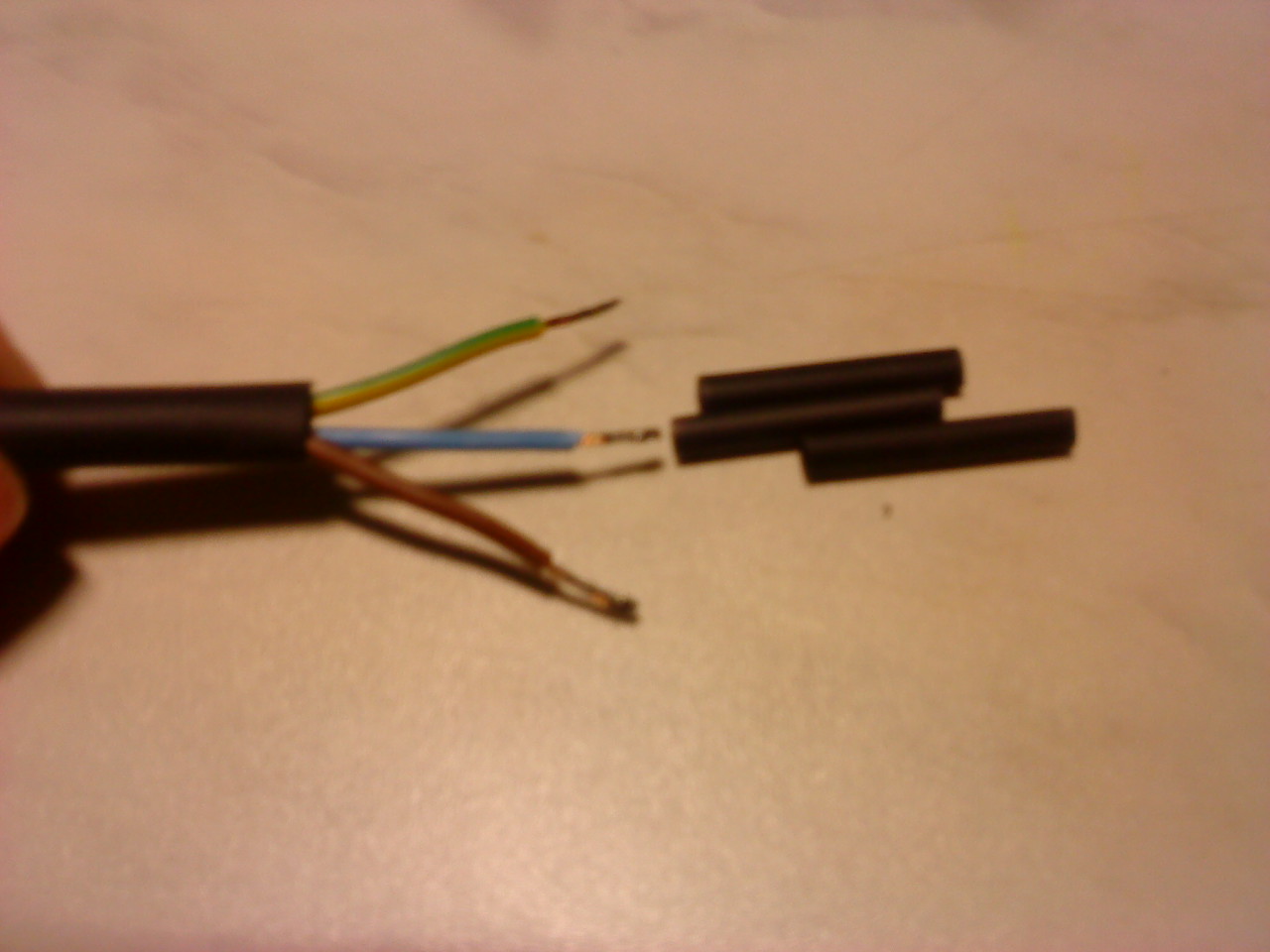

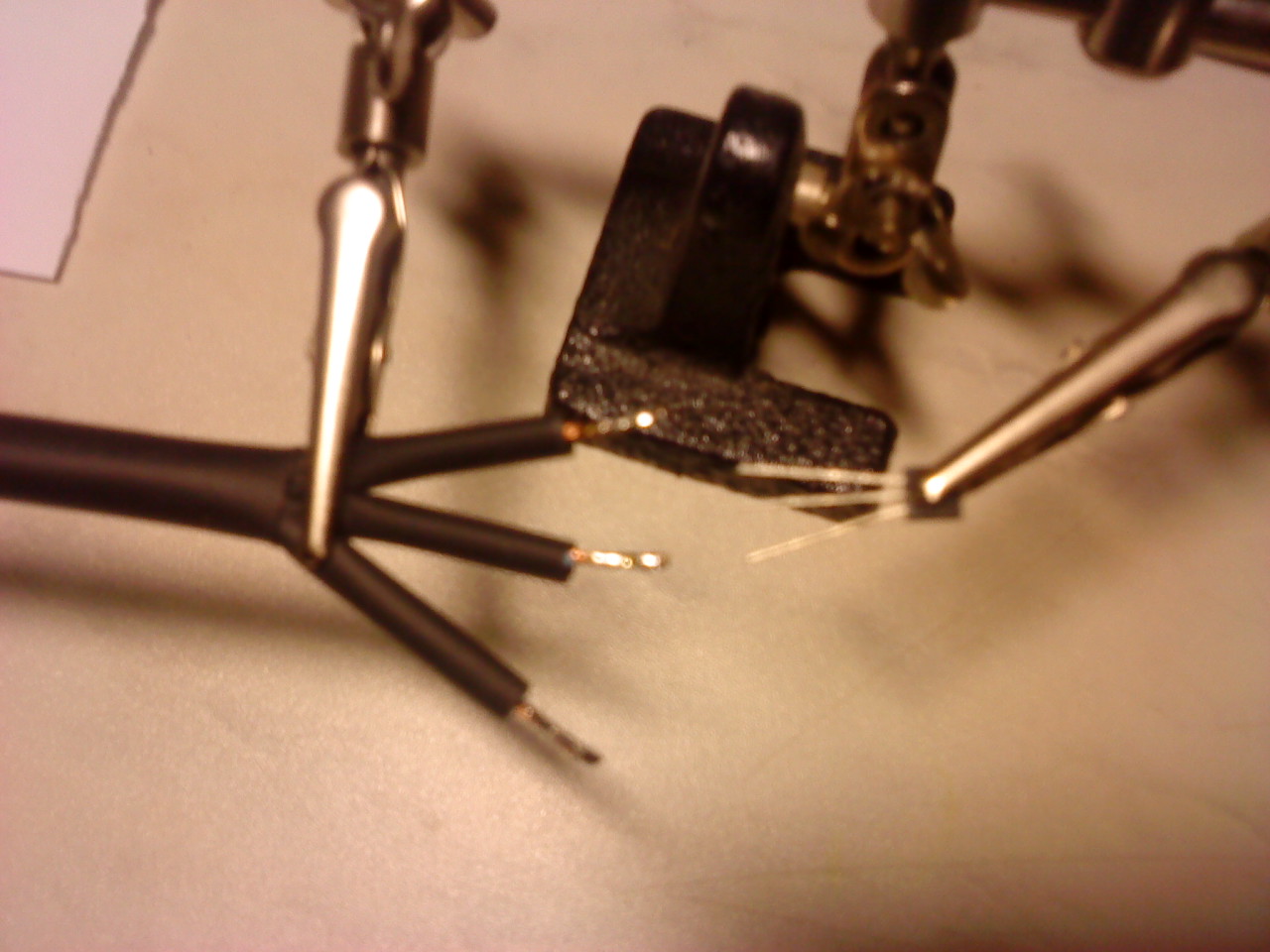

Här är alla ändar lödade:

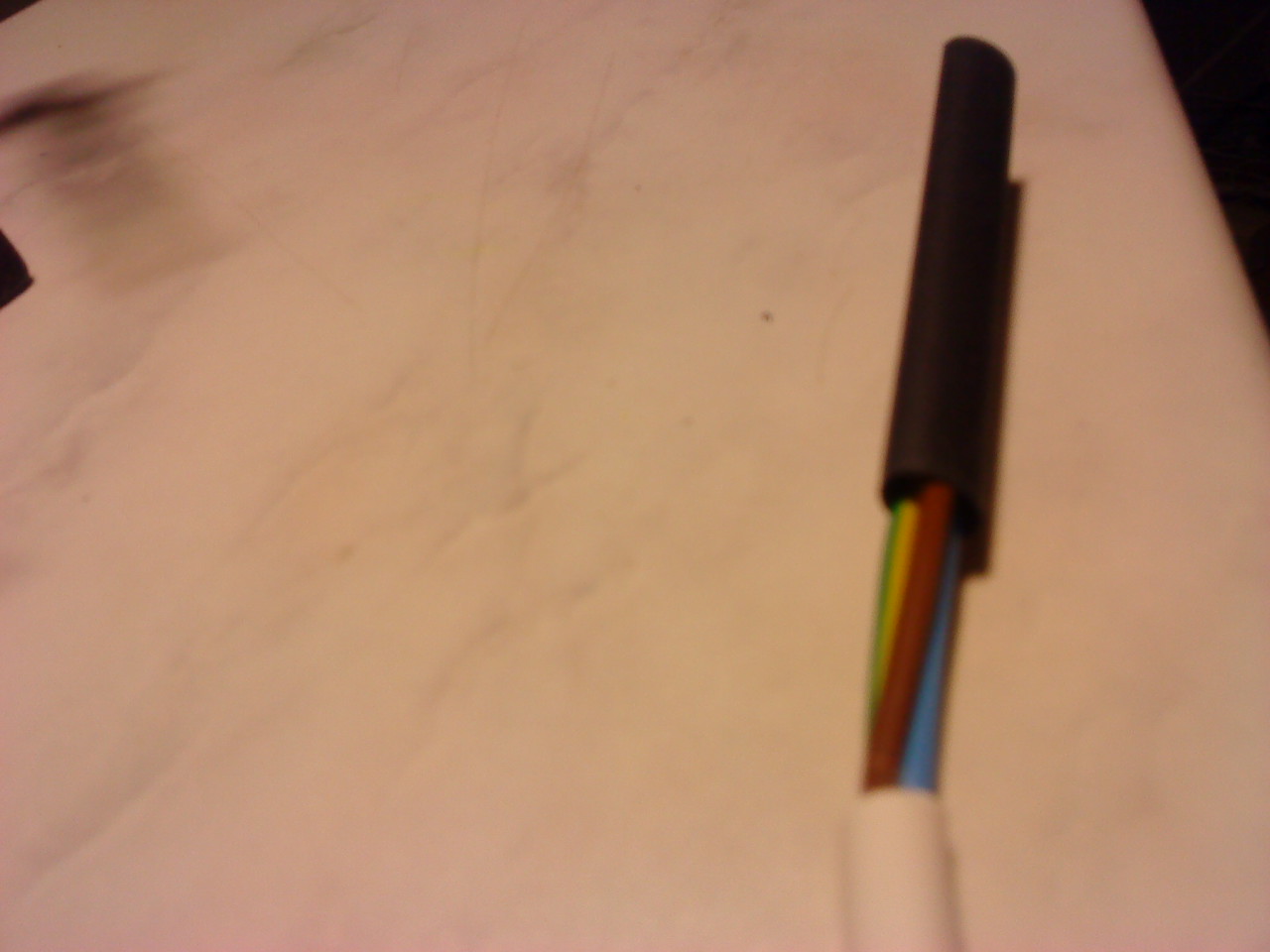

Trä på krympslang över alla 3 trådarna:
Trä på krympslang över alla 3 trådarna:

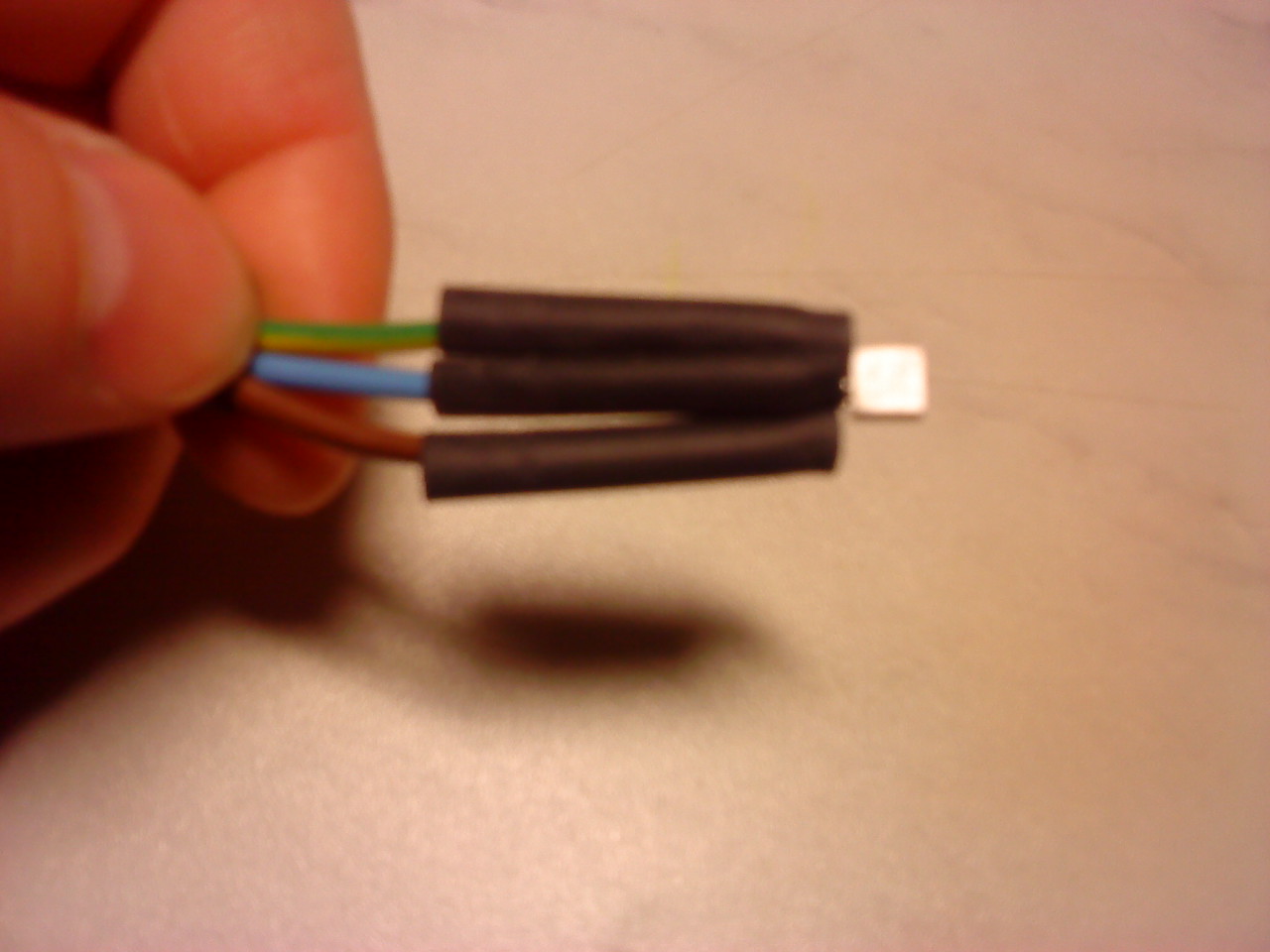

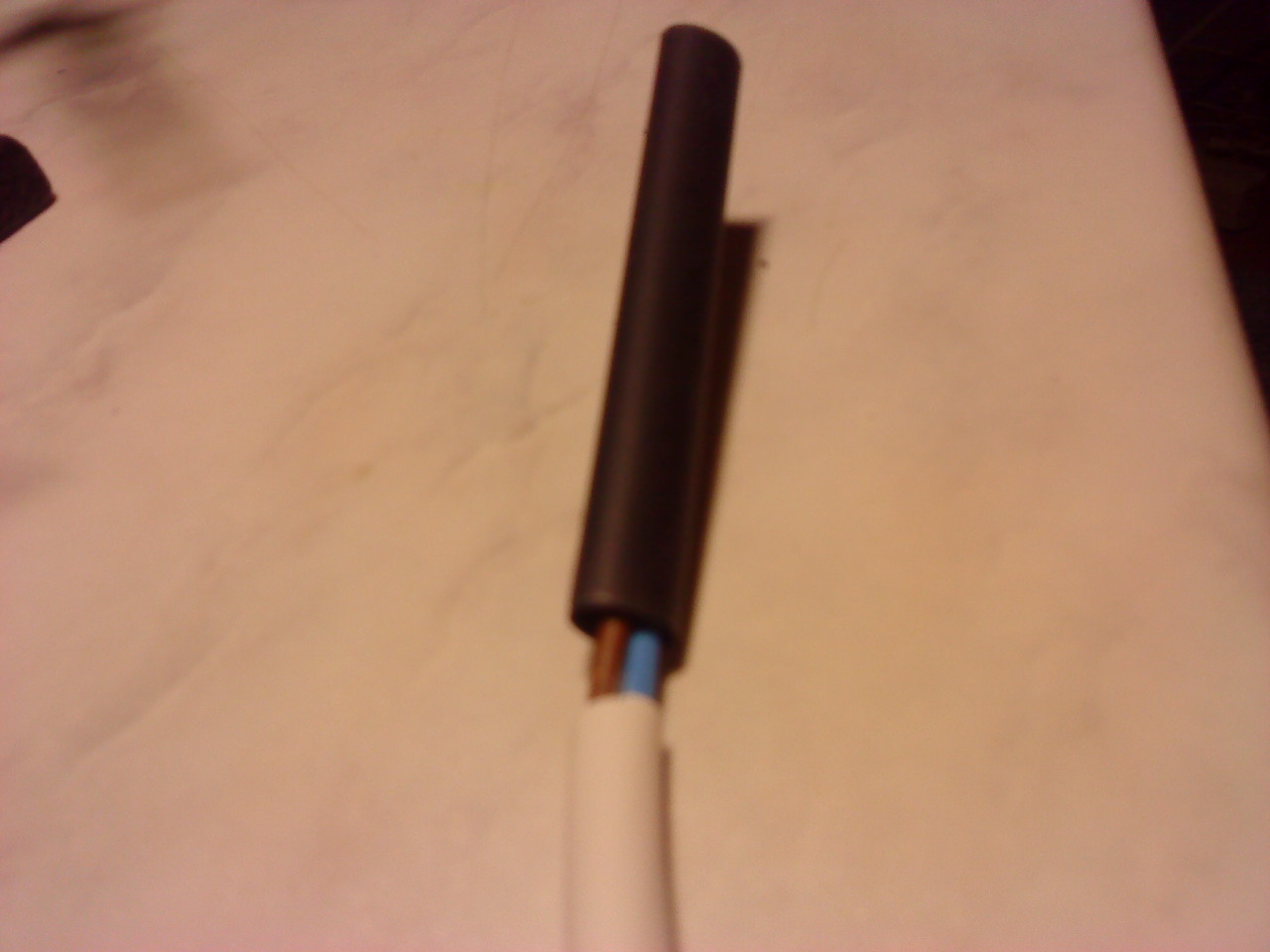

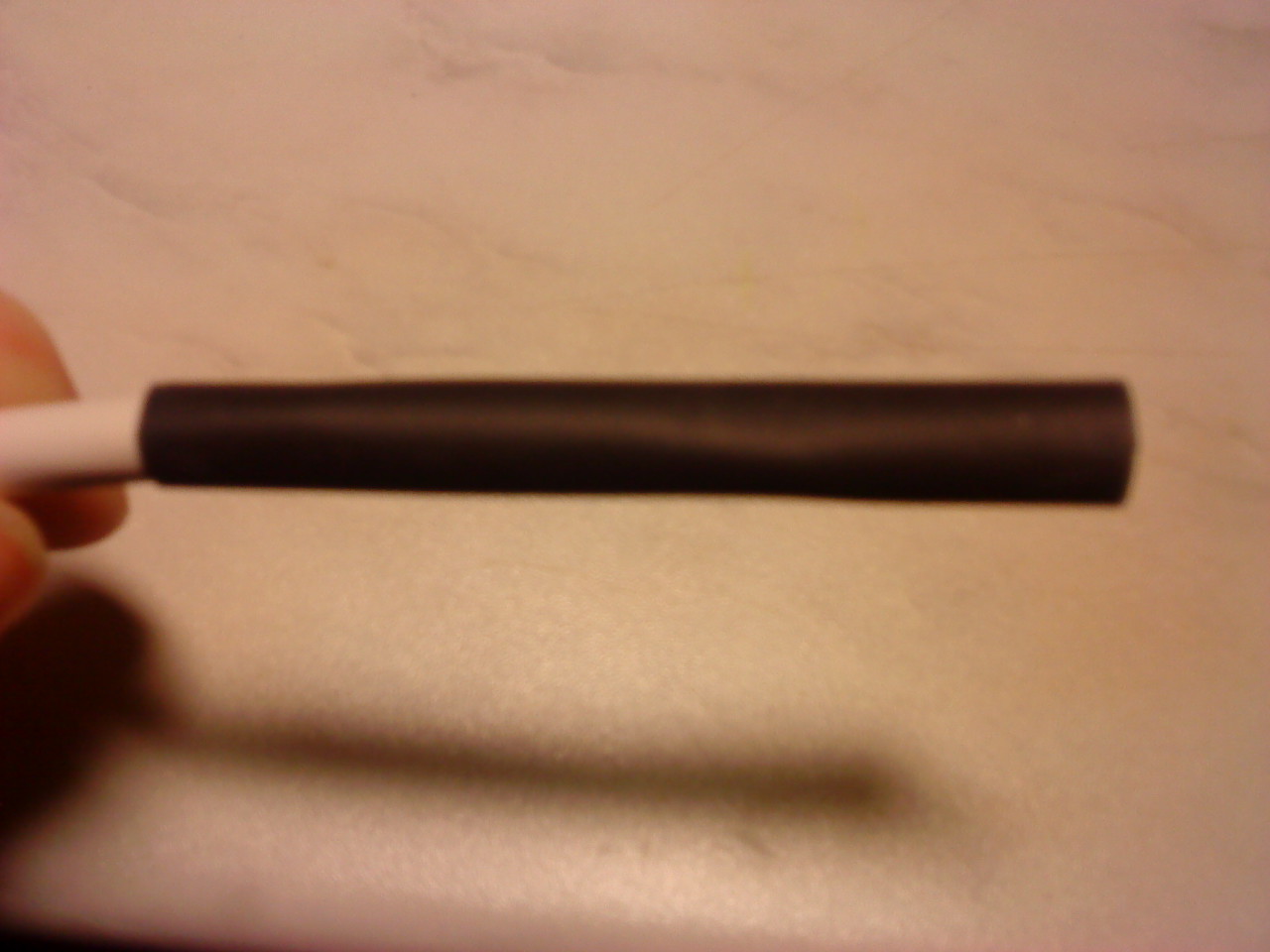

Trä på krympslang över alla 3 trådarna så att ändarna blir fria som på bilden:

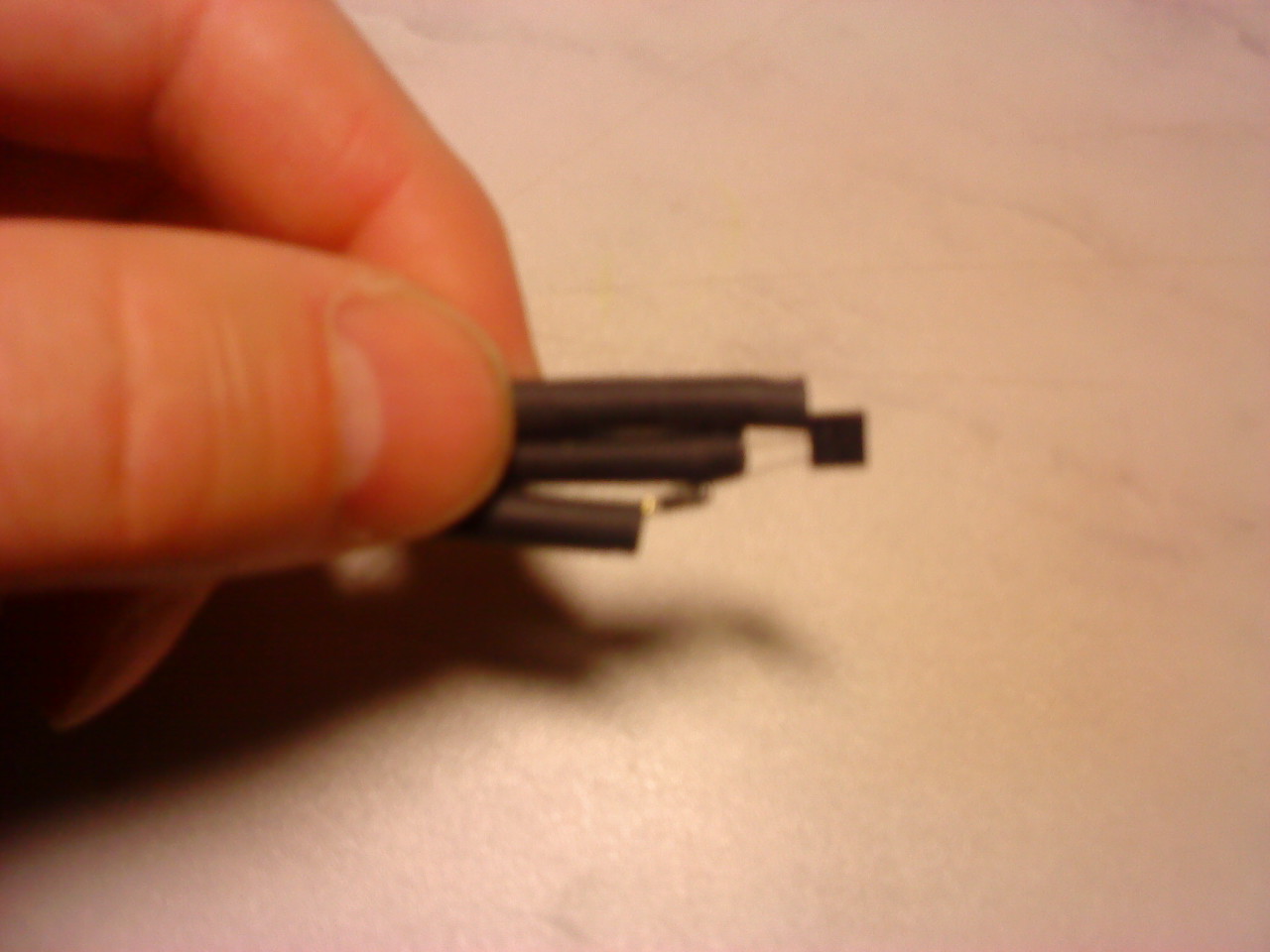

Trä sedan på krympslang på var och en av trådarna:
Se till att den avskalade delen sticker fram:

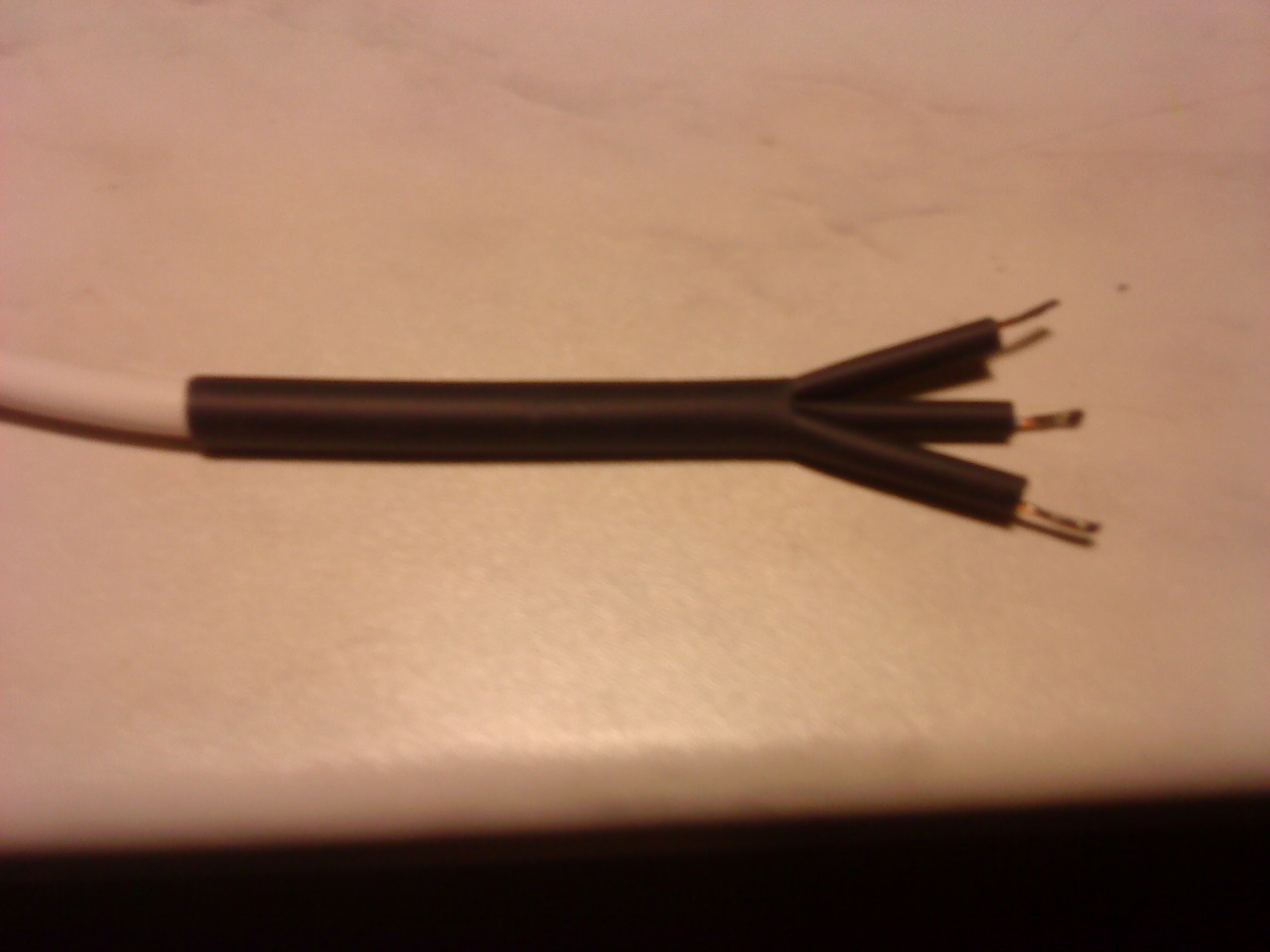

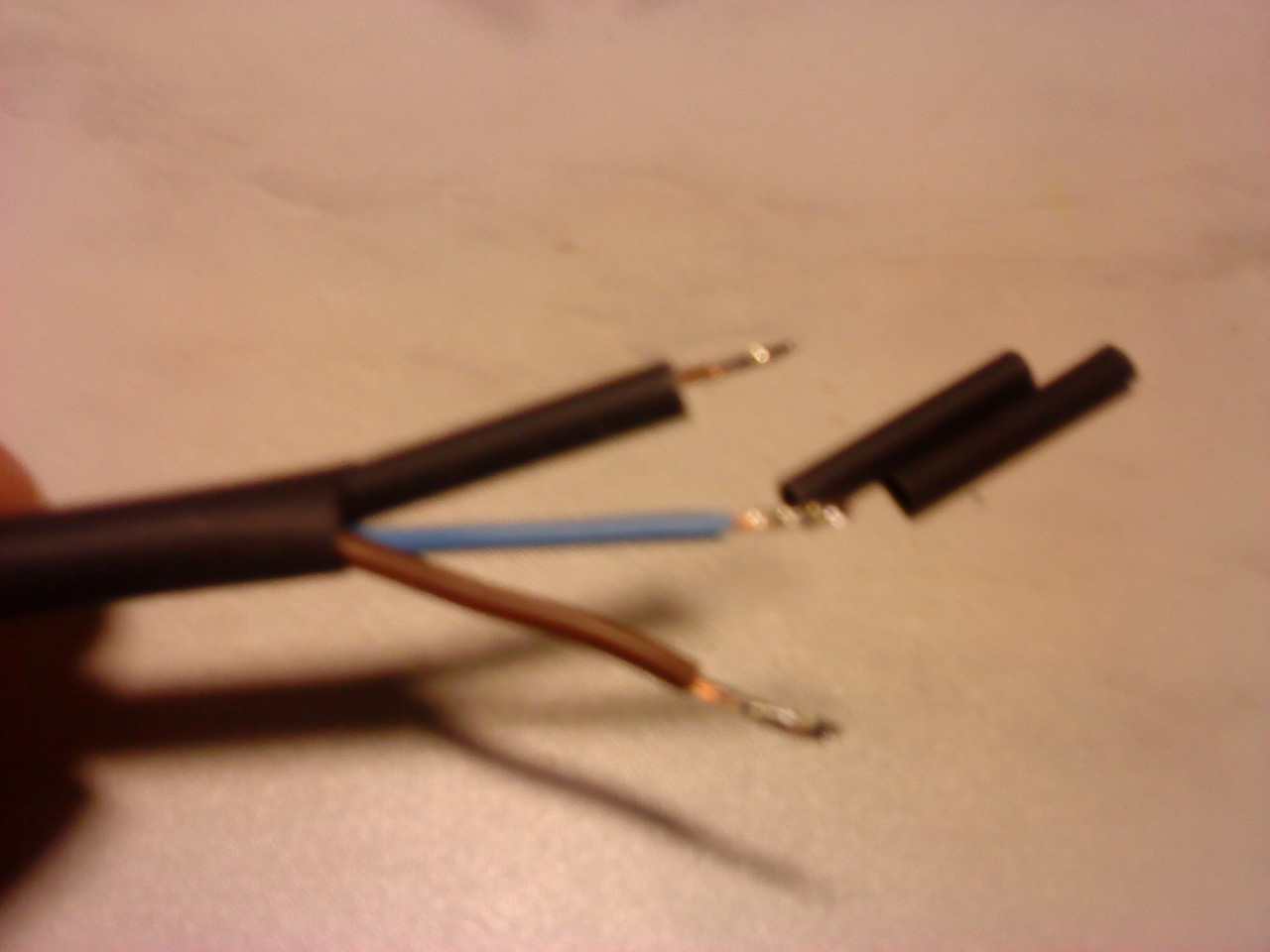

Så här skall det se ut:

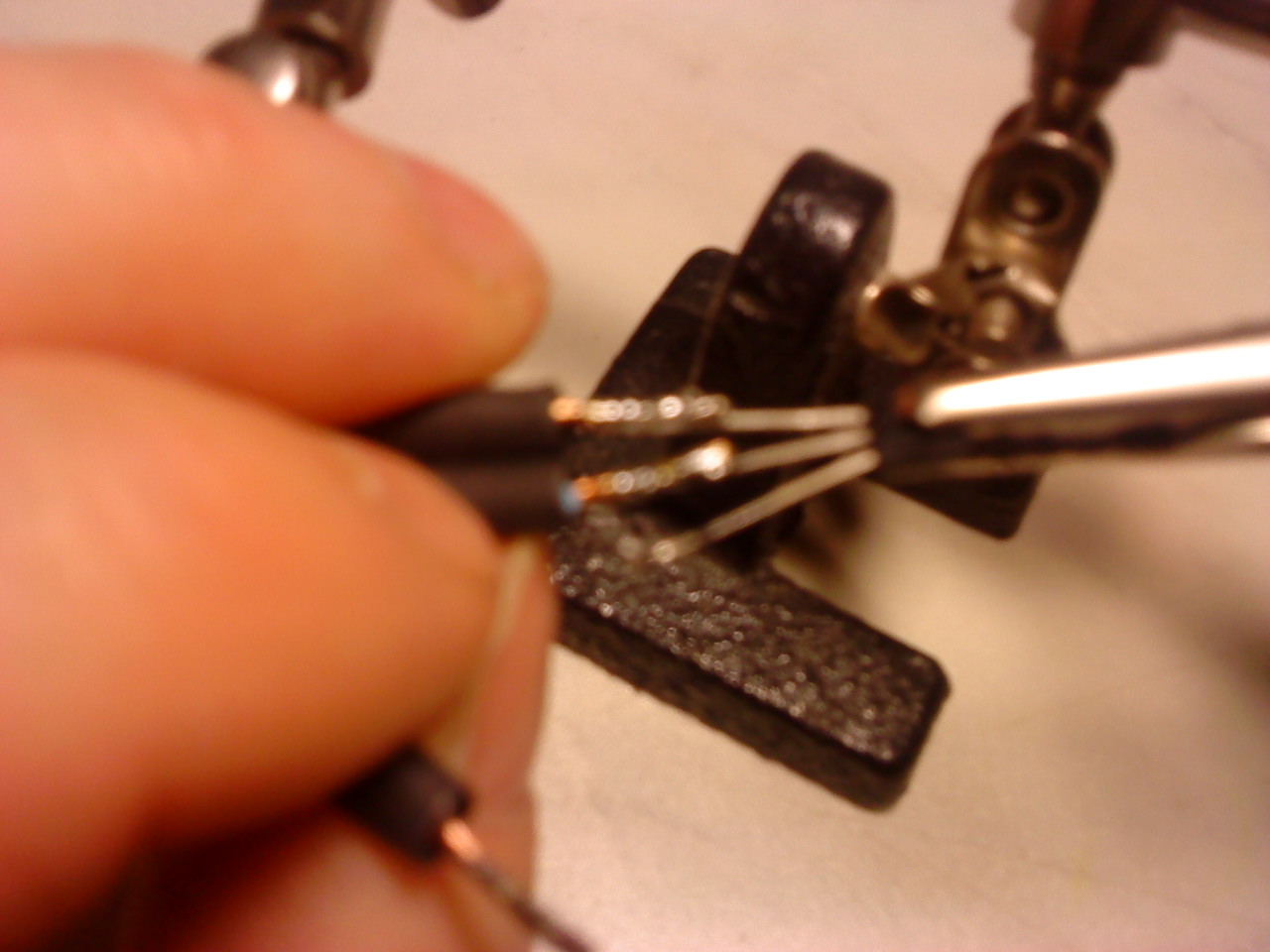

Sätt fast kabeln i lämplig anordning och börja löda fast sensorn. Se till att löda benen på rätt tråd, se i första stycket hur man gör det:
Första benet lödat:
Andra benet lödat:
Tredje benet lödat:

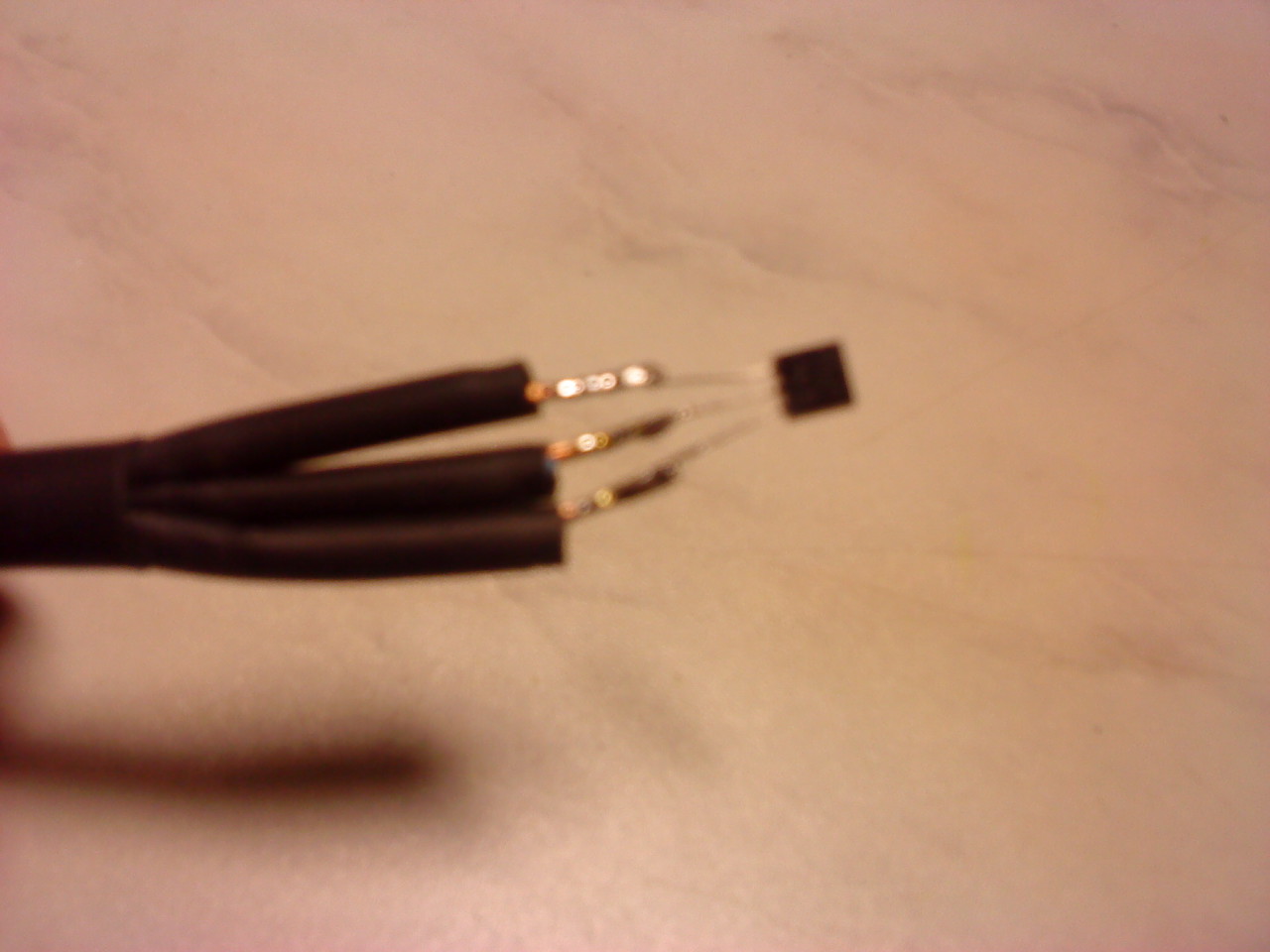

Nu är sensorn lödad på kabeln:
Skjut fram krympslangarna på sensorns ben så långt det går:
Skjut fram krympslangarna på sensorns ben så långt det går:
Skjut fram krympslangarna på sensorns ben så långt det går:

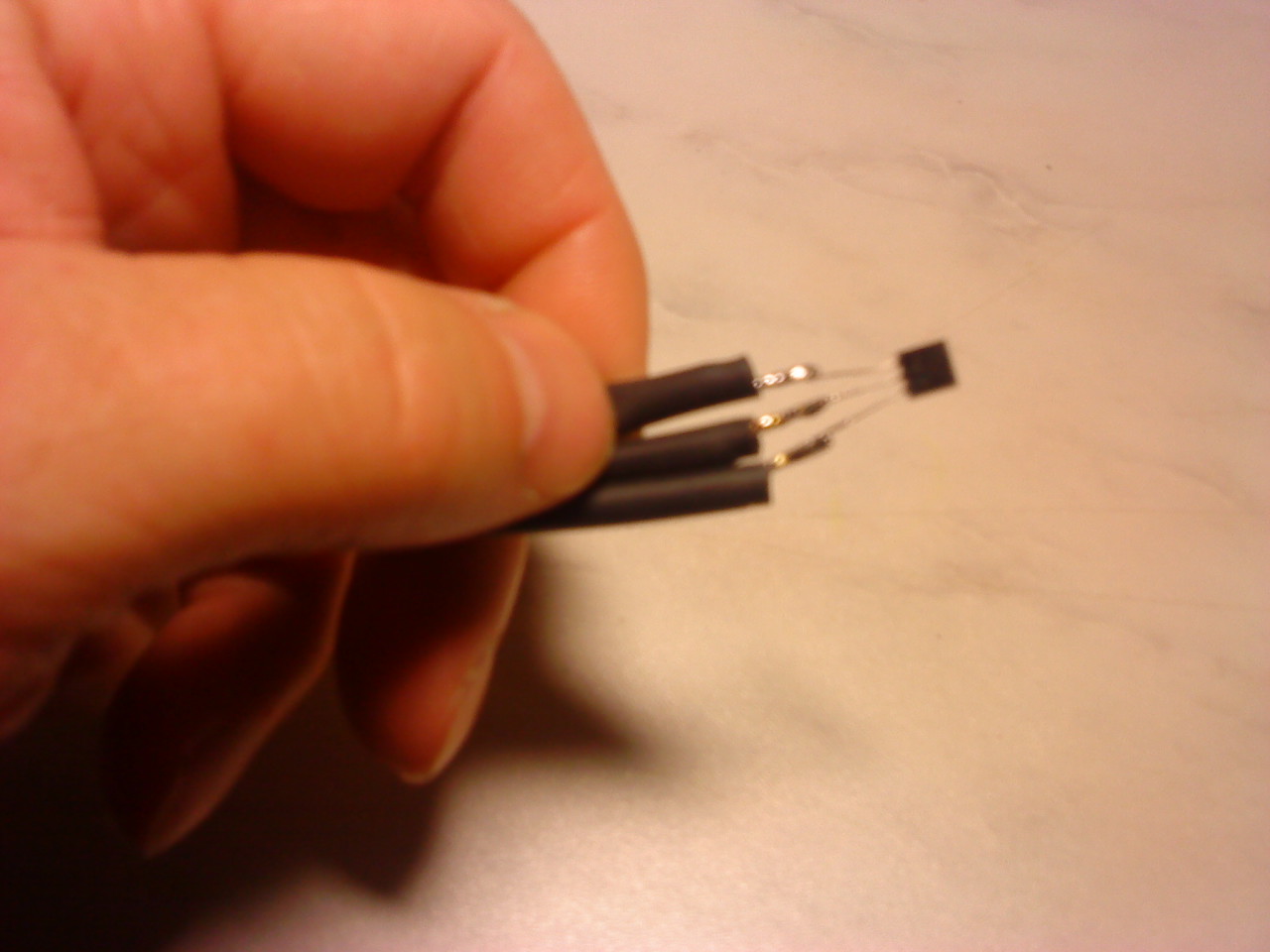

Skjut fram krympslangarna på sensorns ben så långt det går:

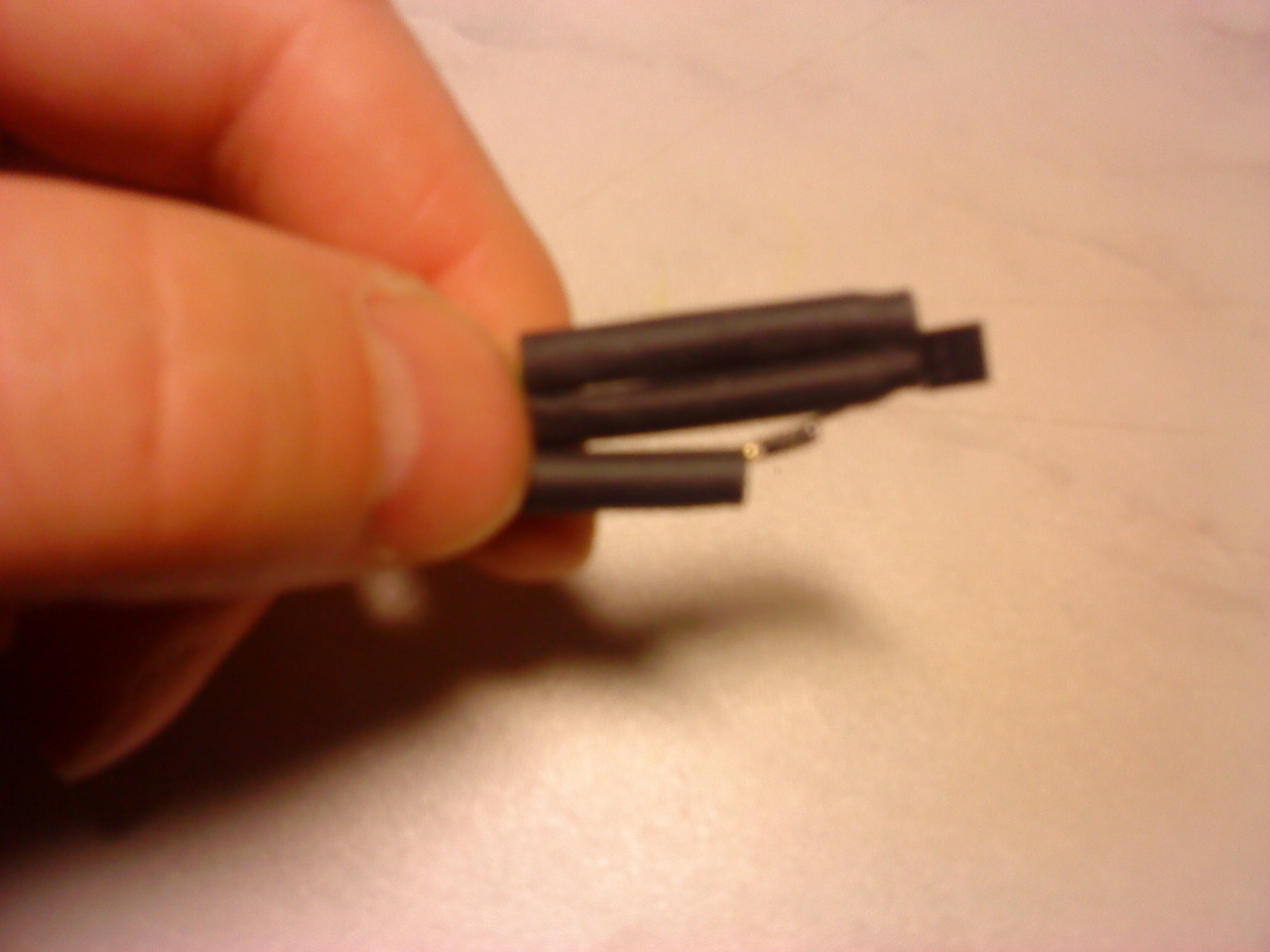

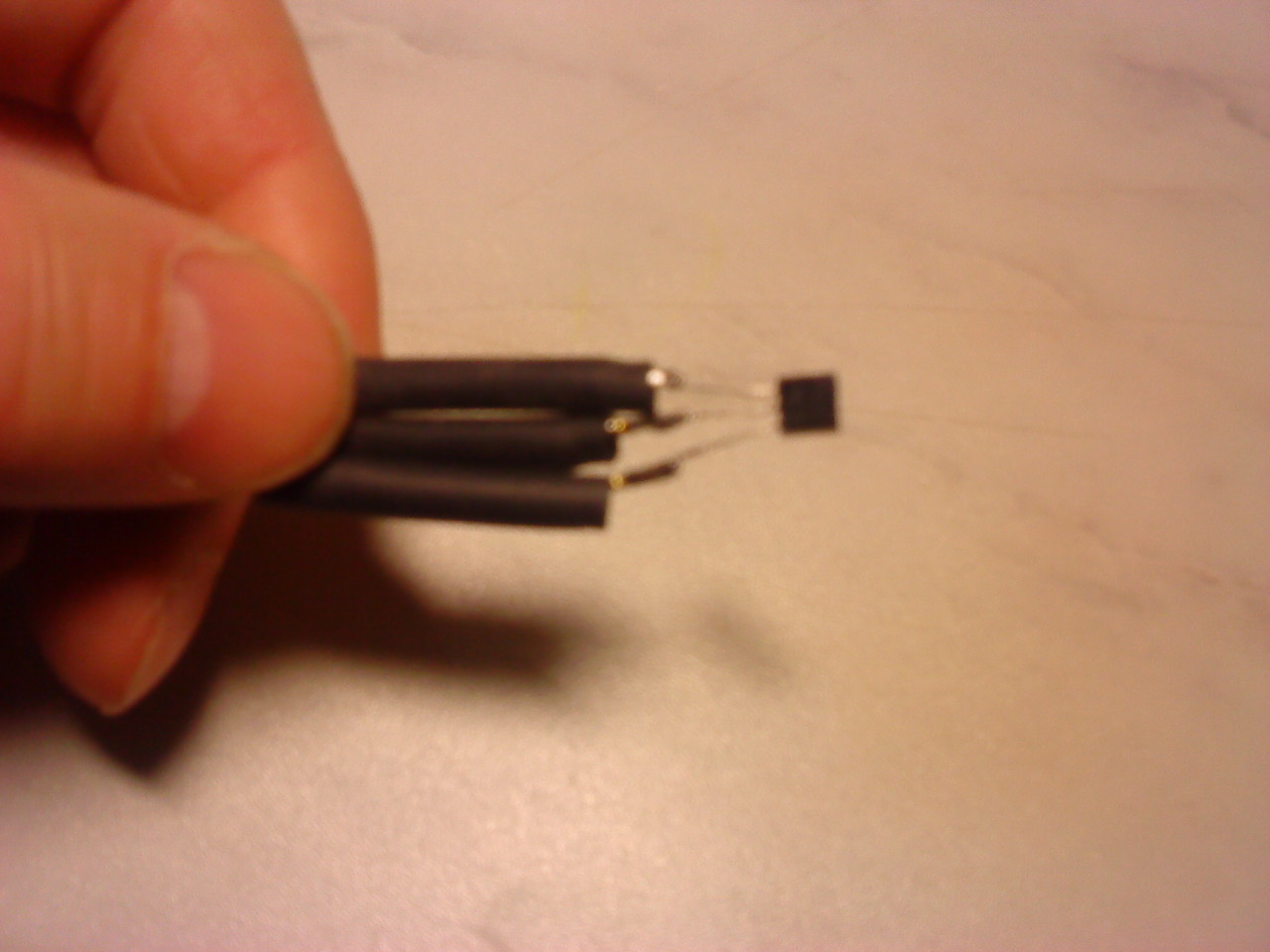

Här är alla krympslangar på plats:

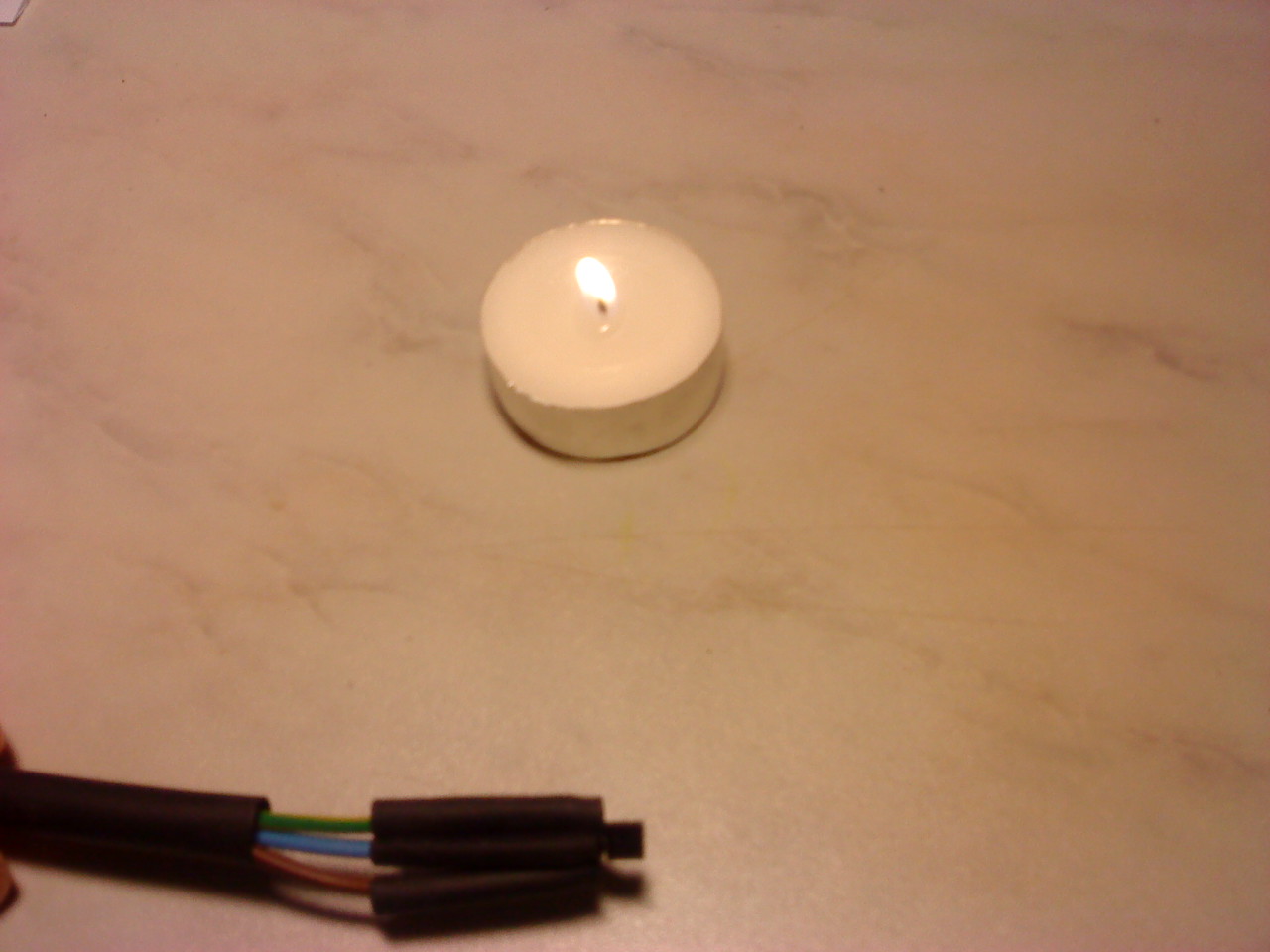

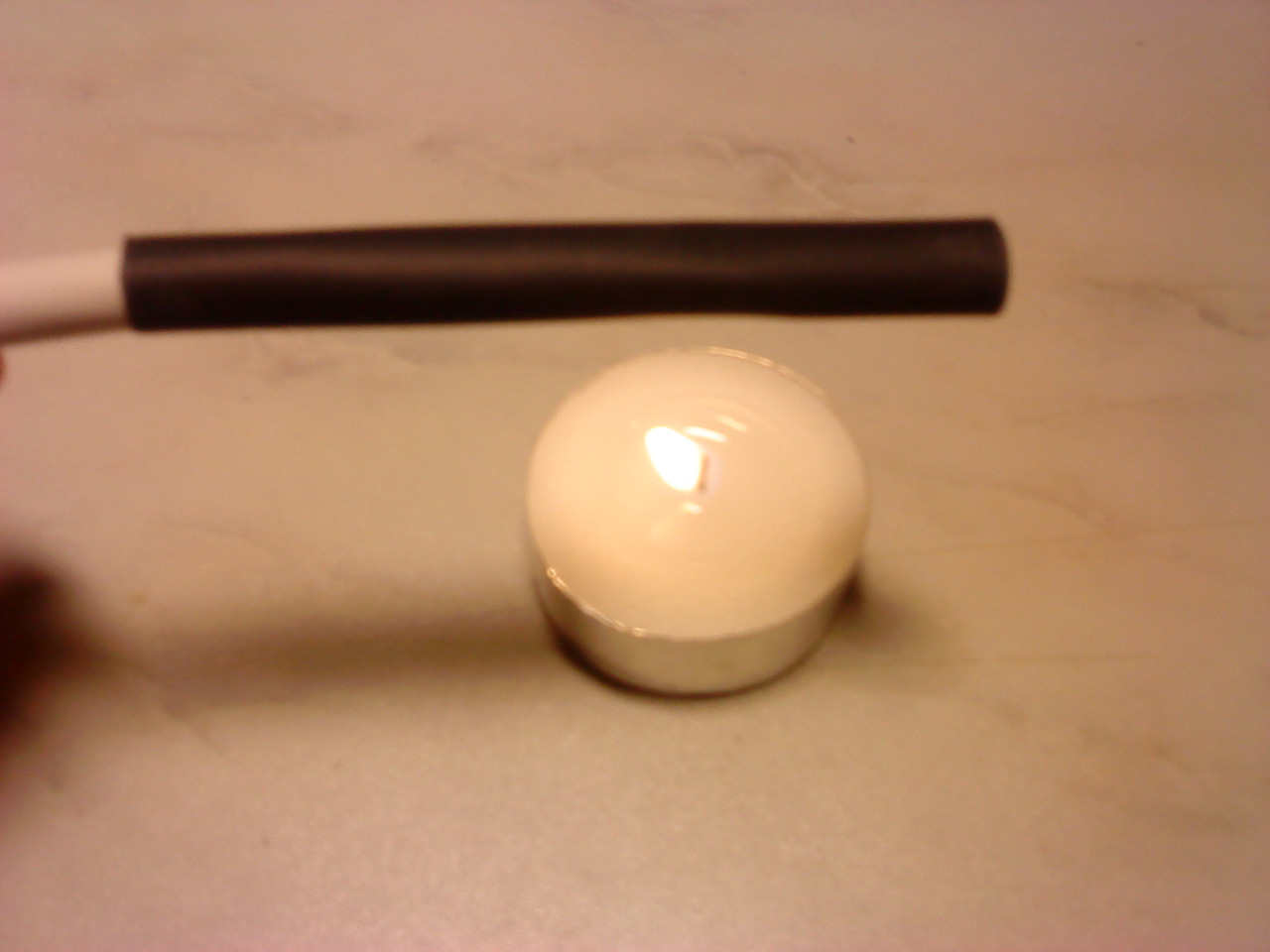

Tänd ett värmeljus eller motsvarande:

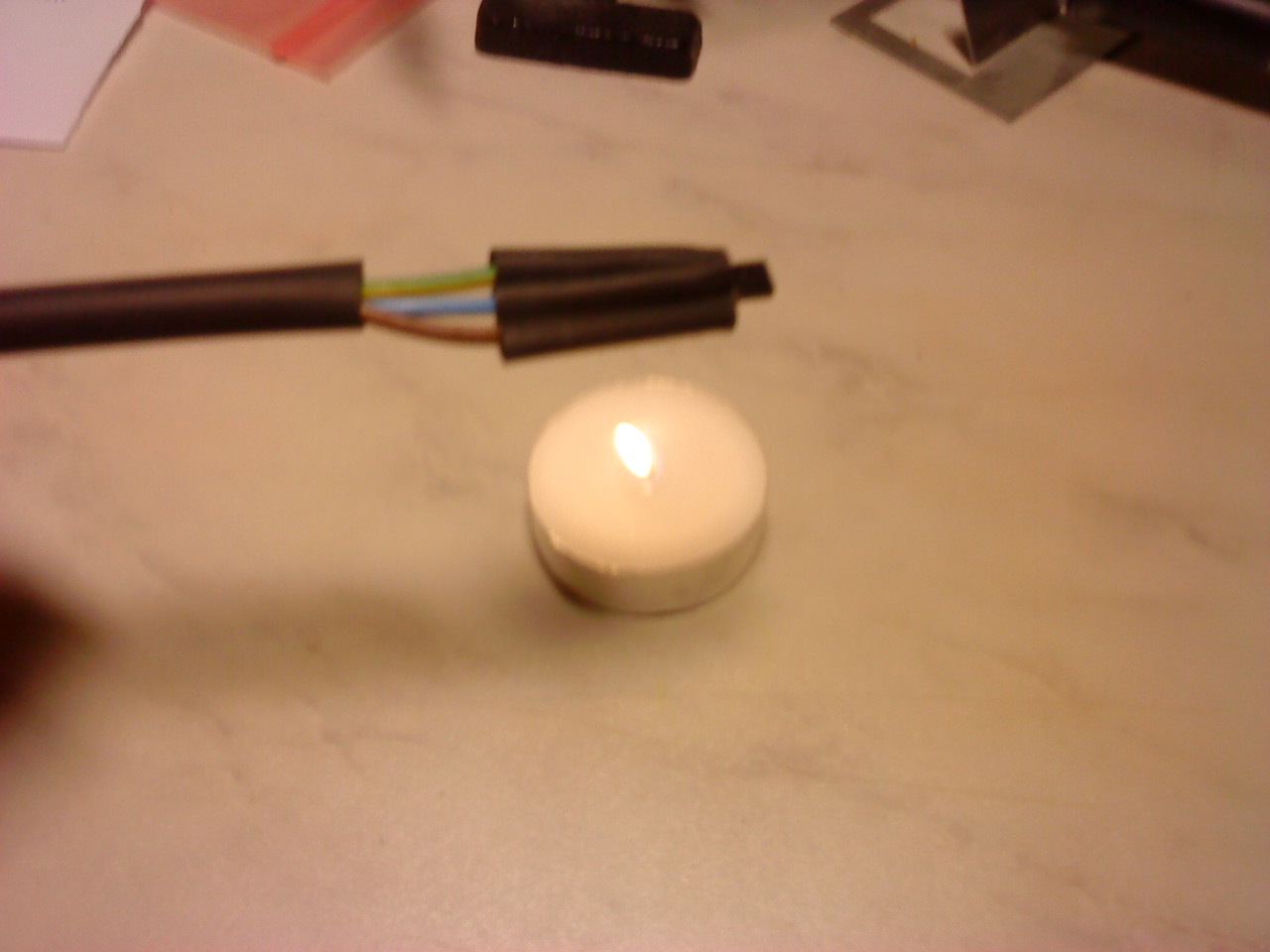

Värm krympslangen så att den krymper:
Här är det på full gång med krympandet:

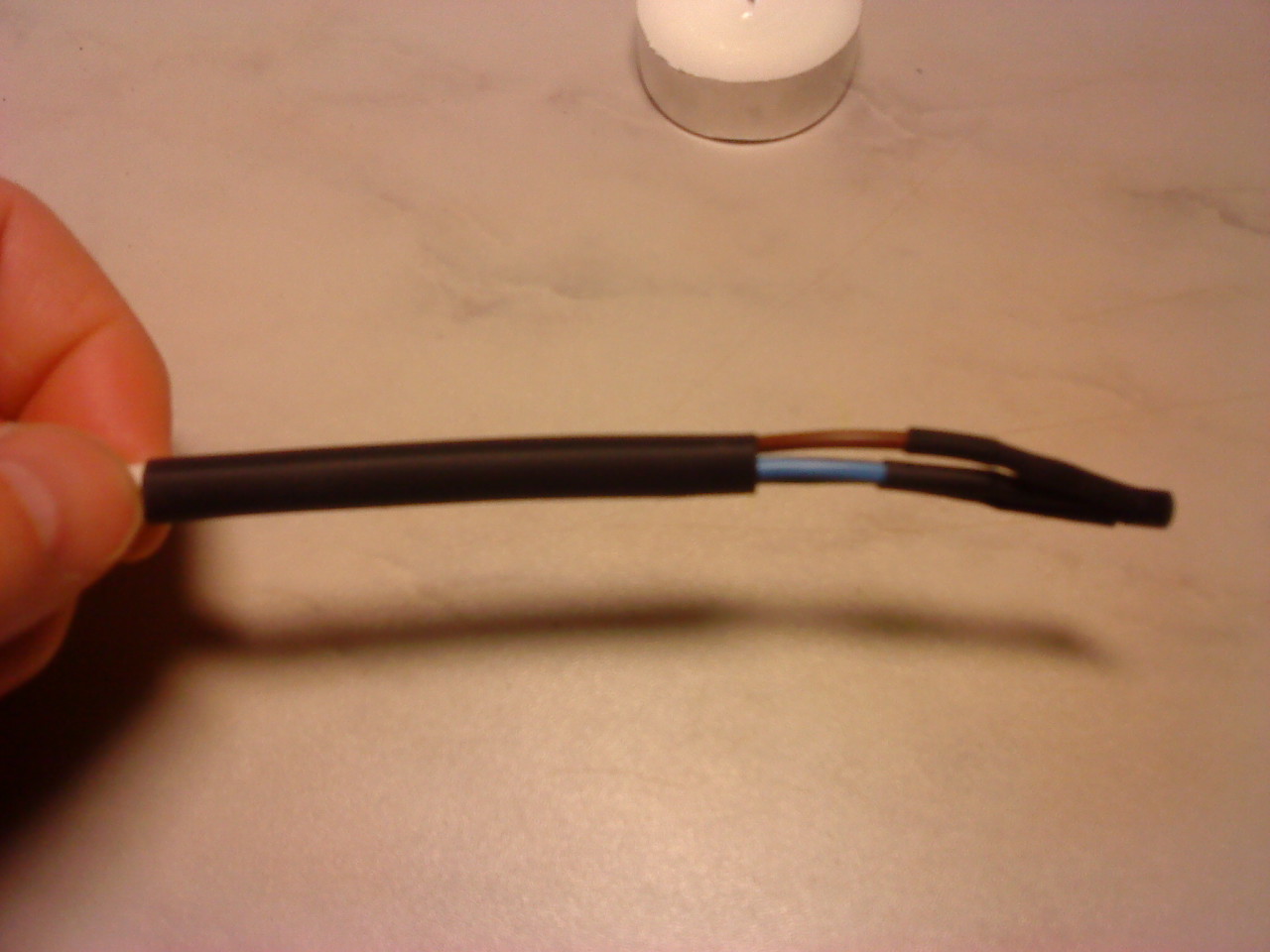

Färdigkrympt:
Tryck nu fram krympslangen som sitter på själva kabeln:
Tryck ända fram till och över sensorn:

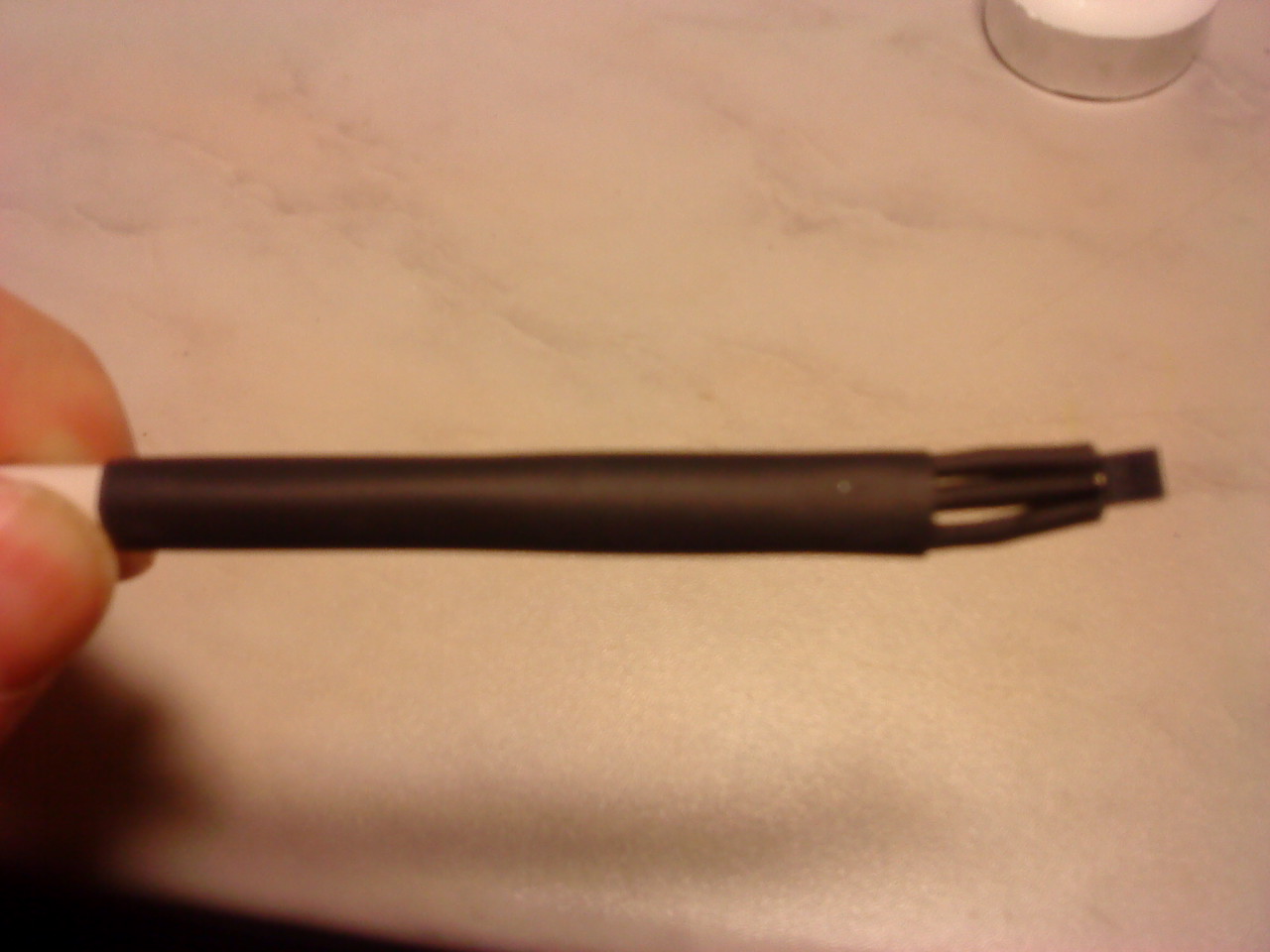

Nu sitter den på plats:

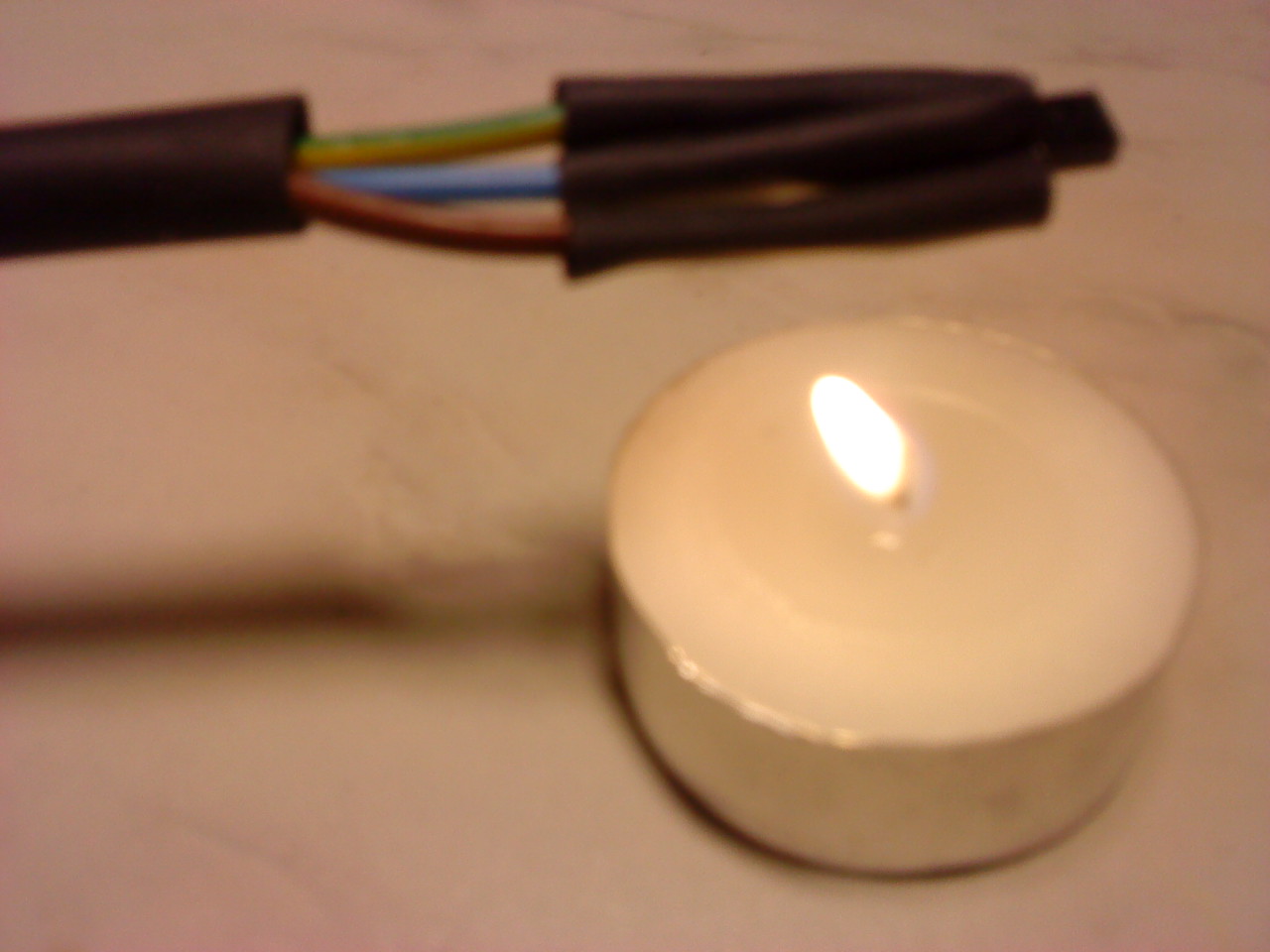

Värm också denna över en värmekälla:

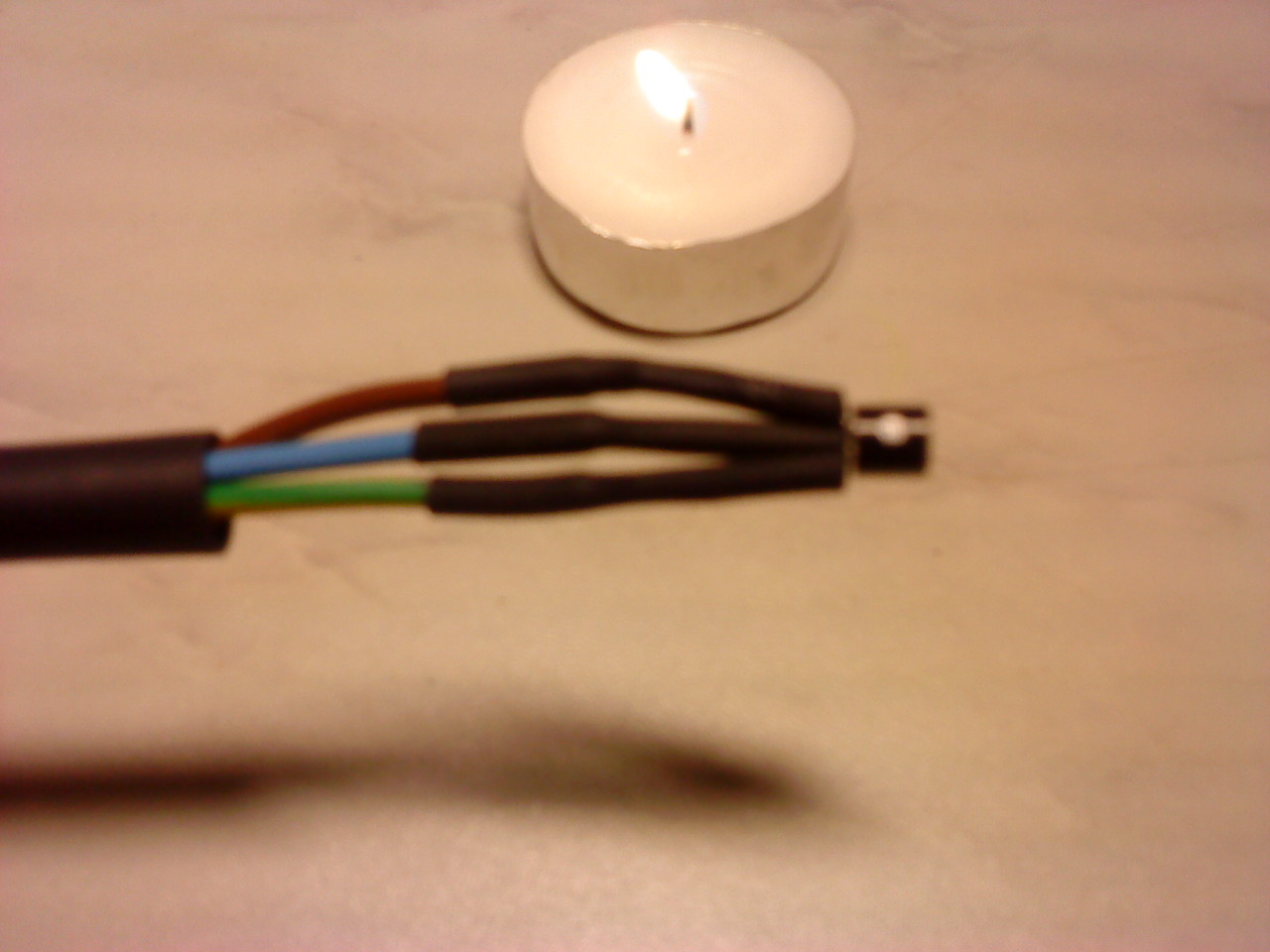

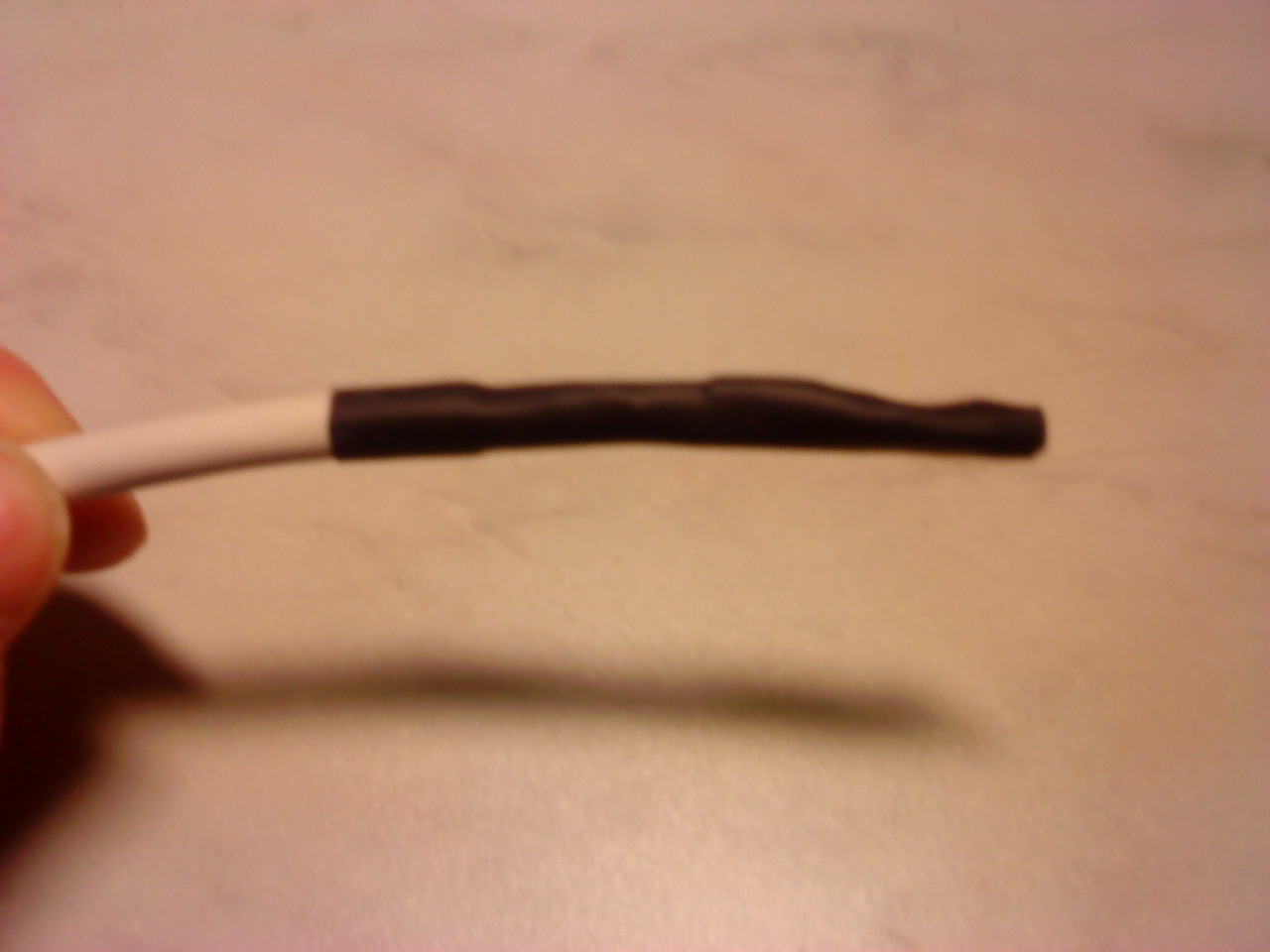

Här har krympslangen krympt färdigt:

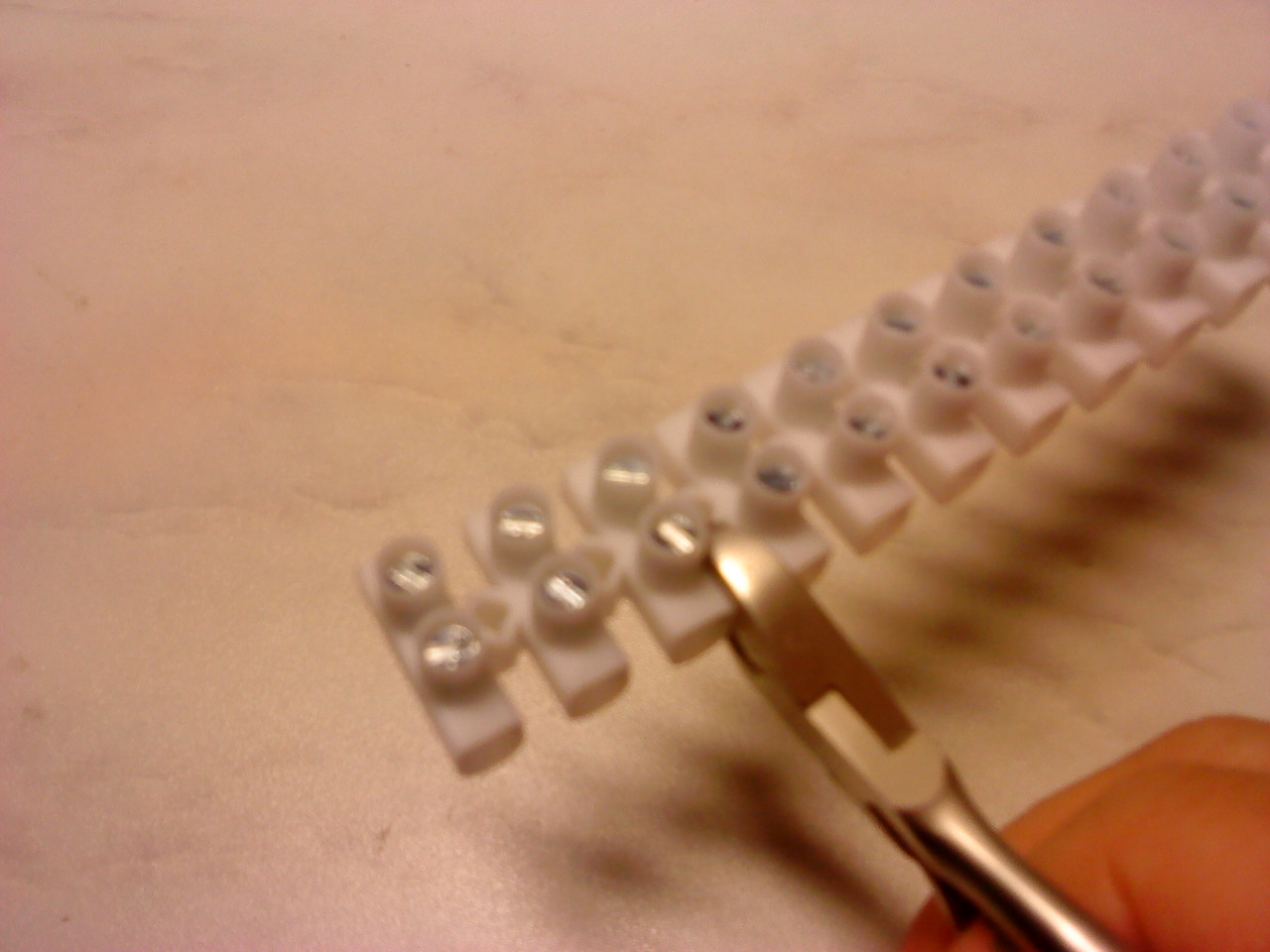

Klipp ut 3 bitar ur kopplingsplinten:
Skruva fast dem på trådarna:

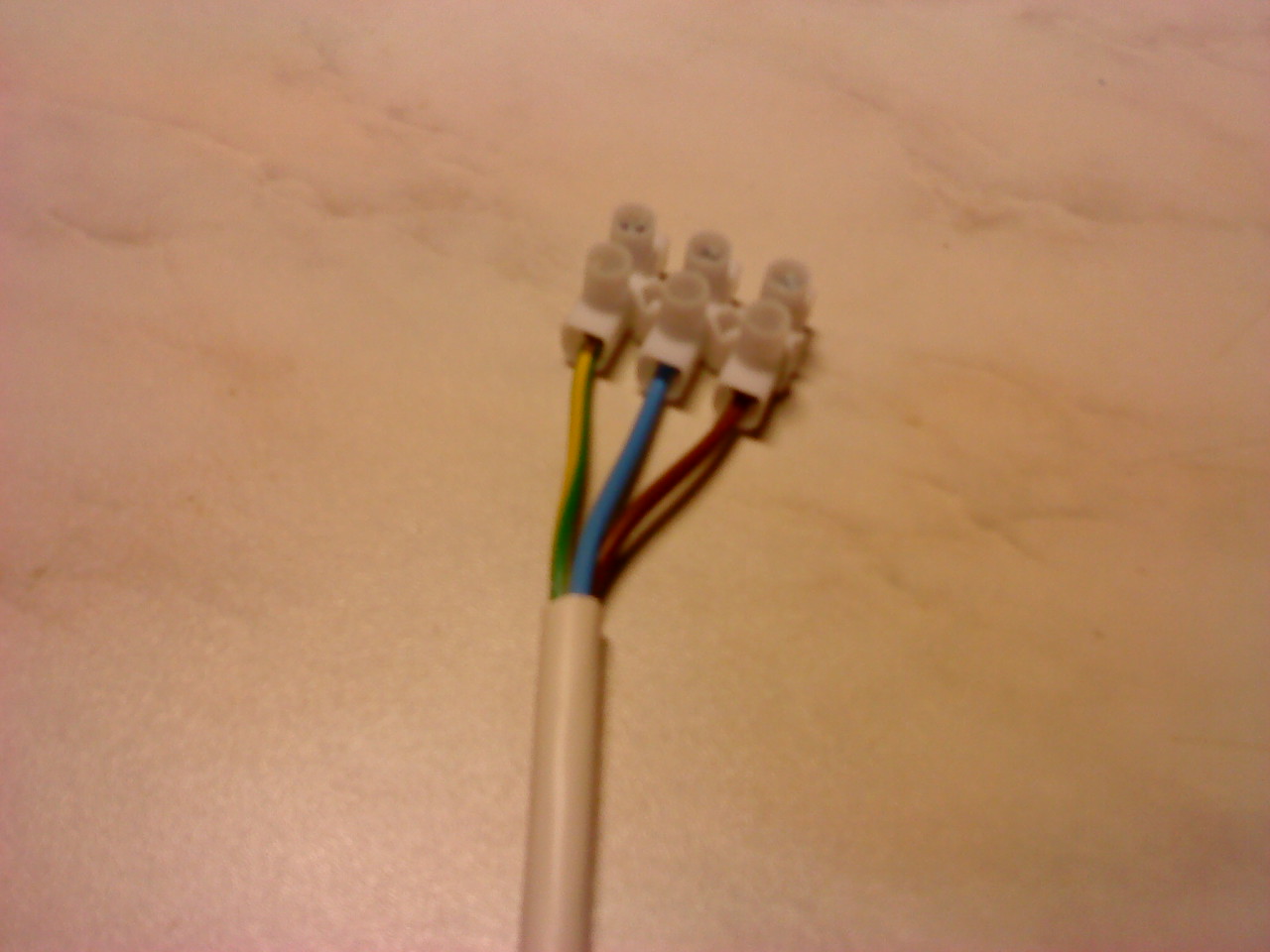

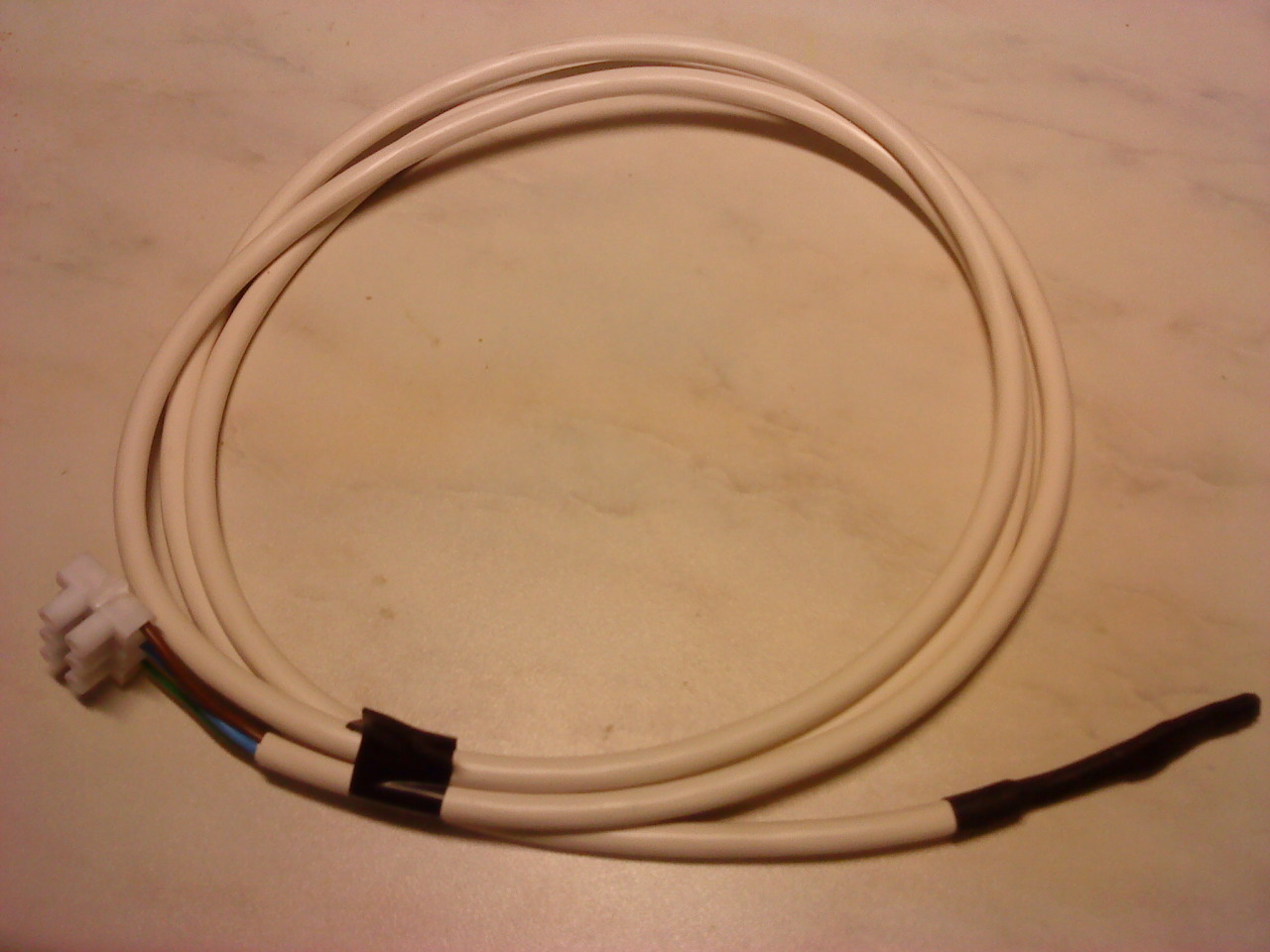

Så här ser det ut färdigt:
En himla massa sensorer:
