För att kunna mäta förstärkare av olika slag krävs en speciell jigg för ändamålet. Här är min senaste på området.
Den tidigare testjiggen var inte ändamålsenlig men det är min gamla jigg från slutet av 90-talet eller i början av år 2000. Den byggdes färdig men jag dokumenterade det aldrig. Har inga bilder eller några mätningar sparade men jag mätte en hel del på den tiden.
Nu dammar jag av den river ut innehållet och bygger min nya testjigg i den. Till testjiggen ingår också en nivåmätare för ljud och en multimeter som klarar RMS, syns i bilden här ovanför.

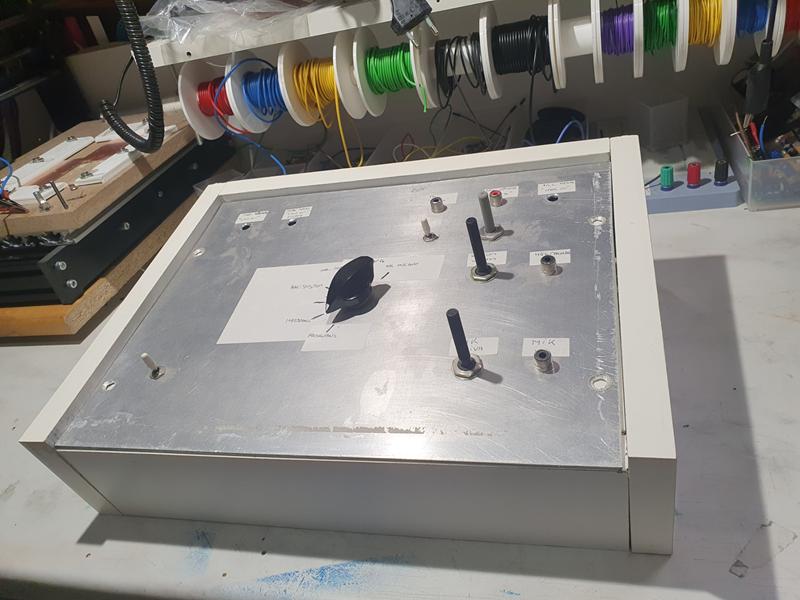

Så här såg den ut för ca 25 år sedan:

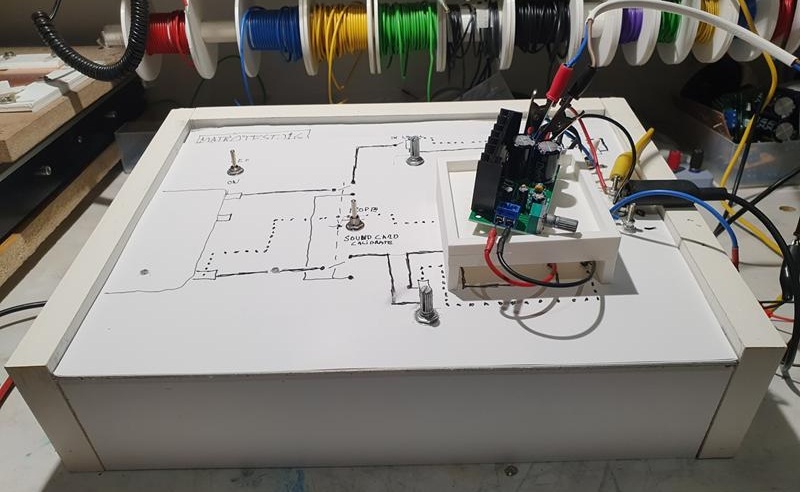

Efter en försiktig ombyggnad ser den ut så här:
Under skalet är den däremot helt ny med avancerad teknik. Bla är denna den tystaste mätjig jag byggt. Den tillför nästan inget brus eller annat alls.

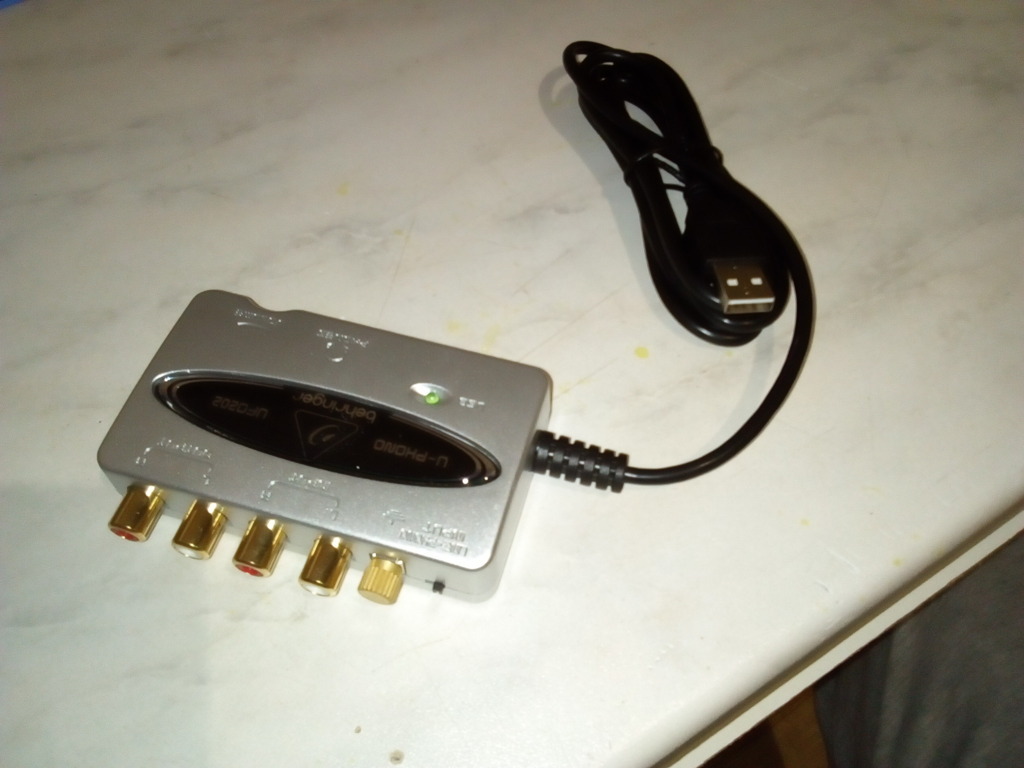

Ljudkortet i den är Behringer UCA202 som visat sig ha mycket bra prestanda för sitt låga pris.

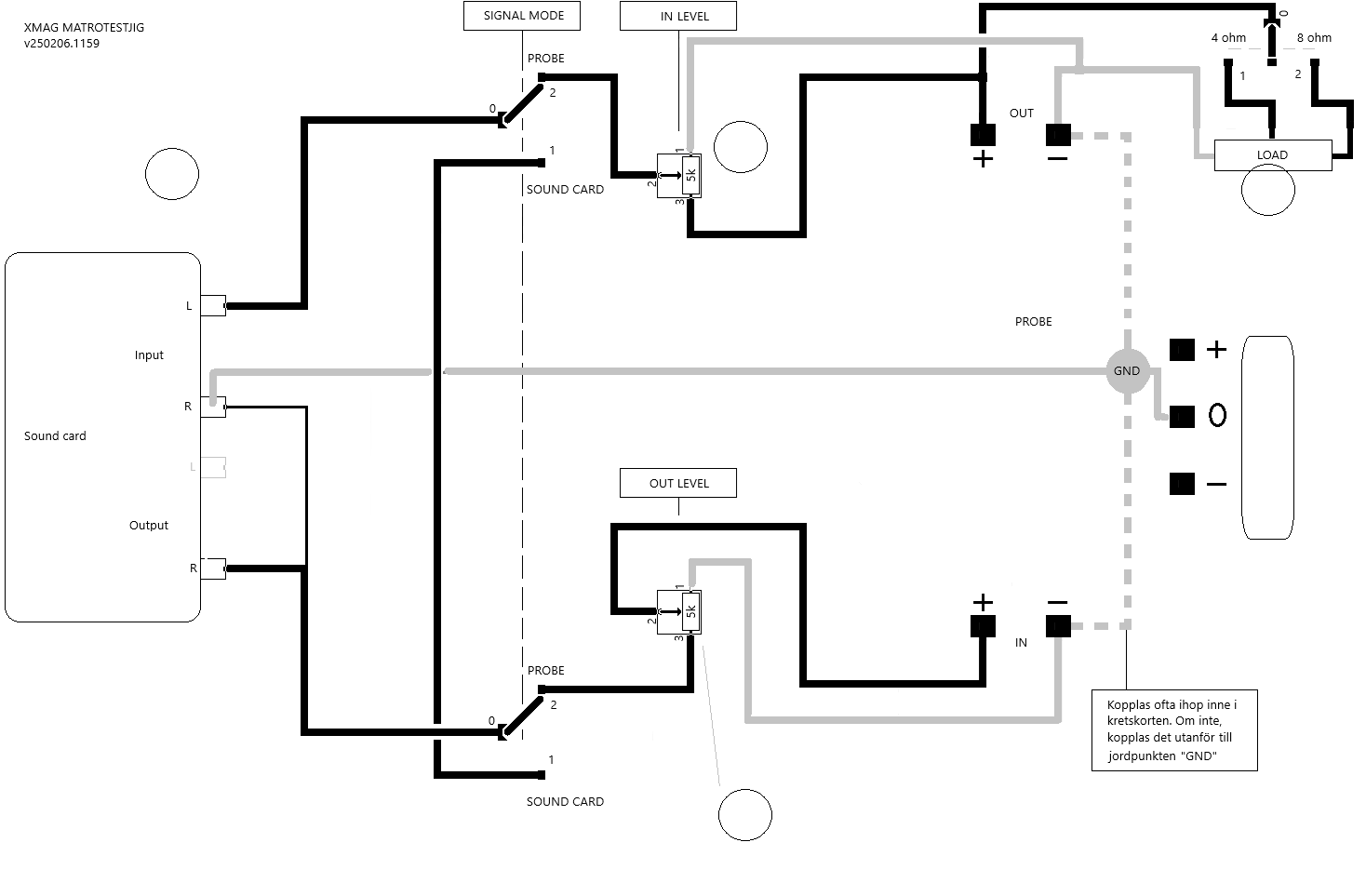

Kopplingsschemat ser ut så här:

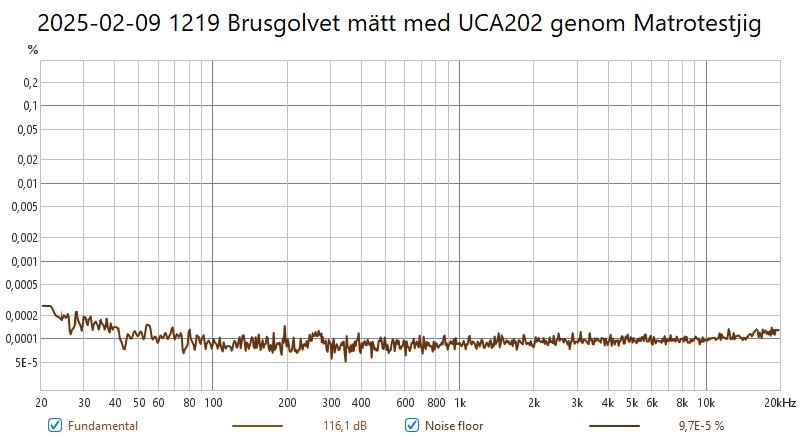

Jordningen är mycket omsorgsfullt utprovat. Resultatet är oerhört lågt brus/brum. Detta är mätt nära gränsen för klippning:
Denna använder jag nu till att mata alla förstärkare mm. Högtalare mäter jag däremot med Matrojig, en speciellt utvecklad mätjig för just högtalare.
EDIT

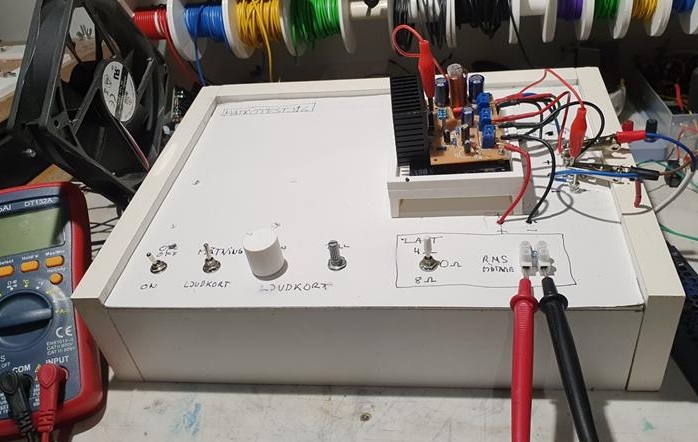

Har flyttat reglagen till längst ner:
