CNC-Fräs Kretskortshållare

Det var problem med att hålla fast kretskorten när man fräser. I Vissa fall fräser man nära kanten. Om det då finns en hållare där av stål som klämmer fast kretskortet är det inte långt borta att man fräser in i stålet. Det håller inte fräsarna för med den hastighet man fräser kretskort med. För att komma undan det problemet har jag med min 3D-skrivare skrivit ut ”CNC-Fräs Kretskortshållare” som är mer lämpade för uppgiften.

CNC-Fräs Kretskortshållare i bilder

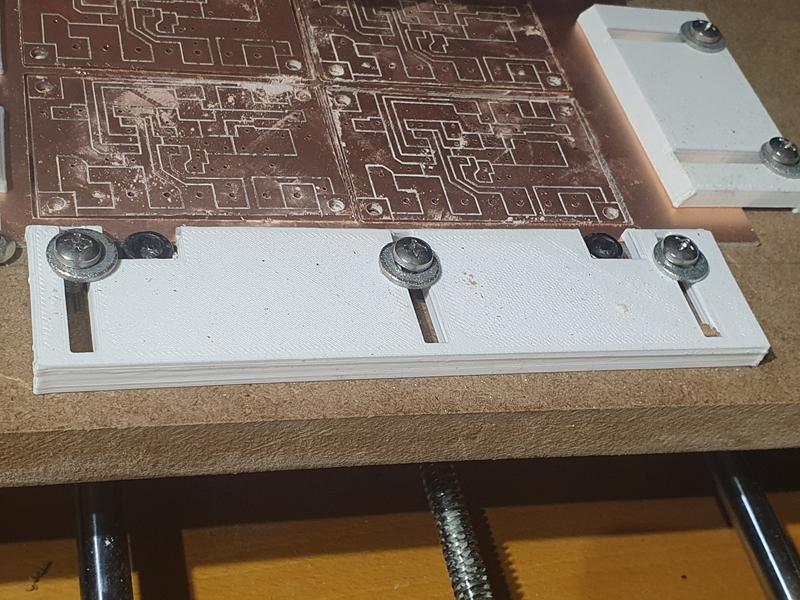

Här syns principen bakom hållarna. Underst baktill går en klack ner ca 1,7mm, det är samma höjd som de flesta kretskort håller. Framtill ligger hållaren på kretskortet och med de tre skruvarna nyps detta åt ordentligt. De avlånga hålen för skruvarna gör det lätt att ta bort eller sätta dit kretskort utan att demontera något. Detta är CNC-Fräs Kretskortshållare på inre långsidan:

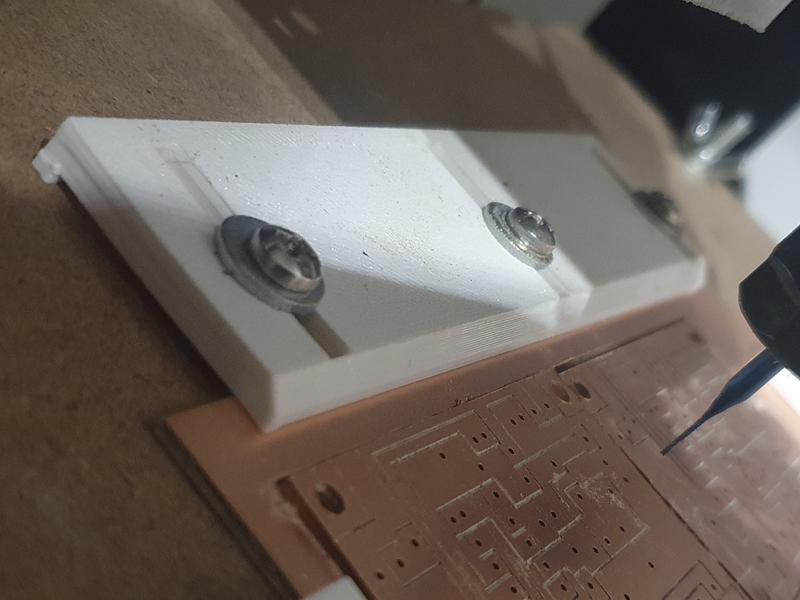

Här ser vi andra långsidans hållare. Vi ser också de två svarta styrbultarna i urtagen på hållaren för att kretskortet skall hamna i vinkel:

CNC-Fräs Kretskortshållare

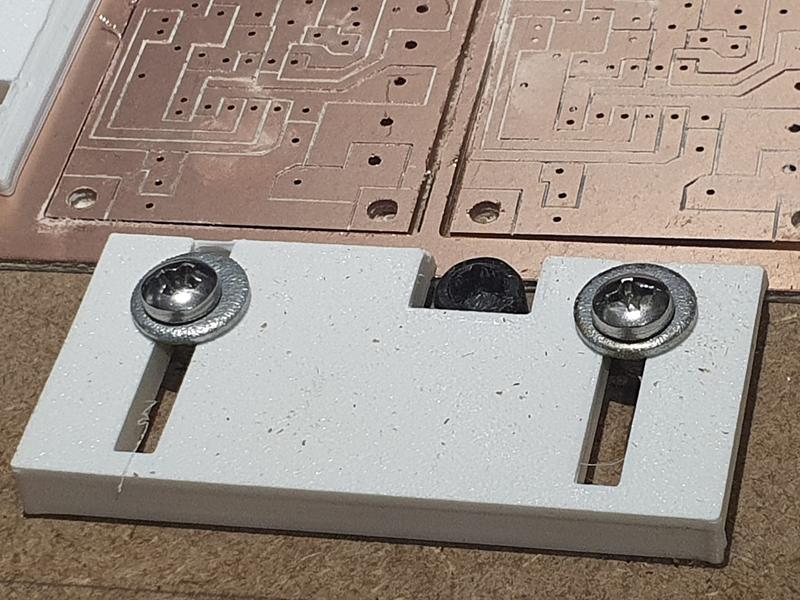

Här är samma princip som ovan fast på kortsidan:

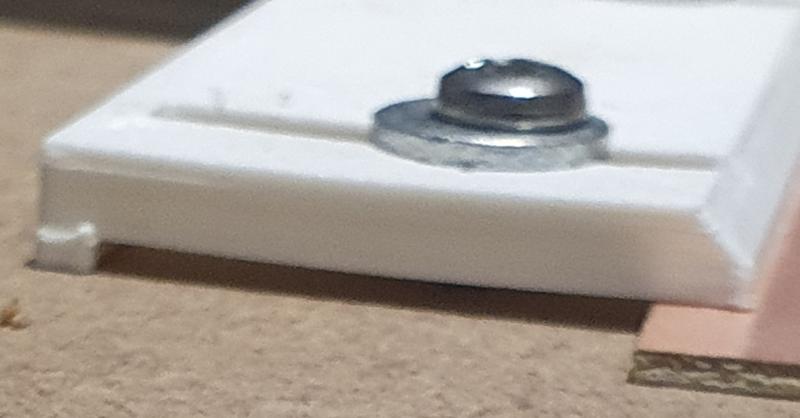

Kretskortet kläms fast ordentlig pga bakre klacken:

CNC-Fräs Kretskortshållare





Hela uppsättningen i arbete:

CNC-Fräs Kretskortshållare

Filerna för att skriva ut detta finns här: https://www.xmag.se/sdm_downloads/kretskortshallare-for-cnc-maskin/
