Min CNC-fräs av typen 3018 är av det enkla slaget. Därför krävs ”CNC-fräs modifierad-3”. Det har bla utelämnats möjligheten att kunna mäta arbetsbäddens höjd för att skapa en höjdkarta. Höjdkartan används sedan av fräsens programvara för att justera fräsningen så att den alltid fräser i rätt höjd oavsett arbetsbäddens avvikelser. Om man exempelvis skall fräsa ett kretskort ner till 0,1mm och bädden avviker mer än 0,1mm kommer fräsen att tidvis inte fräsa ner i kretskortet eller fräsa ner för mycket.
Jag har fräst en hel del kretskort utan probe och tyckte det var onödigt tidskrävande med att sitta och vänta medans maskinen mäter fräsbordets avvikelser. Men när jag kopplat in detta system blev det betydligt snyggare frästa kretskort med rätt djup i fräs-spåren och utan risk att den inte når ner till kretskortet. Dock, det tar det lite längre tid att fräsa med denna metod men det är värt den mertiden.
CNC-fräs modifierad-3 innebär att jag kopplade in en probe

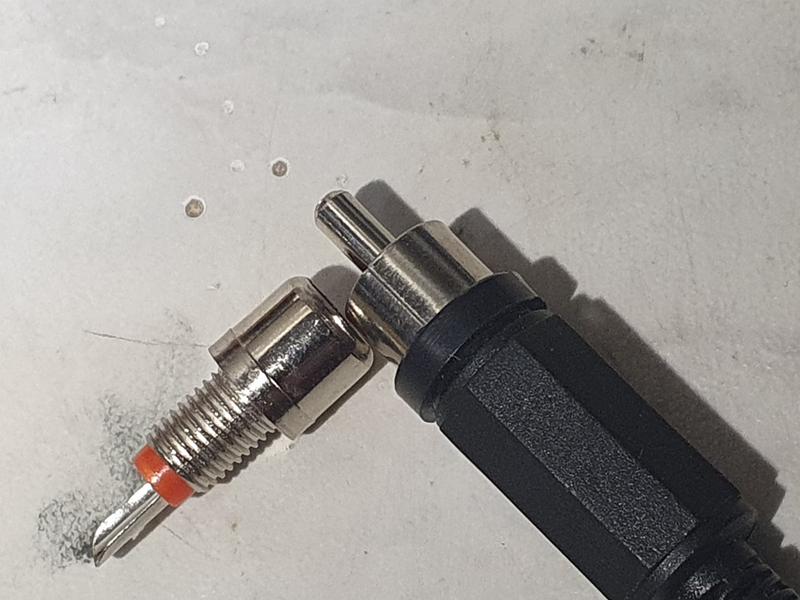

Det behövs en koppling. Jag valde en hane och hona av typen RCA. På honan löds trådarna från elektroniken med elektronikkontakten och på hanen löds två separata trådar med krokodilklämmor i andra ändan:

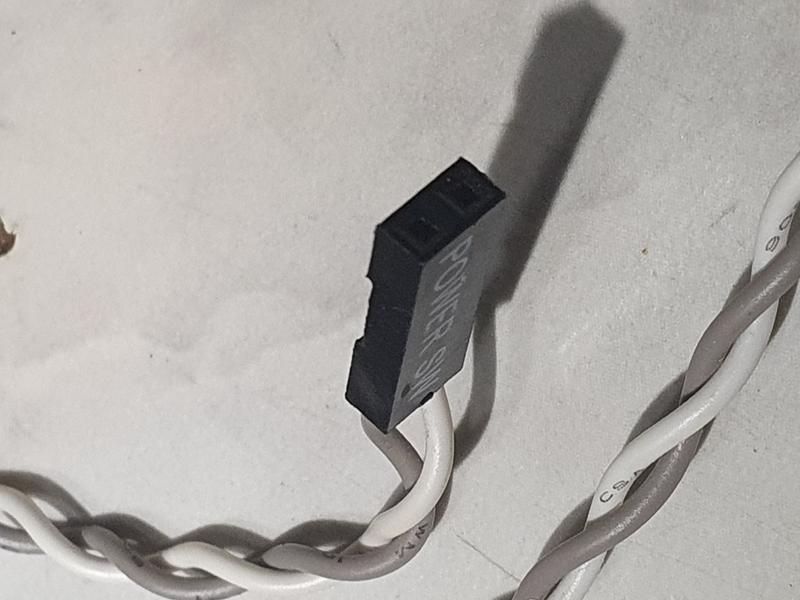

En koppling behövs också till elektroniken för CNC-fräs modifierad-3:

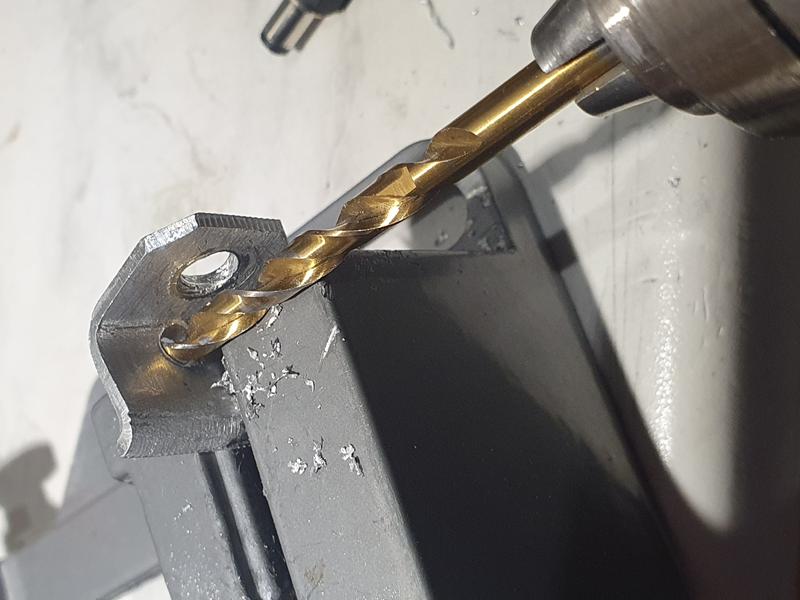

Vinklade och borrade en alu-plåt:

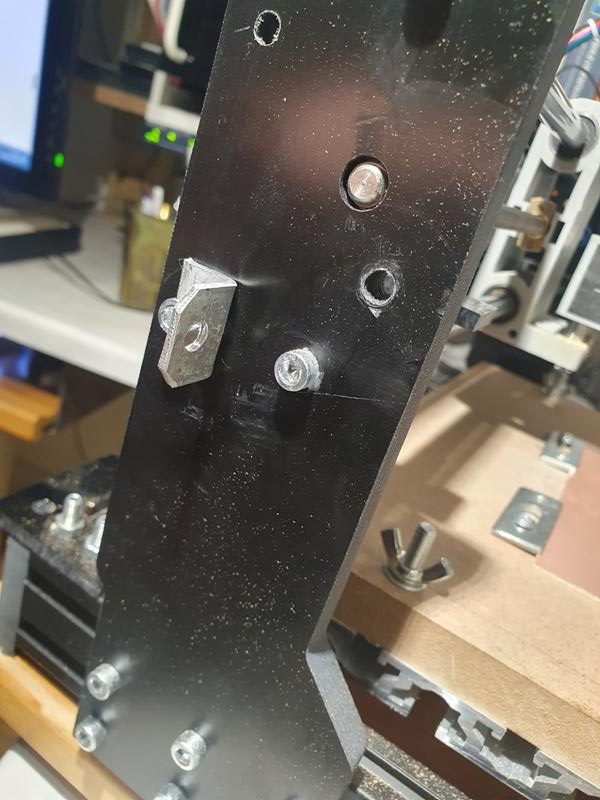

Den vinklade plåten monterades sedan enligt bilden:
Kopplingarna löddes och monterades på alu-vinkeln. Tack vare RCA-kontakten kan man dra isär kablarna här:

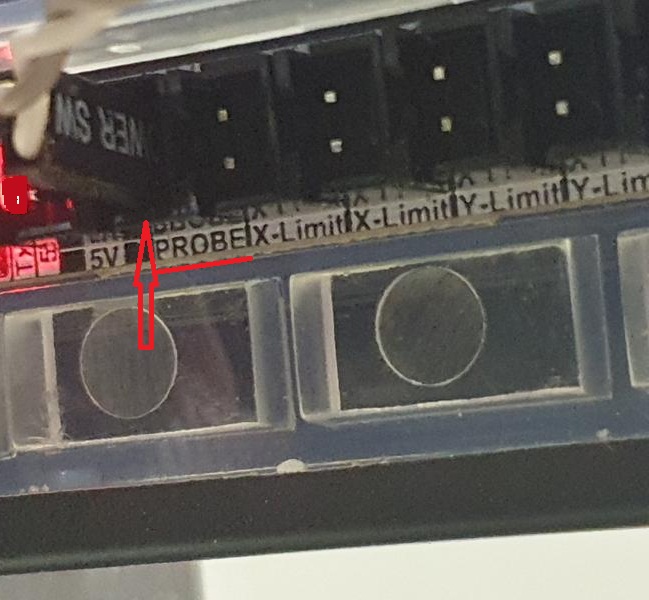

Kopplingen till elektroniken placerades enligt bilden, dvs i uttaget för proben. Stäng av CNC-fräsen först:

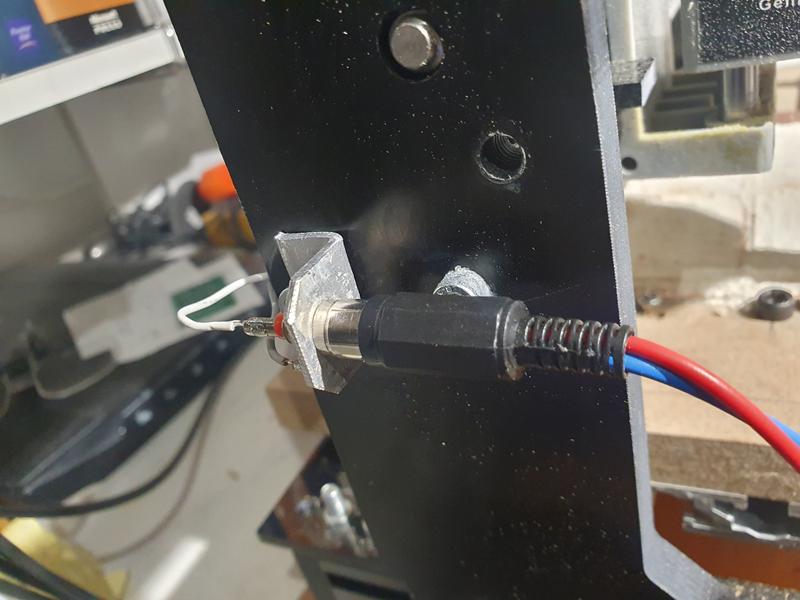

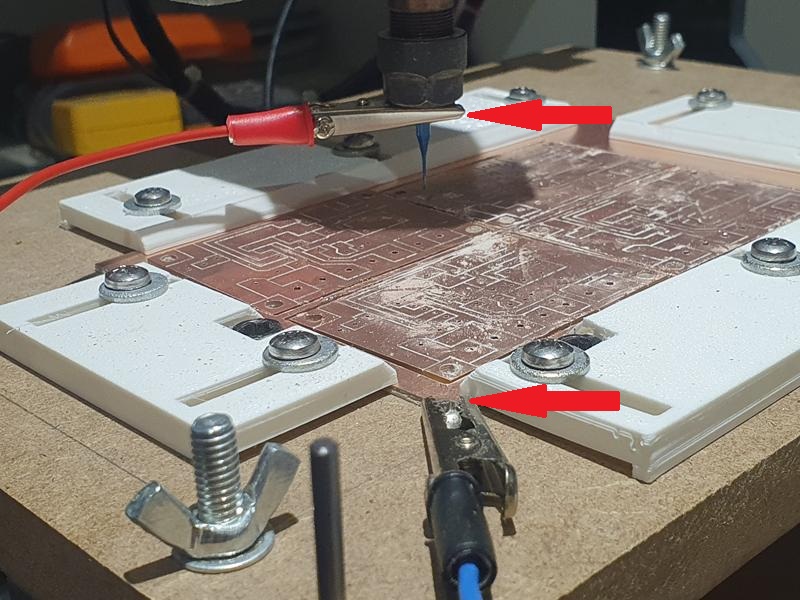

Färdigt ser det ut så här. Den röda tråden går till frässtycket och den blå tråden går till kretskortet. När man sätter på ”Probe” kommer frässtycket att åka ner tills det tar i kretskortet en aning och direkt åka upp igen. Sedan flyttar den sig en bit och gör likadant runt om på kortet efter ett mönster:
Läs vidare i hårdvarans eller fräsens instruktioner hur man gör.
