För att sätta färg på kretskort krävs en viss utrustning.
Jag tillverkade själv utrustningen som behövs med en 3D-skrivare. Så här gick det till:

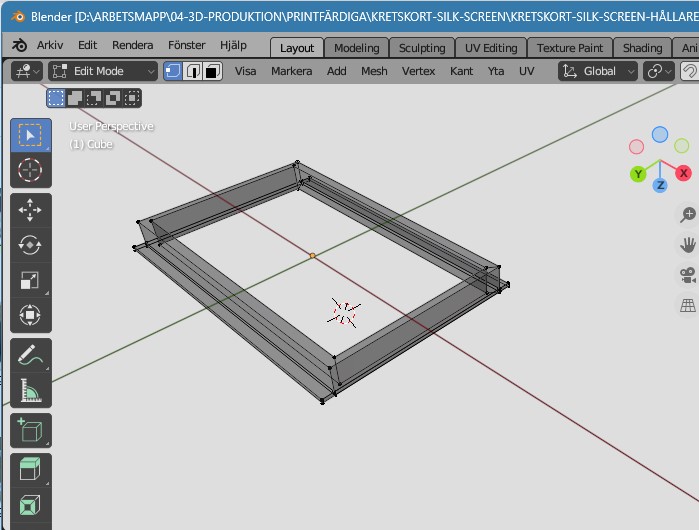

Ritade först upp alla delar i Blender (här en del av flera):

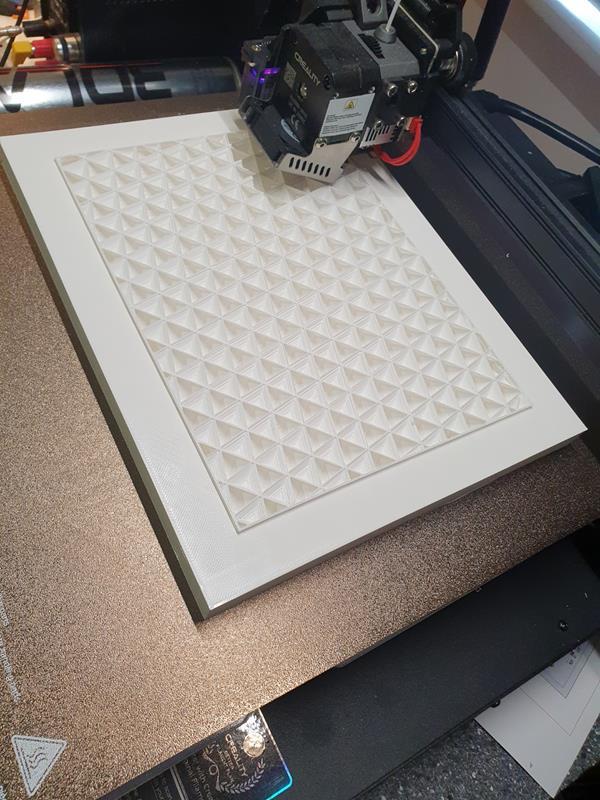

Skrev sedan ut delarna på en 3D-printer:

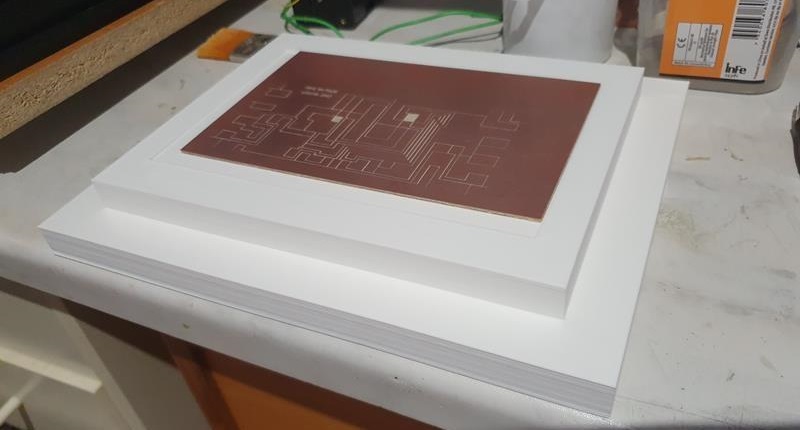

Kretskortsunderlaget:

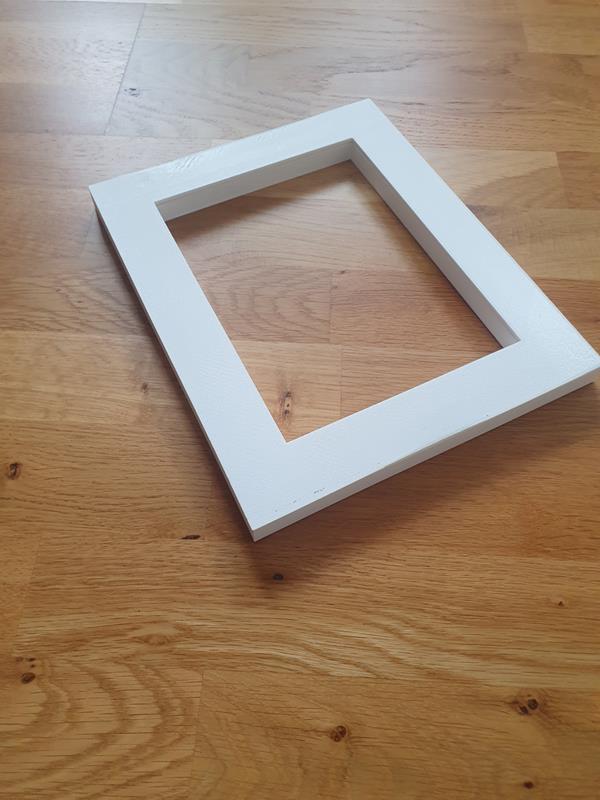

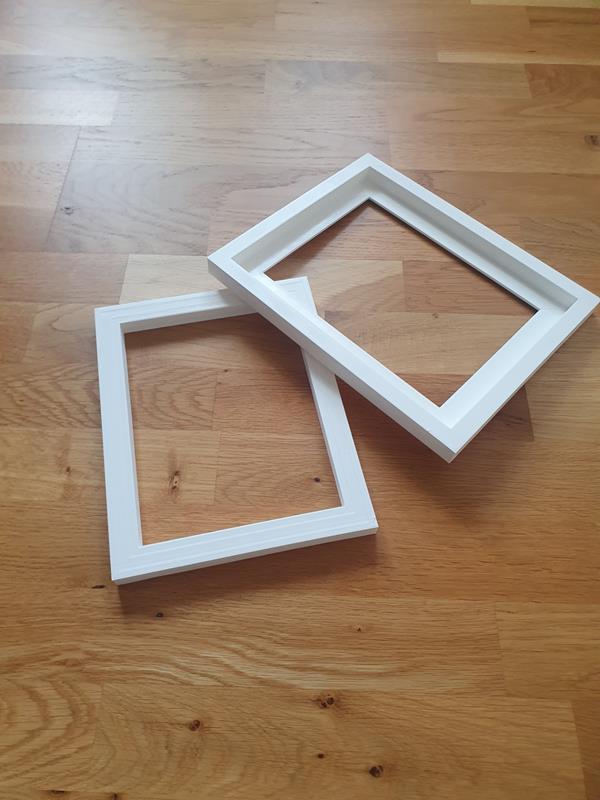

Nätramen där nätet skall spännas fast på:
Nätramen ihopsatt:

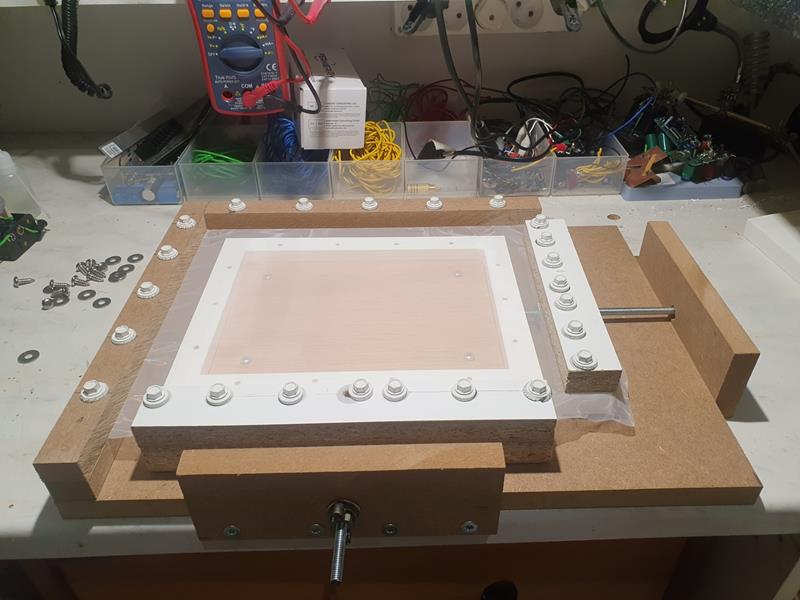

Här spänns ett nät fast med en nätspännare:

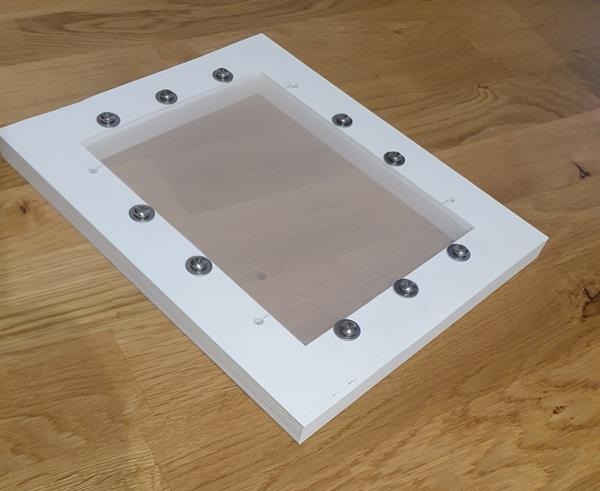

Här har ett nät spänts fast:

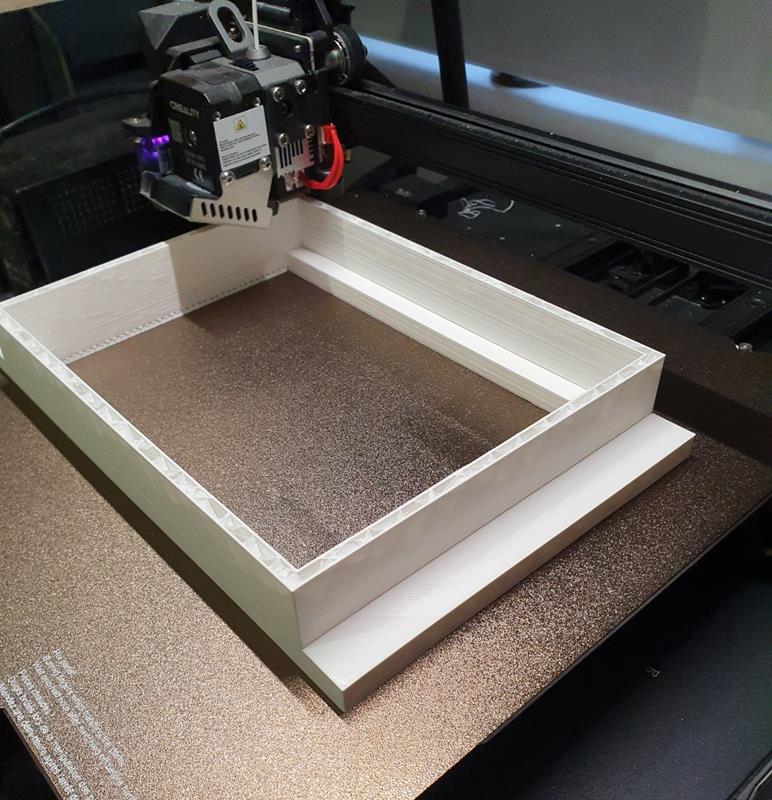

En UV-lamphållare skrivs ut:
Här är den utskriven:
En annan vy:

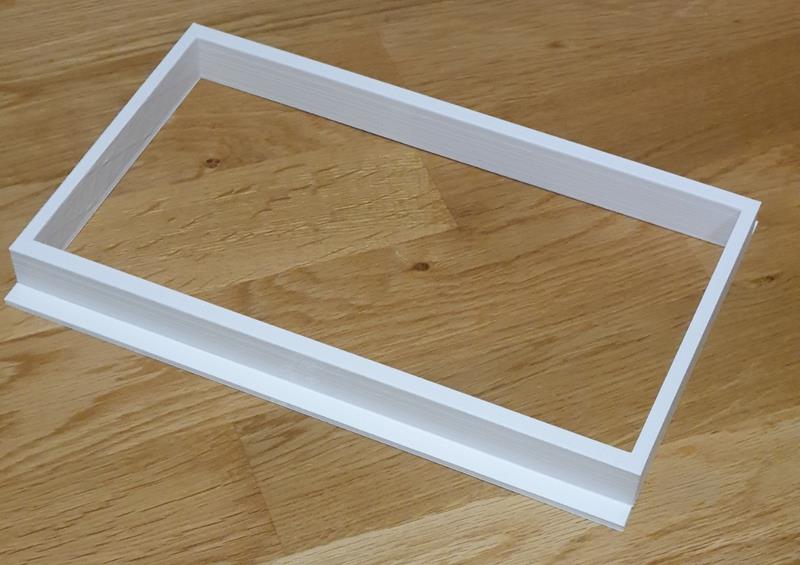

UV-lampans ram som skall sitta ovanpå hållaren:

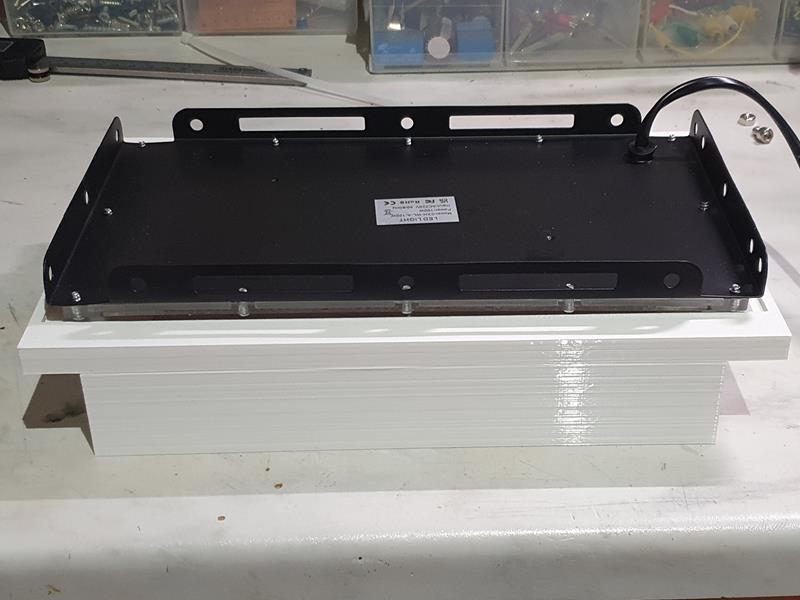

UV-lampan (100 Watt) placeras ovanpå hållaren:

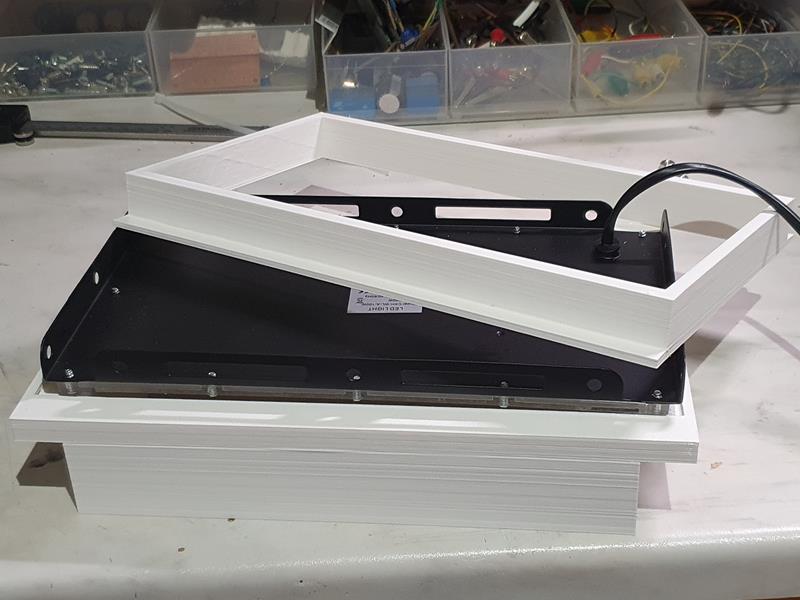

Ramen placeras ovanpå UV-lampan:
Så här ser det ut:

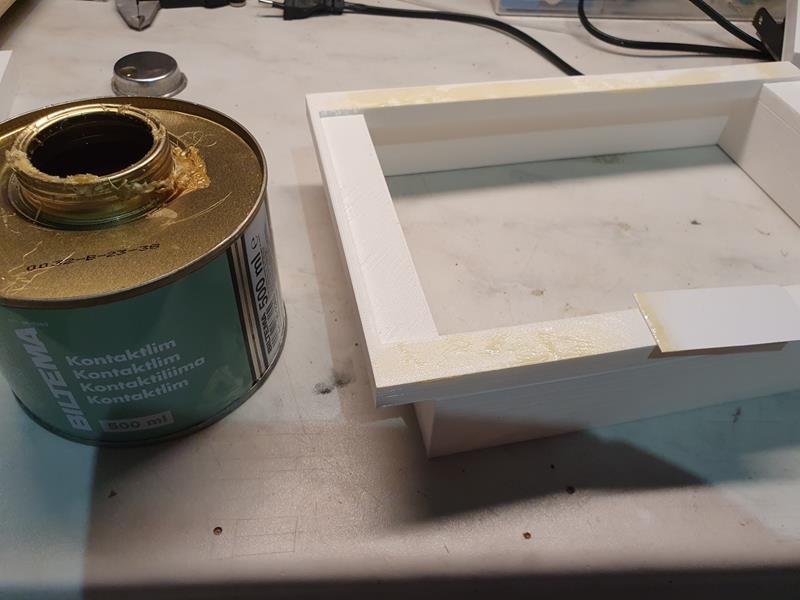

Först skall den dock limmas fast (använder kontaktlim men vanlig trälim fungerar bra också):
Här är den limmad och placerad ovanpå ramen:

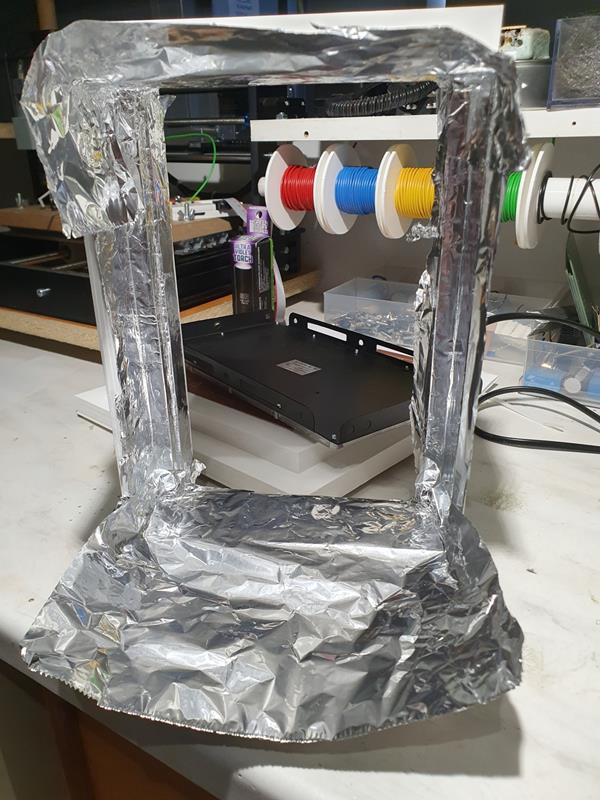

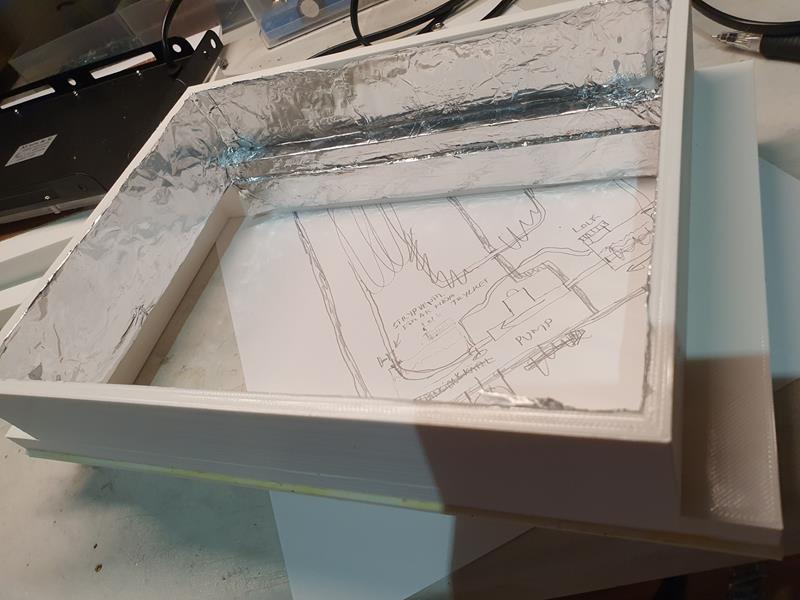

Insidan kläs med den blanka sidan av alu-folie utåt (använder trälim):
Klar med alu-folien:

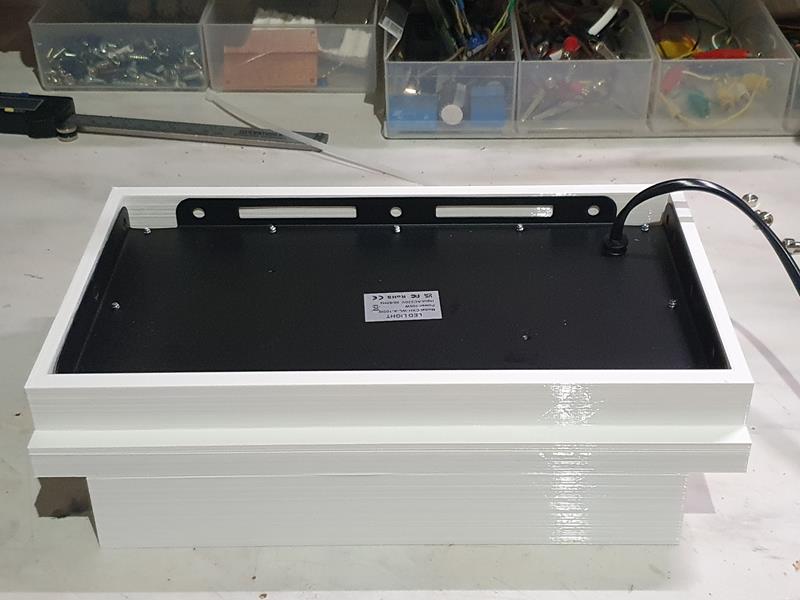

Lampan är monterad:

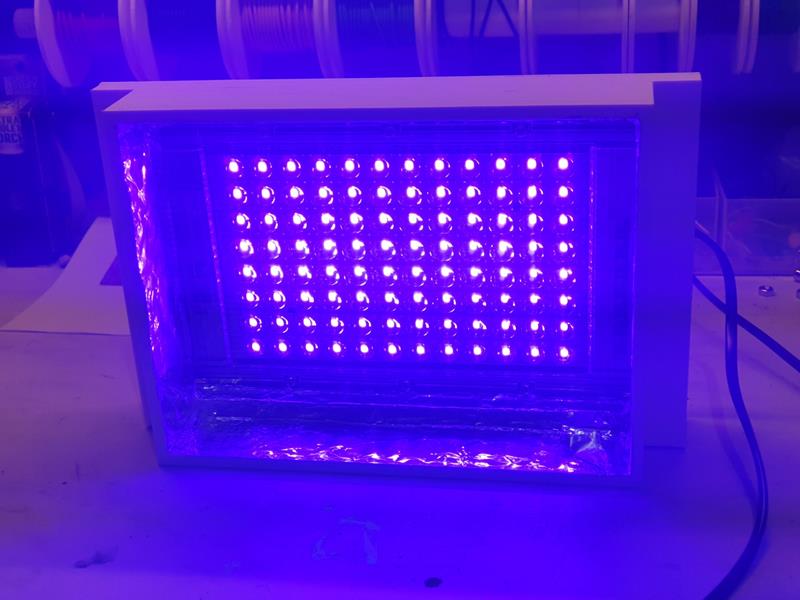

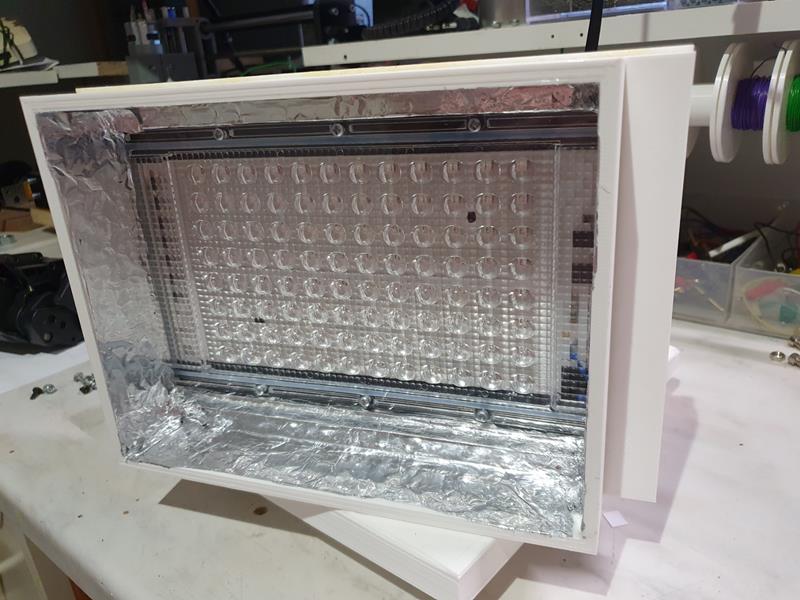

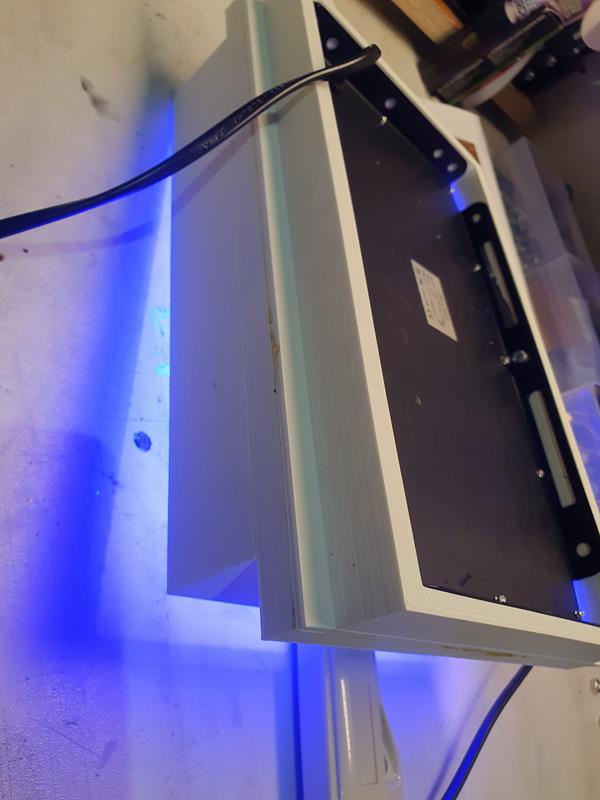

Lampan lyser:
Vänder på den mot kameran:
Mot bordet:

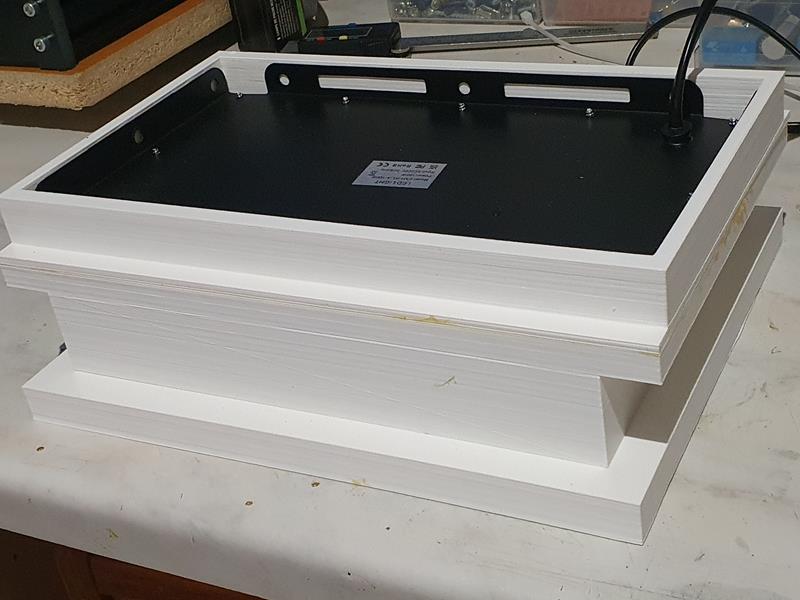

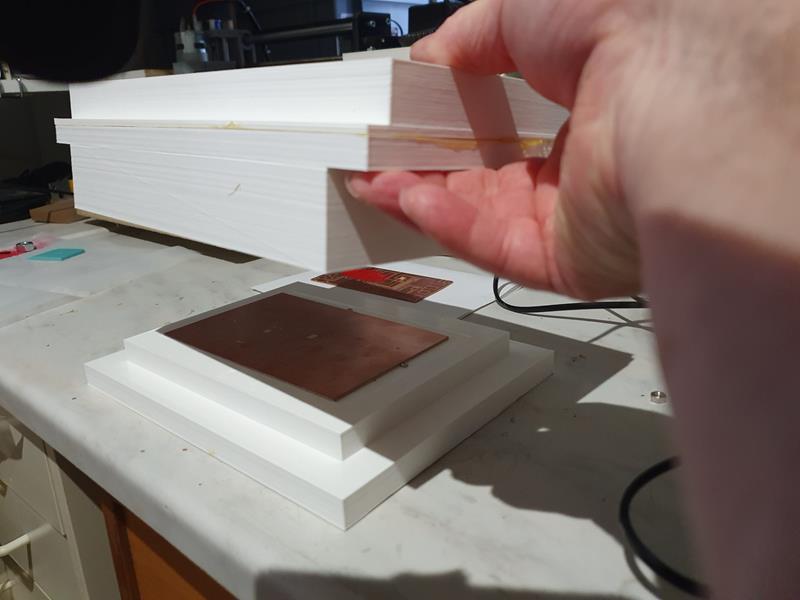

Här placeras den ovanpå kretskortshållaren:

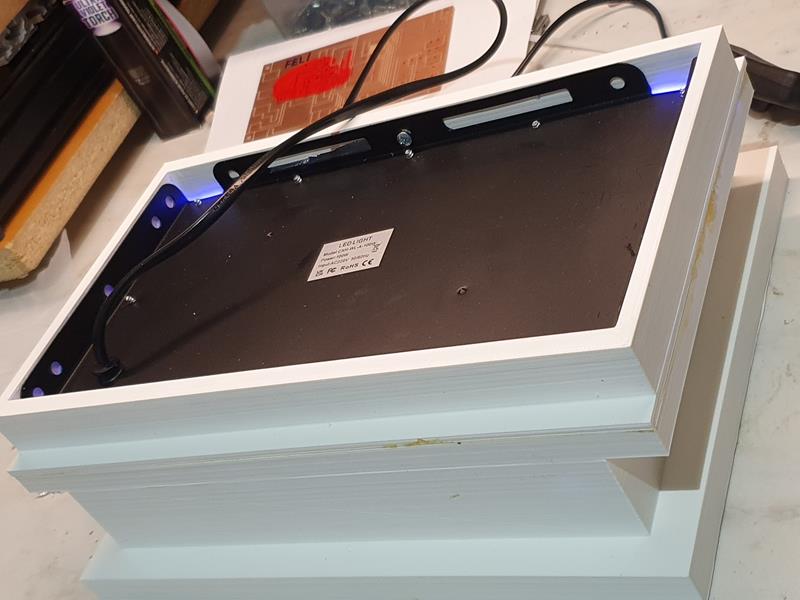

Placerad ovanpå kretskortshållaren:
Första testet:

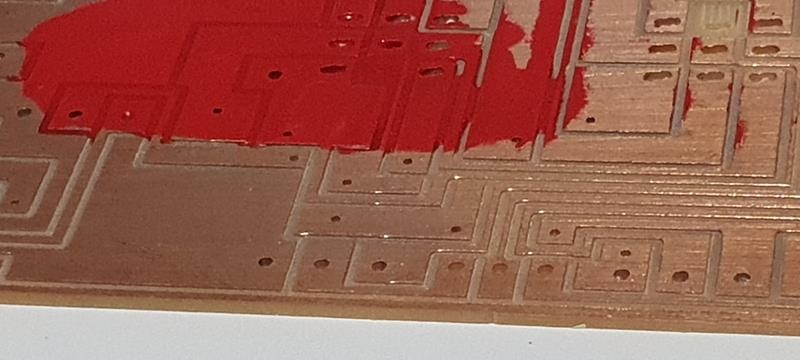

Efter 10 minuter under lampan blev färgen hård som emalj.
Kommer mer efter hand…
