CNC-fräs modifierad-2 är en modifiering av CNC 3018. för kretskortsfräsning. Det finns ett stort behov när man fräser kretskort att kunna ta ut kortet innan det är färdigt, för att exempelvis sätta UV-färg på det och sätta tillbaka det för att fortsätta fräsa eller borra mm. Det är svårt om inte man kan fixera kortet på exakt samma plats. För att lösa det problemet gjorde jag enligt följande.
Så här gjorde jag med CNC-fräs modifierad-2

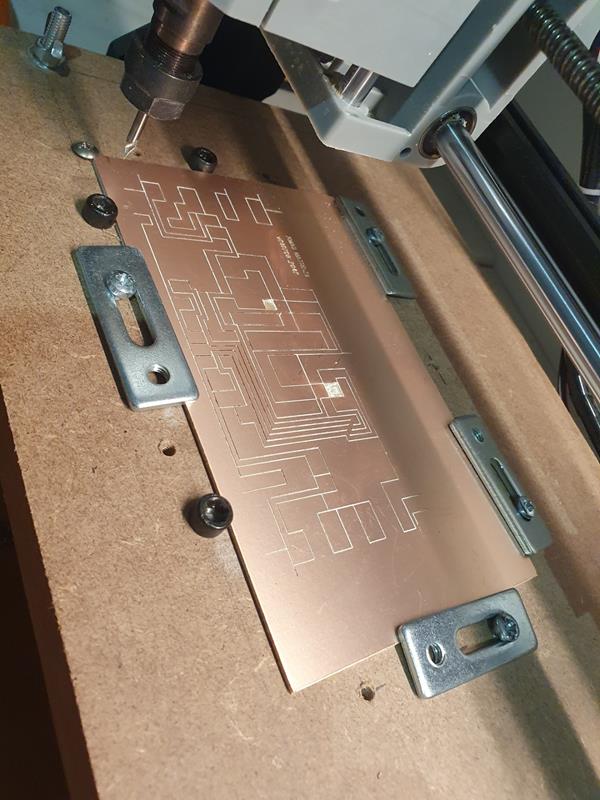

Jag borrade tre hål för att kunna skruva ner insexbult. De runda ytorna på insexbulten (svarta i bilden) fixerar kortet exakt på samma plats varje gång. Använd en MDF-skiva att jobba på. Borra ett hål för varje bult i MDF-skivan, var noga med att hålen bildar en exakt vinkel. Dimensionen på bulten skall vara den samma som gängornas innerdiameter. Skruva sedan ner bultarna i hålen. Bultarna bildar själva gängor i den täta MDF-skivan. Nu har vi en perfekt vinkel av bult att klämma kretskortet mot. Tar man bort kretskortet och skall sätta tillbaka det för fortsatt arbete kommer kretskortet nu att hamna på exakt samma position som tidigare.
