BEFINTLIG- 70/80-Hornet

70/80-Hornet

70/80-Hornet är ett horn som beskrevs i Radio & Television i mitten av 70-talet. Där fanns utförliga byggbeskrivningar och en del mätningar av hornet. Artikeln gav upphov till den andra stora byggvågen av hornhögtalare i Sverige. Den fösta byggvågen var på 50-talet.

Jag använde mitt gamla Bulgariska Gamma-element för mätningarna.

Utseendet

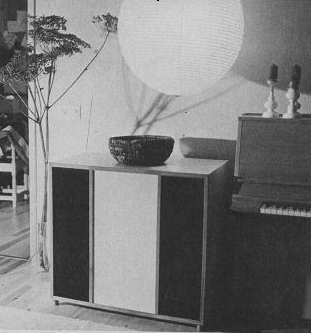

Så här ser 70/80-hornet ut.
70/80-Hornet



Simuleringar

Om man vecklar upp 70-80-hornet så blir det så här.
70/80-Hornet





Frekvenssimulering med Gammaelement.



Mätningar för 70/80-Hornet

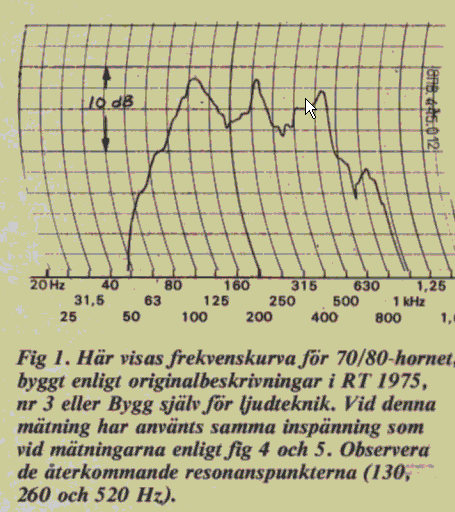

Frekvensmätning som uppmätts i hornmynningen på 70-80-hornet.

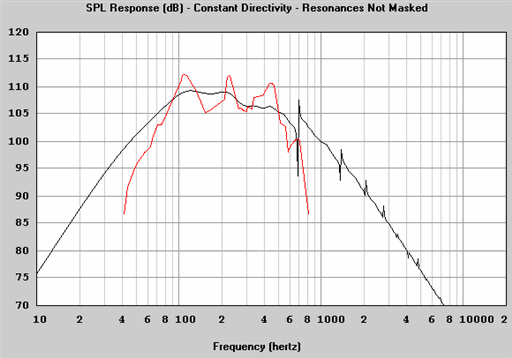

De två olika frekvenssvaret på samma papper. Svart kurva är simulering medan röd kurva är mätningen här ovan. Skillnaderna på de två kurvorna beror på att simuleringen visar frekvenssvaret 1m bort medan den röda kurvan är en mätning av Sven Tyreland i mynningen. Kurvorna tenderar att vara identiska om man tittar på detaljer.

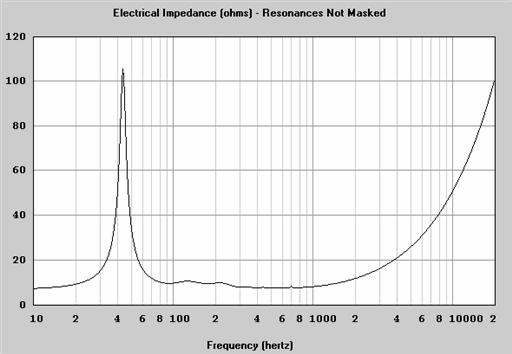

Impedansen med Gammaelementet.

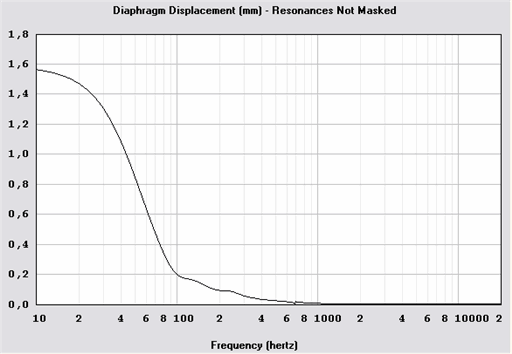

Slaglängden.
