Behringer – ECM 8000 en genomgång

Behringer ECM 8000 är förmodligen den mest använda mätmikrofonen i Världen. Det är inte konstigt eftersom den är billig, ser proffsig ut och är trots allt ganska bra. Här skall vi se hur den ser ut på insidan och lite annat. Mikrofonen ser proffsig ut och har hög kvalitetskänsla. Vi börjar med att plocka upp den ur lådan:

Plocka upp ECM 8000

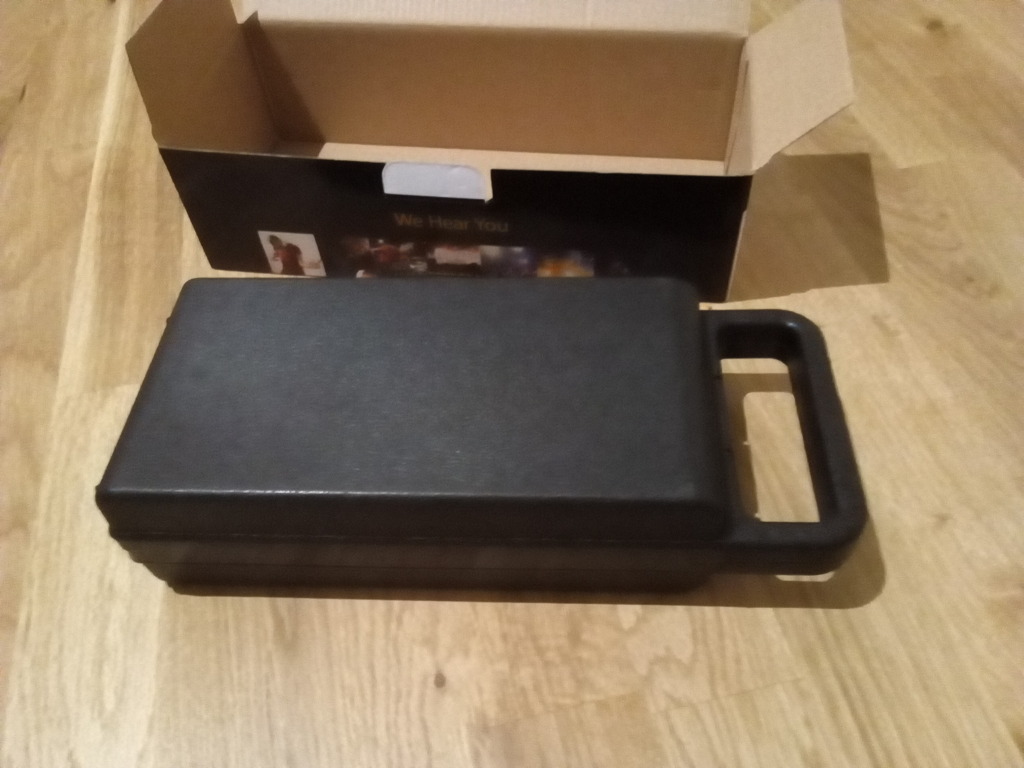

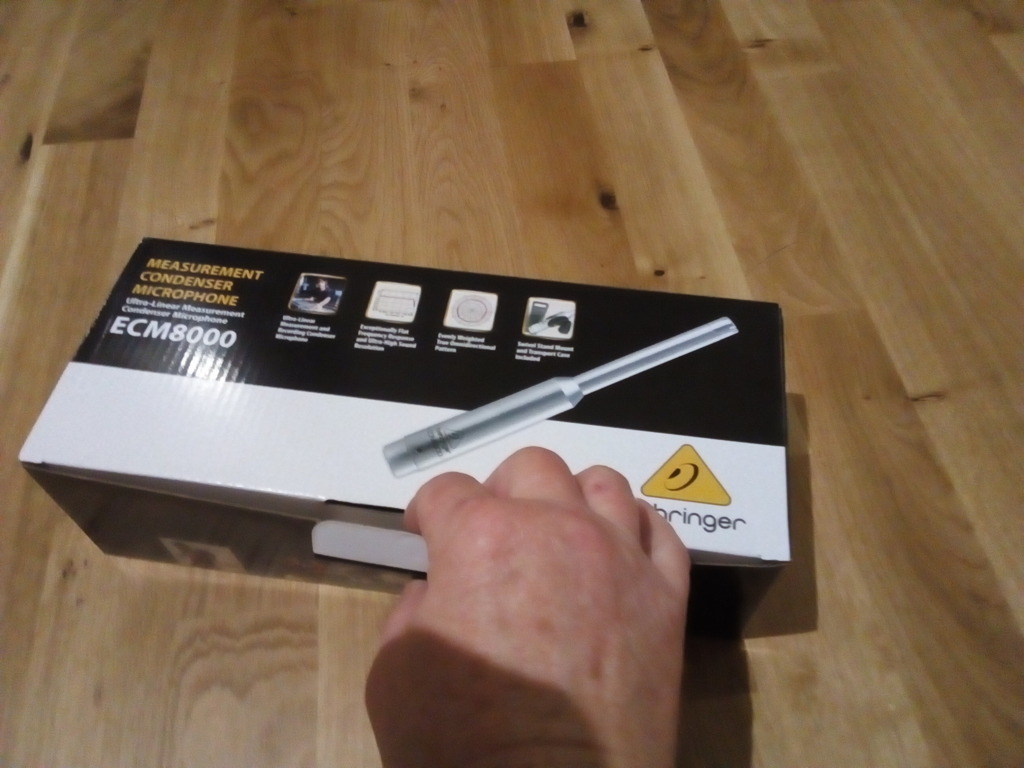

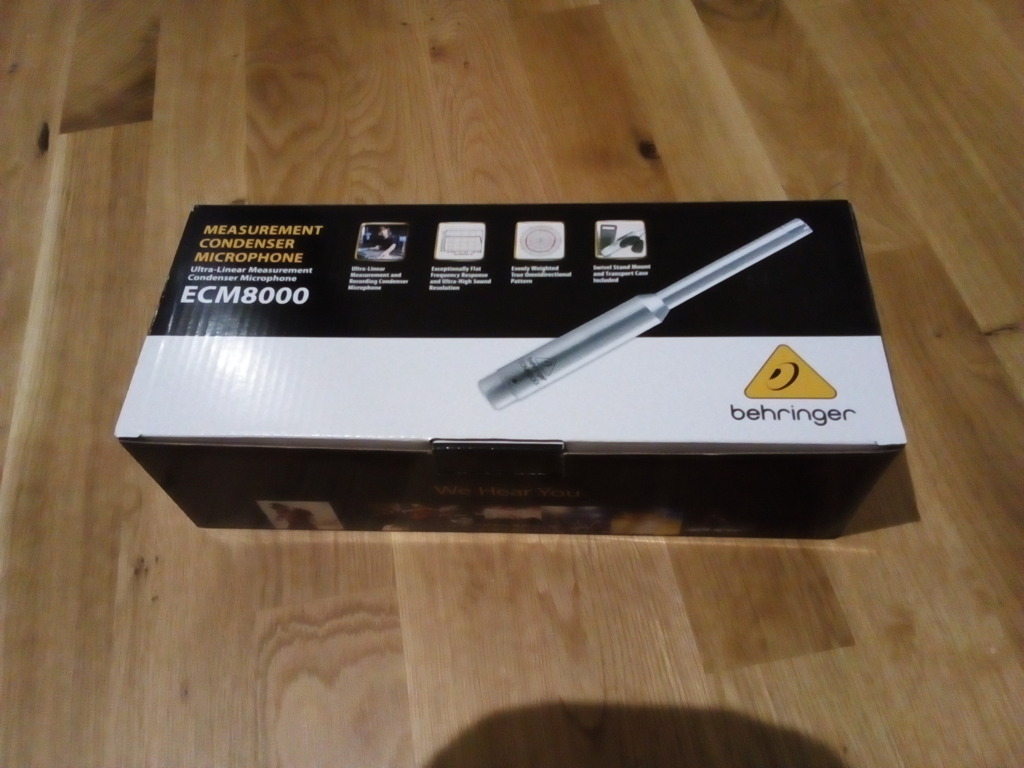

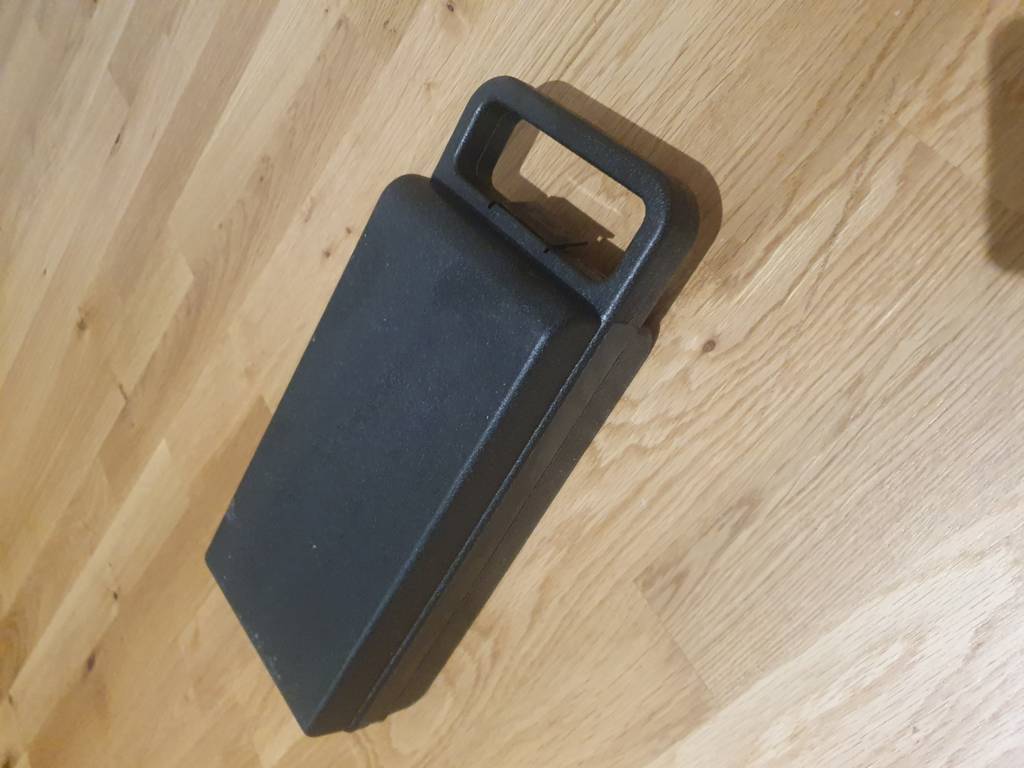

Lådan mikrofonen ligger i.

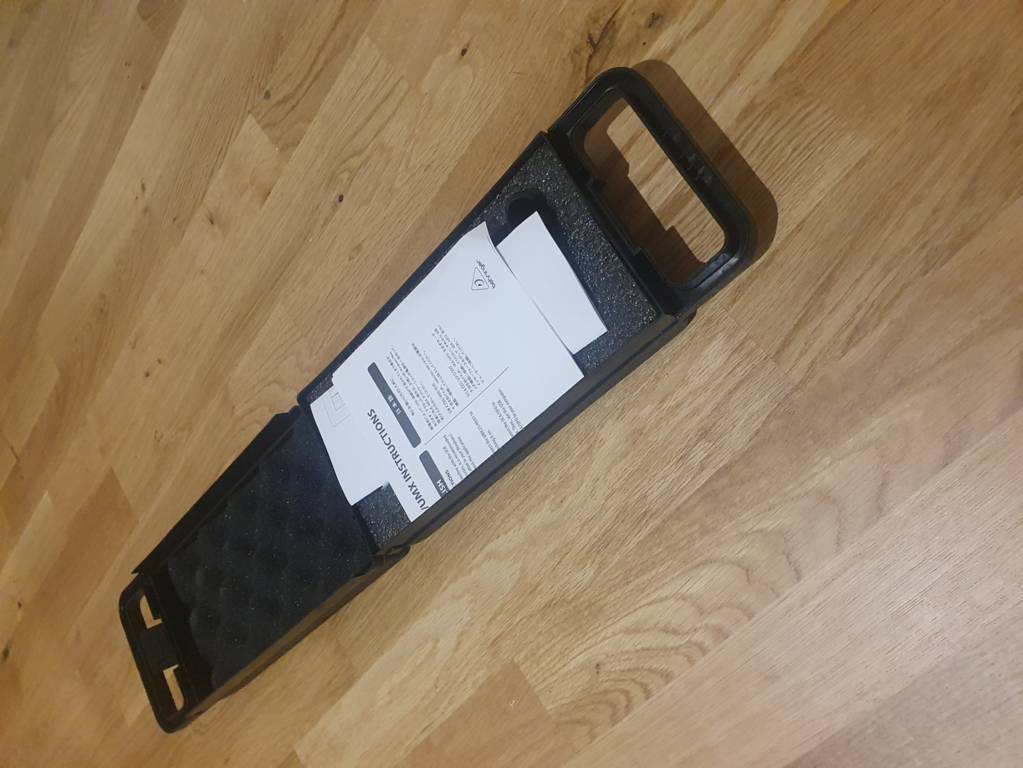

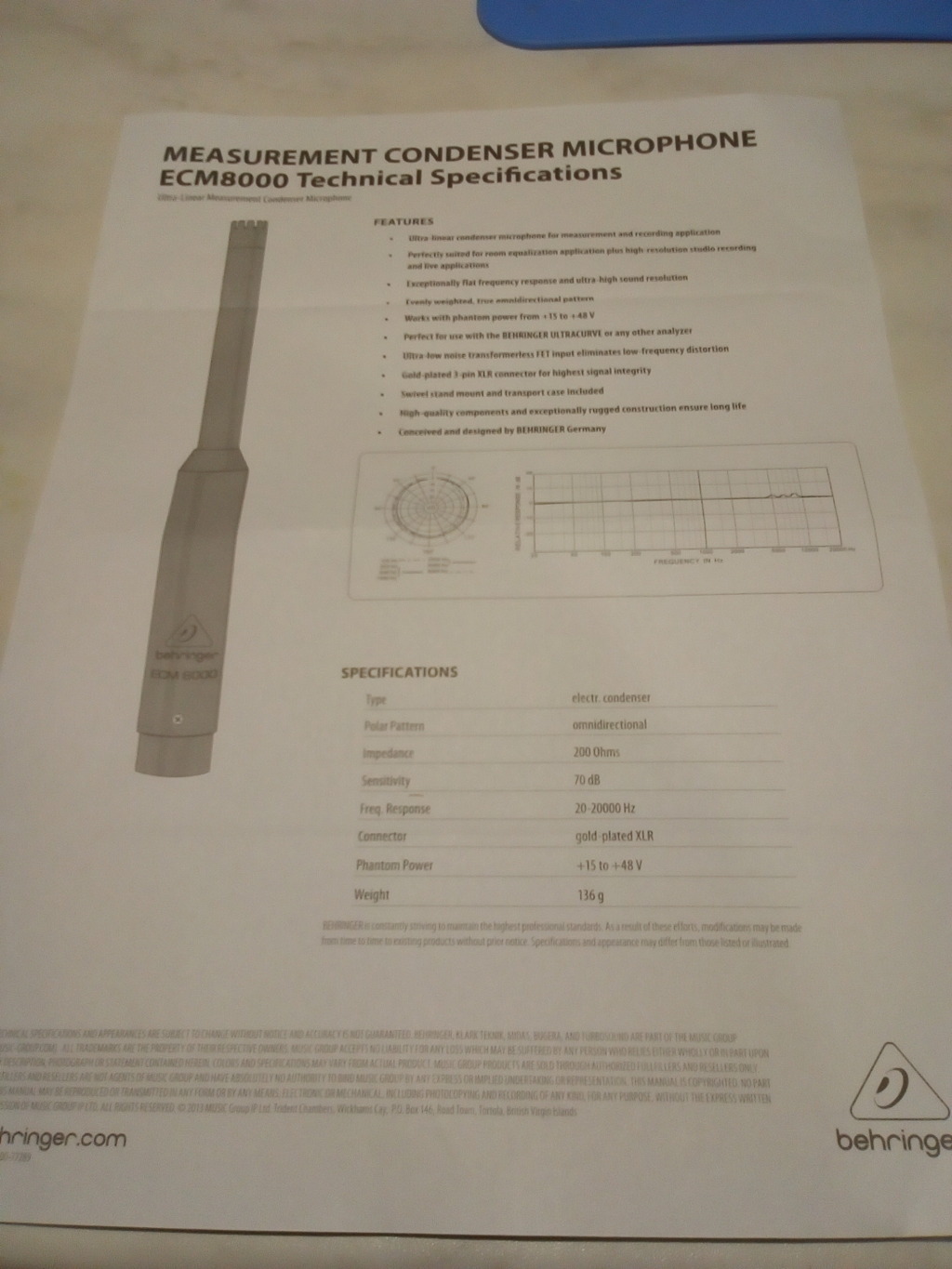

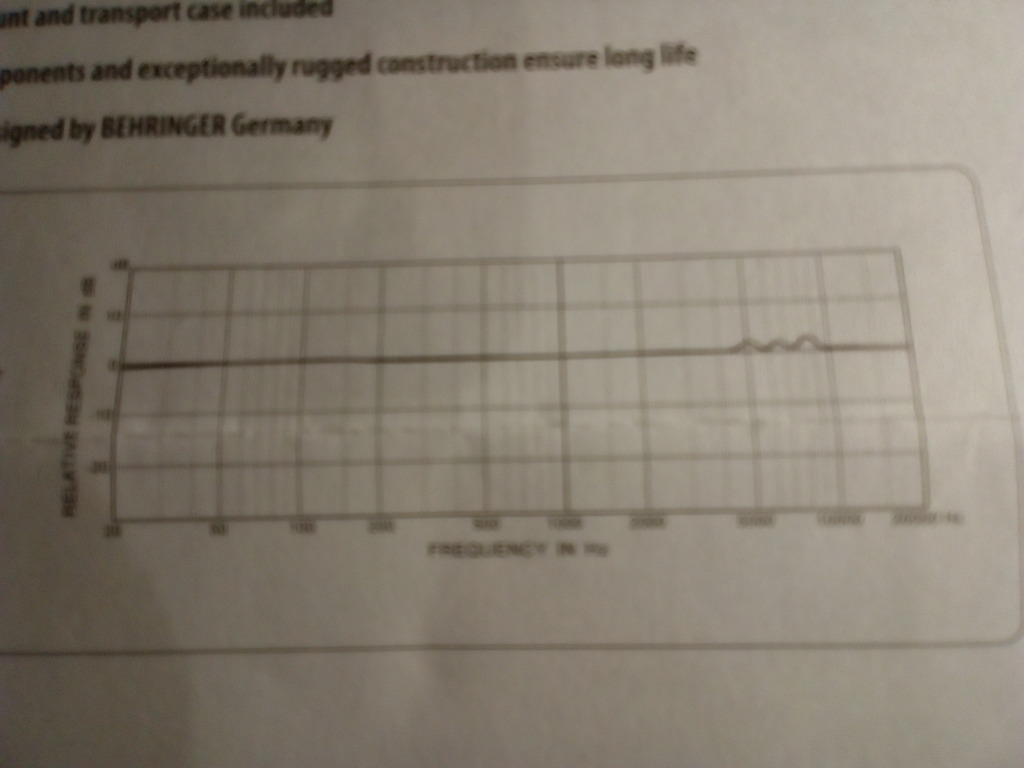

Lådan öppnad. Överst ligger dokument om mikrofonen.

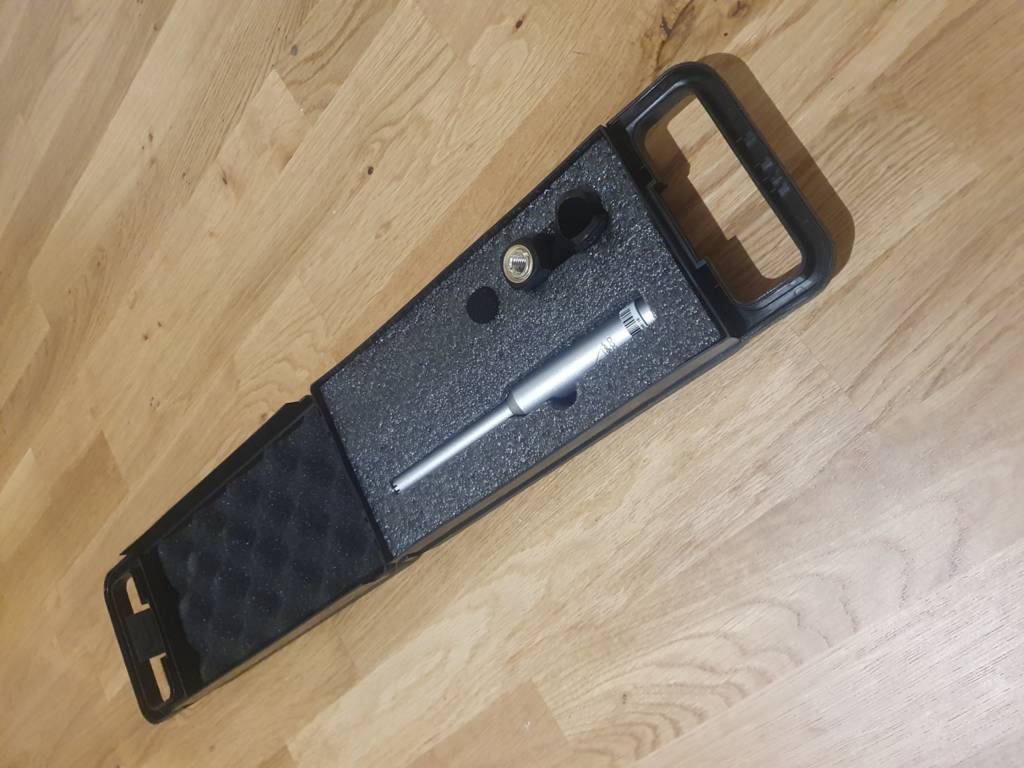

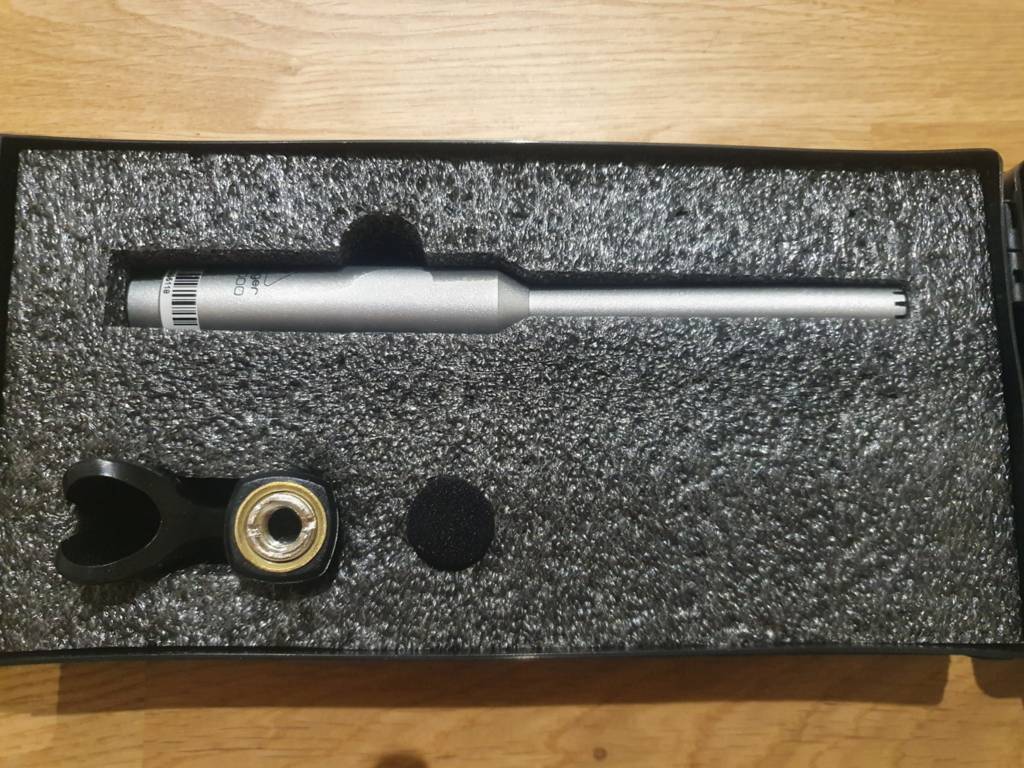

När dokumenten tas bort ser vi innehållet. Mikrofon, mikrofonhållare och puffskydd.







En närbild av innehållet i lådan.

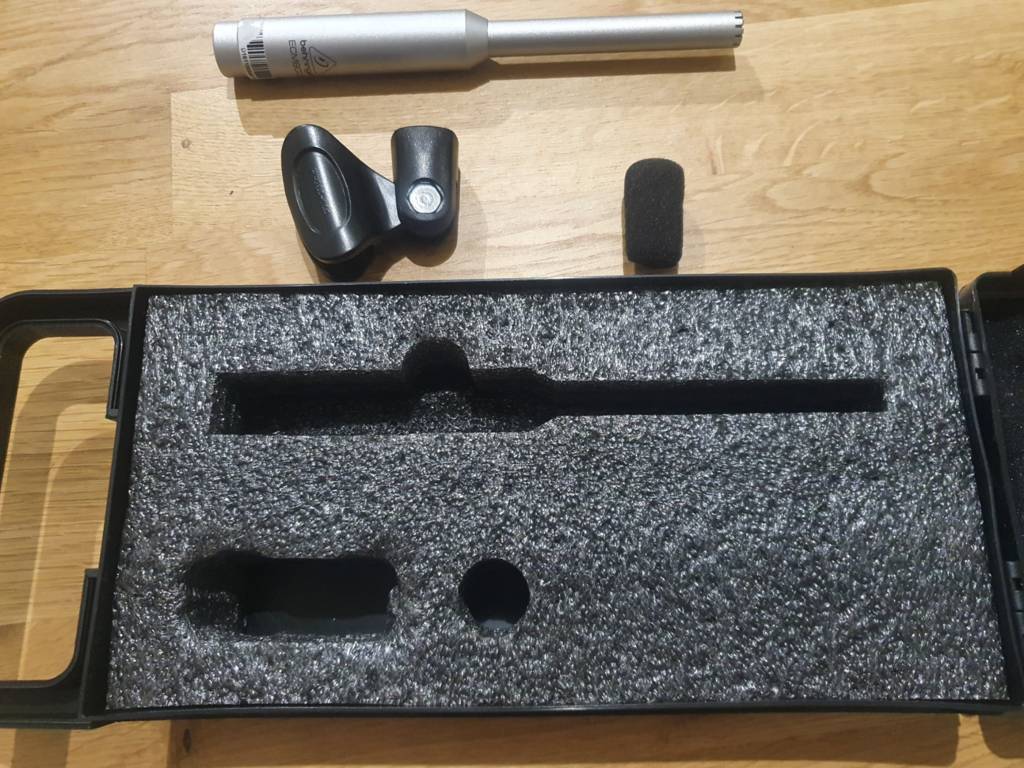

Innehållet urplockat ur lådan.

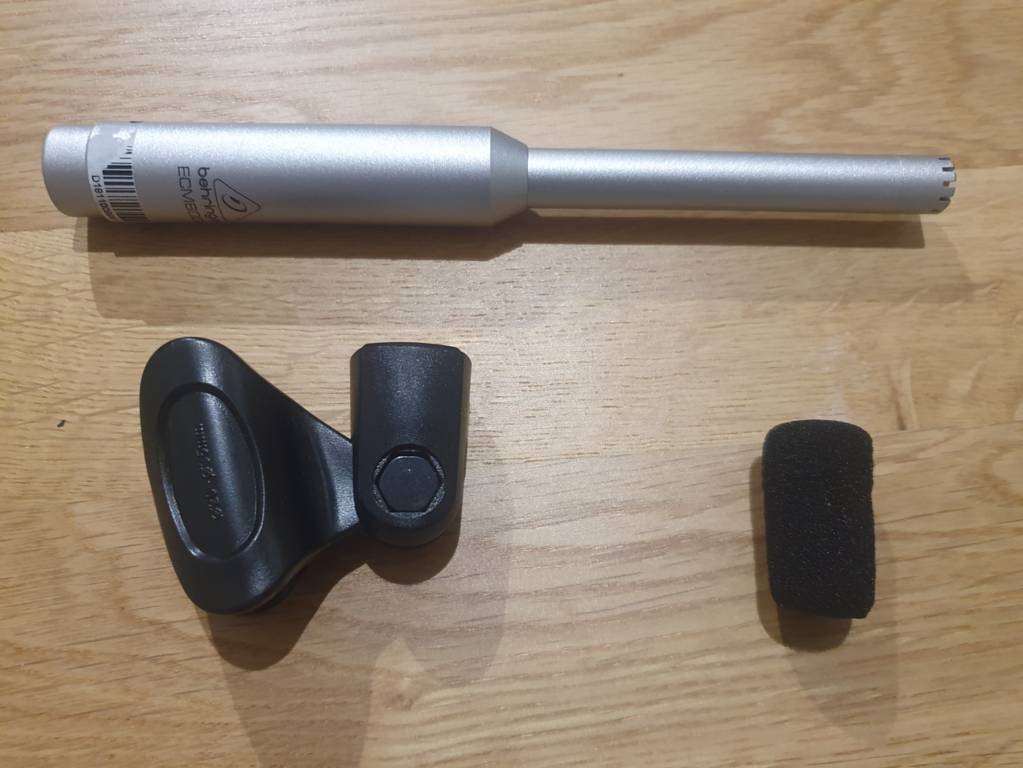

Innehållet för sig själva.

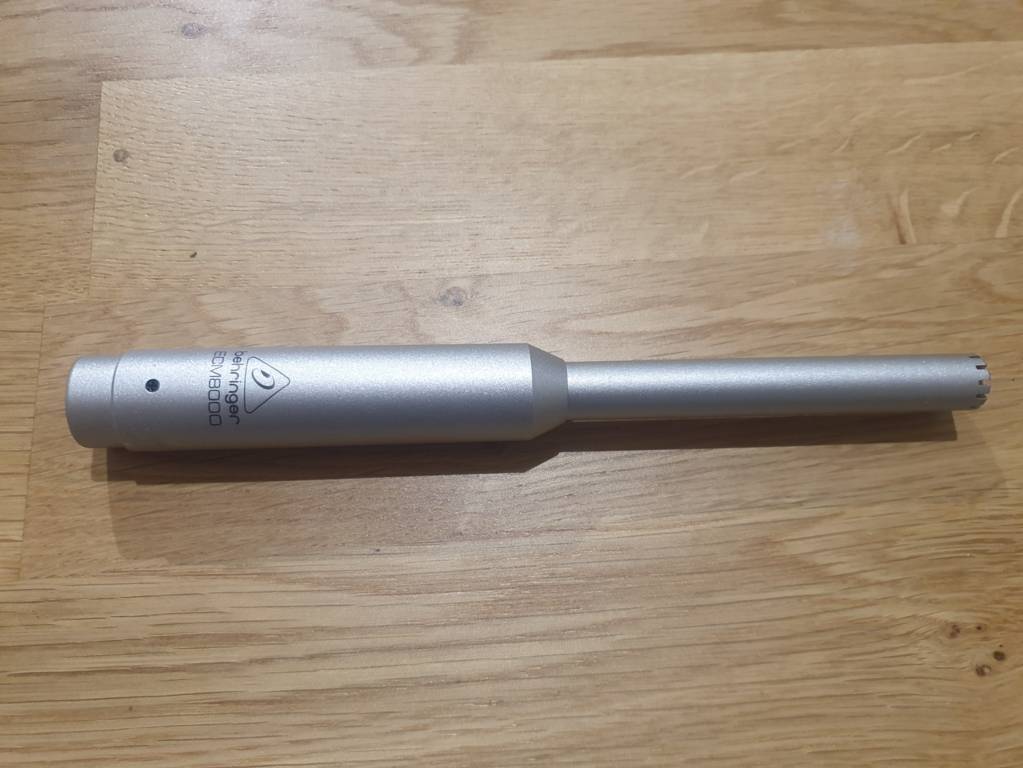

Mikrofonen för sig själv.

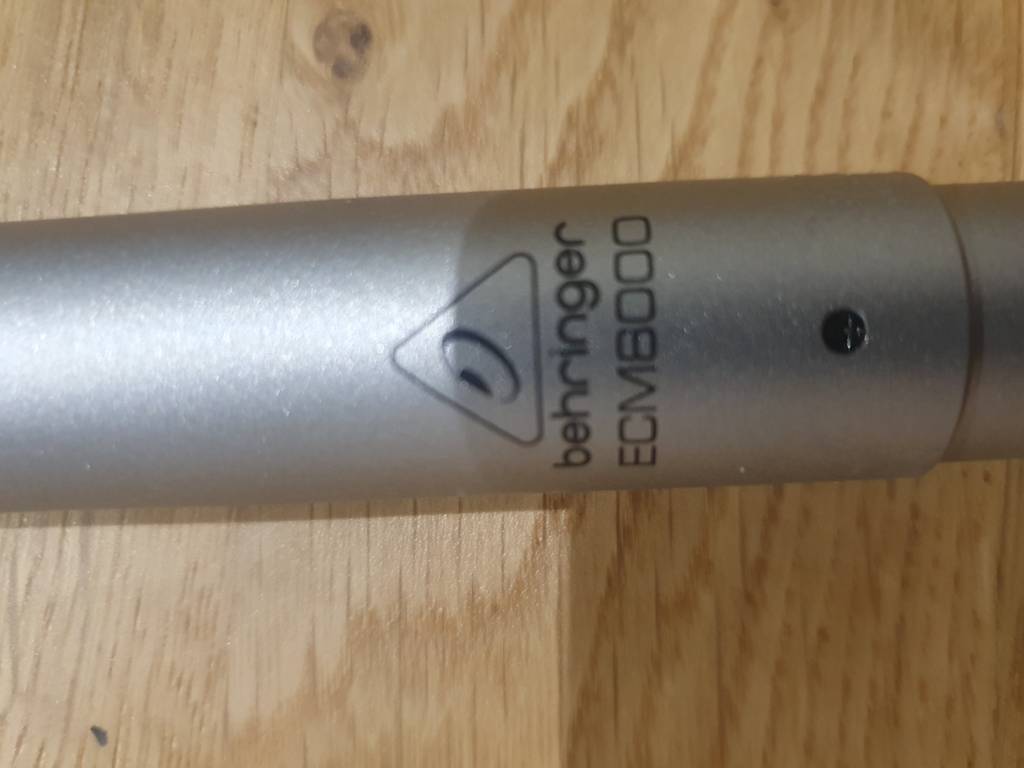

Närbild på mikrofonens text.

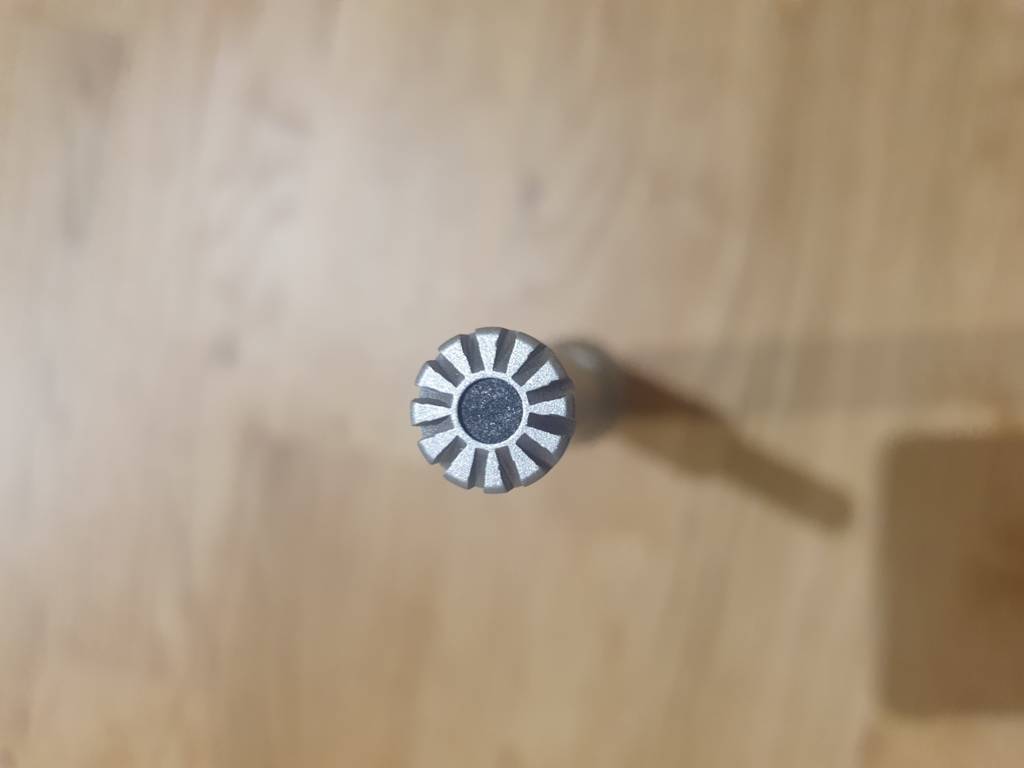

Mikrofonens ljudupptagningshål med skyddsduken.

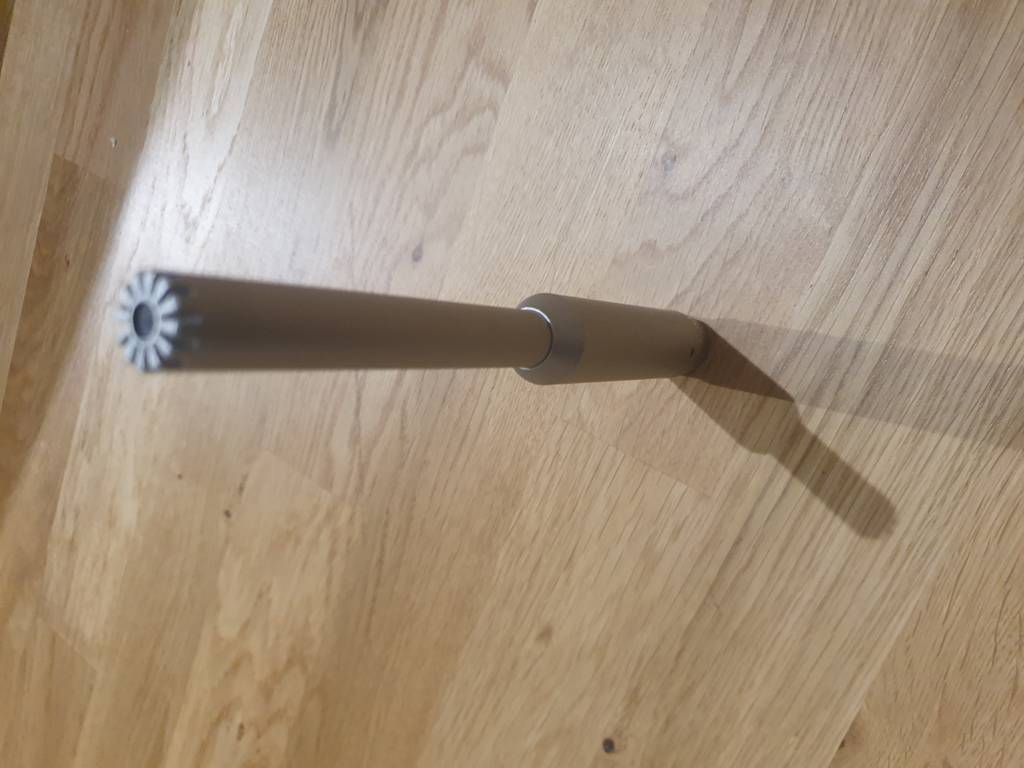

Vy av mikrofonen.



Insidan på ECM 8000

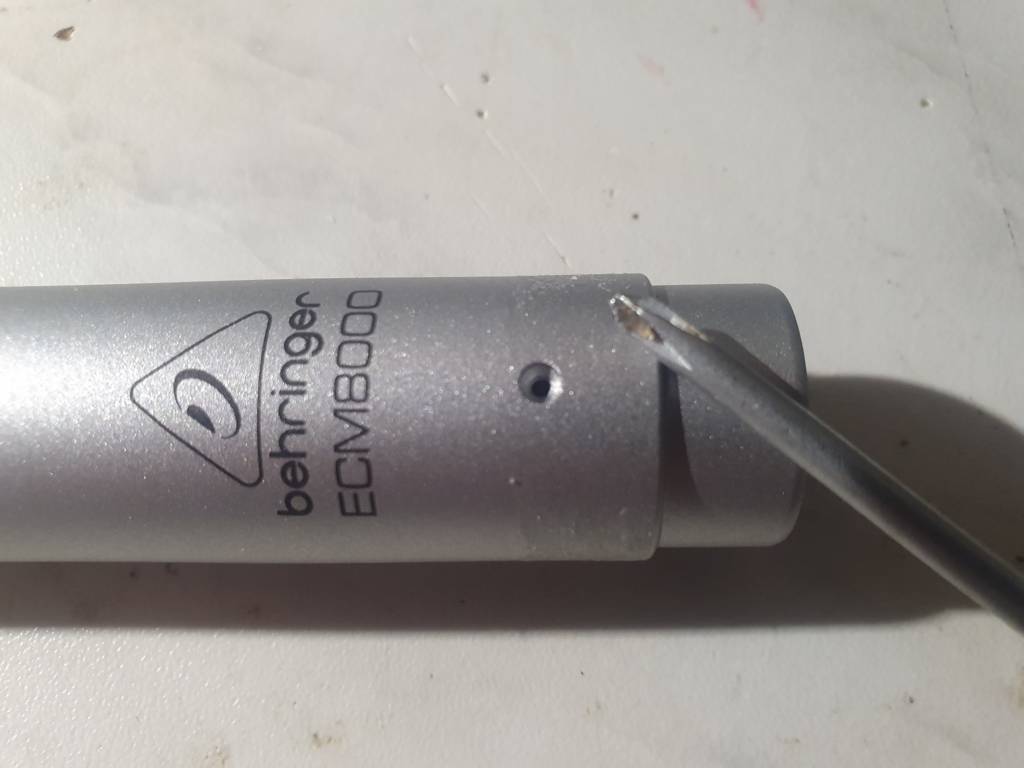

3st skruvar tas bort.

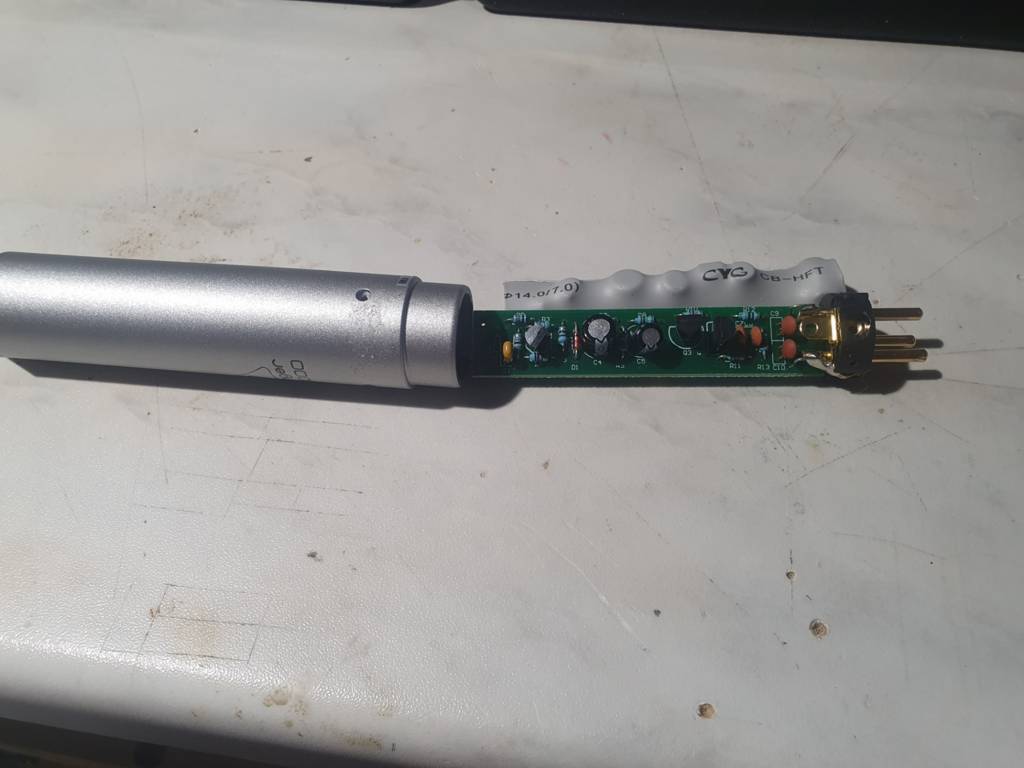

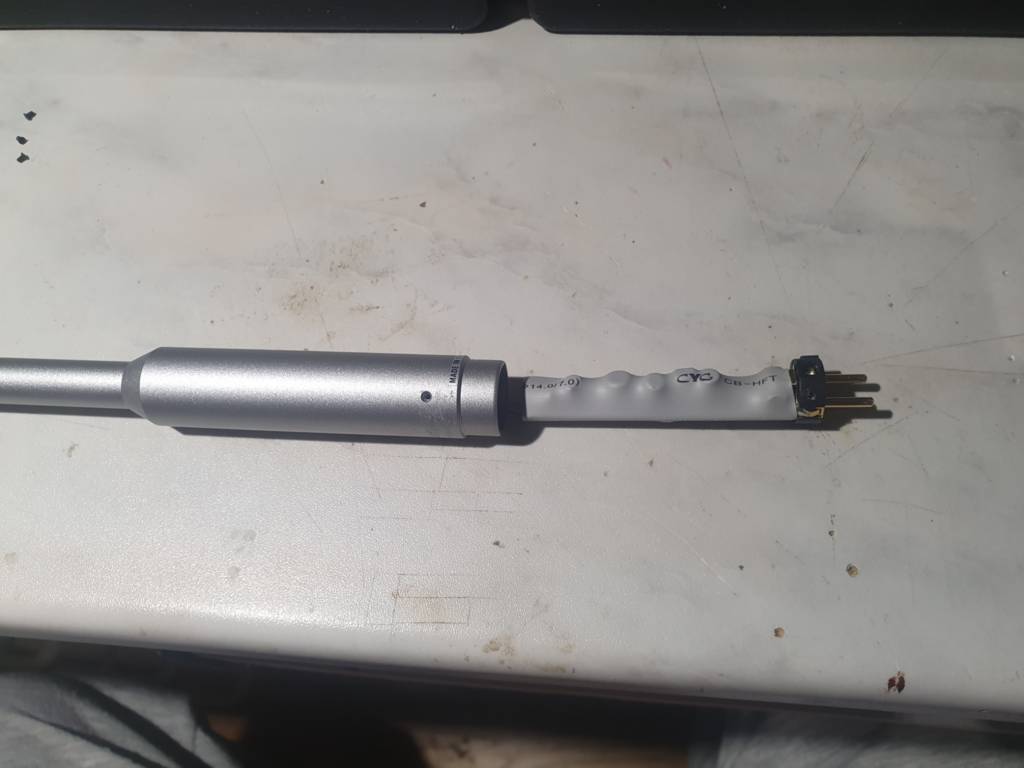

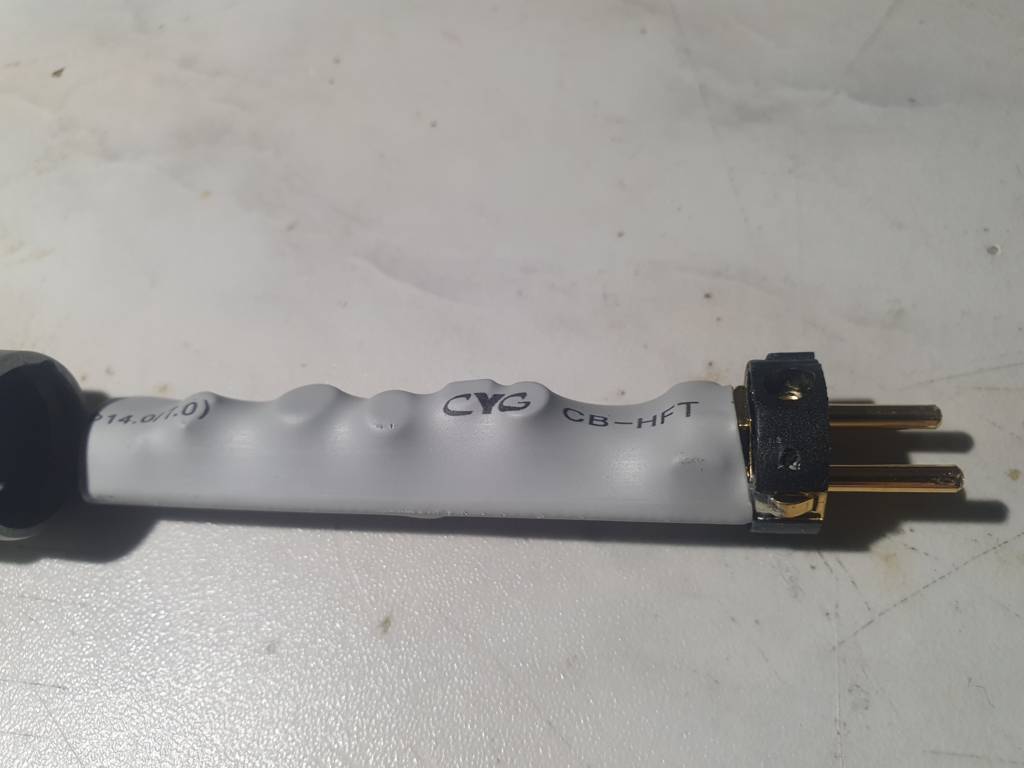

Kontakten dras ut som visade ha ett litet kretskort fästs till sig.





Närmare.





Kretskortet blottlagt.

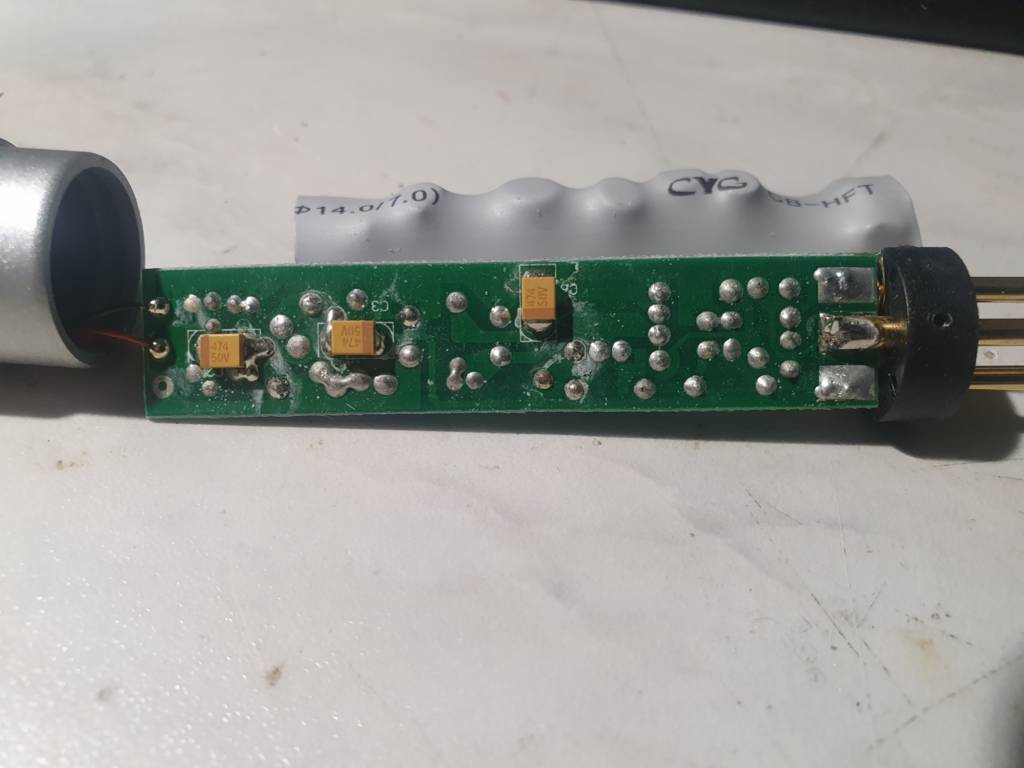

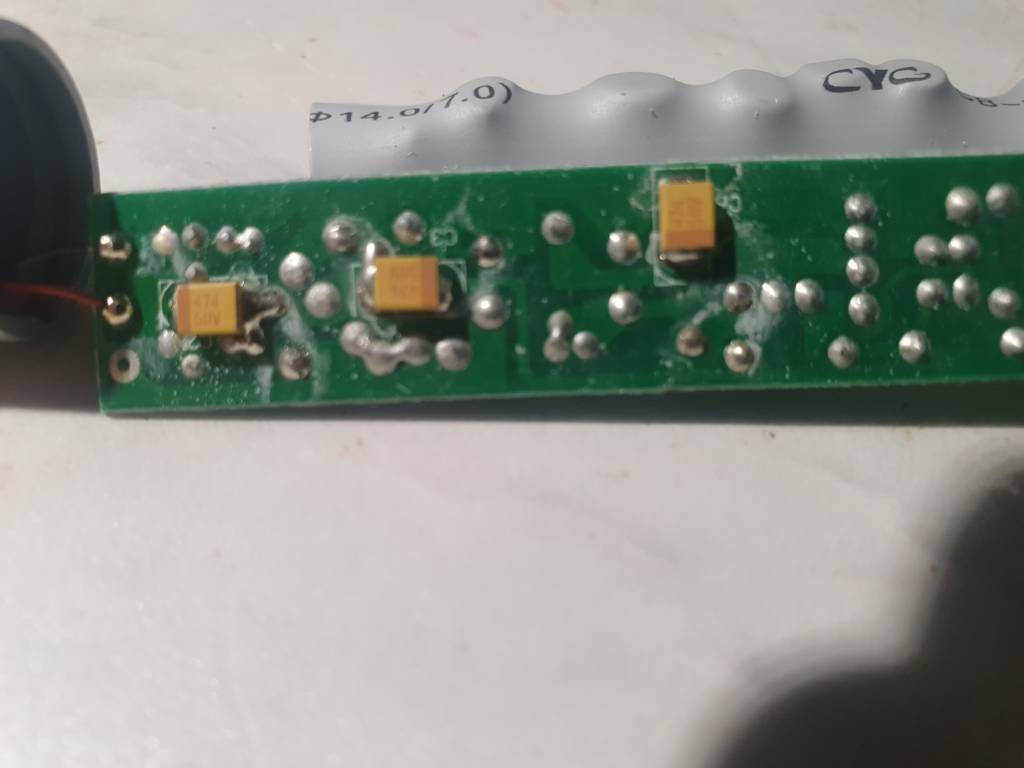

Nära vy av kretskortets baksida. Överraskande att kretskortet ärgat en del på och intill lödningar. Några lödningar ser också bristfälliga ut.





Närmare.

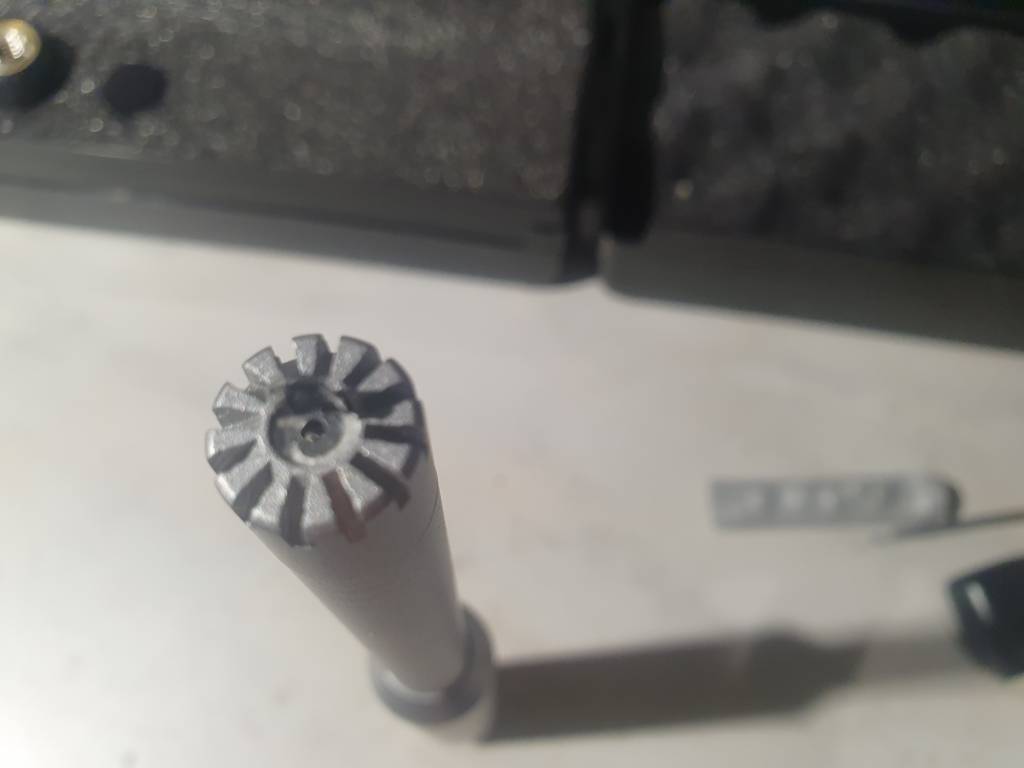

När skyddsfilten är borttagen från mikrofonen ser vi ett litet hål in i mikrofonen.

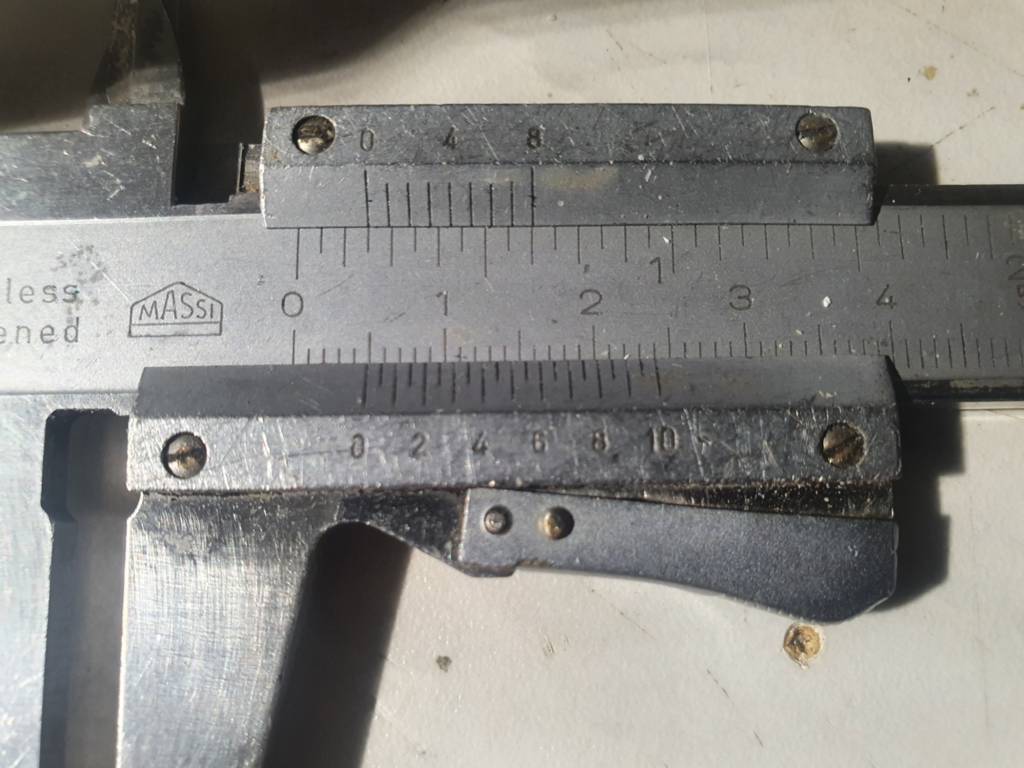

Mikrofonens fäste är aningen mindre än 5 mm i diameter.

När detta skrivs har jag inte lyckats få bort övre delen av mikrofonen som rymmer mikrofonkapseln. Men av måtten och hålet att döma är den av typen Panasonic WM60. Alltså modellen innan den populära WM61.

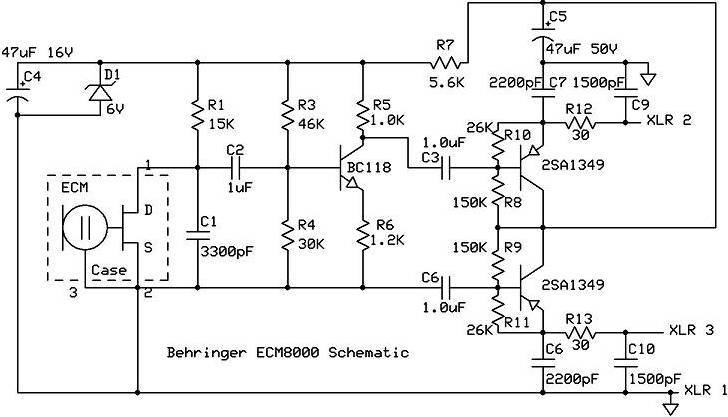

Kopplingsschema för ECM 8000

Hittade ett kopplingsschema till Behringer ECM 8000 på nätet:

Det finns beskrivningar hur man kan plocka bort vissa komponenter för att minska bruset vid lägre frekvenser. När det görs minskar uteffekten från mikrofonen som kompenseras med att höja nivån. När nivån höjs ökar också bruset så bruset blir bara aningen bättre utan de bortplockade komponenterna.
Med mina mikrofonkonstruktioner kör jag helt utan komponenter i signalvägen (än så länge) för jag inbillar mig att fler komponenter i signalvägen ger mer brus mm.

KOMMENTERA HÄR - 2 kommentarer är postade

  • 2021-10-11 kl. 12:56
    Permalänk

    Intressant inlägg.
    Har du fått av kapselhållaren ännu?

      [CITERA]

  • 2021-10-11 kl. 23:13
    Permalänk

    Allan storöga:
    Intressant inlägg.
    Har du fått av kapselhållaren ännu?

    Nej, tyvärr!
    Om jag skall få loss kapselhållaren kommer den att gå sönder.

      [CITERA]
