DiYue – mätjig

På Aliexpress finns en mätjigg för högtalare att köpa. Det är en byggsats och man kan välja med eller utan inbyggnadslåda den skall placeras i. Jag betalade i Augusti 2022 ca 350kr för den utan inbyggnadslåda. Med inbyggnadslåda går den på strax under 1000kr. Inbyggnadslåda är förborrad och försedd med paneltext. Till min förvåning följde en oannonserad mikrofon med när paketet anlände.

Negativt

  • Det följer inte med några handlingar alls, inte ens en komponentlista.
  • Det är helt omöjligt att bygga denna så länge de inte skickar med åtminstone en komponentlista.
  • Vad det borde följa med är en byggbeskrivning och ett kopplingsschema.
  • Säljaren svarar inte på meddelanden som skickas på Aliexpress internt.

Det går att hitta en komponentlista om man söker på Aliexpress efter konkurrerande säljare. En av dem har en komponentlista publicerad på Aliexpress.

Användning

Den är huvudsakligen till att mäta med JustMLS.
Man kan mäta frekvenskurvor och impedans. Det finns också en funktion för kalibrering.

Byggsatsen

Det som följde med i beställningen var kretskort, komponenter och överraskande nog en mikrofon. Mikrofonen har till skillnad från andra mikrofoner en hon-rca-kontakt.
Komponenterna håller en hög kvalité och nivåpotentiometern, som i övrigt är en helt vanlig typ, är något så ovanligt som en stegad potentiometer. Stegningen utgörs av ett fjäderbleck som glider på en kuggkrans. Det syns inte för det ligger inne i förslutningen.
Mikrofonen består av ett svarvat aluminiumstycke som smalnar av framåt där det sitter en mikrofonkapsel. Längst bak sitter en RCA-hona vilket är ovanligt, det brukar vara en hane där. Mikrofonen verkar vara en kopia av Panasonic WM61.

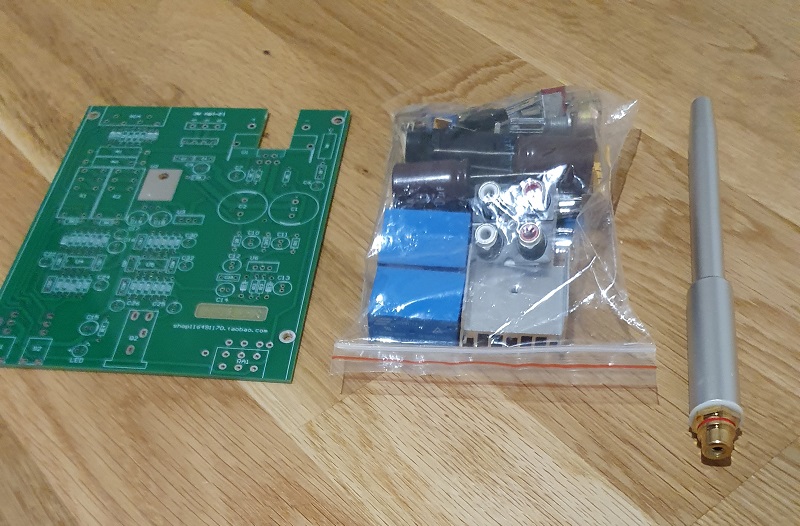

Byggsatsen:

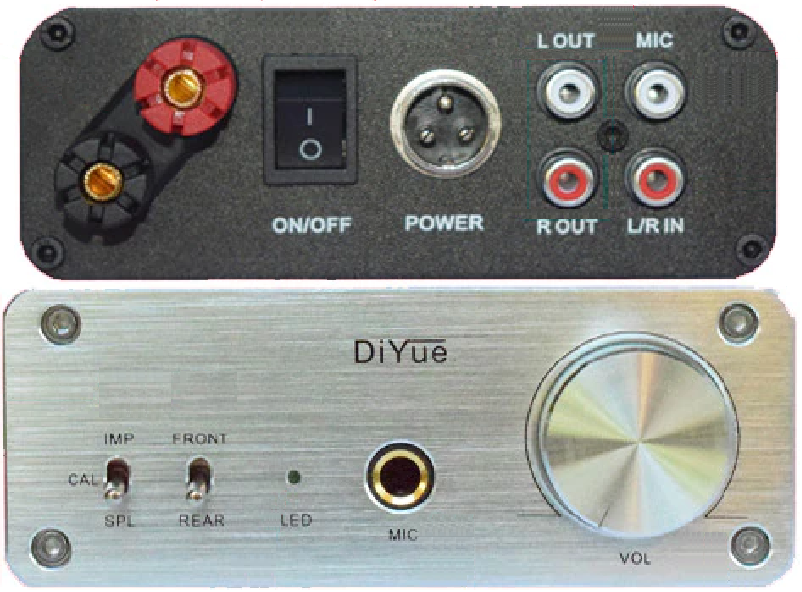

Inbyggnadschassit ser ut så här:

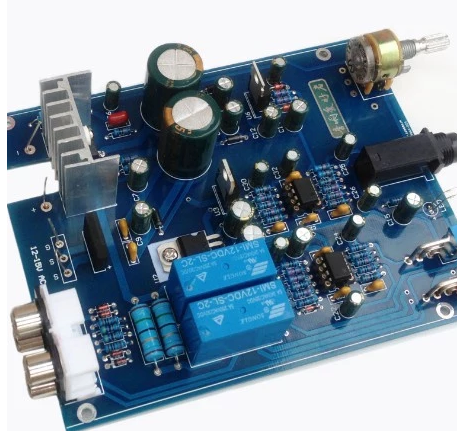

Färdigbyggt kretskort:







Kopplingsschema

Jag har ritat av kretskortet och av det skapat ett kopplingsschema:

Som vi ser i schemat består apparaten av två mikrofonförstärkare. Den fodrar bara AC-ström. Likriktningen mm sker i kretsen.







Principen

Det blir lättare att förstå hur den är kopplad om man tittar  på principschemat:
Det som inte tagits med är strömförsörjningen och reläerna. Reläerna har bytts ut mot vanliga vippkontakter i principschemat.

Mikrofonen

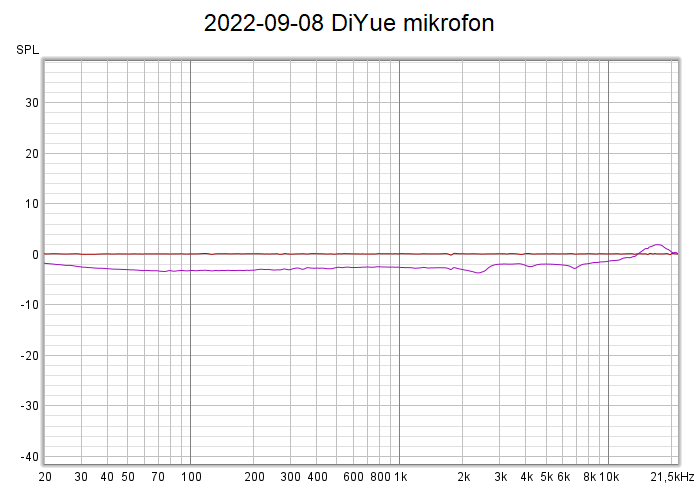

Jag har mätt upp mikrofonen och kan säga att den mäter bra:

Den röda kurvan är systemets frekvenskurva och den lila kurvan är mikrofonens frekvenskurva.



Återkommer när jag lyckats bygga den och mäta…
