LUFTSOLFÅNGARE – En enkel luftsolfångare

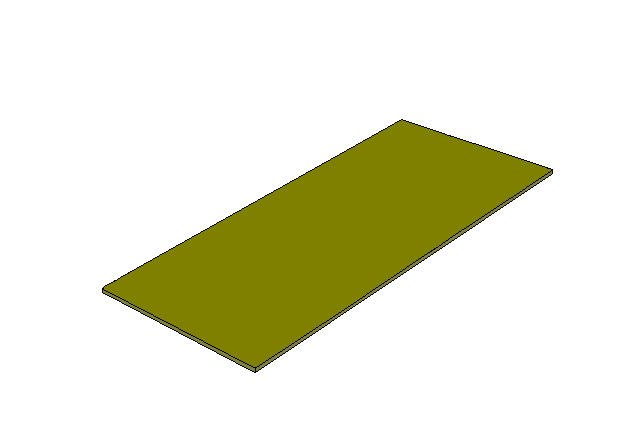

Luftsolfångare är enkelt att bygga själv och är billigt. I botten kan man använda en plywood-skiva 10 mm tjock.

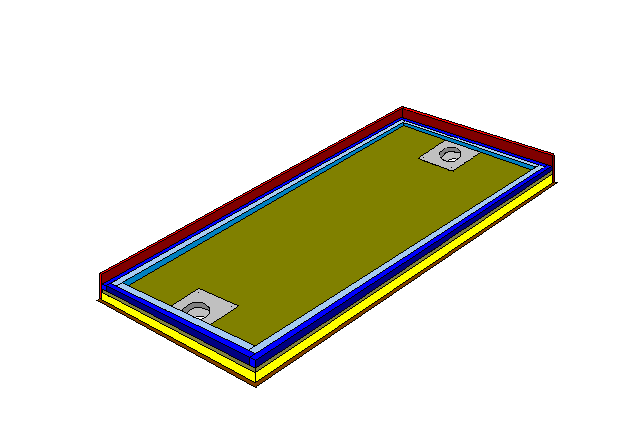

Sätt på ytterkanter som är 100 mm breda. Bilden visar bara två sidor för att man skall se bättre. I verklihten sätter man brädorna runt om. Lägg märke till att halva den gröna bottenskivan monteras efter halva ytterbrädans bredd. Innanför dem fäster man en list runt om på 20×20 mm. Hål tas upp i var ända på 100 mm och i hålet sätter man muffar till ventilation. På bilden är det fyrkantiga kanter  på muffarna men det går bra med runda också.





Placera mineralull under bottenskivan och sätt dit ett lock av masonit. Bredvid listerna på ovansidan limmar man utklippta liggunderlägg lika höga som listen.

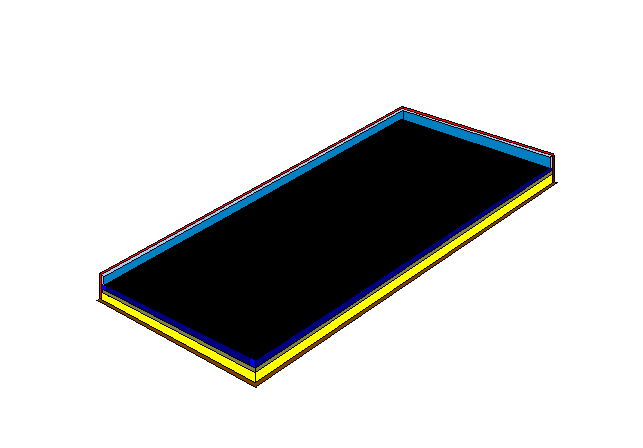

Ovanpå listerna placerar man en svart plåt som kan köpas av plåtslagare som jobbar med tak och hängrännor mm. Ute i kanterna ovanpå plåten fäster man 10mm tjocka lister som går upp 5mm från överkanten (är inte kritiskt).

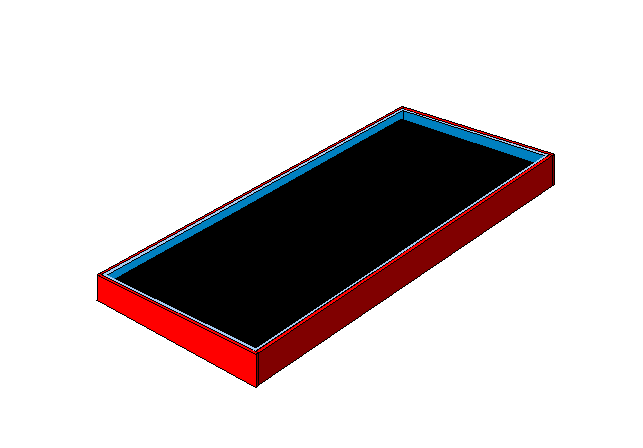

Så här ser det ut när man ser hela solfångaren.





Ovanpå de sista literna man monterade placeras 4mm tjockt glas. Glaset limmas fast med svart silikon (genomskinlig silikon blir fult).

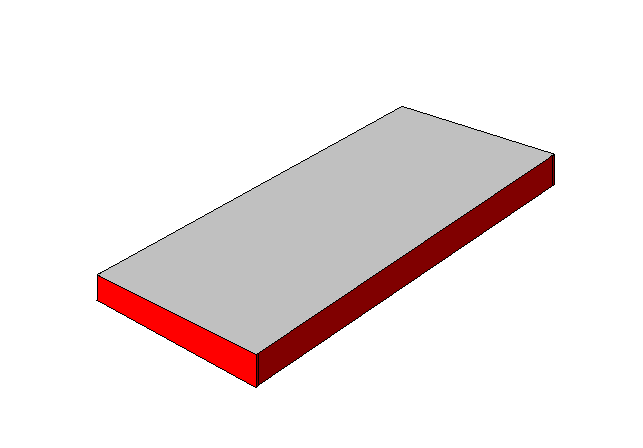

Solfångaren är klar!
