En värsting i tangentbordet

Bygger själv

Jag bygger allt jag använder själv, som exempelvis datorer. Det har blivit ett antal under åren. Här skall jag nu visa hur det såg ut när jag byggde en riktigt snabb och ovanlig dator.

Tangentbordet

Datorn jag skall beskriva byggde jag in i tangentbordet. Kravet var att prestanda skall ligga i topp och inga andra avkall mot andra typer av datorer fick förekomma. För att det skulle fungera tvingades jag använda vattenkylning av både processor och nätaggregat.

Specifikationer

datorn har en processor av typen Intel i7 på 4 GHz. Den har 16 GB internminne och SSD-disk. Som operativsystem använder jag här Windows 7 64 bit. Hårddisken kan bytas ut utan att öppna datorn. Detta är gjort så med tanke på att växla till Linux snabbt och enkelt.

Prestanda

När datorn var färdig visade det sig att detta var den snabbaste dator jag byggt. Windows startar upp på 7 sekunder från påsättning till att man kan jobba i Windows.

Så här såg det ut när jag byggde datorn

Camera
T700
Focal Length
3.6mm
Aperture
f/2.8
Exposure
1/13s
ISO
100

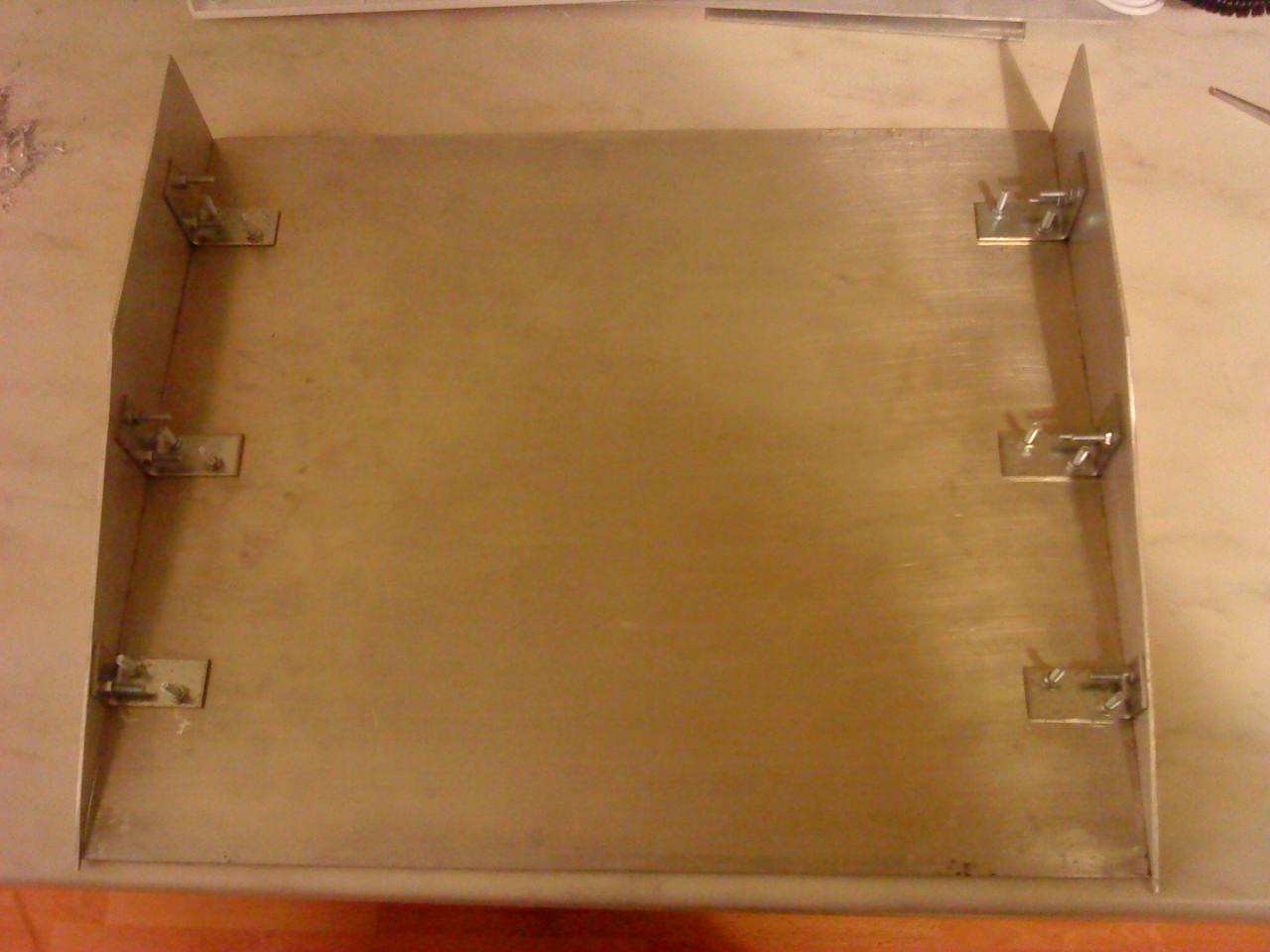

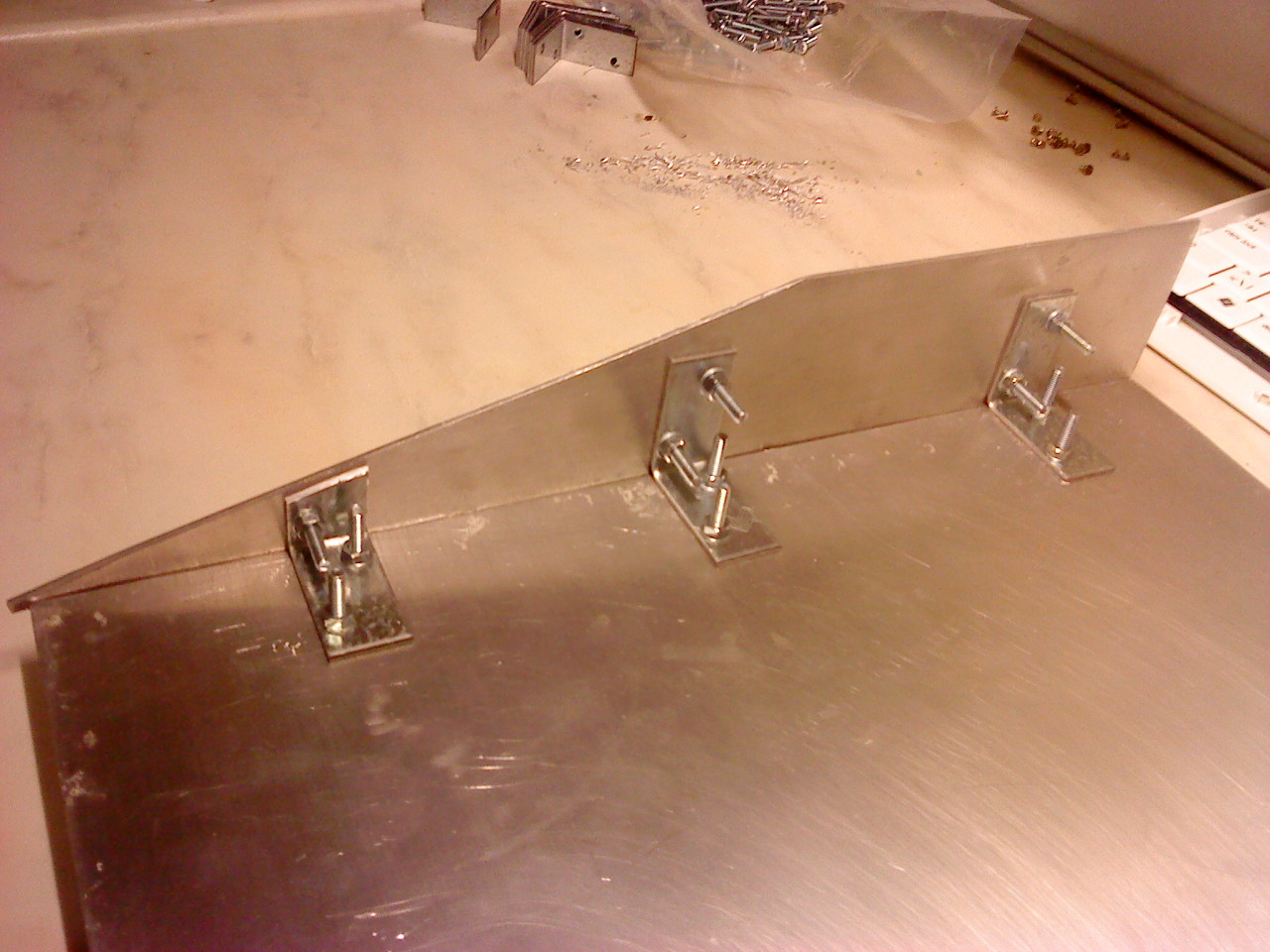

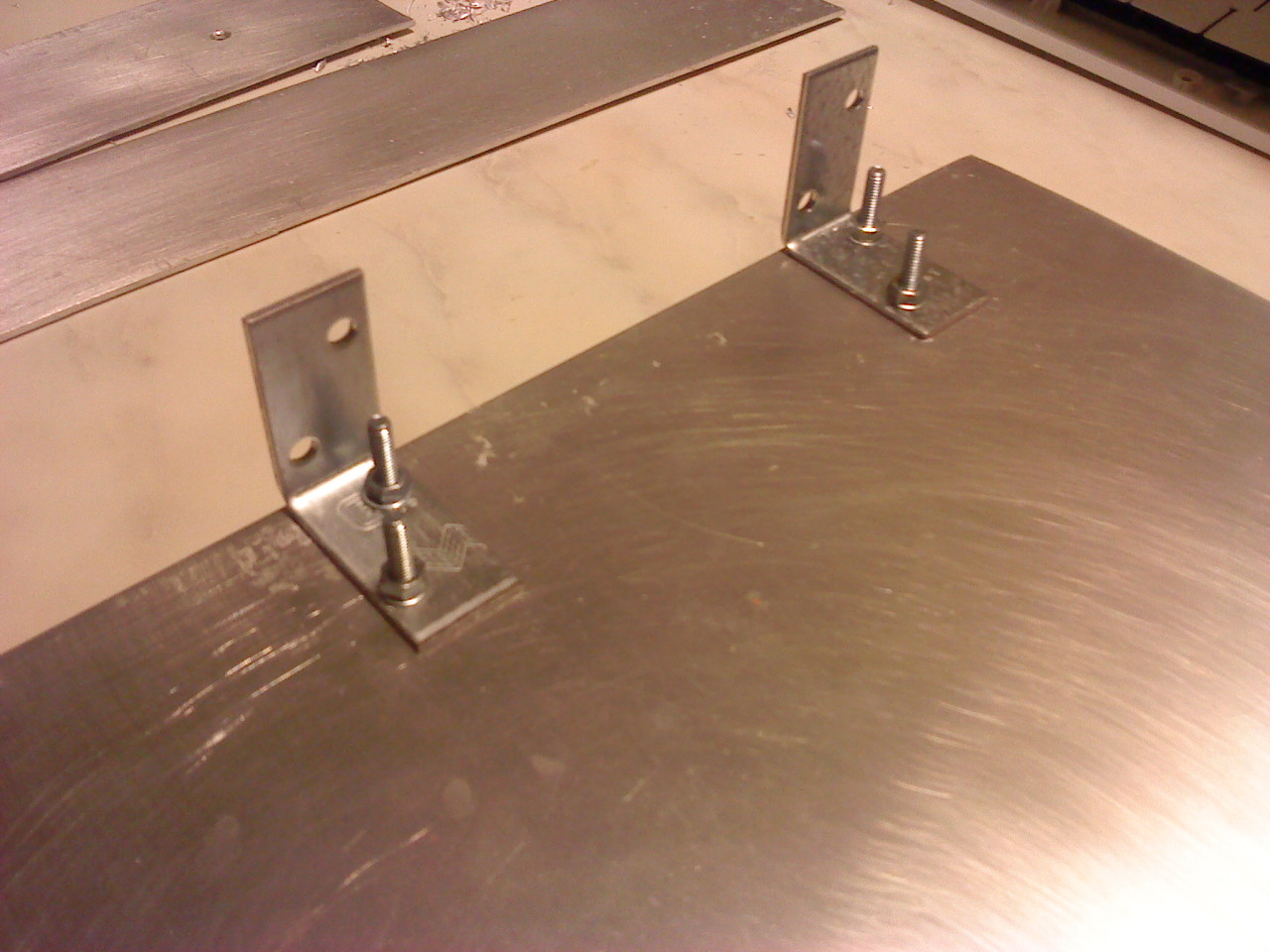

Datorn byggdes helt i 2 mm aluminiumplåt och fogades samman av galvade plåtvinklar. Skruvarna kapades av när det var klart.

x

x

x

x

Här är ena sidan monterad.

x

x

x

x

Två sidor monterade.

x

x

x

x

En kylmodul monterad. Det gick åt tre sådana kylare med sammanlagt 9st 40mm fläktar bara för kylarna.

x

x

x

x

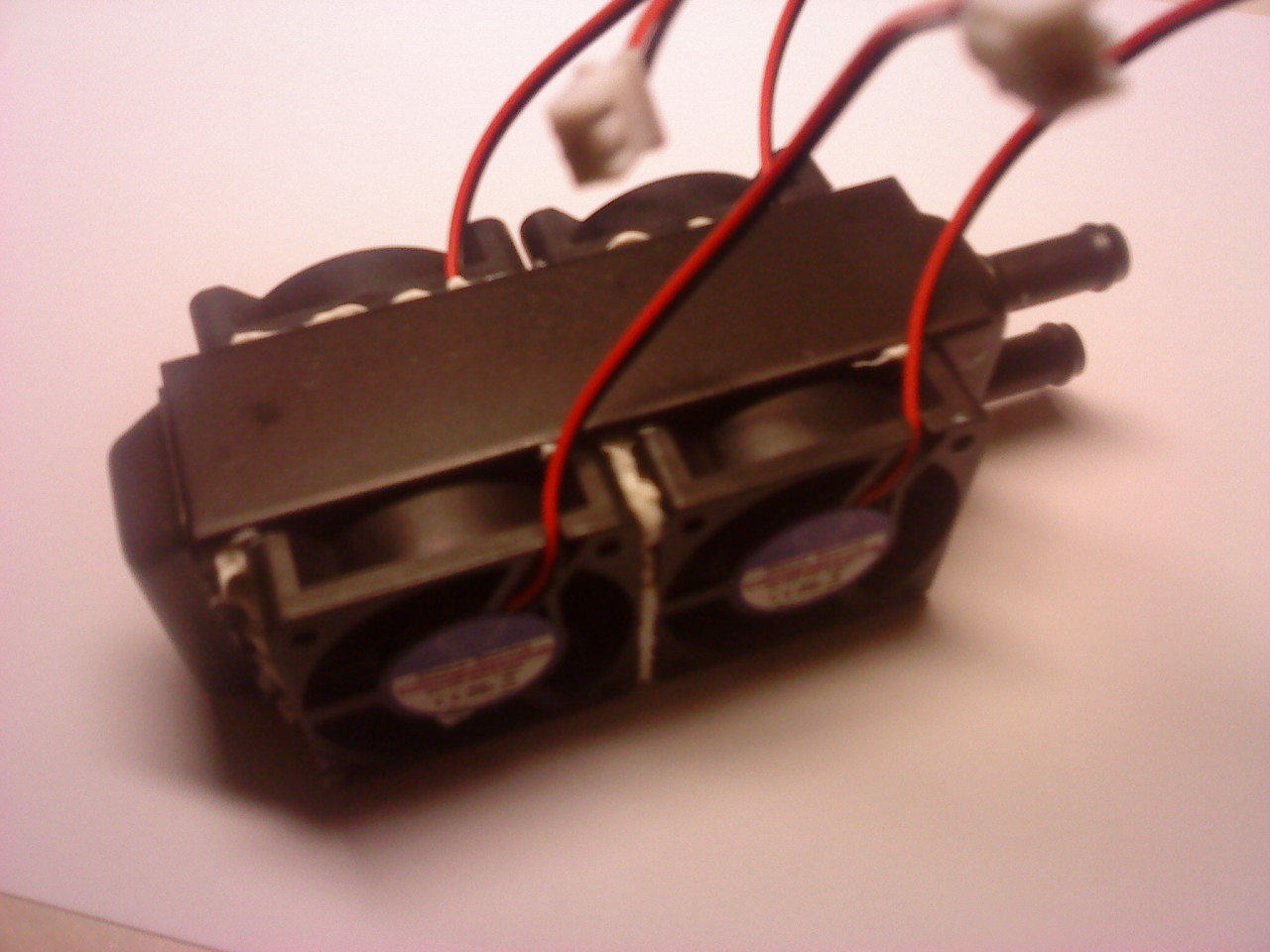

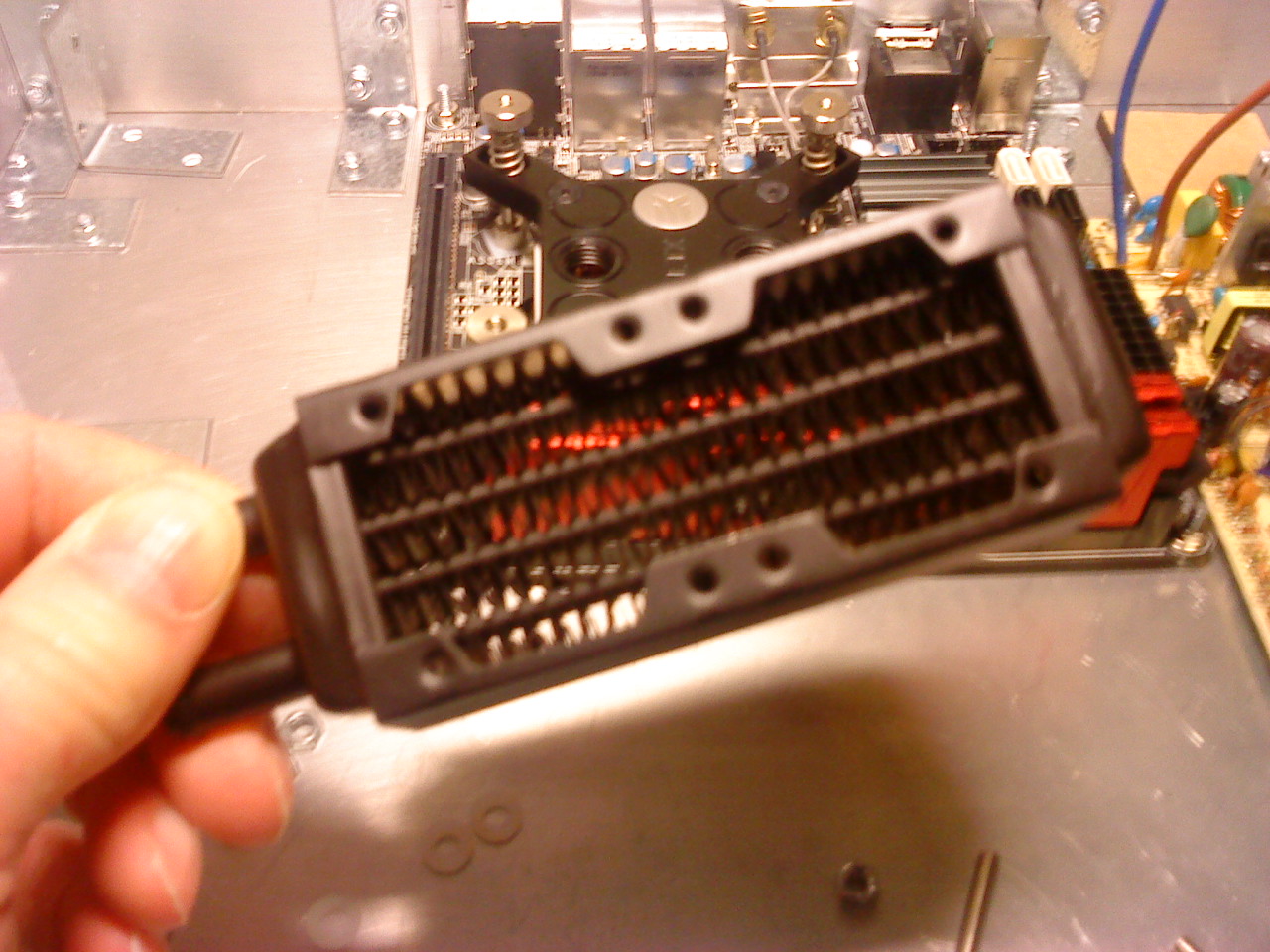

En kylare på nära håll utan fläktar.

x

x

x

x

För att kunna bygga med upptagna hål mm på rätt plats måste innehållet monteras till viss del.

xxxxxxxxxx

x

x

x

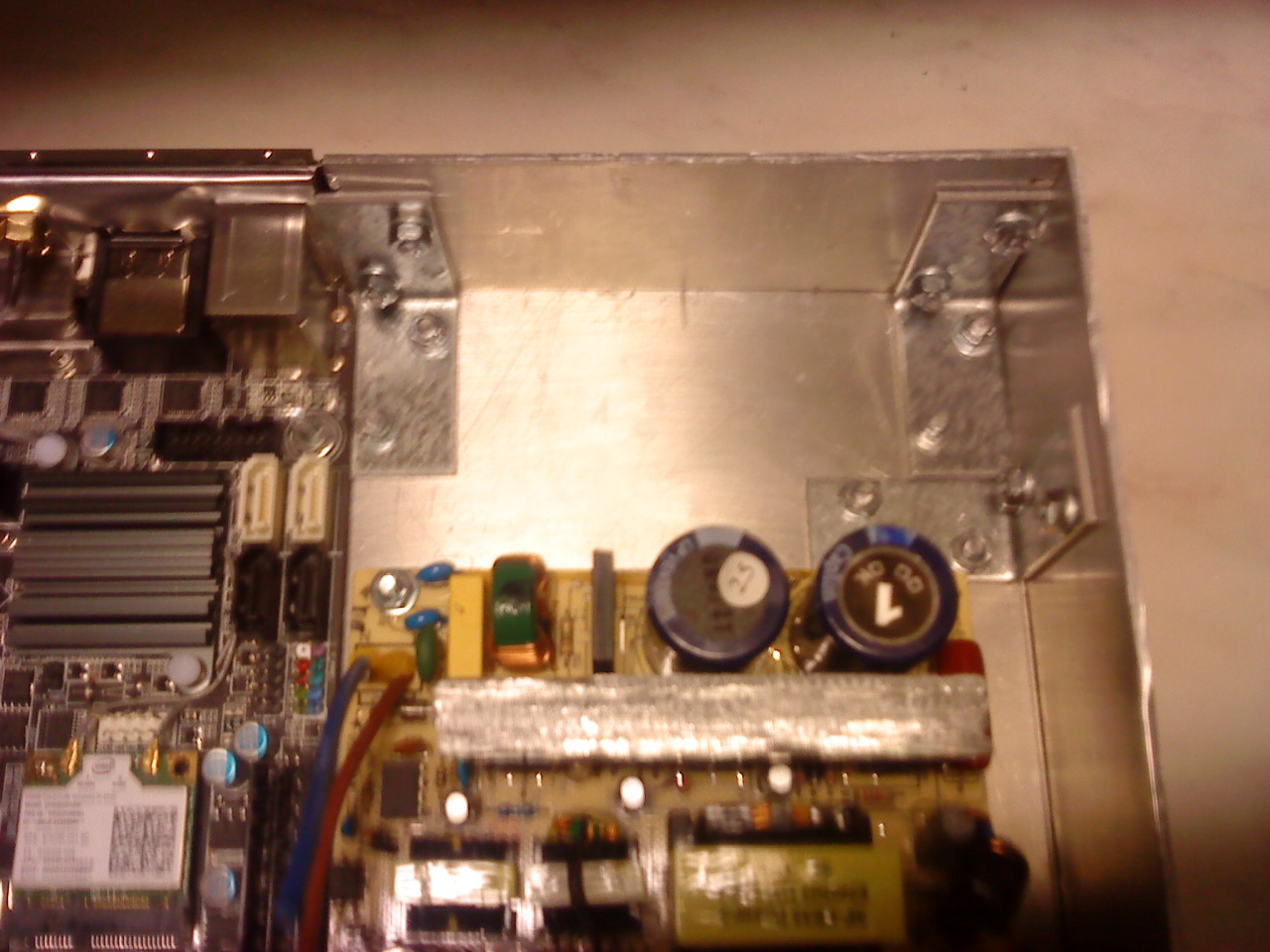

Det är trångt under huven. Här är det ett strippat nätaggregat som passas in.

x

xx

x

x

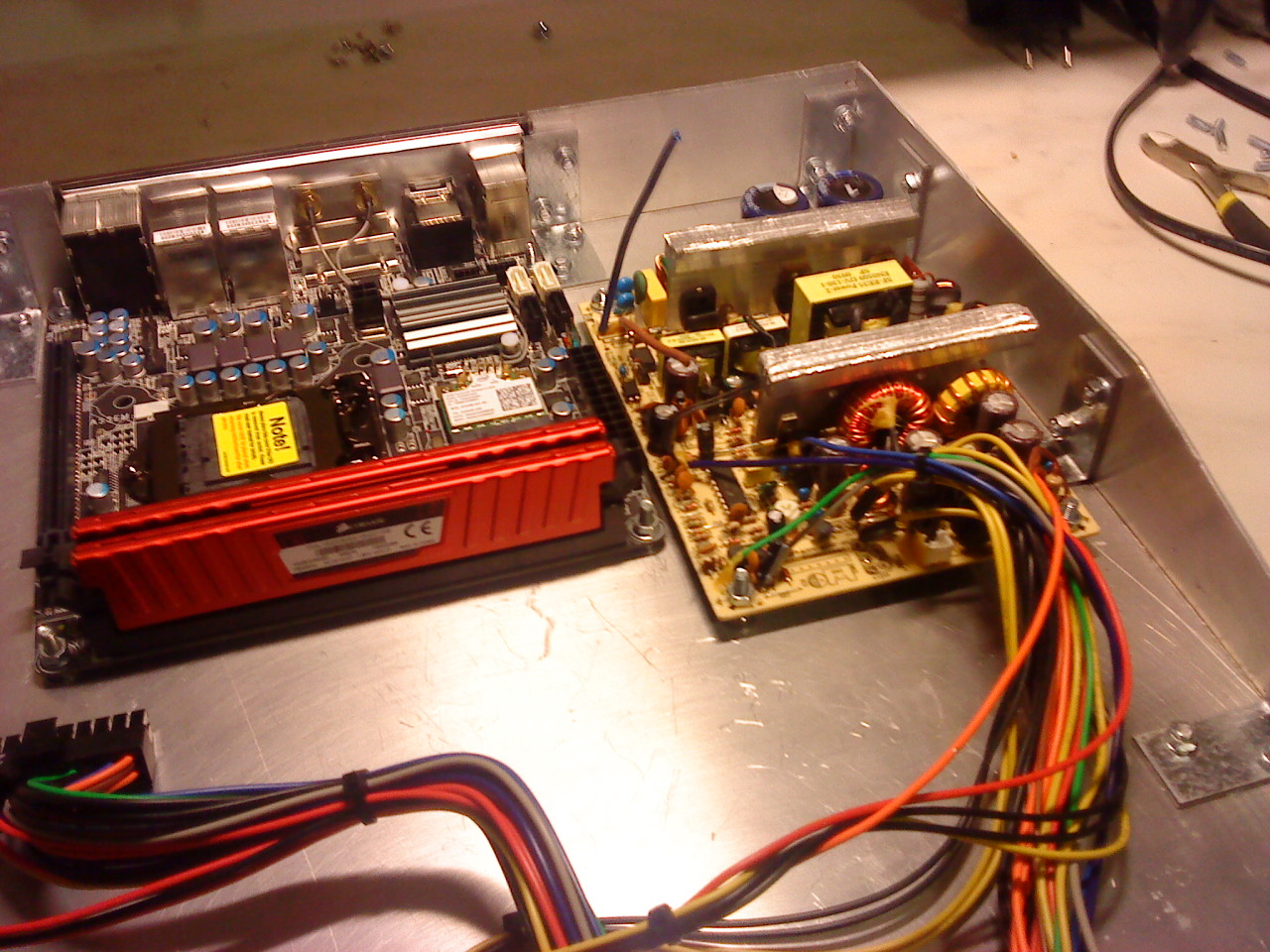

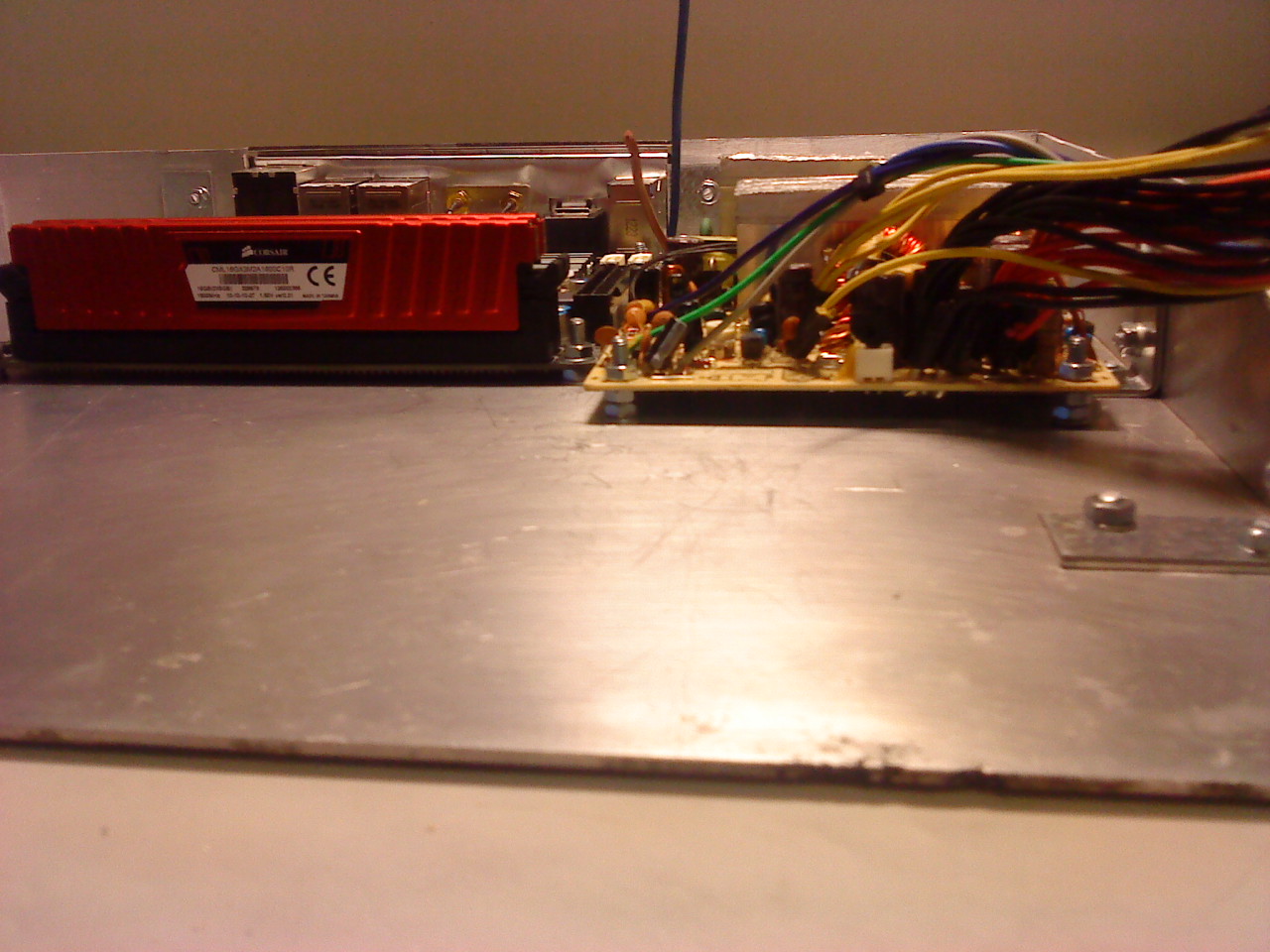

Nätaggregatet på plats och fastskruvat.

x

x

x

x

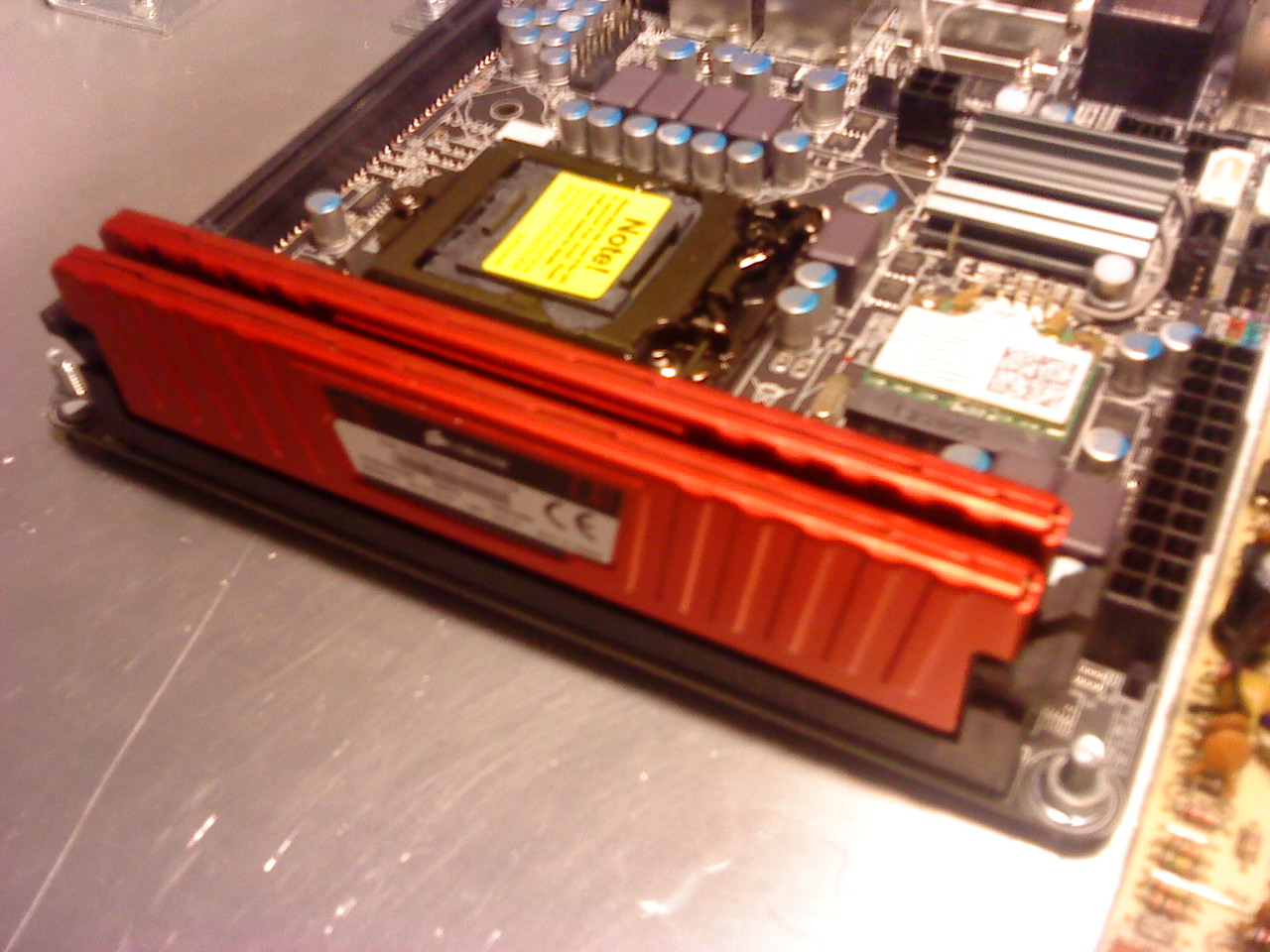

2st 8Gb (=16Gb) internminnen med kylflänsar används.

x

x

x

x

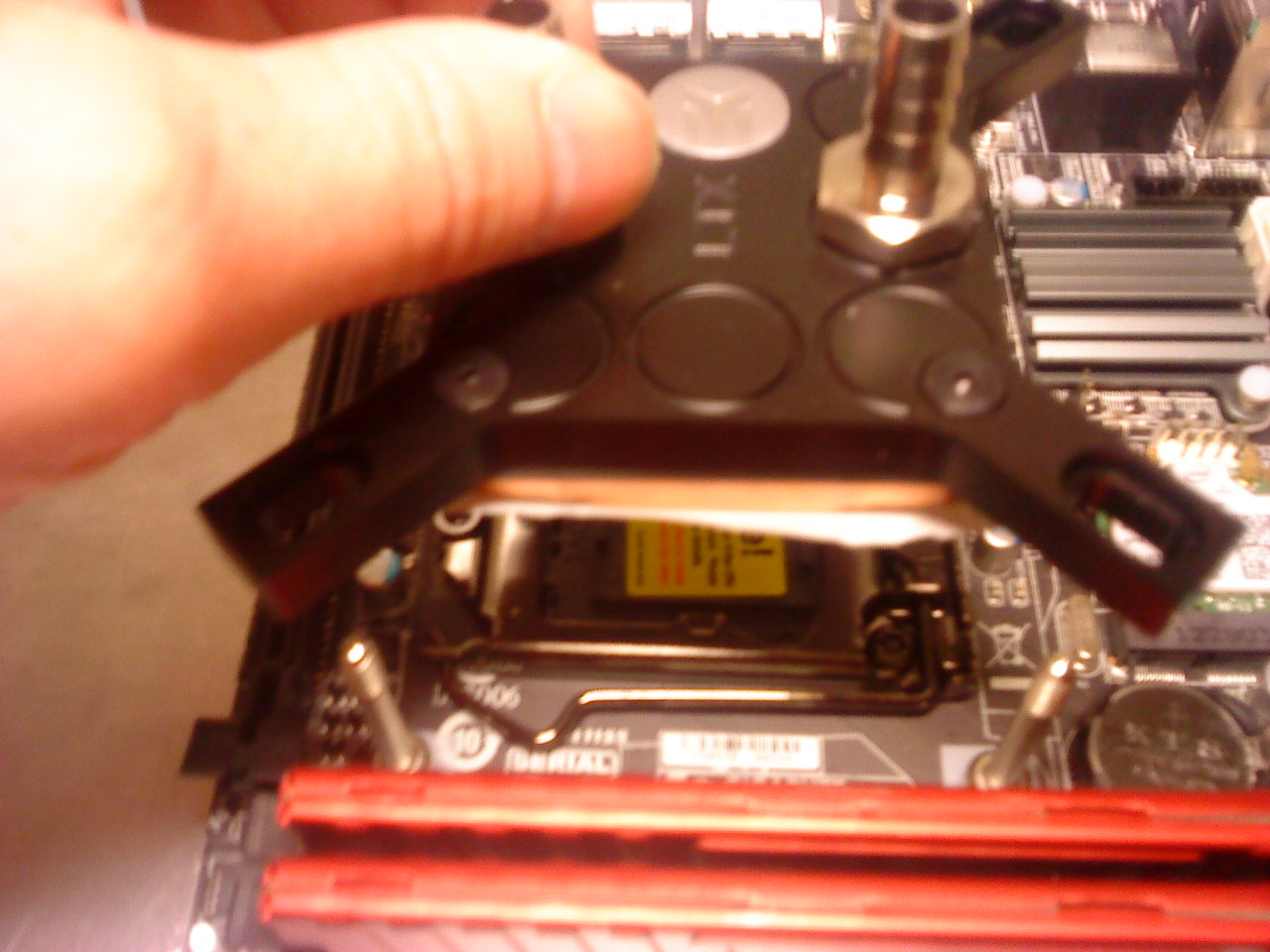

Processorkylarblocket sätts på plats över processorn.

x

x

x

x

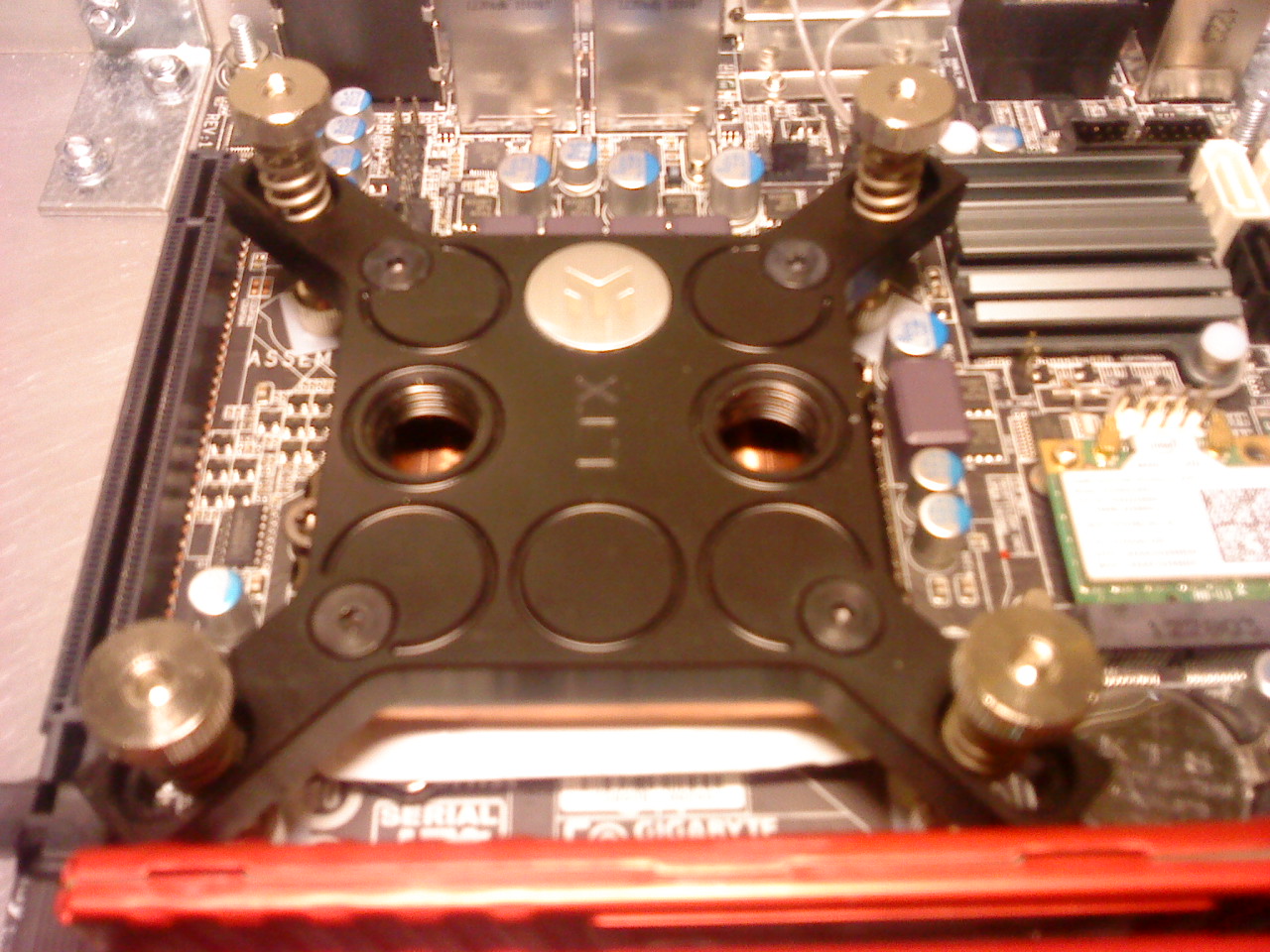

Processorkylarblocket monterat. Man ser här hålen för vattnet.

x

x

x

x

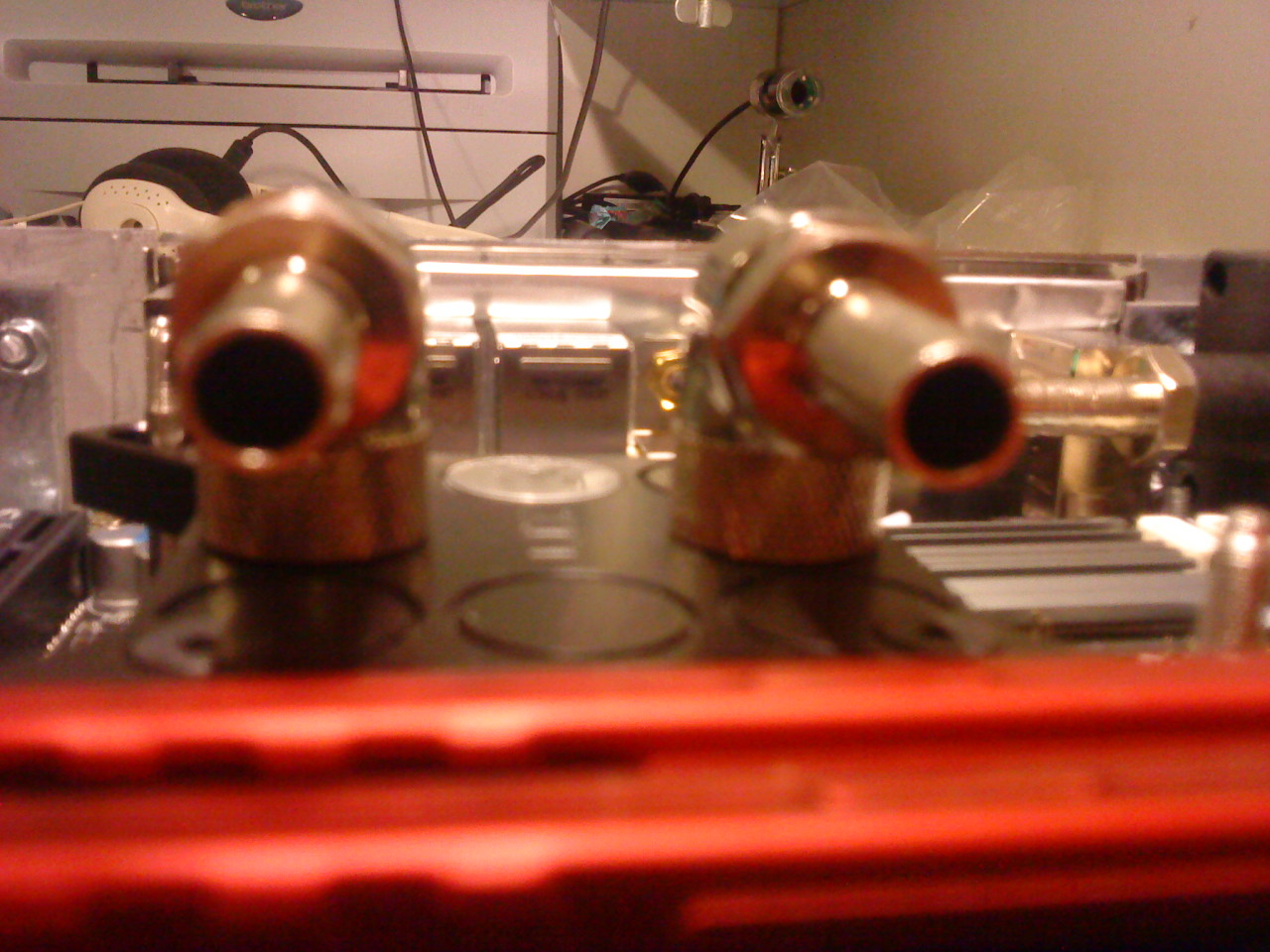

Vattenkopplingar monterade på kylarblocket.

x

x

x

x

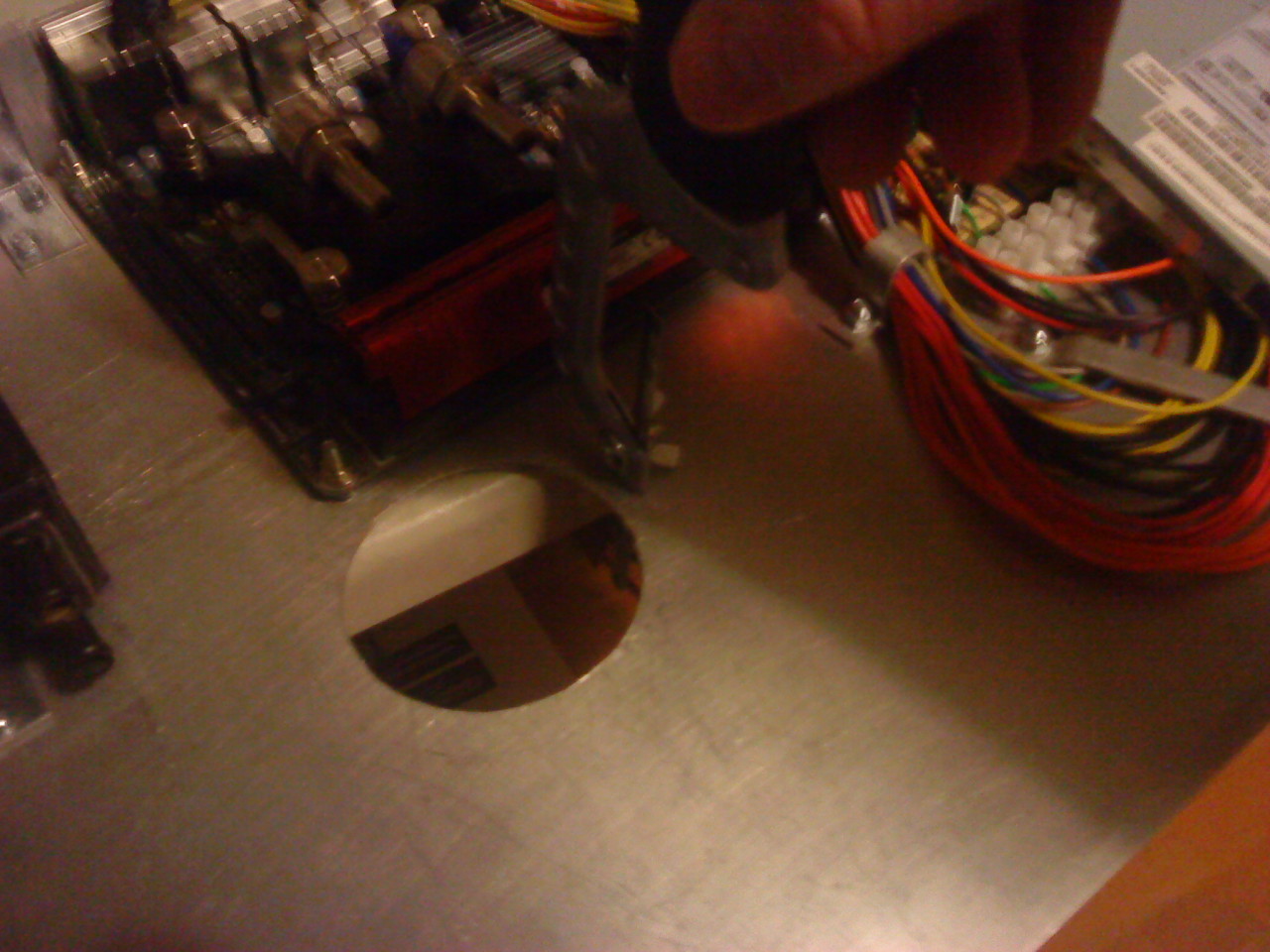

Under maskinen tas upp hål för inkommande luft. Två skall sågas, här är ett av dem klar (plockar ur elektroniken när jag sågar, visar bara hur det ser ut med sågen på plats).

x

x

x

x

Öppning för Slott-in DVD sågas upp.

x

x

x

x

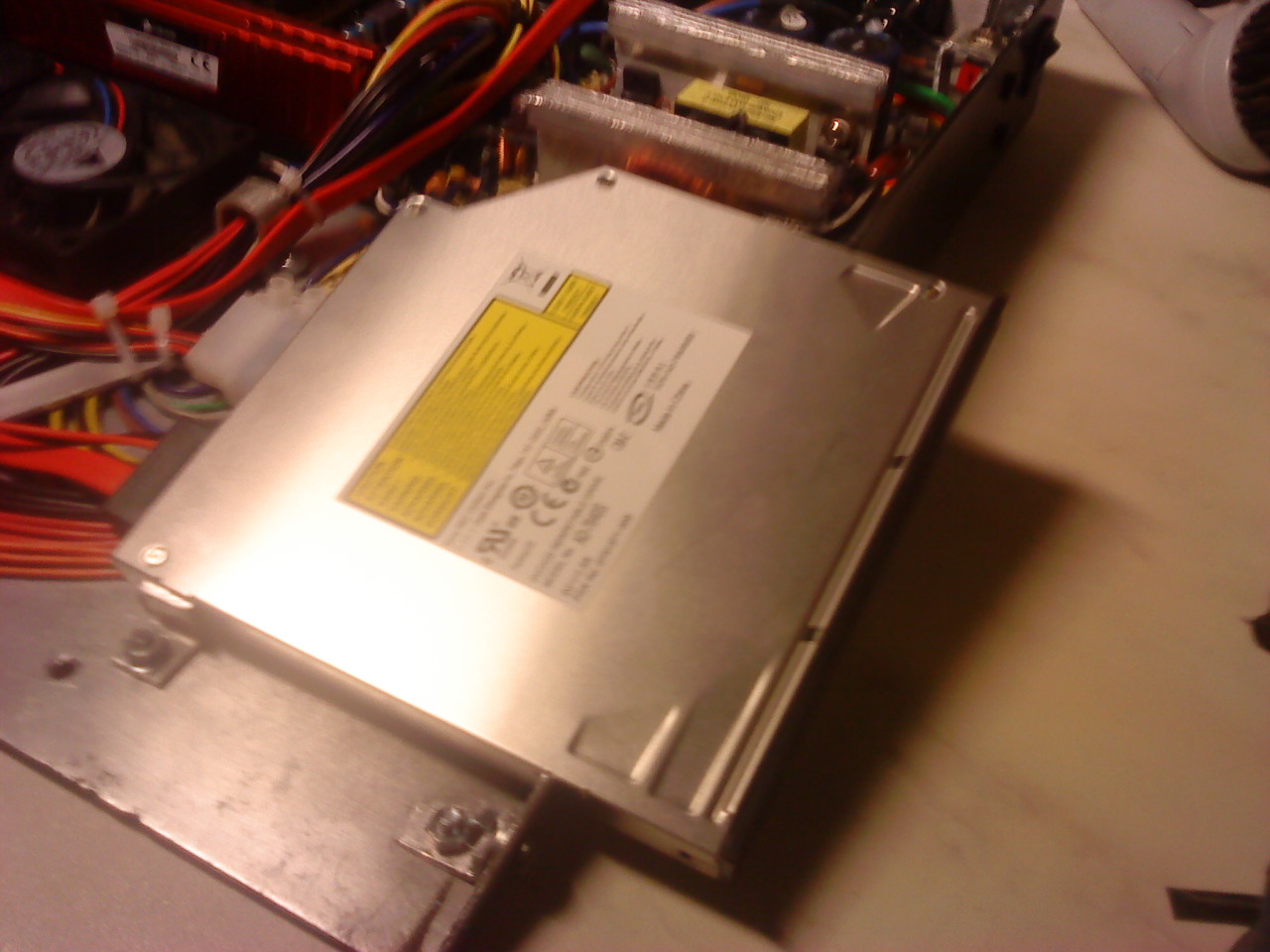

Slott-in DVD monterad.

x

x

x

x

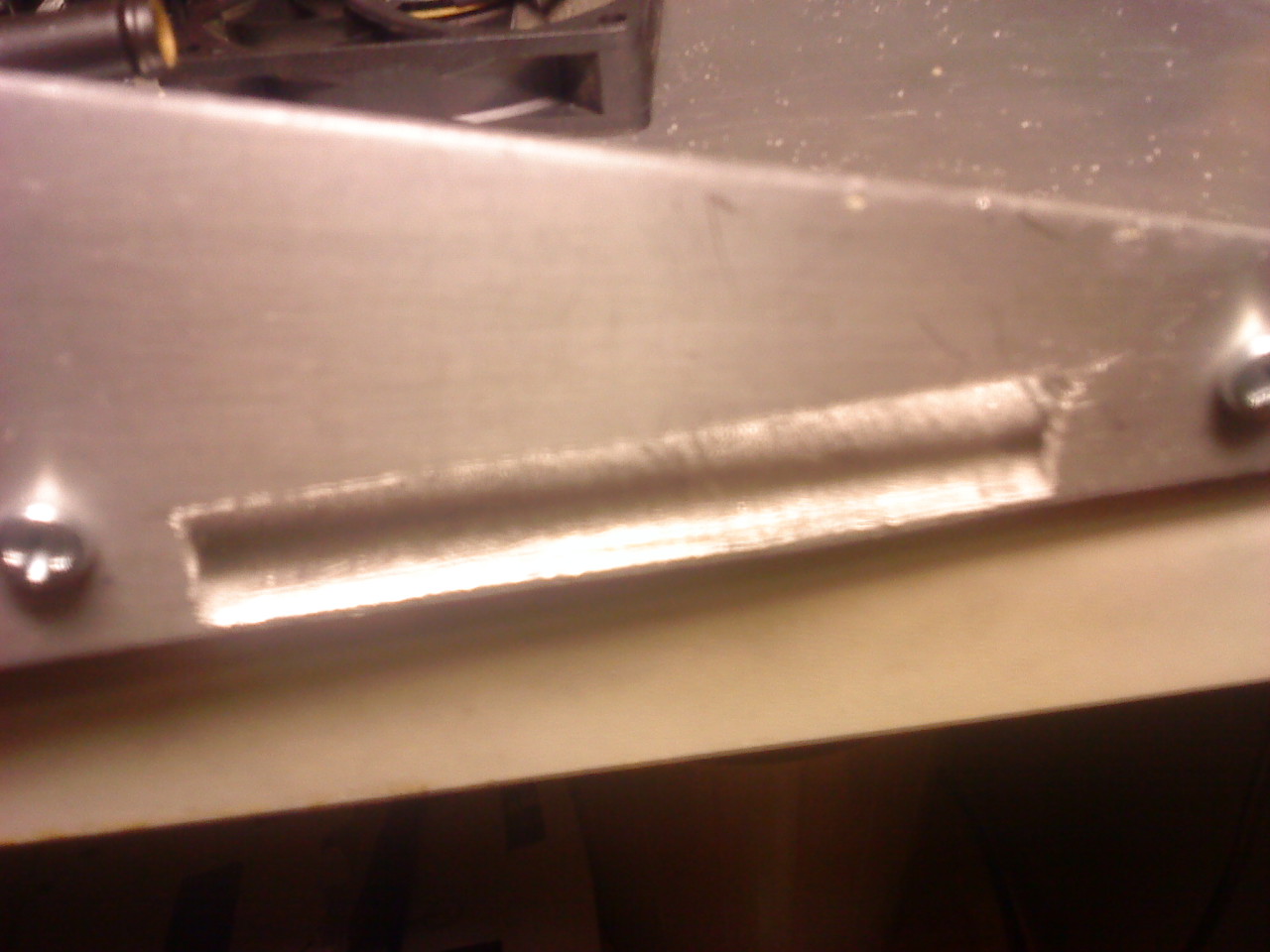

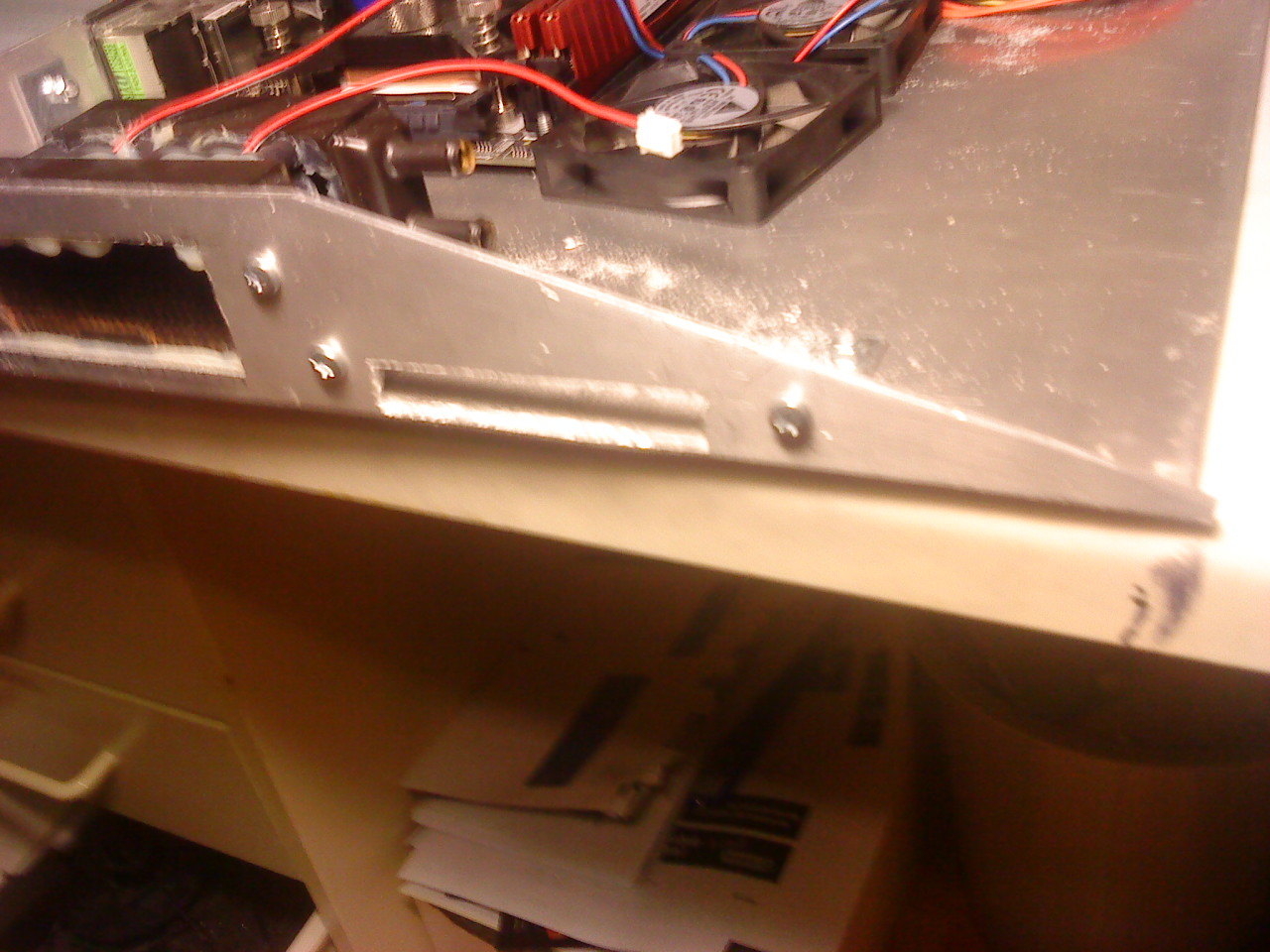

Hål för utbytbar hårddisk har sågats upp.

x

x

x

x

x

x

x

x

Hårddisken (SSD) utan mekanism har monterats samt fläktar och en del av kylarpaketet.

x

x

x

x

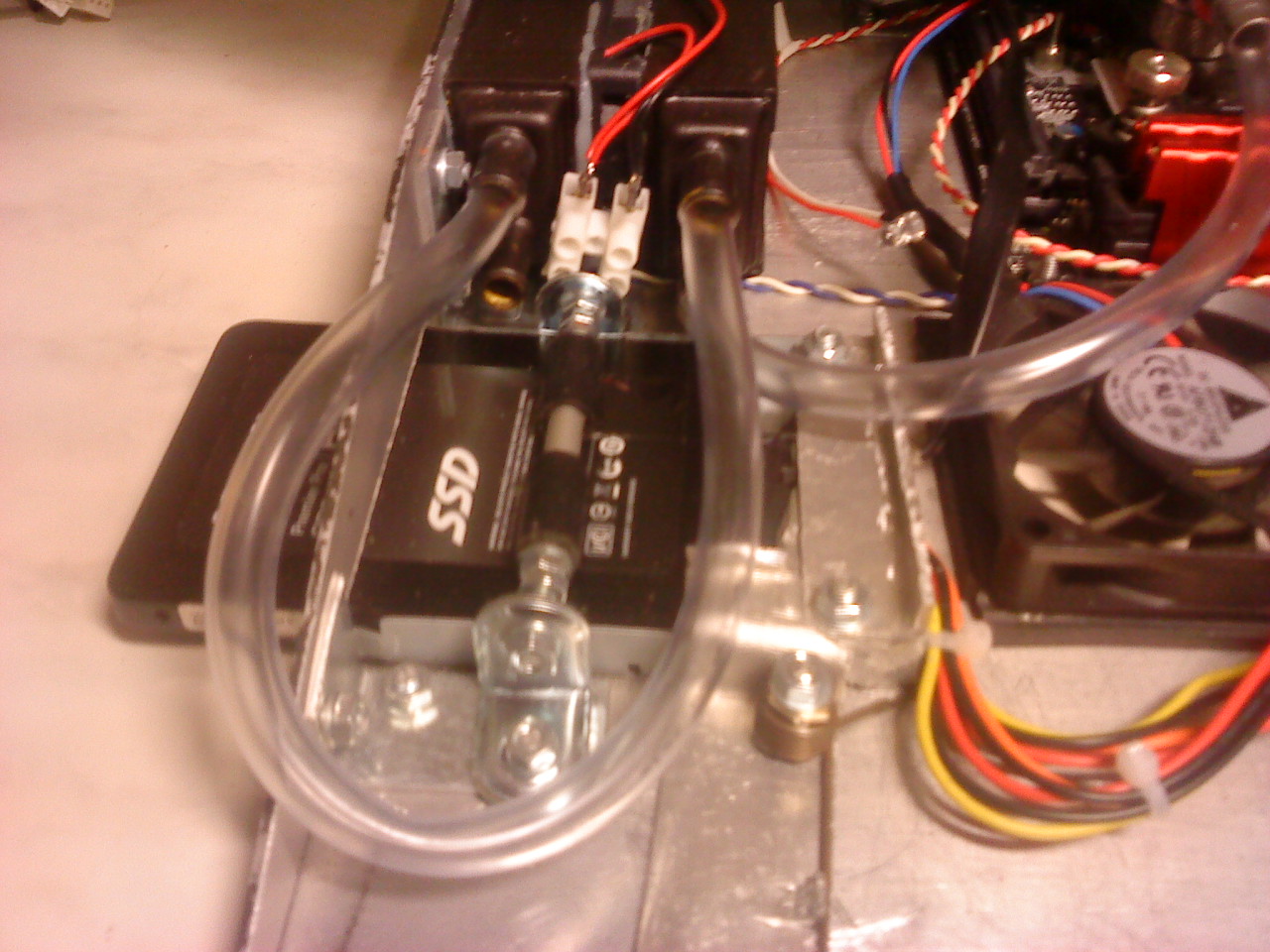

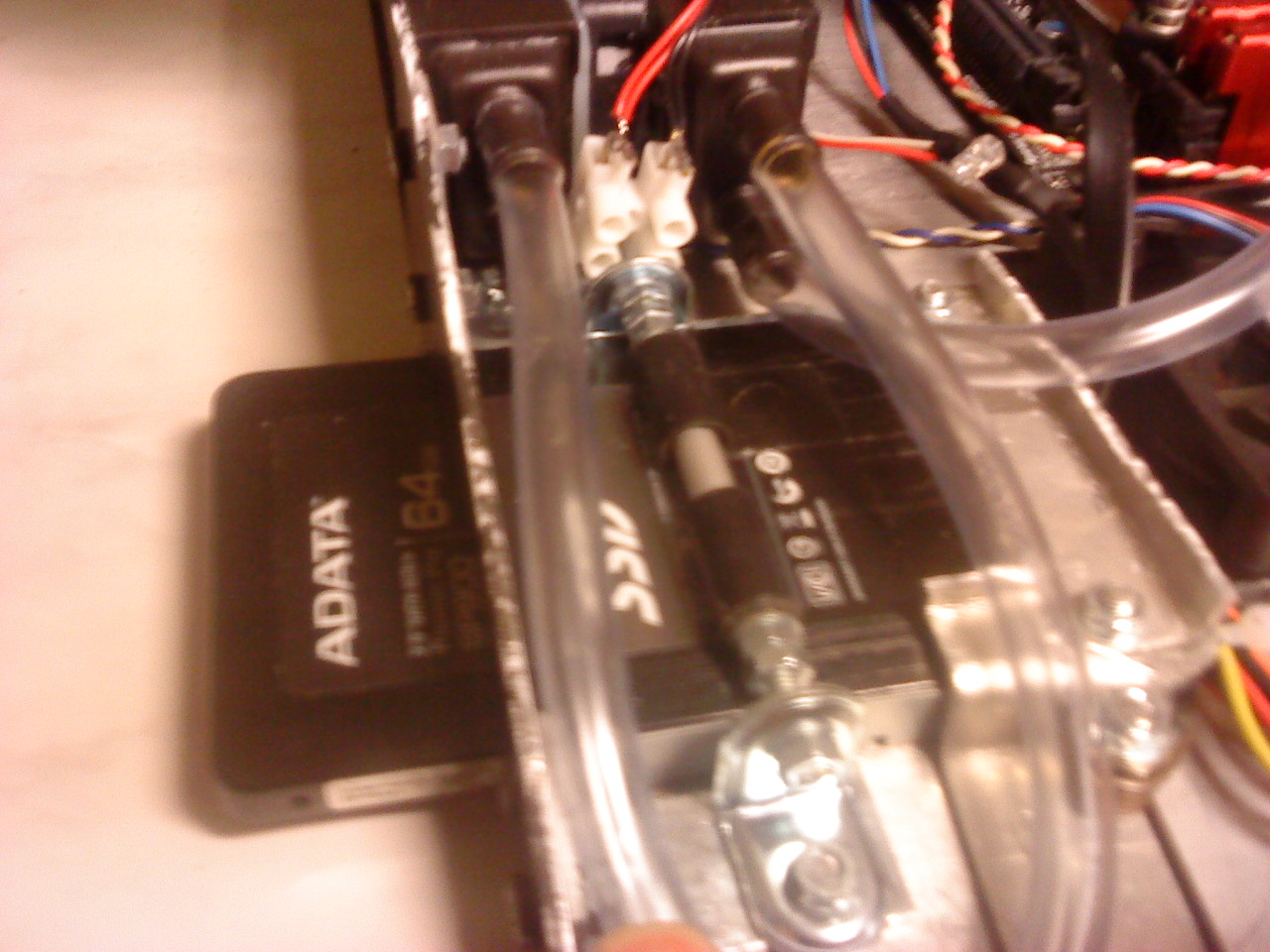

Dragningen av kylslangar har påbörjats. Här är det bara två kylmoduler monterade. En tredje tillkom senare. Armen för att lösgöra hårddisken från kontakten går här ut framåt. Jag ändrade det sedan till att gå ut på sidan bredvid hårddisken.

x

x

x

x

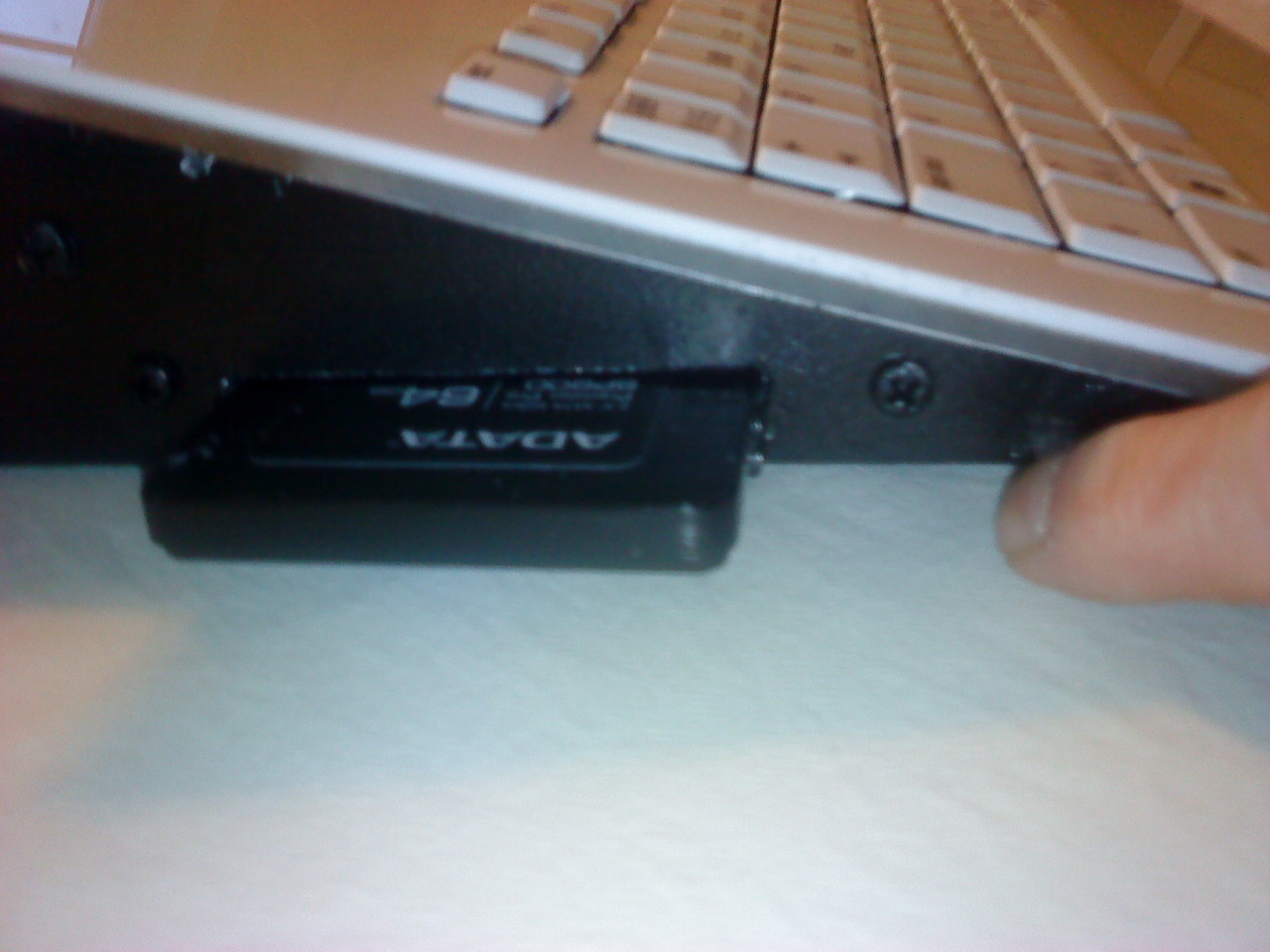

En närbild av den löstagbara hårddisken.

x

x

x

x

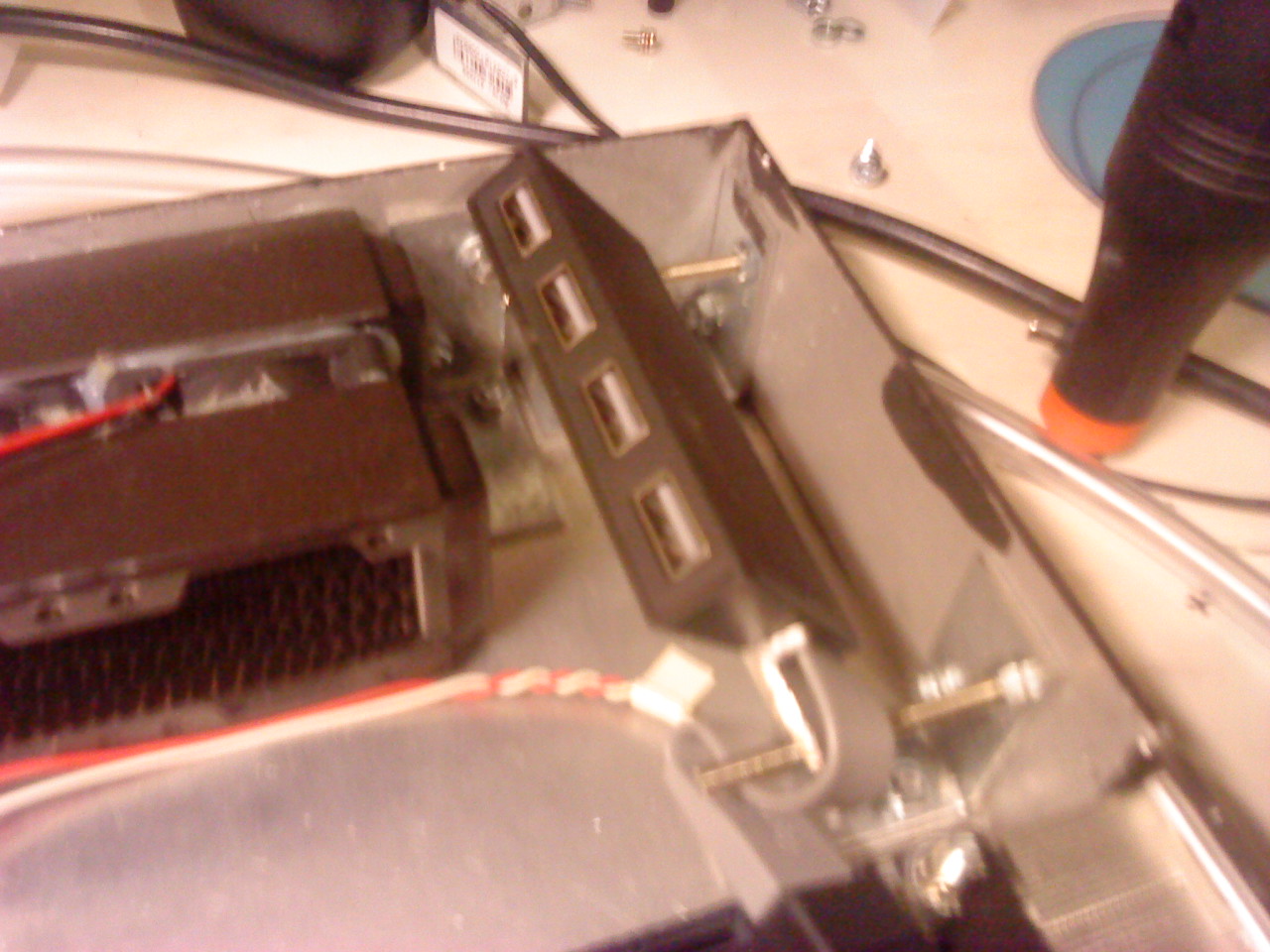

Montering av extra USB.

x

x

x

x

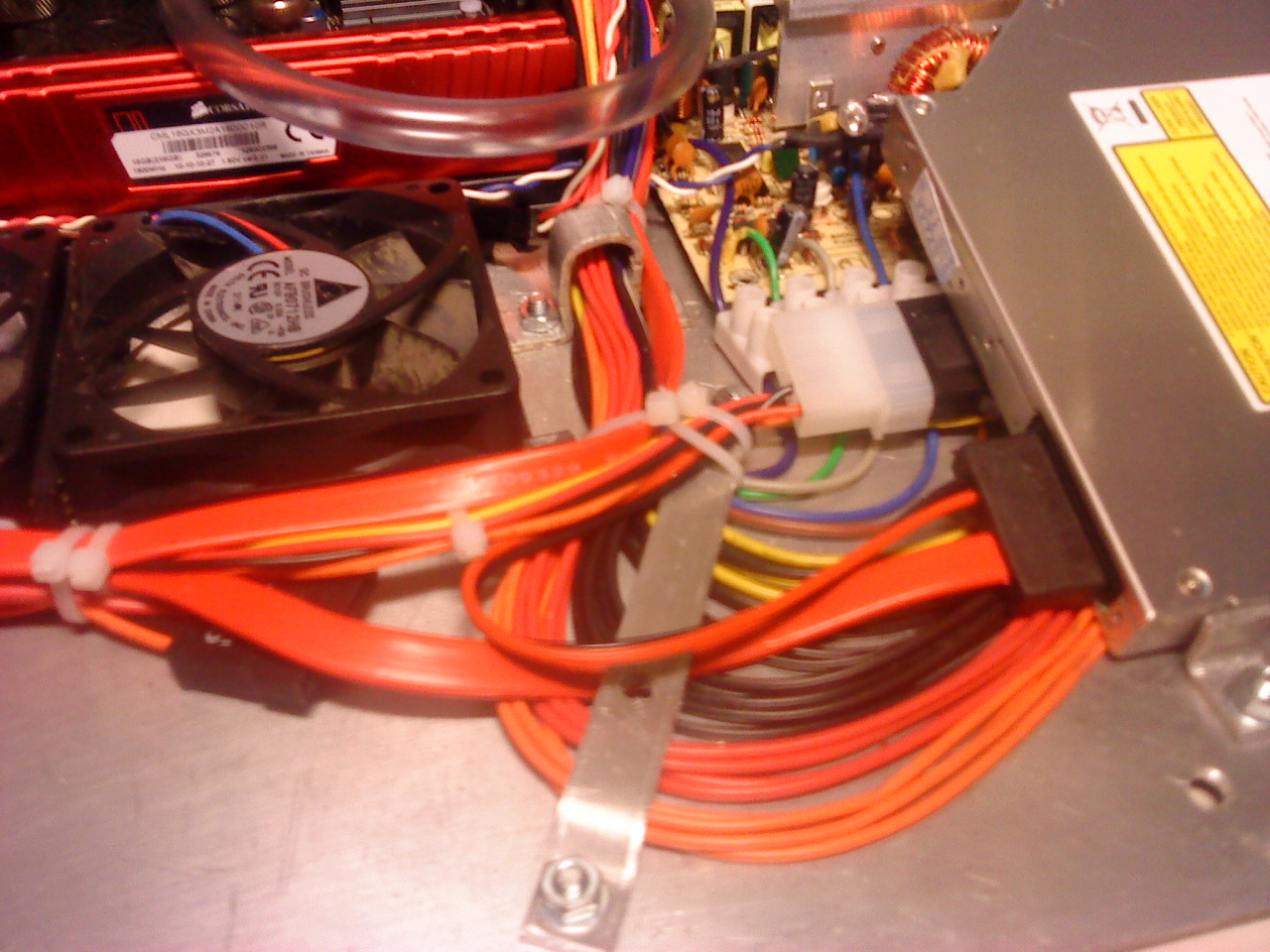

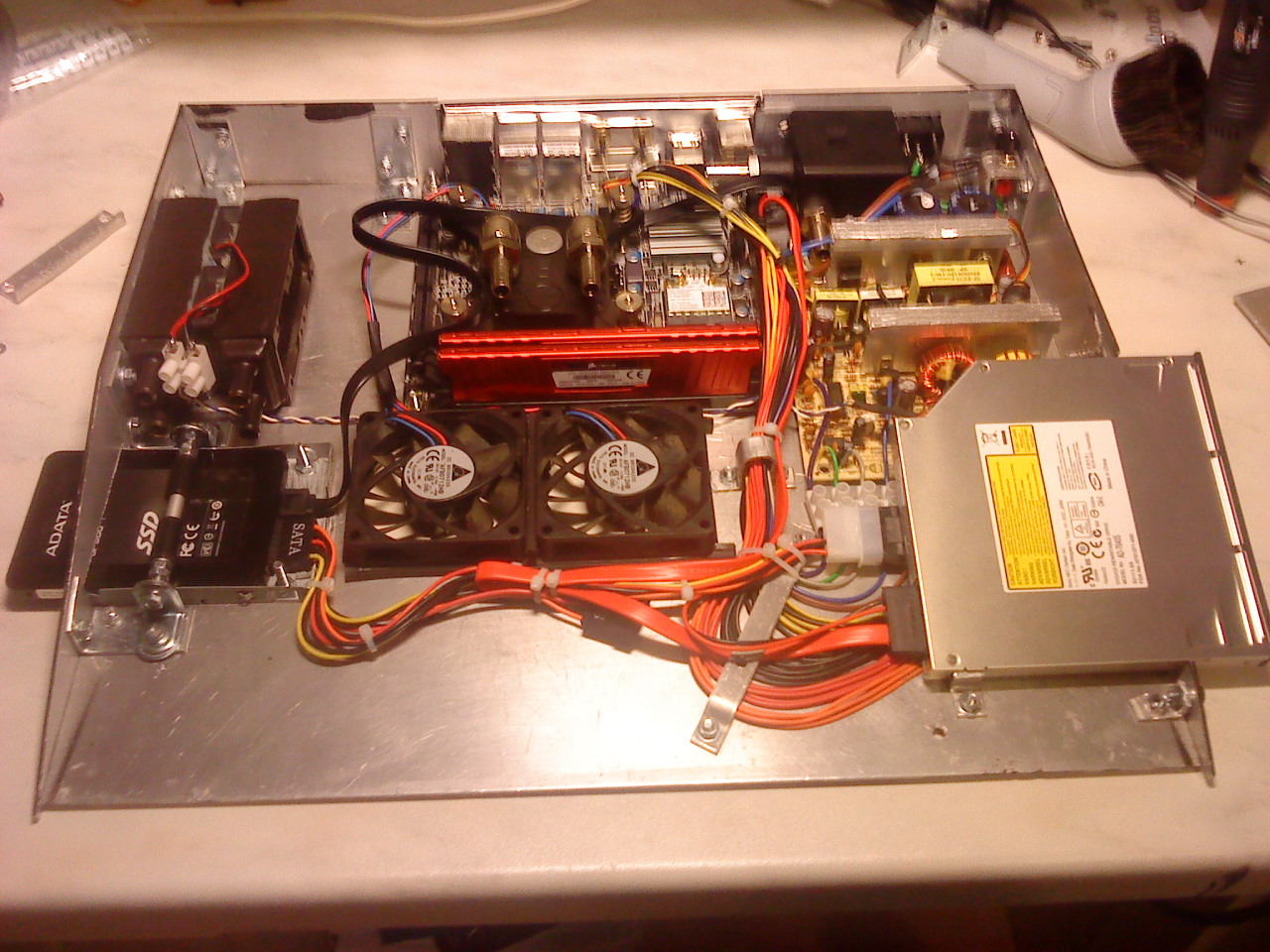

Kabeldragning har påbörjats.

x

x

x

x

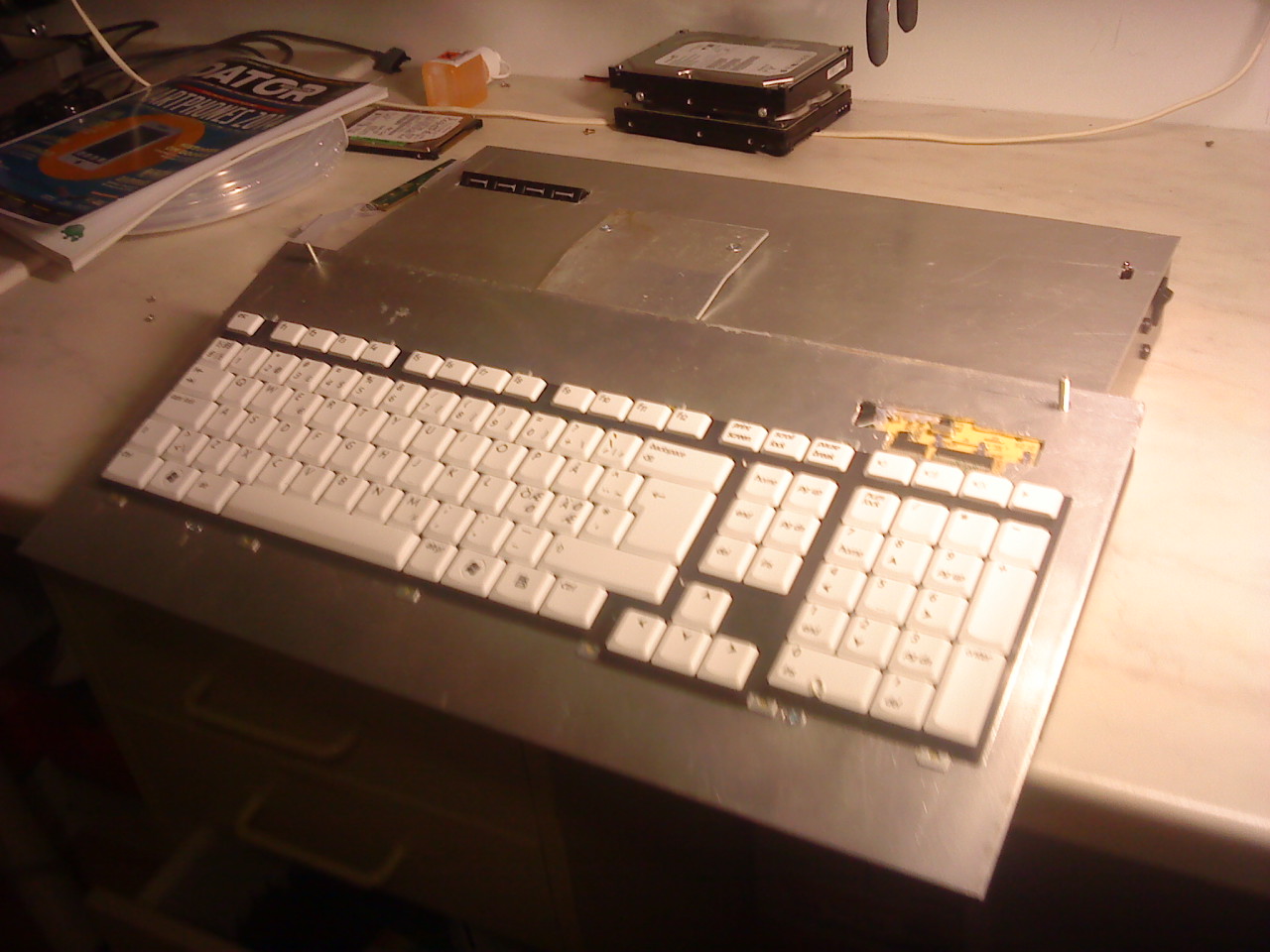

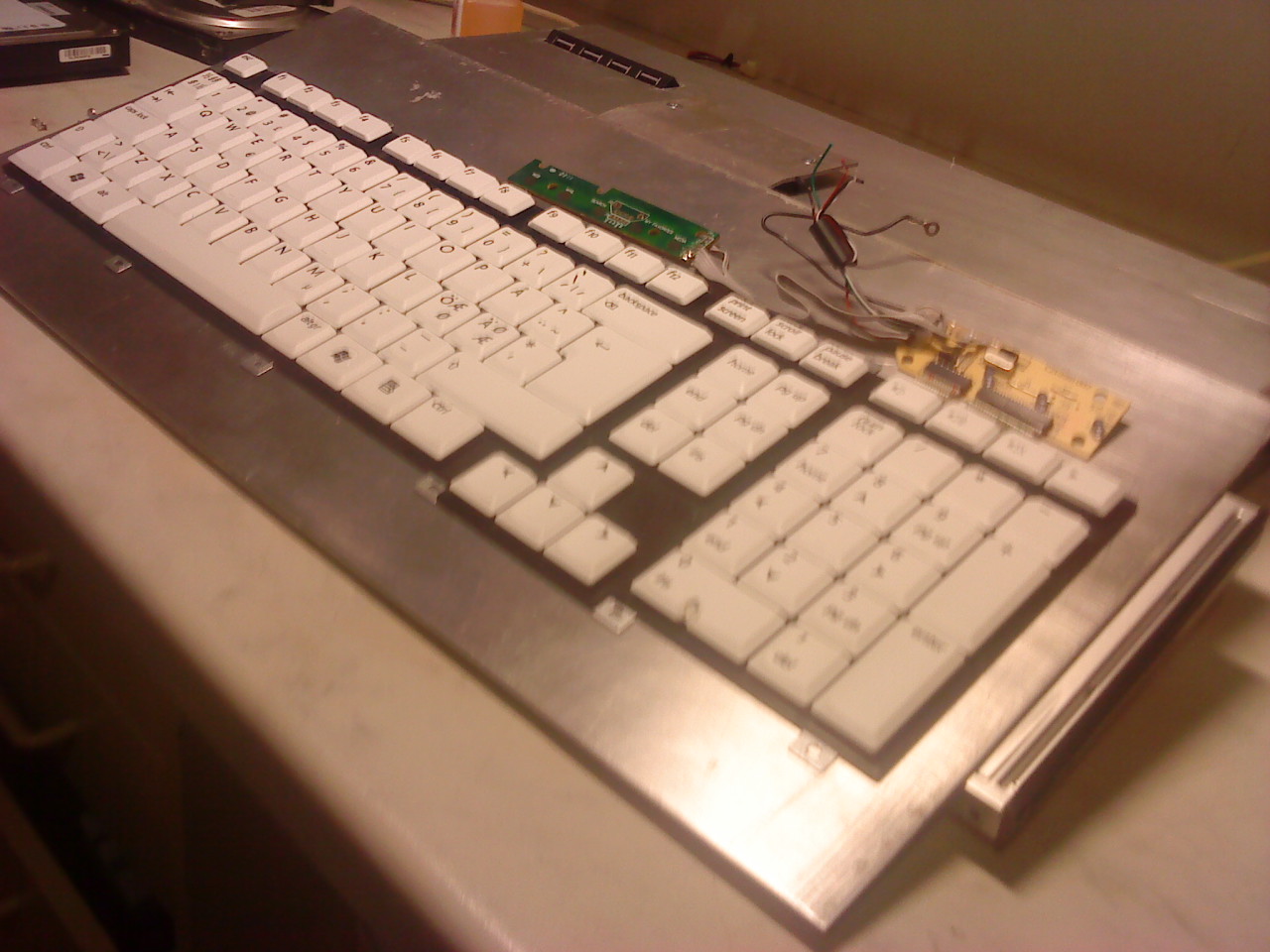

Tangentbordet av “klick”-typ har byggts in i en plåt.

x

x

x

x

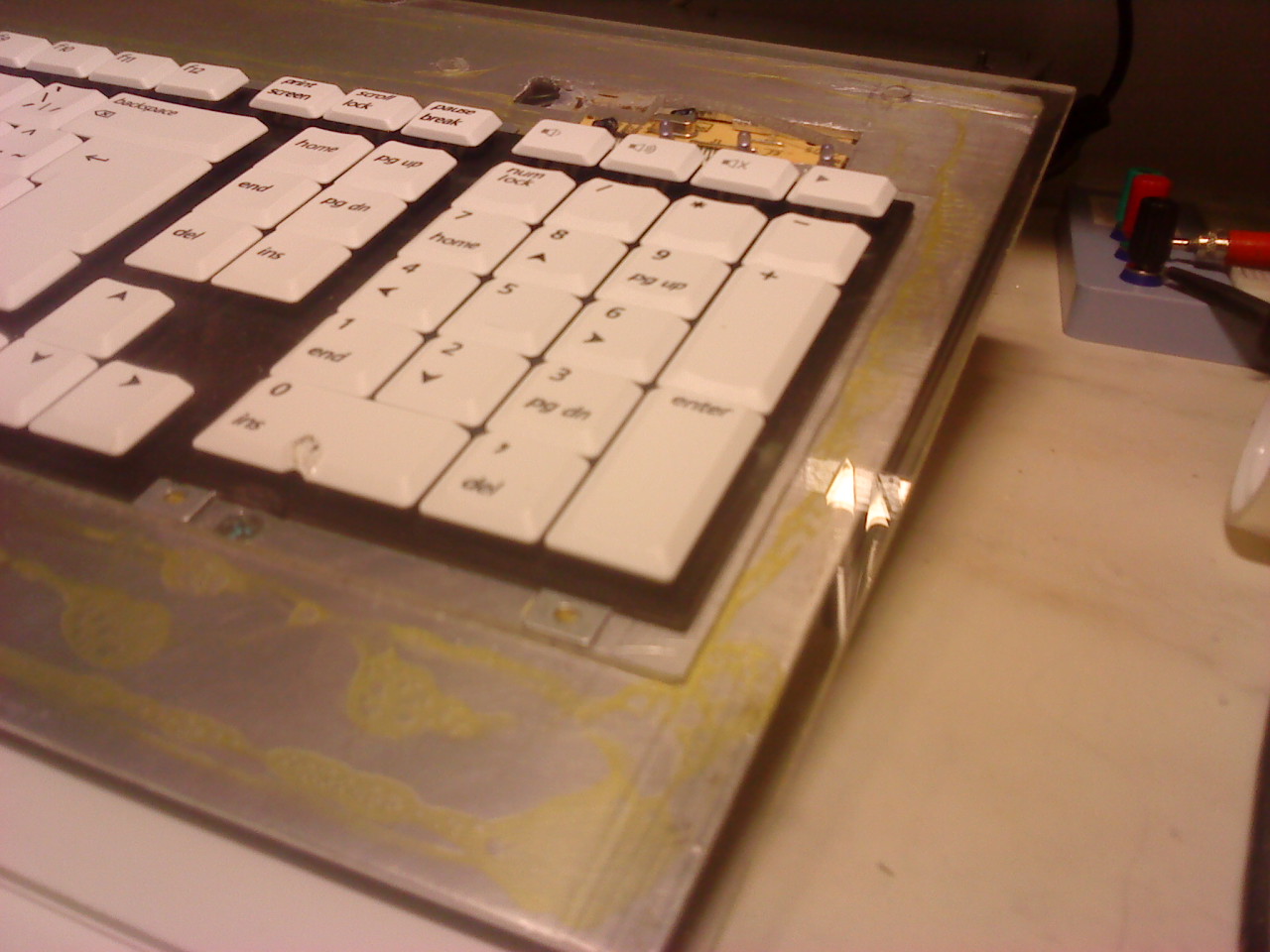

En 5mm genomskinlig plastskiva har sågats ur och limmats fast ovanpå tangentbordsplåten.

x

x

x

x

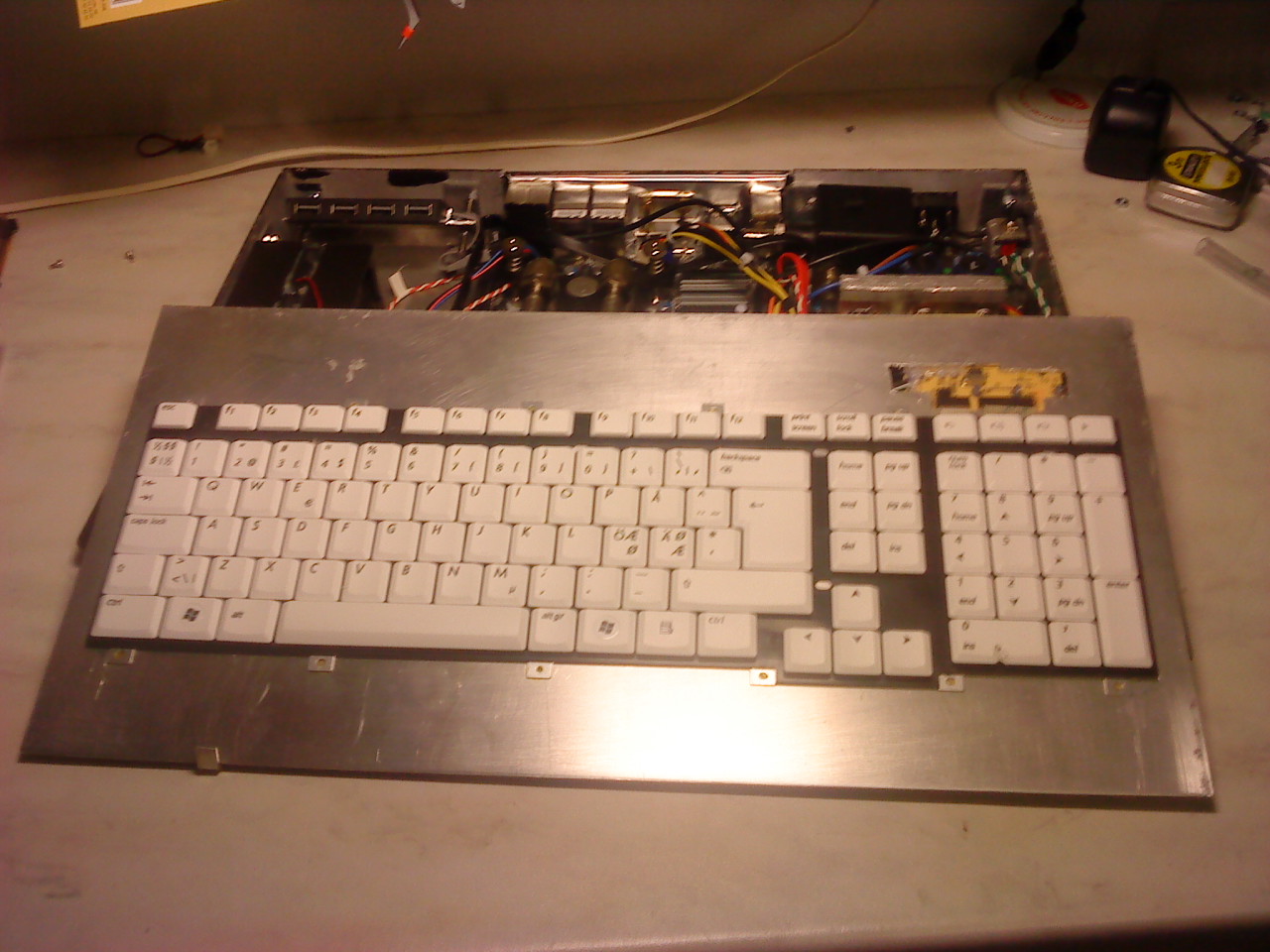

Tangentbordet och locket har provmonterats här. Lägg märke till USB-kontakterna längst bak till vänster.

x

x

x

x

I bakgrunden syns hela datorns innanmäte. det kommer dock att bli fler detaljer monterade, bla en kylare till.

x

x

x

x

längst bak till höger skymtar den svarta vattenpumpen. Slangdragningen är inte klar ännu.

x

x

x

x

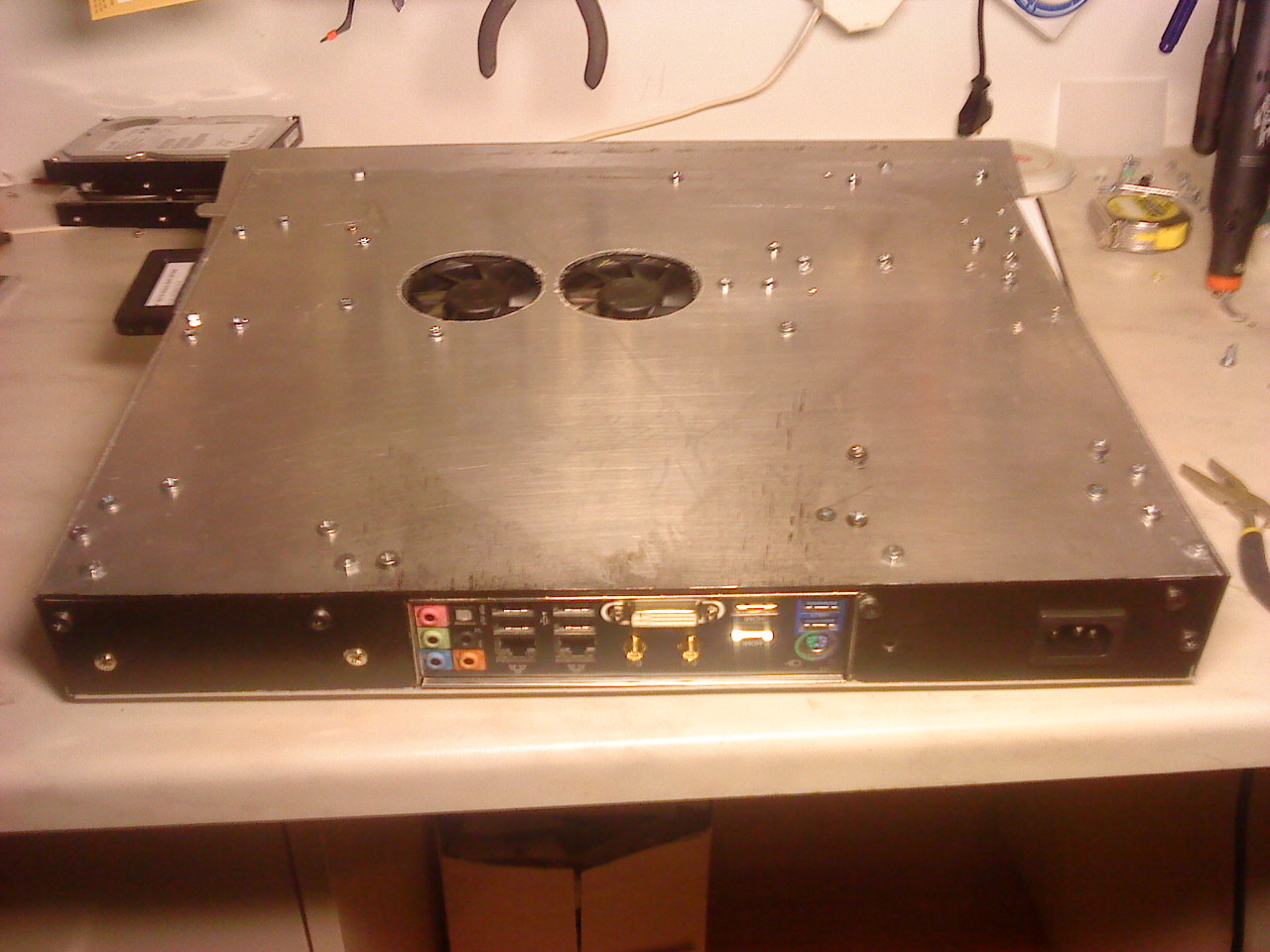

Undersidan av datorn visar de två fläktintagen med fläktar.

x

x

x

x

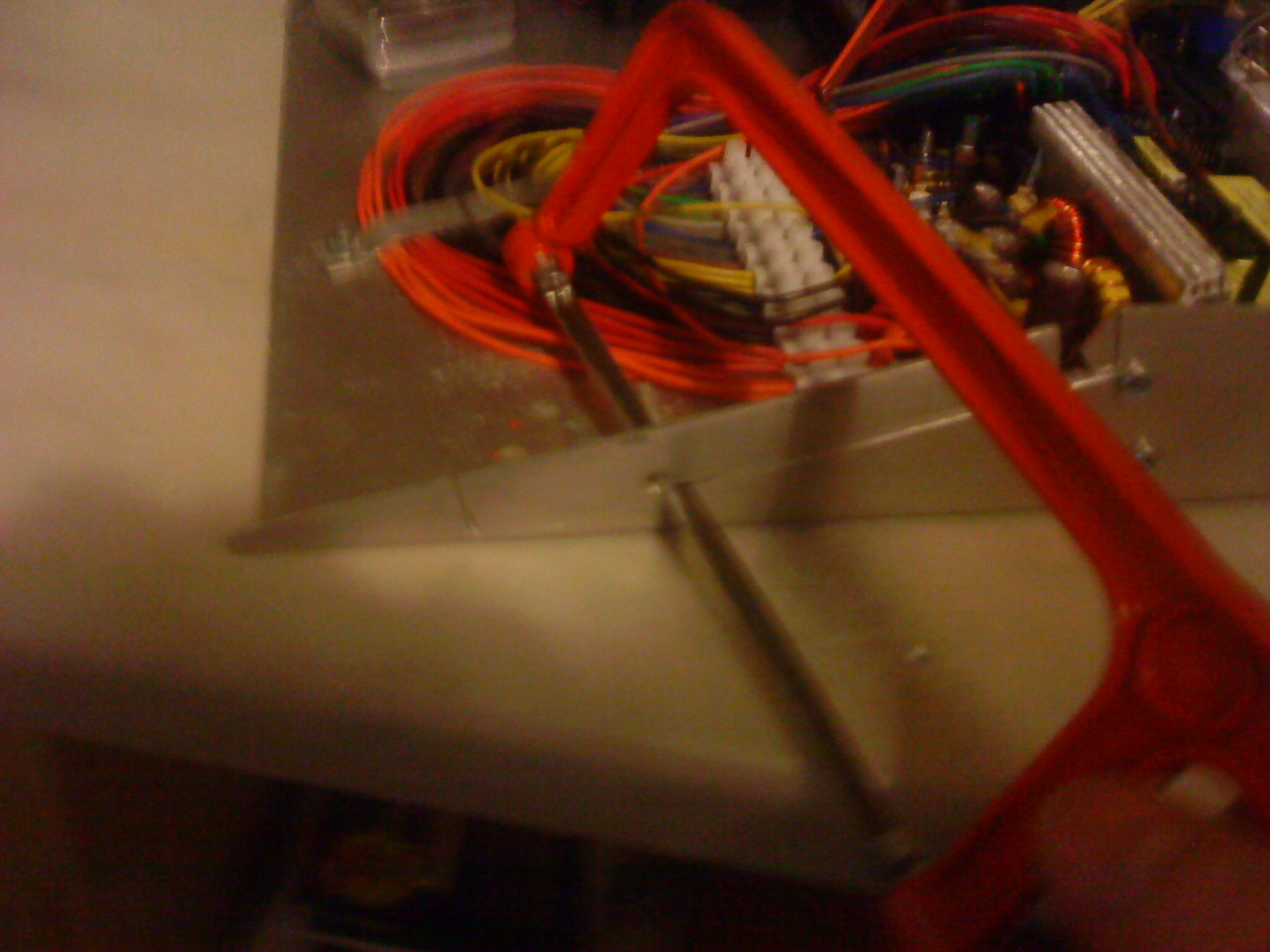

Datorns tangentbordsplåt skall kläs i vit plast och här har sågningen av den börjat.

x

x

x

x

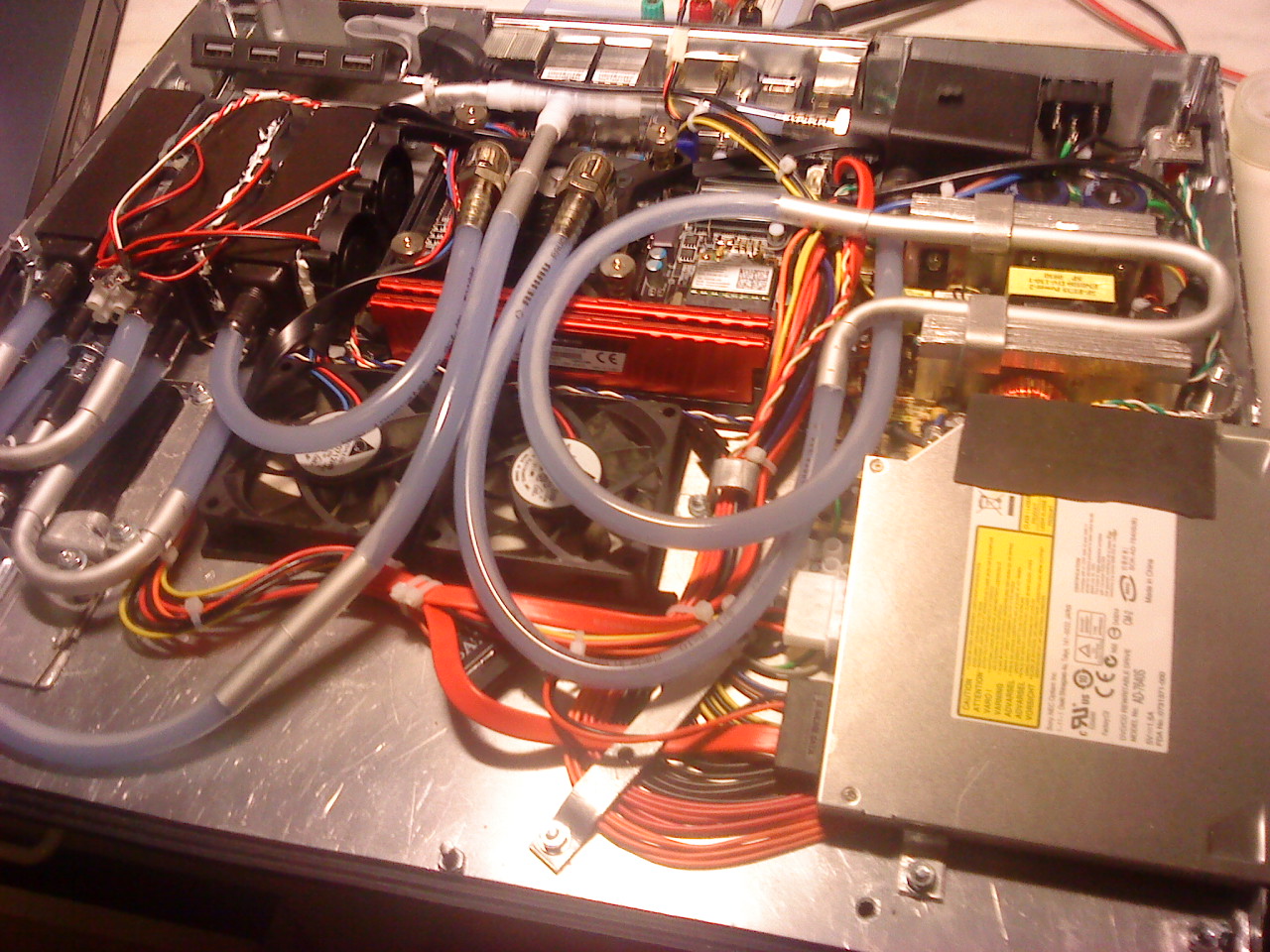

Den tredje kylmodulen är monterad, slangarna dragna och vatten är fyllt. Lägg märke till kylningen av nätaggregatet av ett böjt alu-rör till höger i bild. Det börjar bli trångt under huven nu….

x

x

x

x

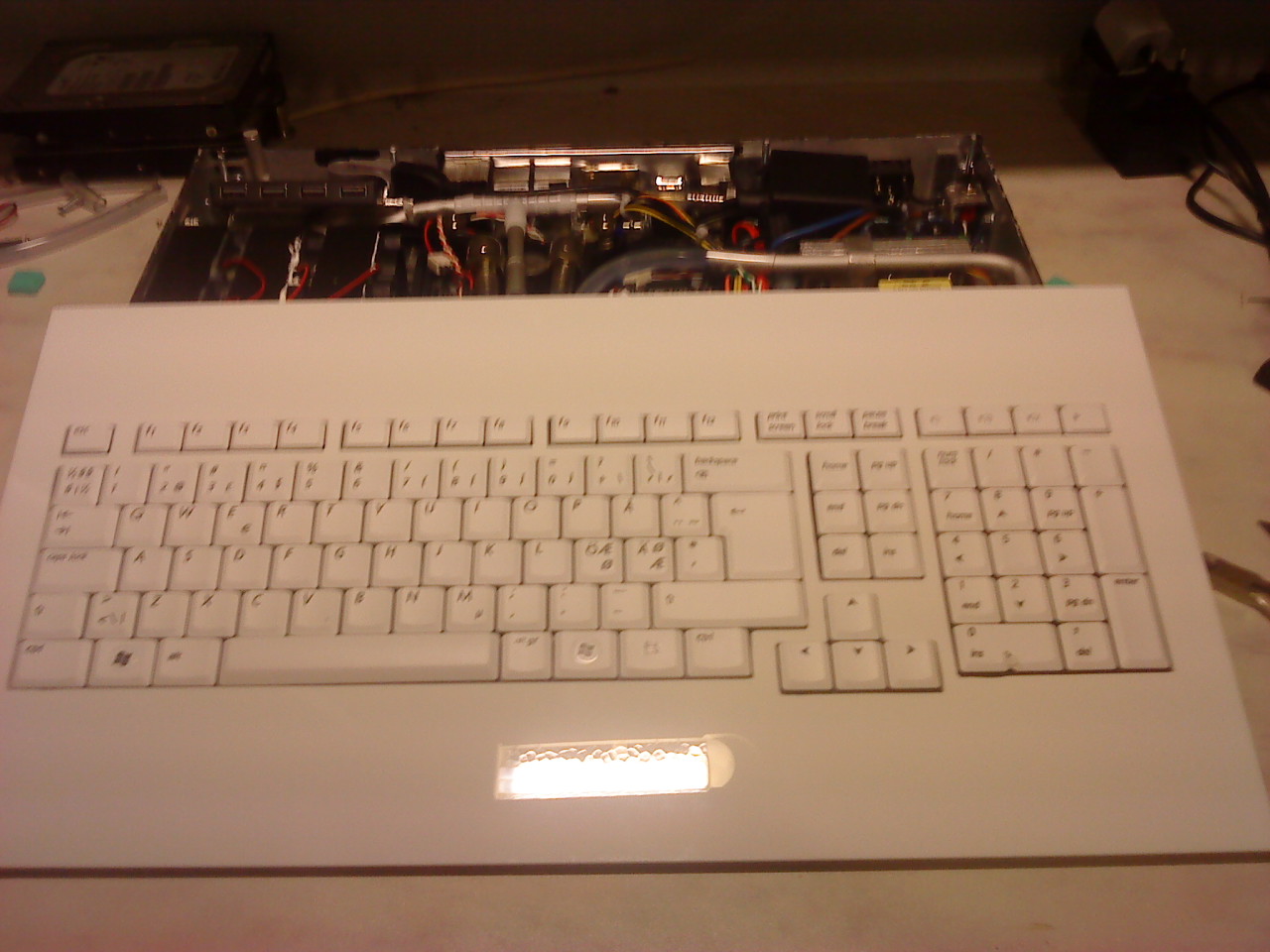

Tangentbordet är klädd med utsågad 3mm vit högglansplast och under den 3 mm genomskinlig plats som ligger på en 2mm aluminiumplåt. Den genomskinliga plasten skall bära fram datorns olika ljussken från lampor.

x

x

Dx

x

Datorn klar

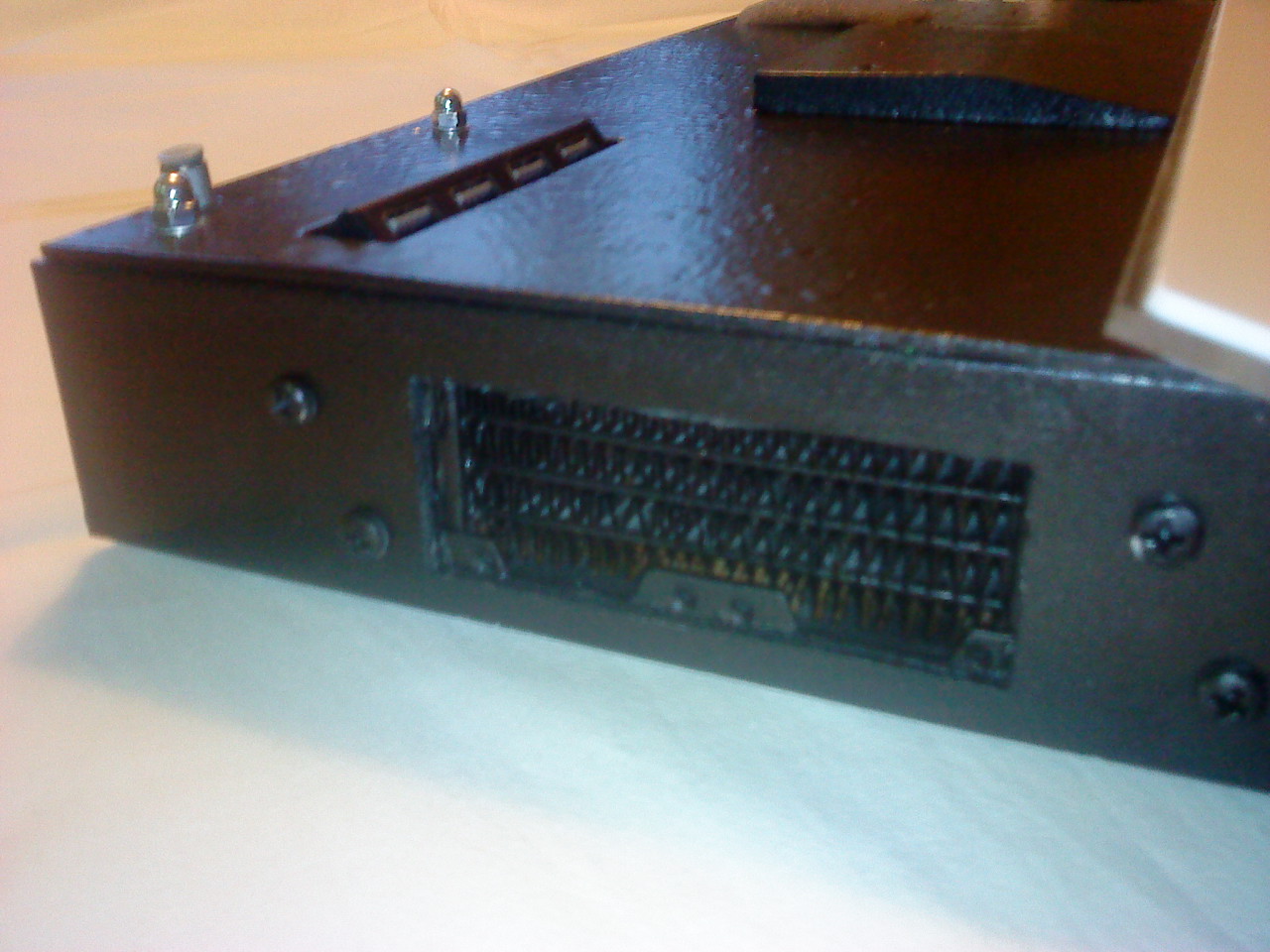

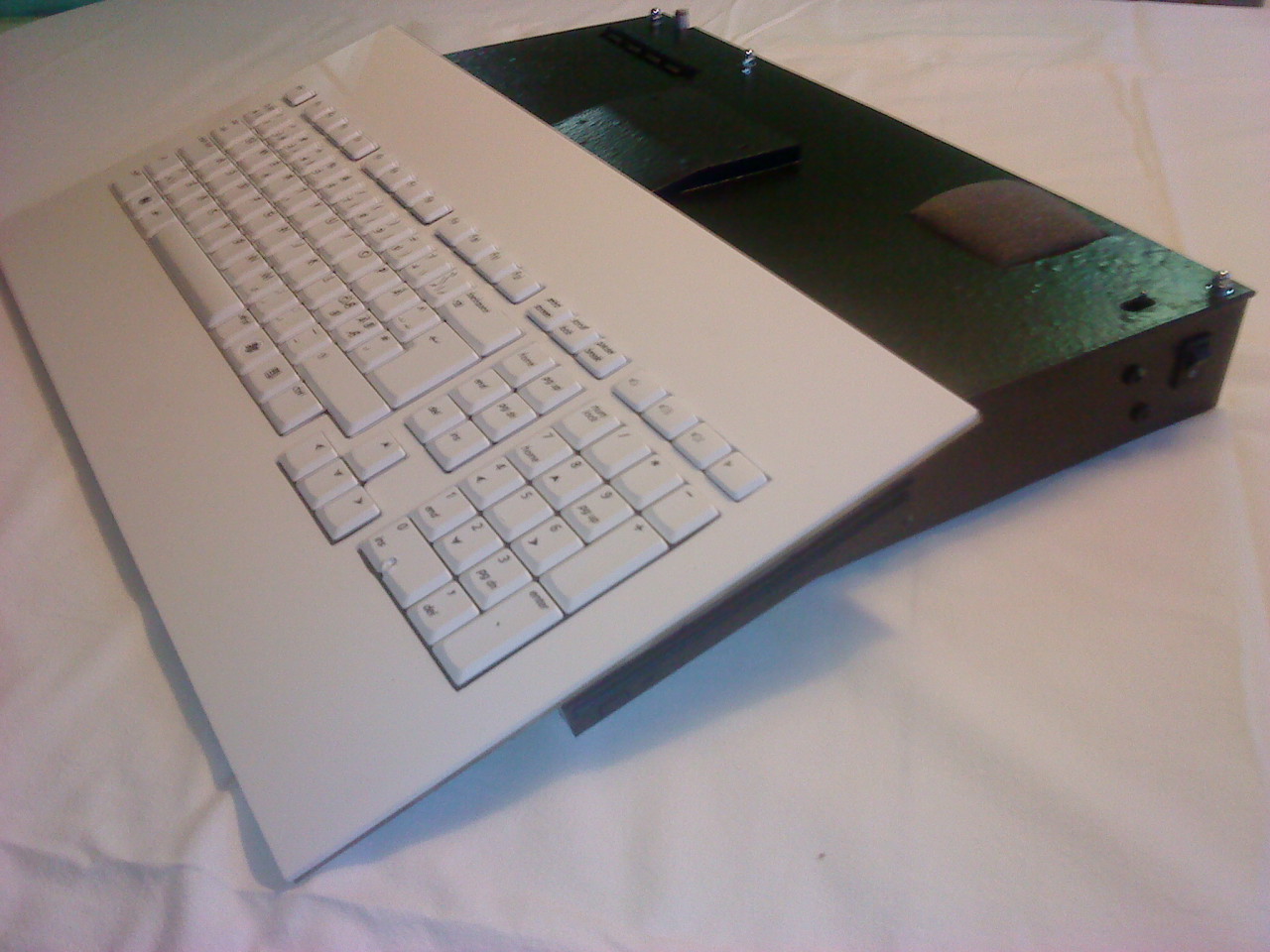

Överdelen på datorn är lackad i svart krymplack (blev inte så bra). Lägg märke till kylluftutloppet.

x

x

x

x

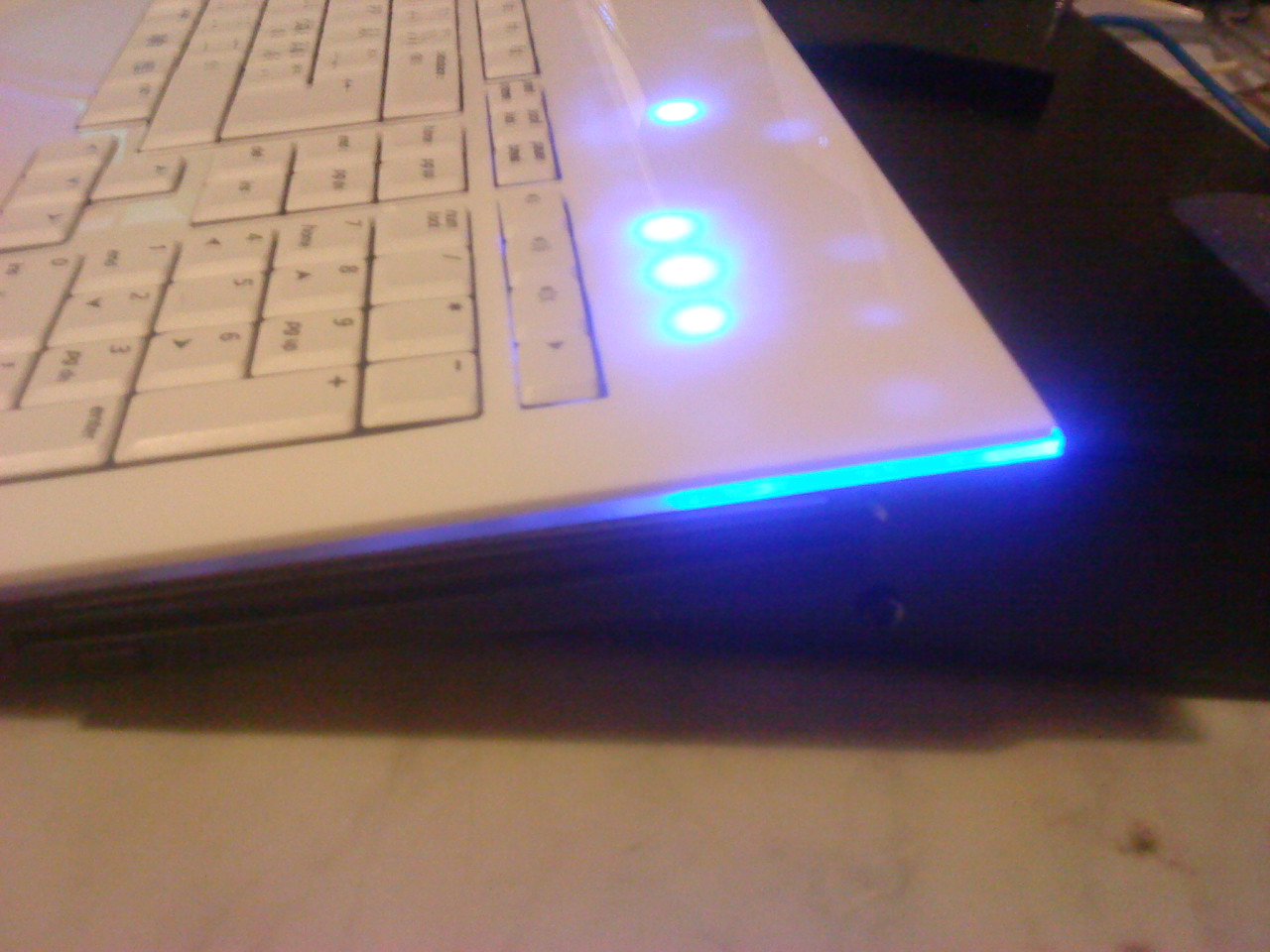

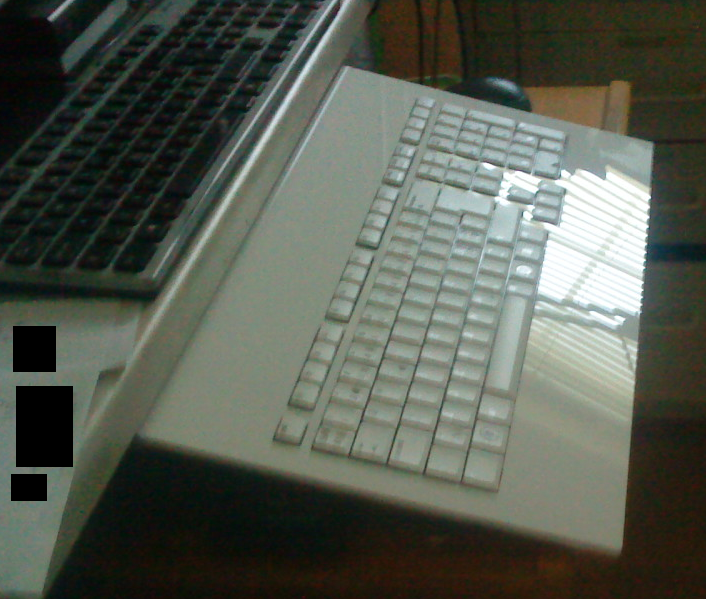

En stilstudie…
Under den svarta bulpen till höger finns vattenpumpen. “Bulpen” är en ljuddämpning som går upp ur hålet som behövdes för att vattenpumpen skulle få plats i höjdled. Den svarta utbyggnaden i mitten krävdes för att vattenslangarna och kopplingarna för processorkylaren skulle få plats.

x

x

x

x

Drar i spaken för att få ut hårddisken.

x

x

x

x

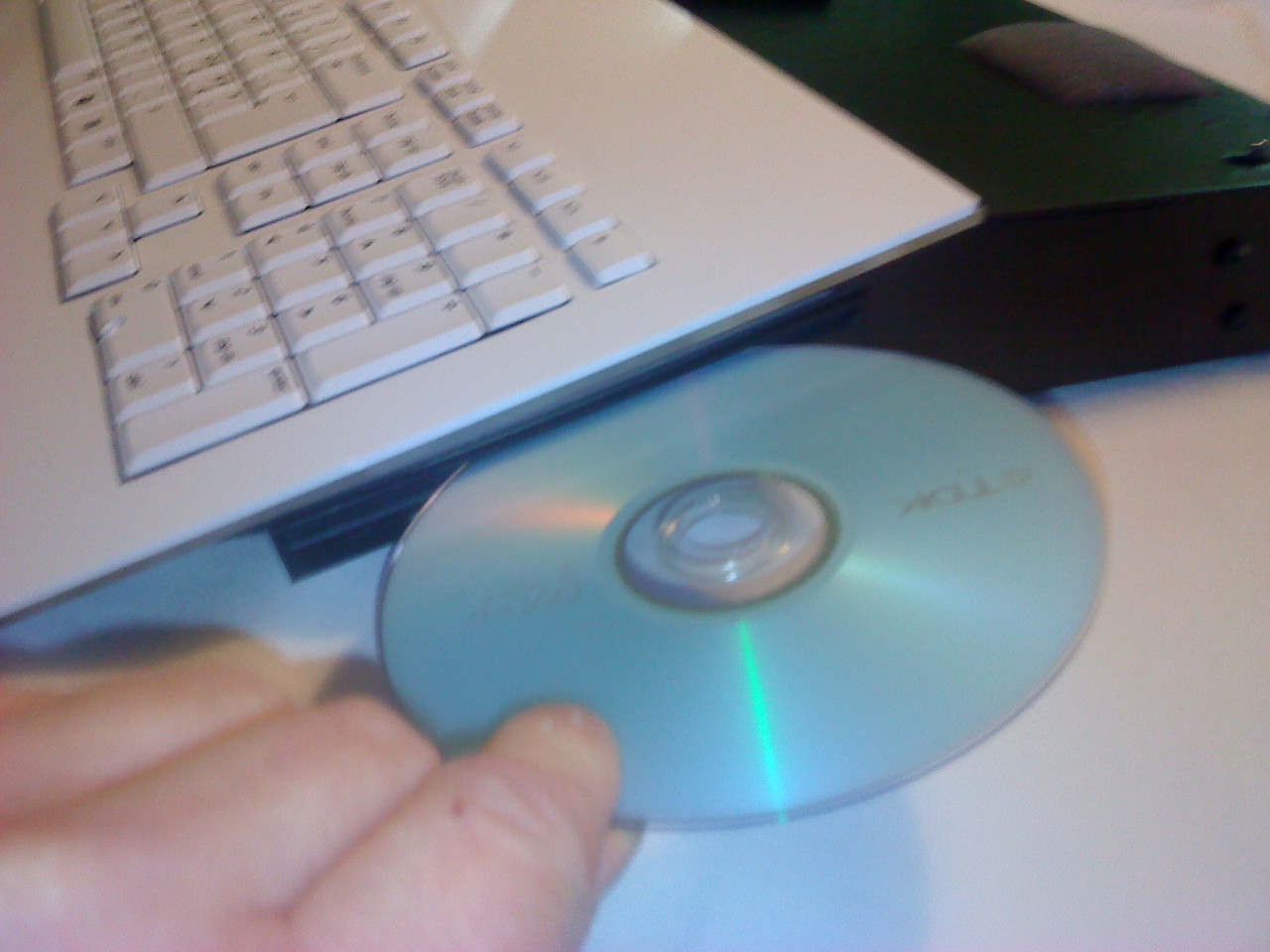

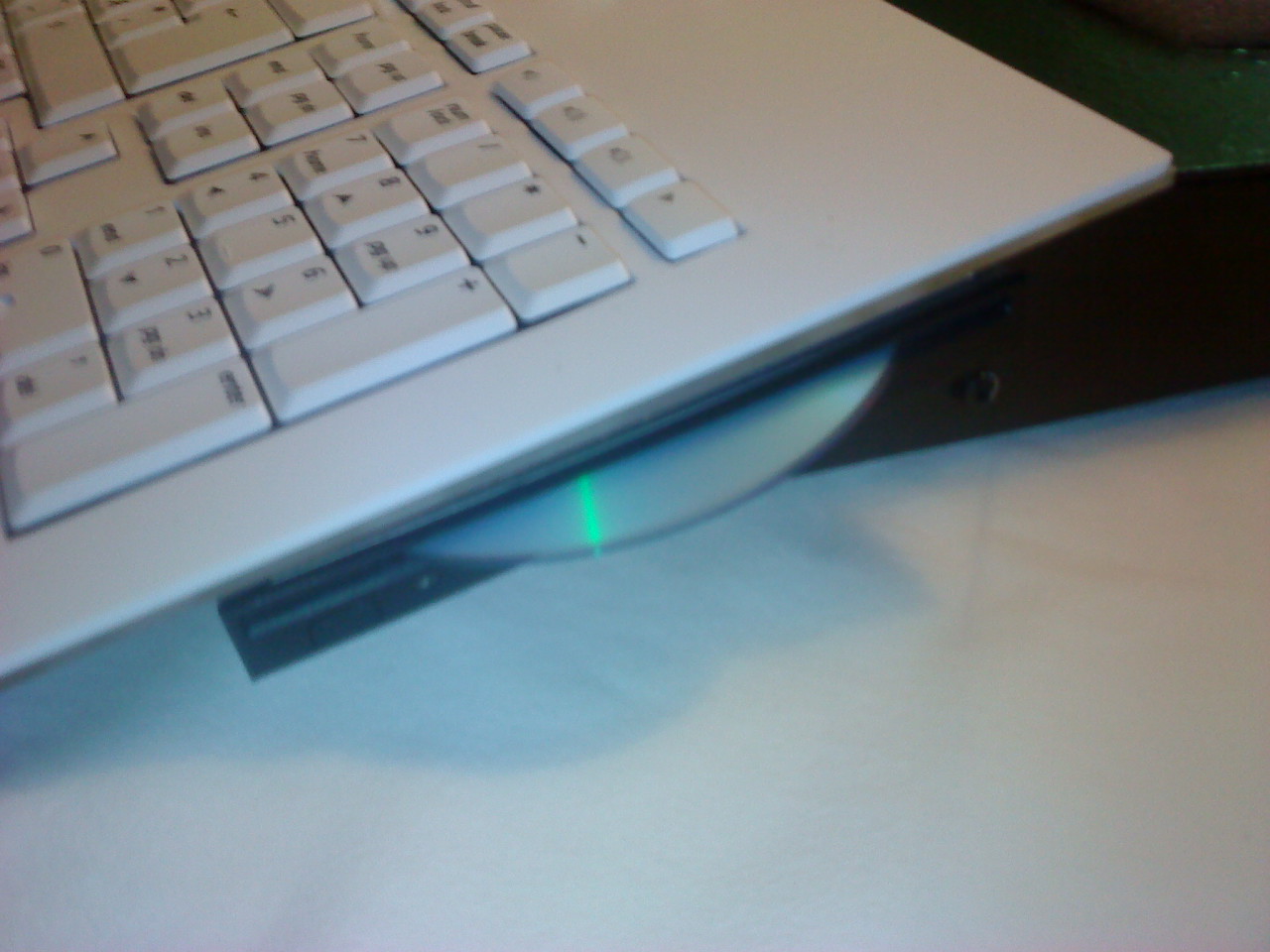

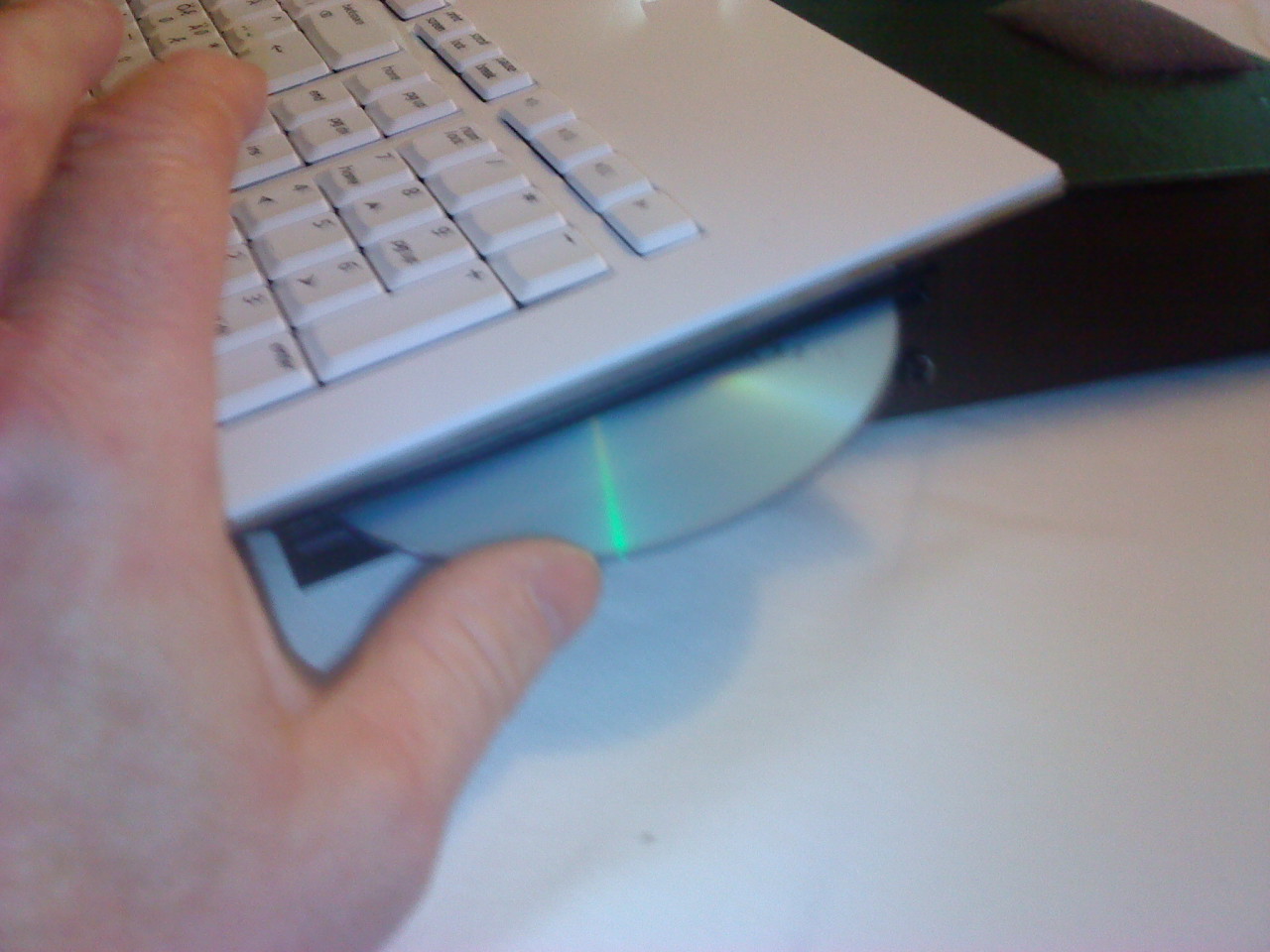

DVD-skiva på våg in i slottin-spelaren.

x

x

x

x

DVD:n snart inne.

x

x

x

x

Nästan klart.

x

x

x

x

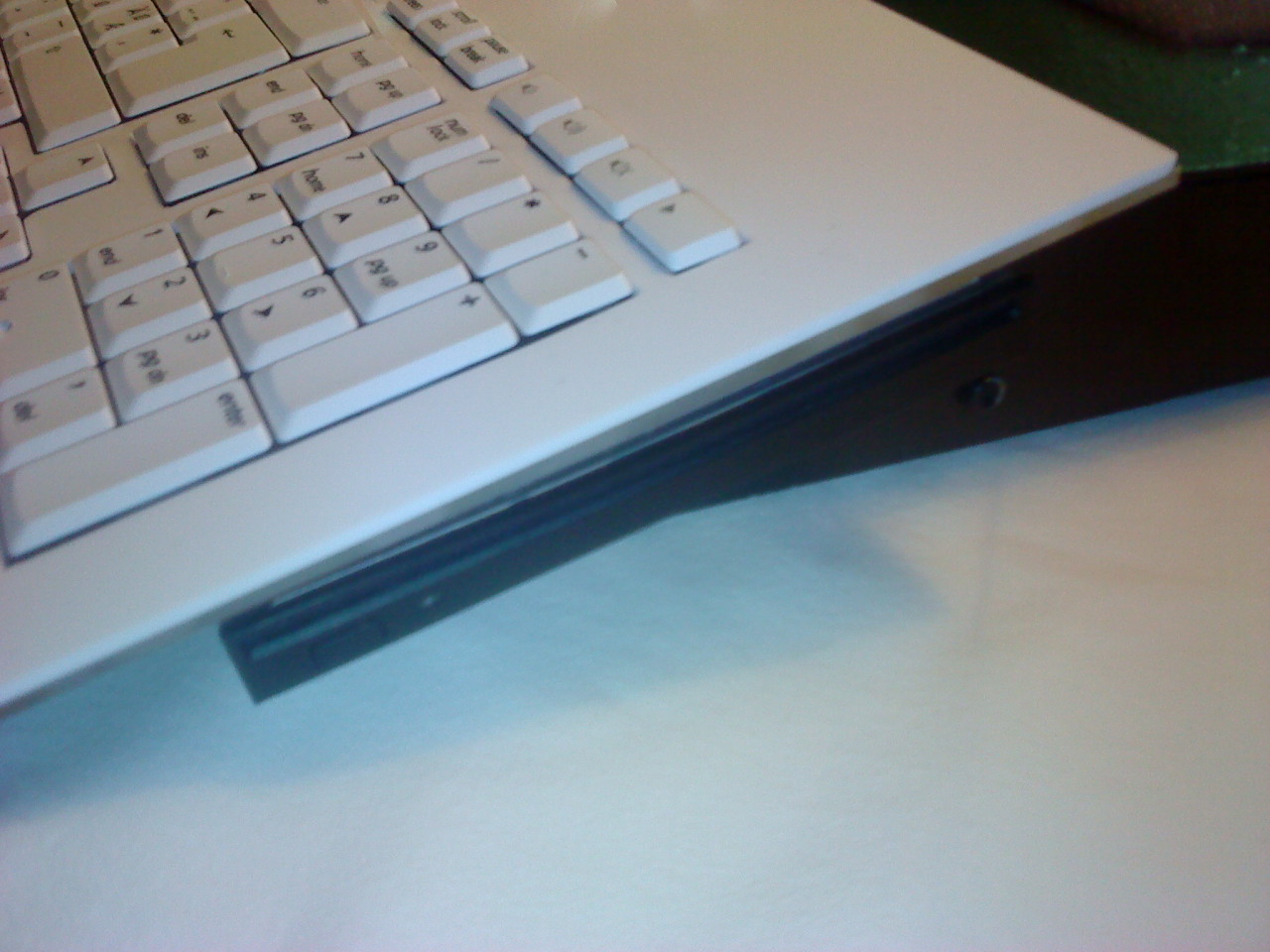

 Där försvann den in.

x

x

x

x

Första gången datorn startades fungerade allt direkt. Installation av drivrutiner och Windows gjordes utan problem. Windows 7 Ultimate installerades på några minuter. Jag överraskades av hur snabb denna dator är. Windows startar upp på ca 7 sekunder, en programkod på 1,7 mb kompileras på under en sekund osv. Man ser hur ljuset från LED-lamporna blinkar genom plasten och ut under tangentbordet.

x

x



Datorn på plats!
Den är placerad på en utdragbar skiva  under bordet. Denna dator används endast att surfa med och lite annat vardagligt. Vad som inte framgår är att den är stöldsäkrad, som alla våra datorer, genom ett snillrikt system. Om datorn tas från platsen dras en sprint ur som släpper på ström genom hårddisken och gör den obrukbar. Utöver det är datorn fastskruvad på underlaget med genomgående vagnsbult. vagnsbult har runda skallar och omöjliga att skruva upp från utsidan. Till detta kommer ett par system som gör att vi kan hitta datorerna per omgående om de stjäls. Datorn byggdes sommaren år 2013.
