HANE-HANE-RCA

Ibland behöver man koppla ihop två RCA-honor med varandra. Det gör med en HANE-HANE-RCA. Här visas hur en sådan byggs.

Bygg HANE-HANE-RCA



HANE-HANE-RCA

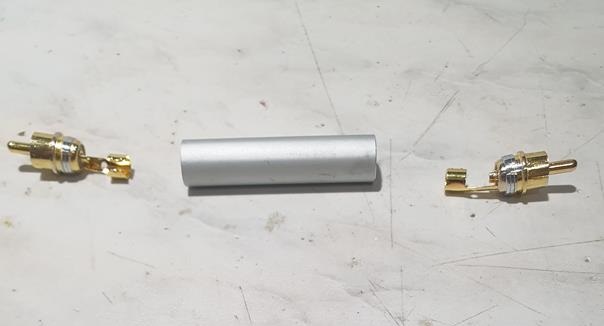

  • Såga till en några centimeter långt och 12 mm tjockt alu.rör med en innerdiameter på 10mm.
  • Plocka fram två RCA-hanar och tag bort hylsan.
  • Fila ner gängorna på RCA-kontakterna tills de nästan (men inte) går in i röret för handkraft.











HANE-HANE-RCA

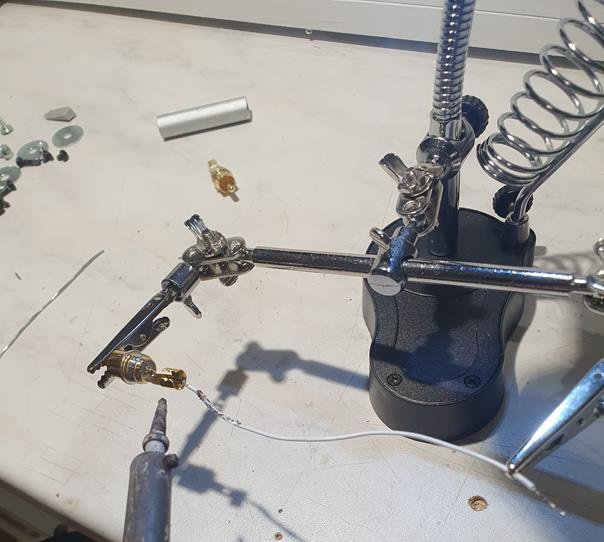

  • Löda en jordtråd och en signaltråd på en av RCA-kontakterna.
  • Träd trådarna genom röret och löd fast den andra RCA-kontakten på samma sätt.













HANE-HANE-RCA



  • Sätt i RCA-kontakterna i röret och pressa ihop dem. Vänd på röret då och då så att kontakterna pressas i rakt.

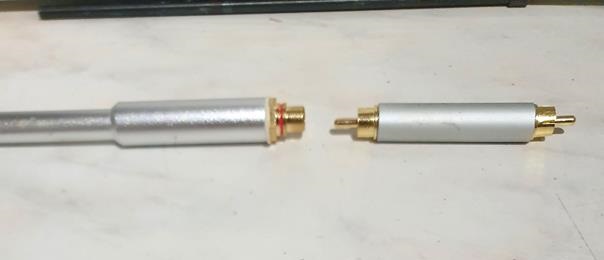

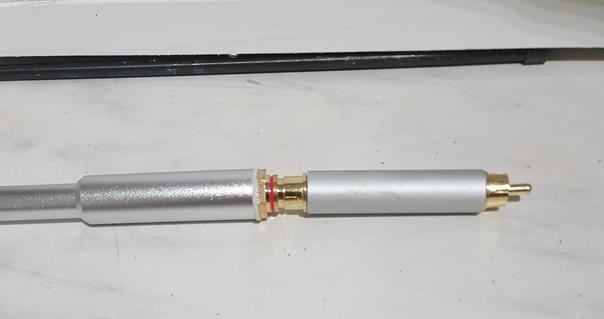

Nu kan man använda den till att koppla in “felvända” RCA-kontakter;

HANE-HANE-RCA





HANE-HANE-RCA







HANE-HANE-RCA

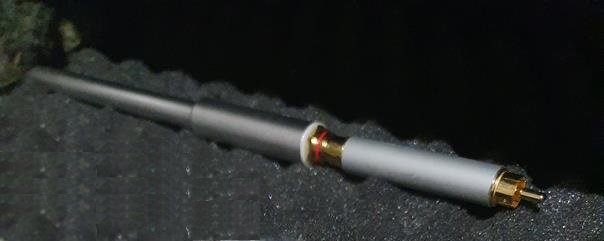

En mikrofon kan nu användas.
