BEFINTLIG- Imperial-hornet Jensen versionen

Det finns några olika typer av hornet Imperial. Det man vanligtvis menar är Decware’s modifierade Jensen Imperial. Jensen Imperial är ett horn från 60-talet.

Simuleringarna här handlar om Decware Imperial, dvs det modifierade Jensen Imperial.

Elementet som används i simuleringarna om inget annan sägs har dessa data:

15 tum
856 cm2
47 hz
200 liter VAS
Bl 18,65
Re 4 ohm
Massa 40 gram

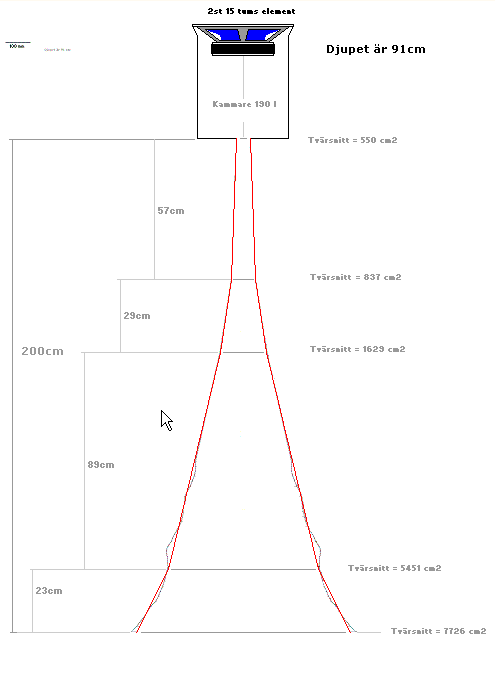

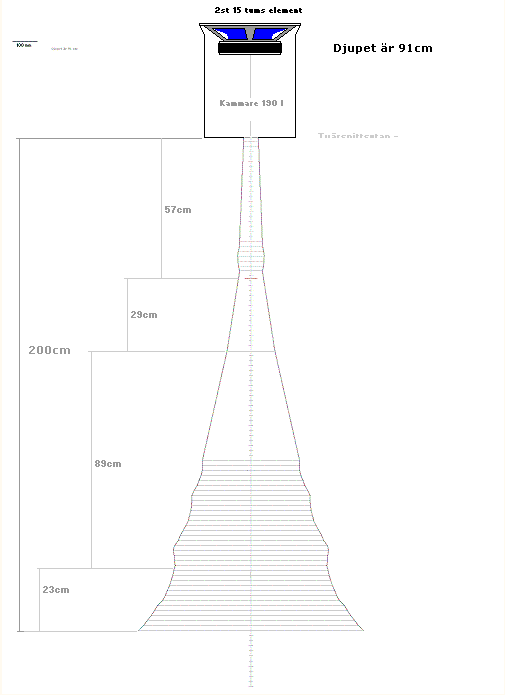

Schematisk bild av hornet och hur man räknar fram detta ur en befintlig låda. Varje förändring av tvärsnittetets kontinuerliga ökning av arean har mätts. Det framgår av tvärstrecken i schemat.
Imperial-hornet Jensen



De röda strecken motsvarar utvidgningen som simulerats. Det går ej att simulera exakt så som en låda byggts. Avvikelsen kan man se var de gråa går ifrån det röda.

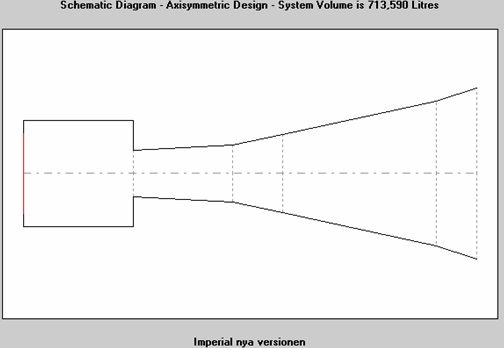

Här har simuleringsprogrammet HornResp tillverkat en egen schematisk bild av hornet efter inmatatde siffror.

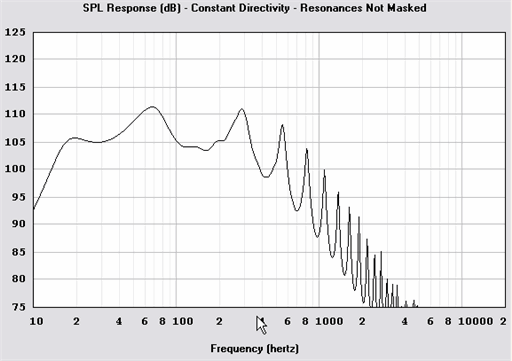

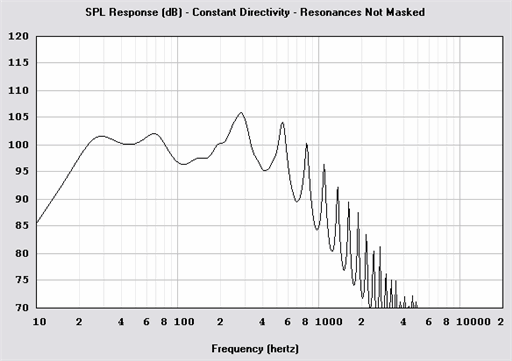

Här är en simulering med dubbal 15 tums element.

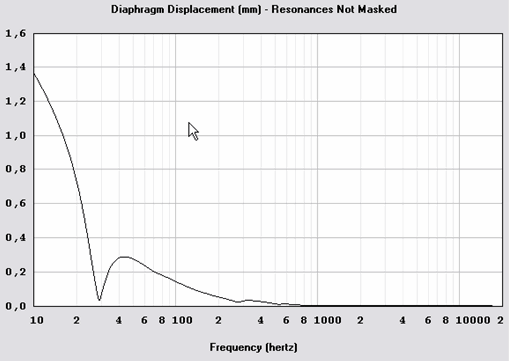

Slaglängden för ovanstående

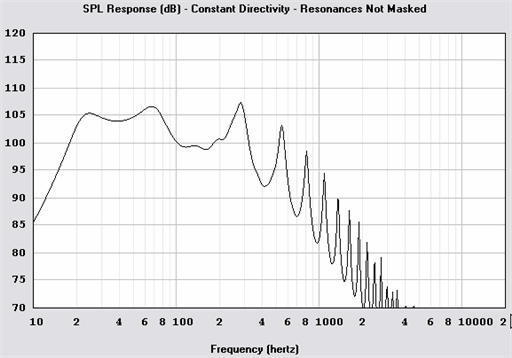

Här med ett element. Lägg märke till att nivån ökat och att f3 ligger vid ca 18hz.

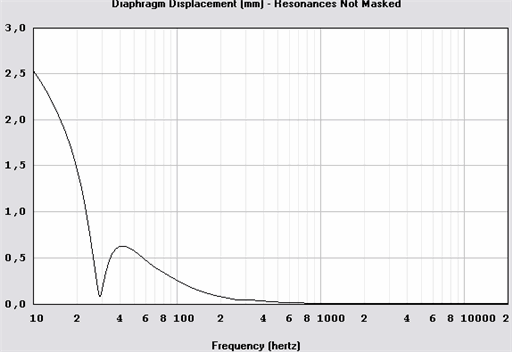

Slaglängden för ovanstående





Denna simulering är med två element där Bl-faktorn sänkts till 10 för var och en av elelemten. f3 ligger här vid låga 15hz.

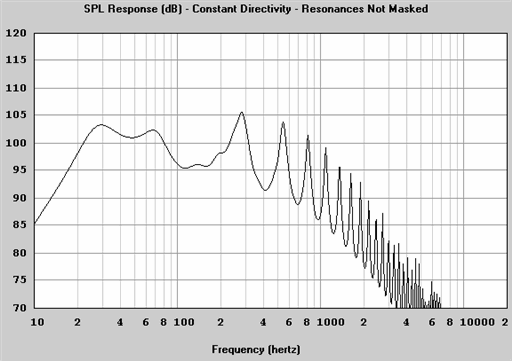

Här är en simulering för JBL K130
Data för JBL K130:
Fs 40
Qes 0,27
Qms 4,00
Qts 0,25
Vas 297,3
Re 6,3
Le 0,6
Sd 896
Xmax 7,6
Bl 18,9
Cms 2,60E-04
Rms 3,83
Massan 45,48 gram

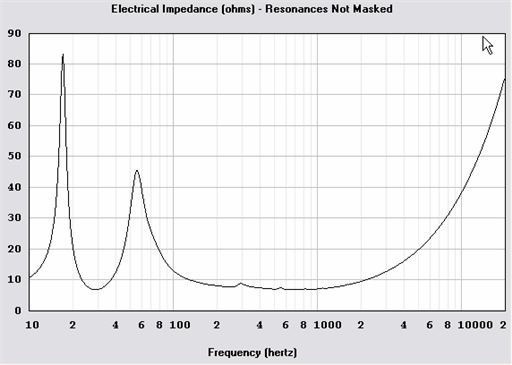

Impedansen för ovanstående.

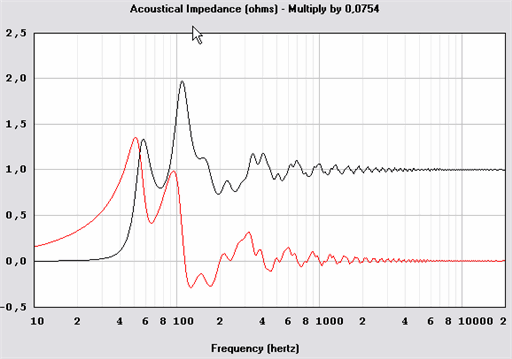

Akustiska impedansen för ovanstående

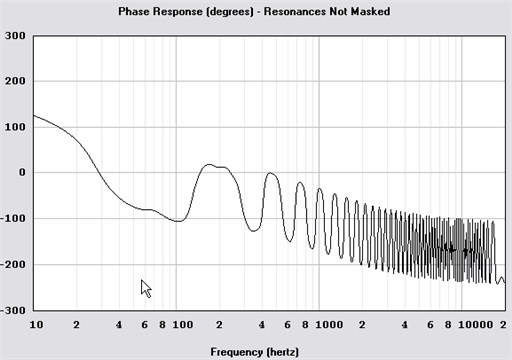

Fasgången för ovanstående

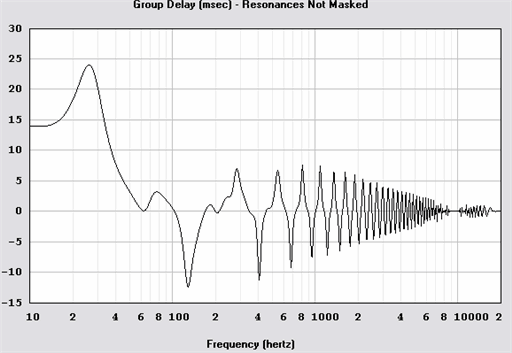

roup Delasy för ovanstående

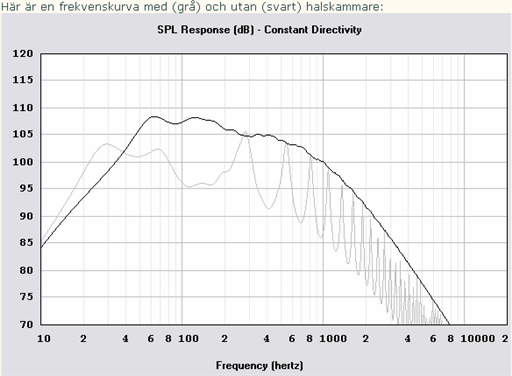

Förkammarens inverkan på frekvensgången och ljudtrycket.

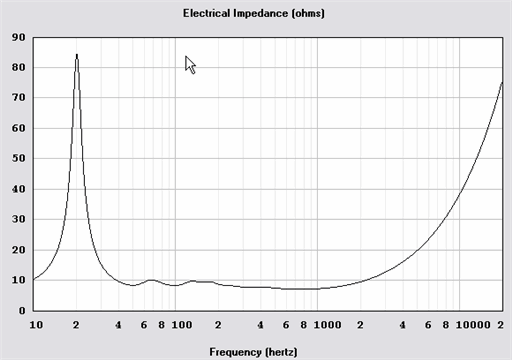

Utan kammare finns endast en impedanspuckel,





Så här såg det ut med förkammare.
