BEFINTLIG- K25 Hornet

K25 Hornet är ett horn som såldes av Ljudia från mitten av 70-talet och några år framåt. Vem som konstruerat hornet vet jag inte.

Man rekommenderade Isophon 30/37A som drivkälla.
Eftersom det finns intresserade byggare och detta element inte finns att köpa drar jag istället till med mitt hornfavorit element – Eminence Kappa Pro 12.

K25 är ett så kallat koniskt horn och ger då lite oroliga effekter uppåt i frekvens. detta gör inte så mycket då det endast skall användas längre ner i registret.

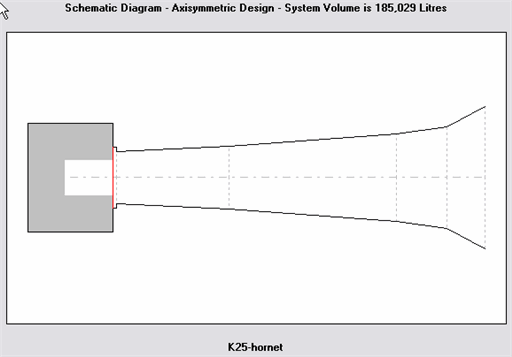

K25 Hornet

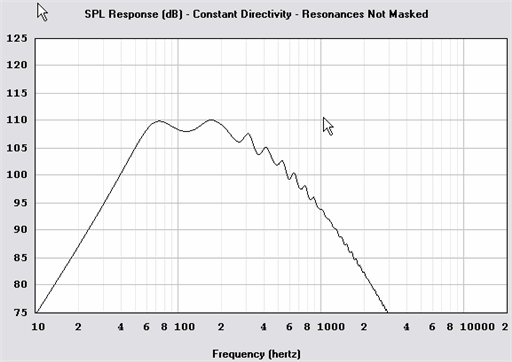

Frekvensgången. Man ser det oroliga avsnittet från 300hz och uppåt.

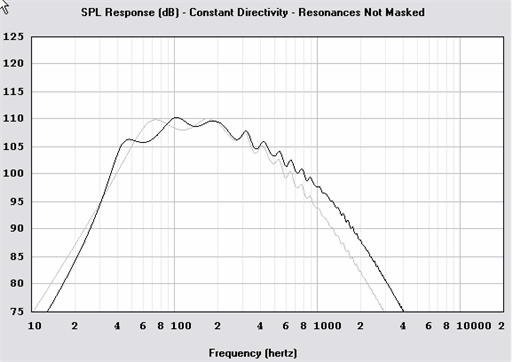

Här är en jämförelse mellan Kappa Pro och Isophon 12 tummare. Kappa-elementet kan spela avsevärt högre i nivå och med mycket mer pondus. Sådant syns inte i frekvesnkurvor.
Svart = Isophon
Grått = Kappa

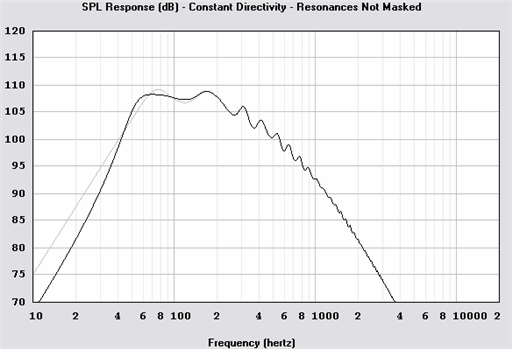

En jämförelse med olika volymer i den slutna kammaren.
Den grå kurvan är med ca 57liter sluten låda och den svarta kurvan är med 22 liter låda.
Man ser här att den svarta kurvan har mer att ge runt 50hz. f3 sjunkermed ca 5hz. Slglängden minskar från 1,4mm till 0,7mm med 22 liters låda.
Jag ser att slaget ligger under 0,3mm ända ner till 40hz där det stiger till 0,7mm för att sedan minska till 0,6mm vid 10hz.
Svart = 22 liter kammarvolym.
Grå = 57 liter kammarvolym.
Element = Kappa Pro 12 tum.

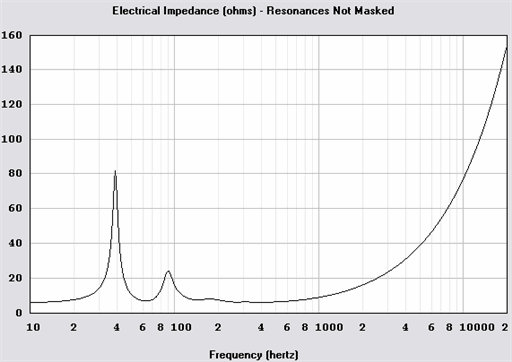

Ipmedansen visar att hornet är tillräckligt kort för att längden skall delta som en kvartvågspipa i frekvensgången med en avstämning på 60hz.

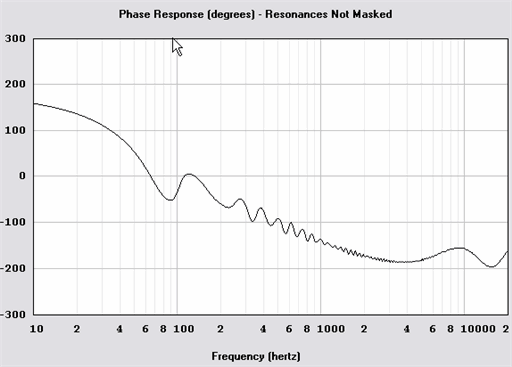

Fasgången är någorlunda bra i arbetsområdet som är under 200hz.

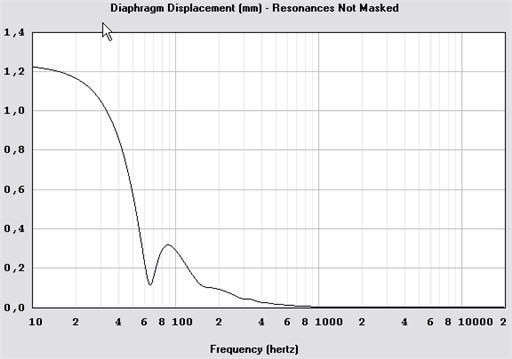

Slaglängden är mycket kort vid 105-110db ut. Även vid så låga frekvenser som 10hz är slaget uppe i endast 1,2mm.
