Kretskortsfräs

Jag gillar inte att söla med frätande ämnen. Därför har jag ofta lött ihop kretsar utan kretskort. Men det blir inte snyggt så jag satte igång att bygga en manuell kretskortsfräs. En fördel är att man kan plocka ur sin skrotlåda. Eftersom jag redan innan byggt en massa saker med i plast och en av dem inte behövde byggas fick jag en massa plast över. Av det som blev över byggde jag några boxar för verktyg och en låda för en mätjigg. Resten byggde jag en manuell krestkortsfräs. Så här gick det:

Lite plastbitar

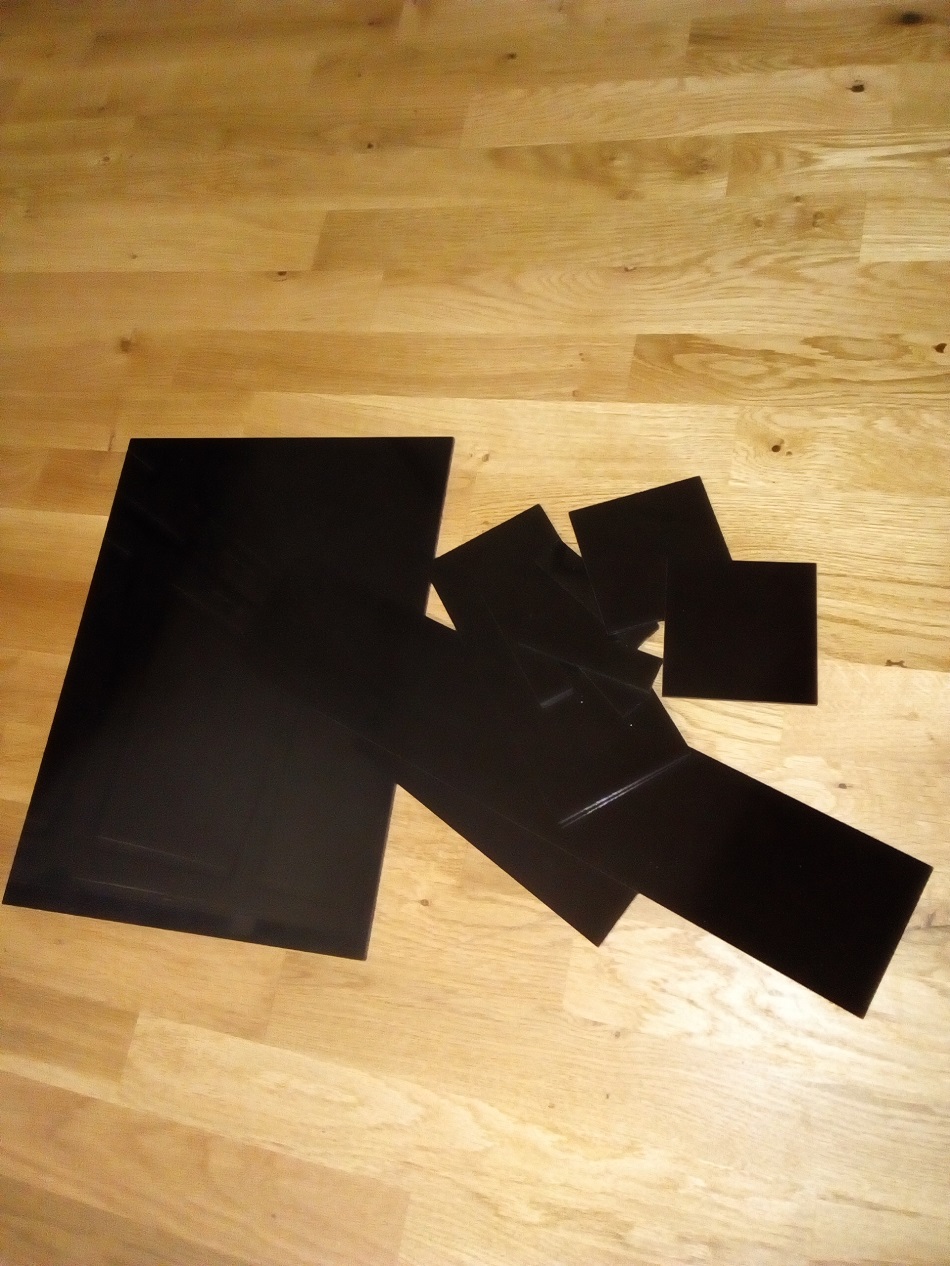

Hade lite plastbitar över som sagt:

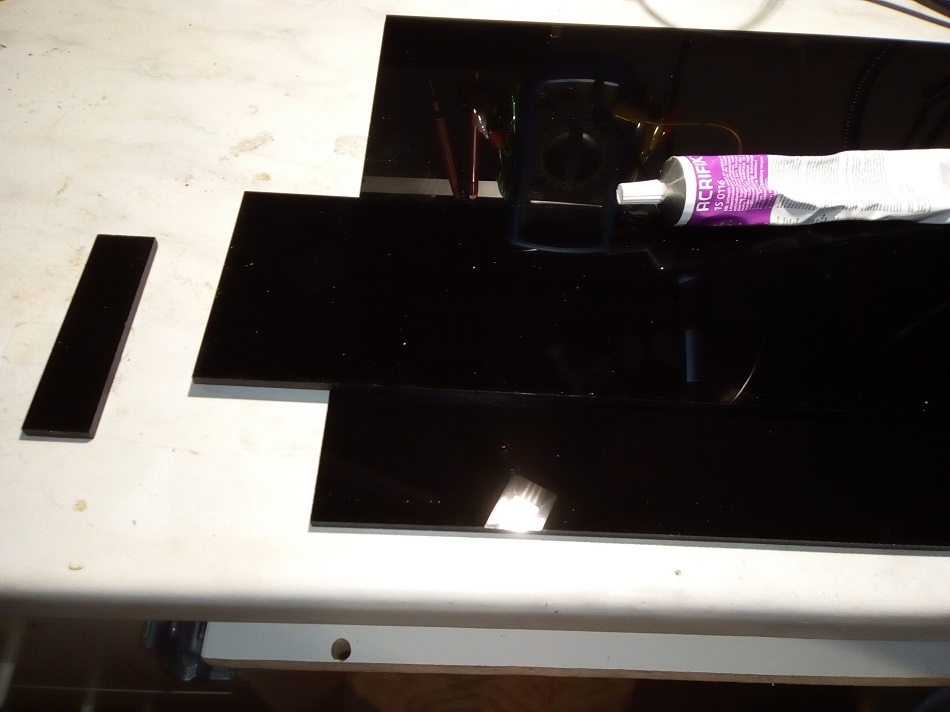

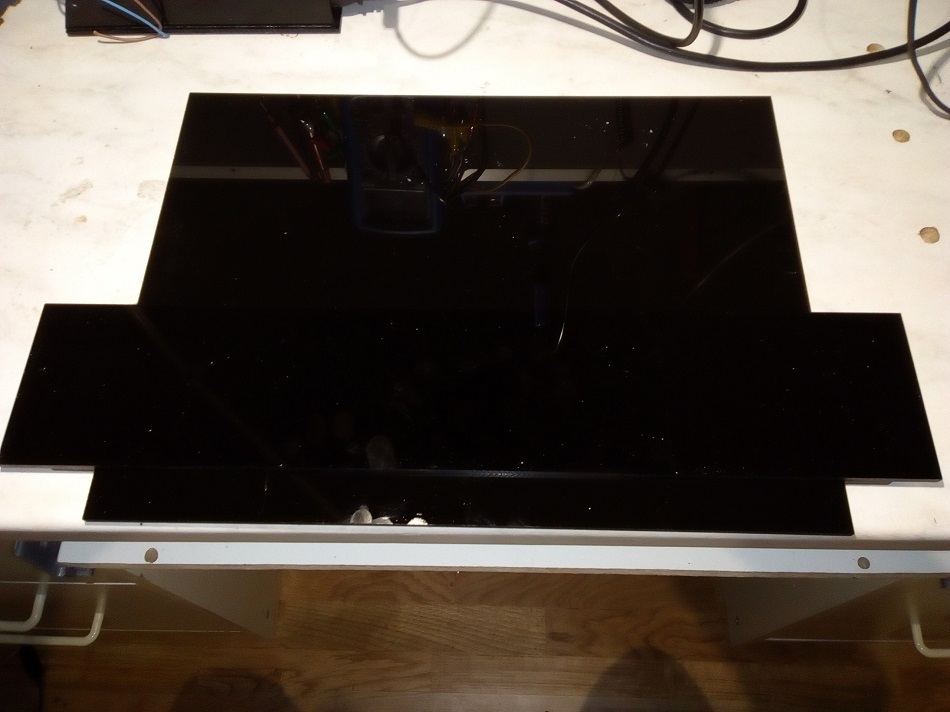

Sågade lite i dem och började limma:

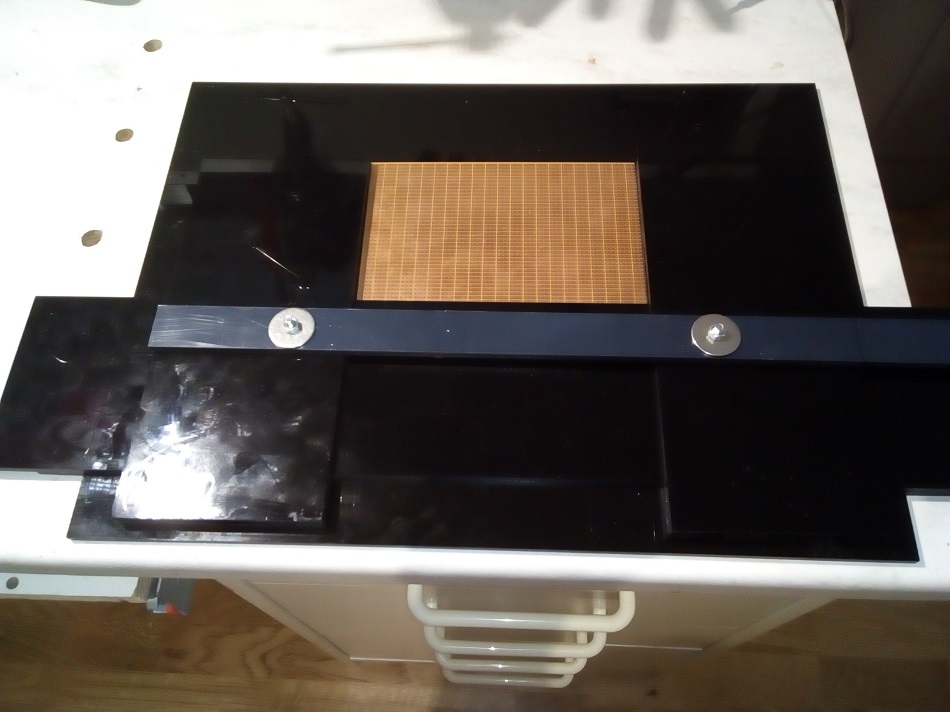

Glider stabilt över ytan utan att kunna flytta sig i sidled:

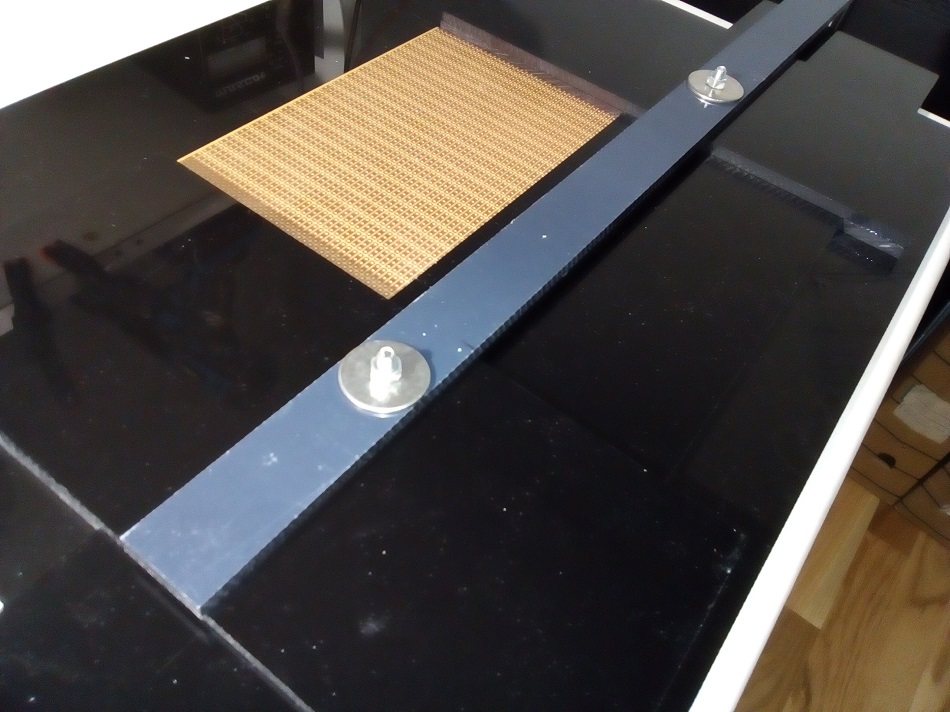

Nu kan den glida i sidled också:







En annan vinkel:

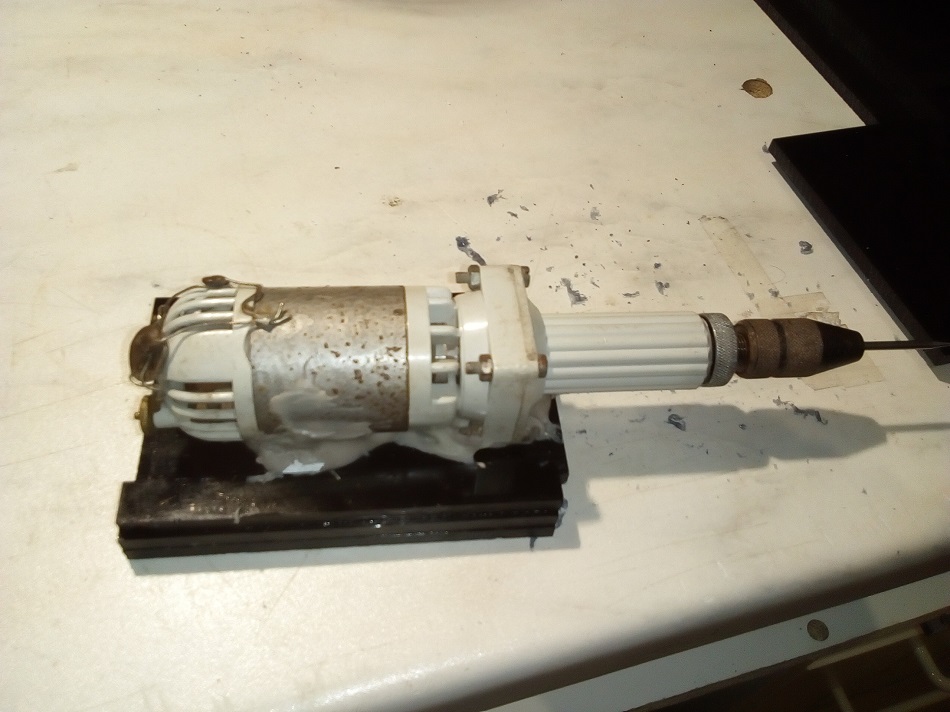

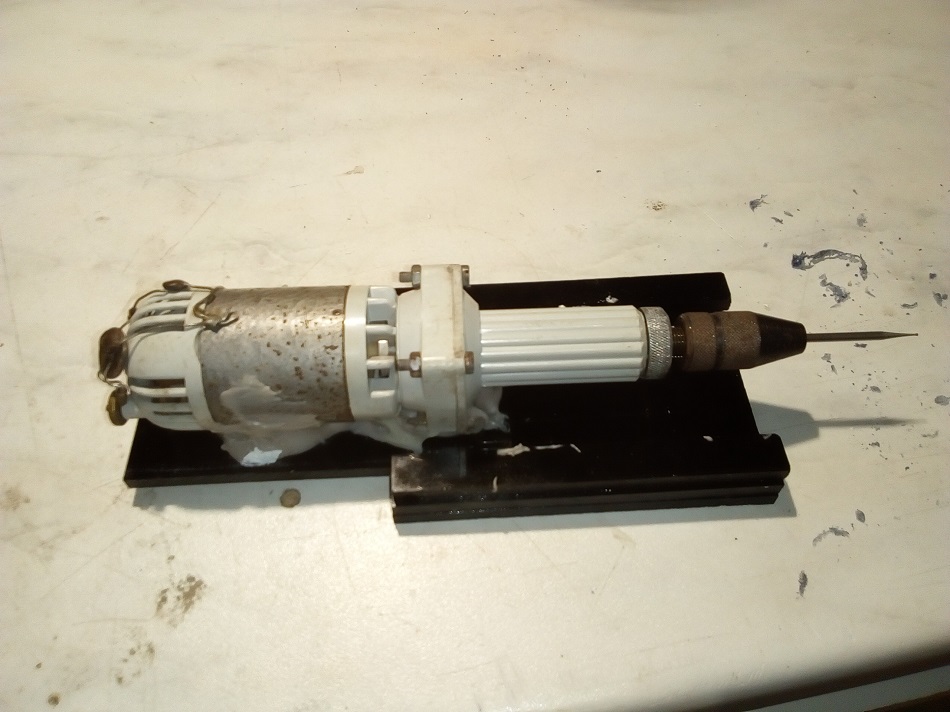

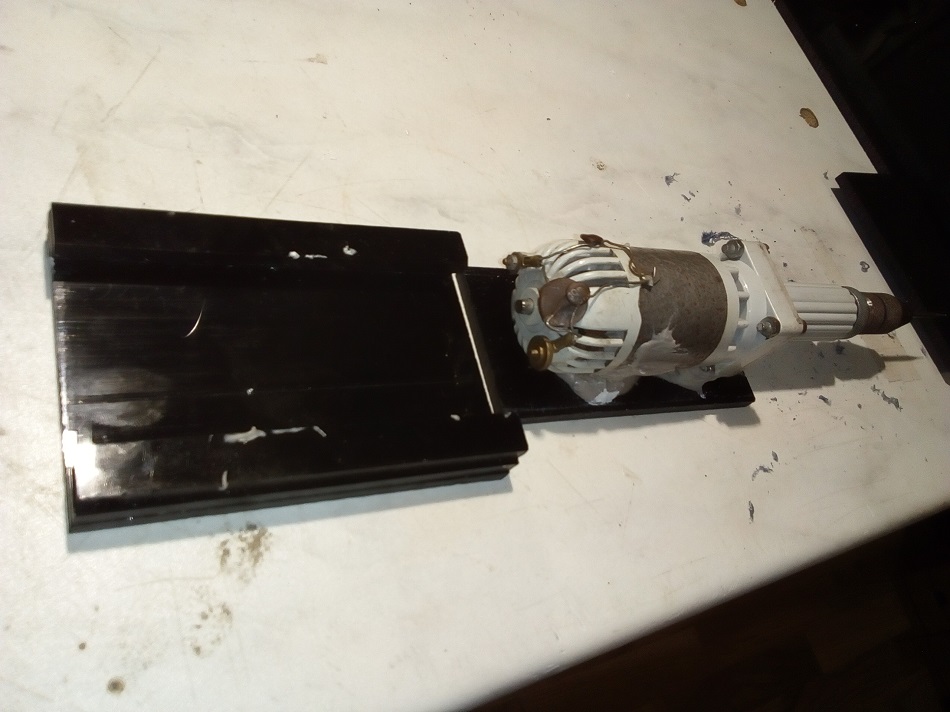

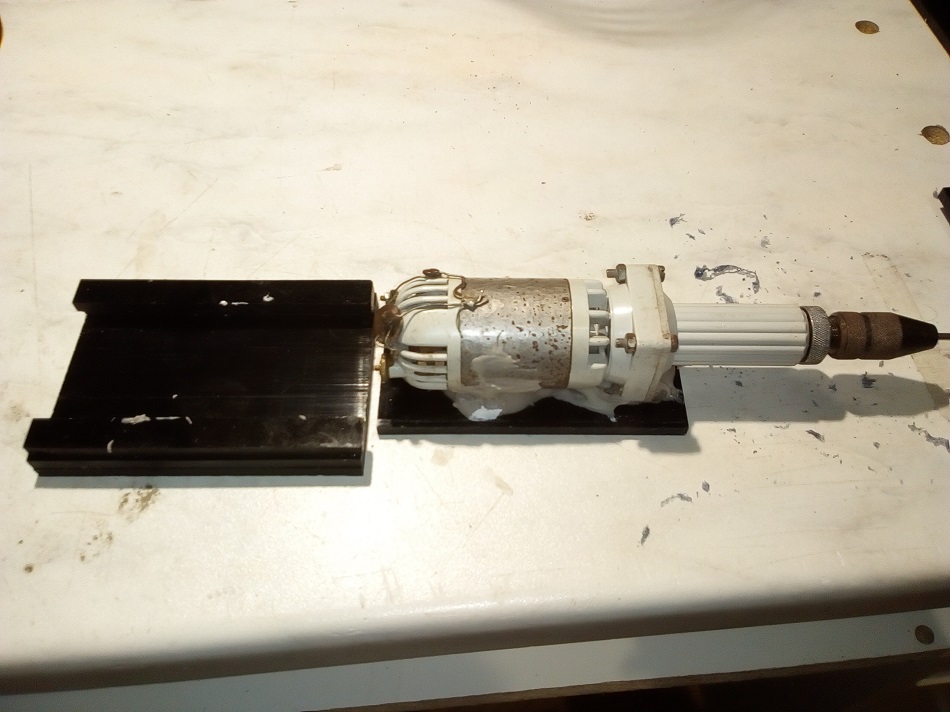

Ett fäste för en miniborrmaskin behövs också (borrmaskinen inköptes 1973 och är således 48 år gammal):

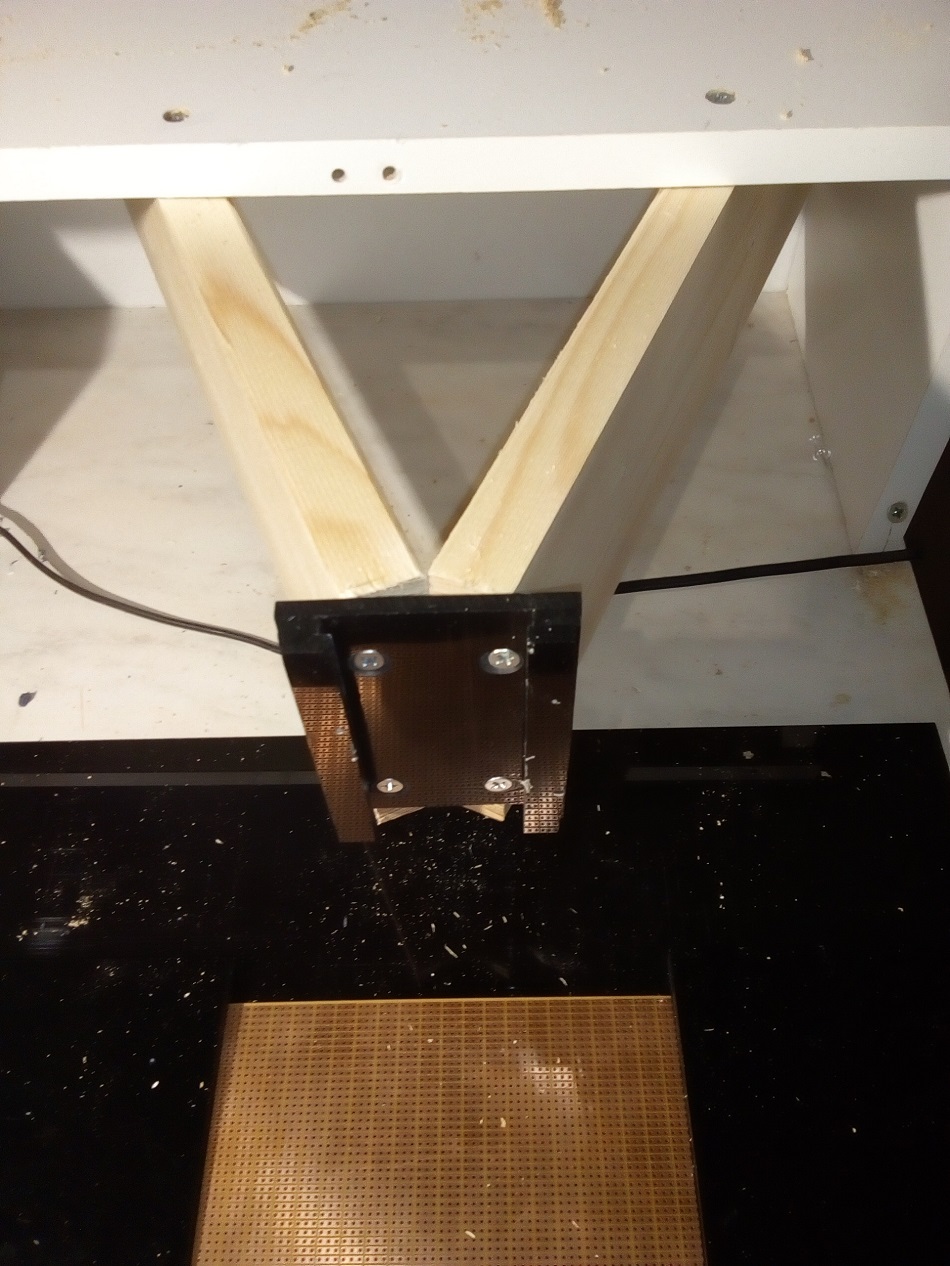

Ett stativ byggdes in i bänken:

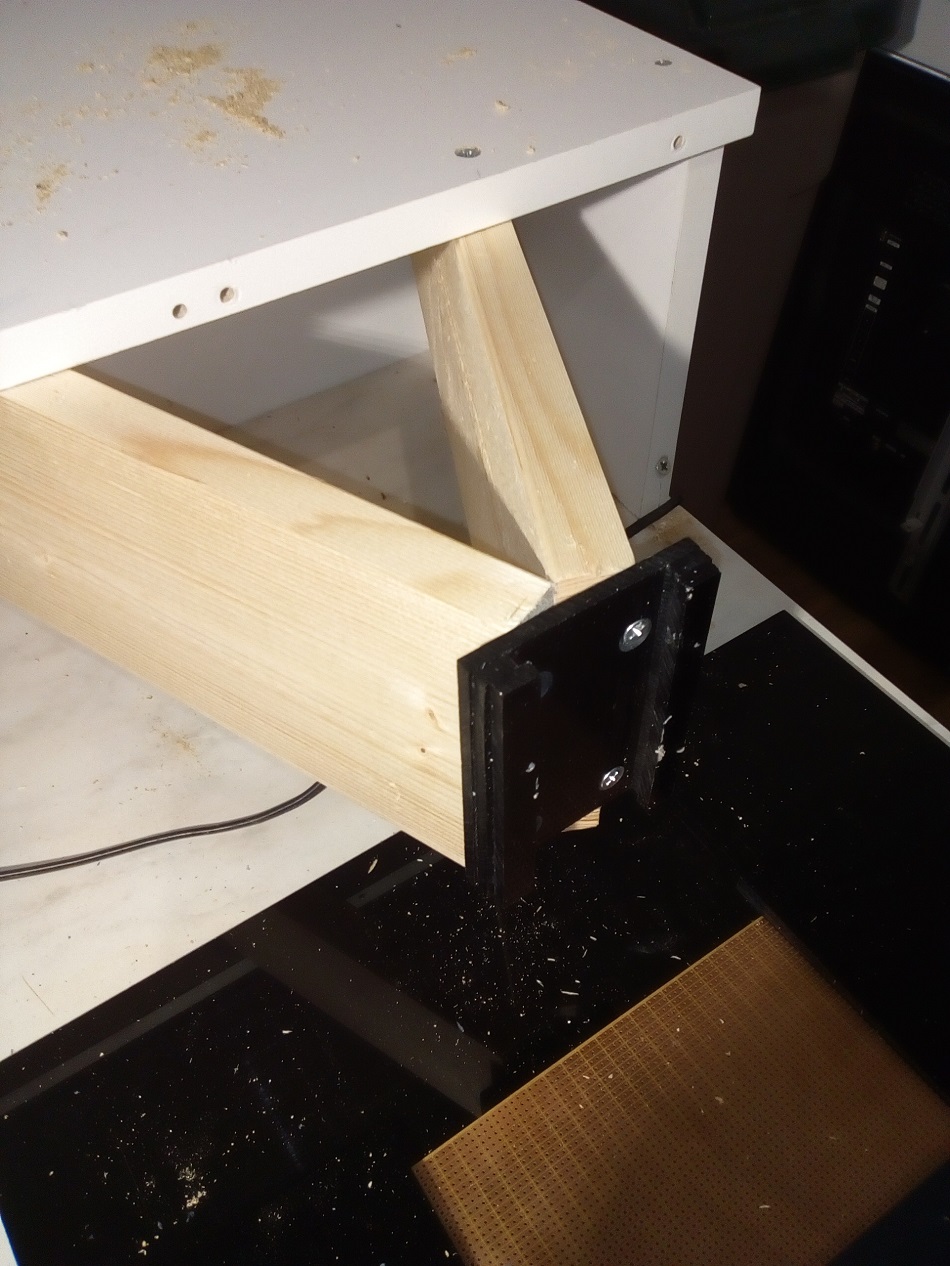

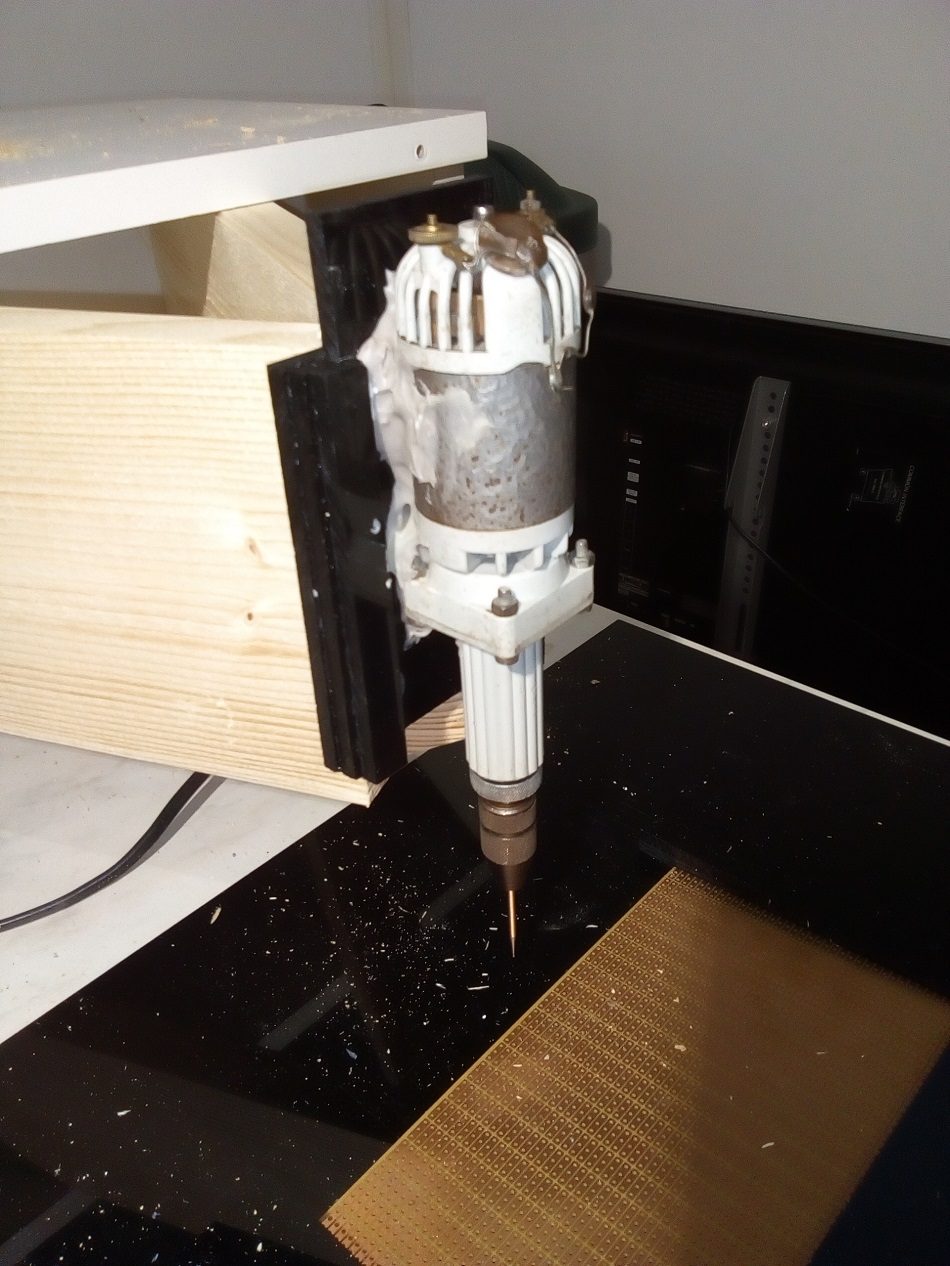

Borrmaskinen fästes på stället (den kan löpa upp och ner):















Lite el behövs till miniborrmaskinen:

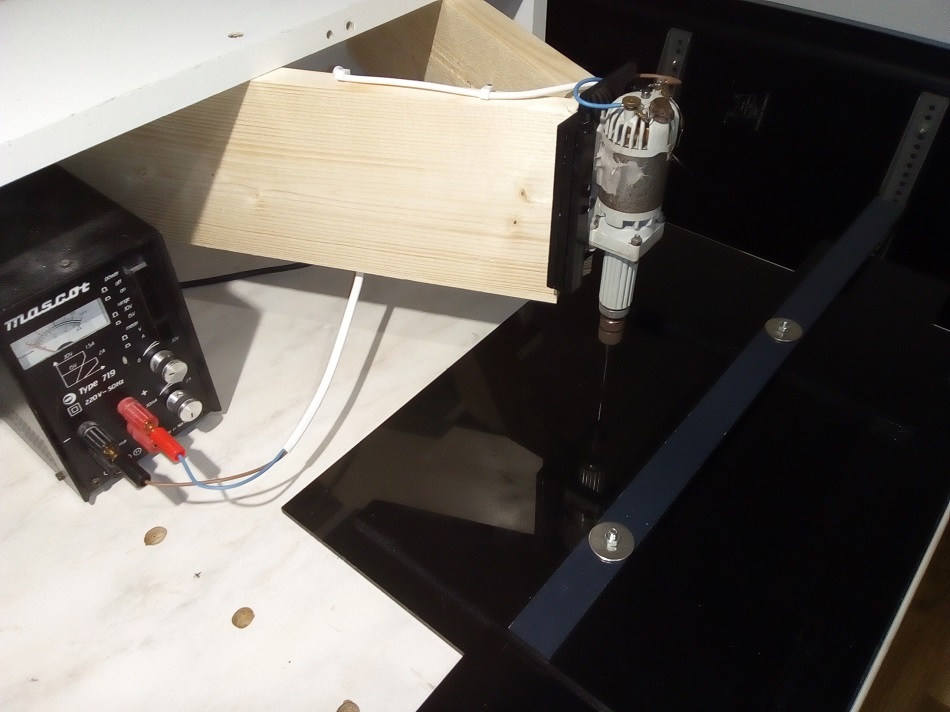

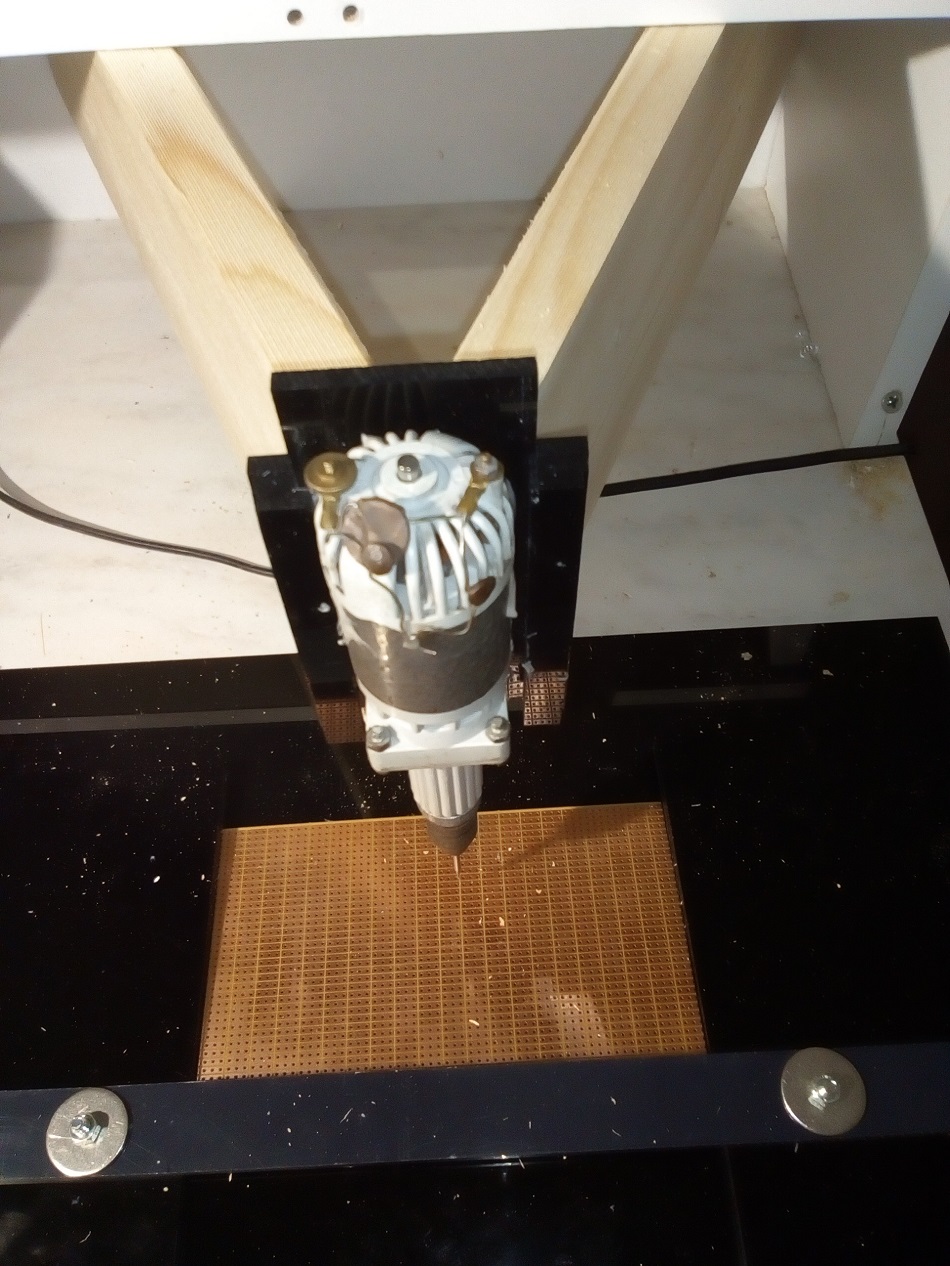

Annan vy:





Kretskortsfräs

Ett justerbar stopp behövs också för att det skall bli Kretskortsfräs av det:

En överbliven plastratt gör det enklare att justera ditsatt med Plasticpadding (ett mycket underskattat medel):

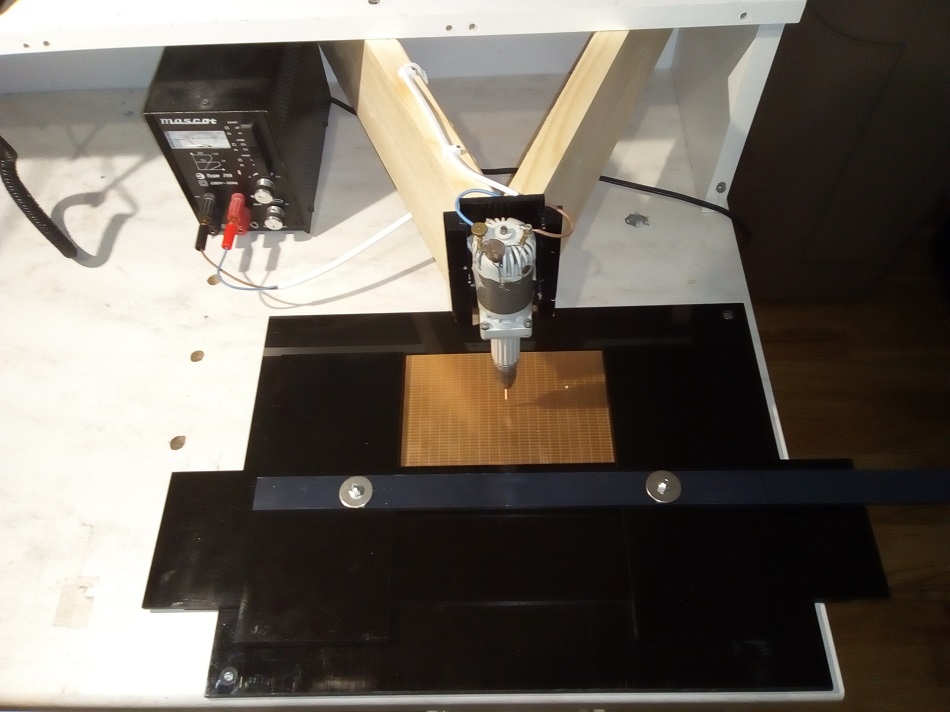

Färdig:

Efter att jag testat fräsen ingående kan jag konstatera några problem:

  1. Det är svårt eller nästan omöjligt att fräsa för hand. Fräsen som snurrar vill dra fräsen åt samma håll det snurrar.
  2. Frässtycket jag använder är för klent. Den böjer sig upp till 1 mm så att frässpåren inte blir som man vill. Efter ett tag går skaftet av.
  3. Det är lättare och bättre att köpa en färdig fräs. Finns för under 3.000 kr (2021-07-22).
