Mäta med eller utan bom

Är det skillnad på att mäta med stativ direkt efter mikrofonen, som de flesta gör, eller mäta med bom, dvs en lång tunn bom så att inget finns direkt bakom mikrofonen? Dessa mätningar skall utreda den saken. Jag använder i dessa mätningar ett diskantelement med ett filter som skär av de lägre frekvenserna. En gardinstång med en arbetsbänk får simulera ett mätstativ. Möjligen kan man ha åsikter om att arbetsbänken kan ge mer reflexer än ett vanligt mätstativ. När dessa mätningar gjordes kunde jag bara få gardinstången att stå upp med hjälp av arbetsbordet. Dessutom har mätstativ ben som är utfällda och en del annat. Jag har också sett att en del som mäter har mätutrustningen alldeles inpå mätstativet.



Hur ser mätningarna ut rent praktiskt att mäta med bom

Närfältsmätning med lång bom:

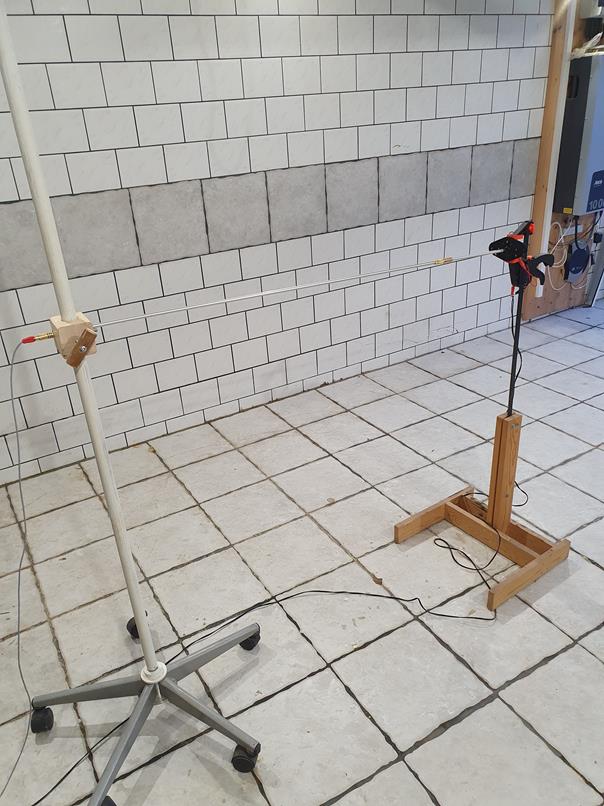

Mäta med bom

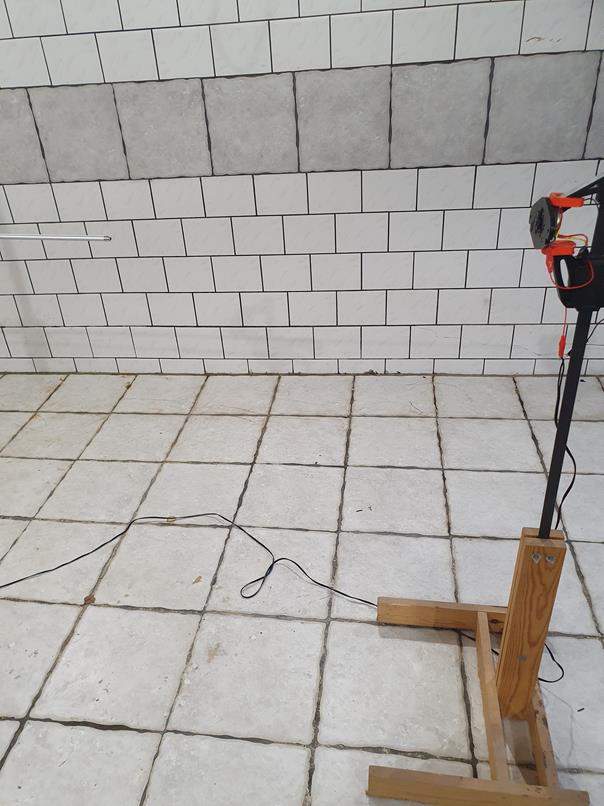

Mätning 1m ifrån med lång bom:

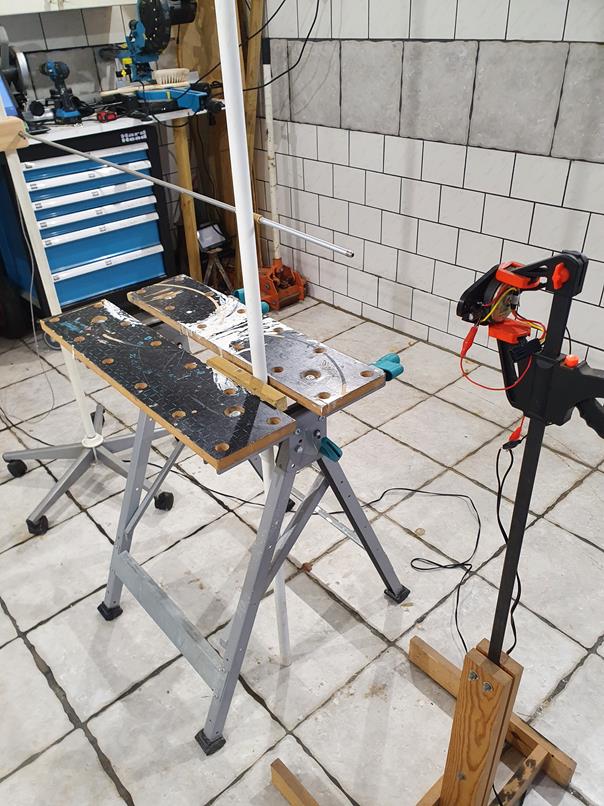

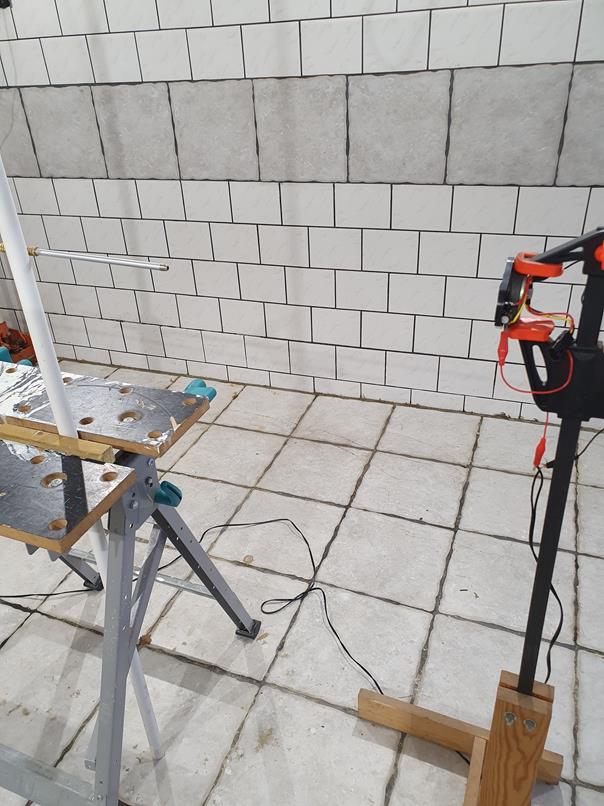

Simulerad mikrofonstativ rakt bakom mikrofonen vilket är det vanligaste sättet att mäta, här 40cm ifrån:









Simulerad mikrofonstativ rakt bakom mikrofonen, här 100cm ifrån:





Mätresultaten

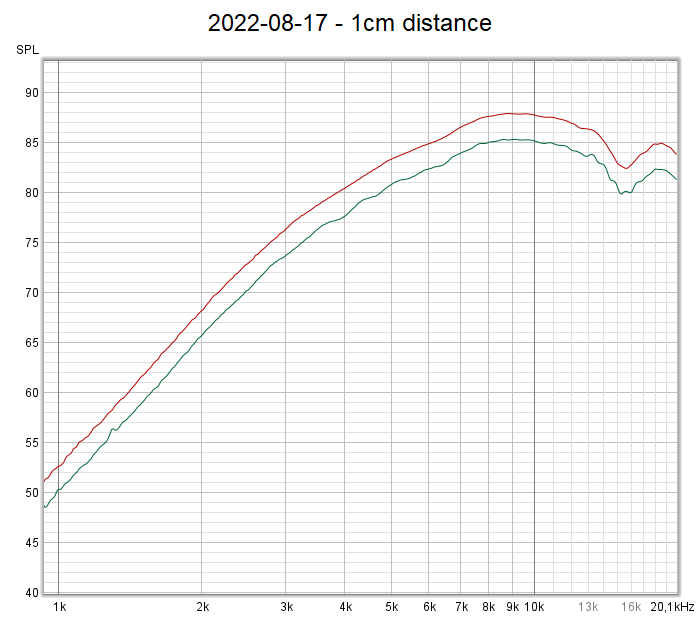

1cm ifrån elementets membran.

Den övre kurvan är mätt med bom.
Den undre är mätt utan bom.

Man kan se att den undre kurvan är mer vågig. Alltså påverkas mätningen av att stativet står direkt bakom mikrofonen trots att det är en närfältsmätning.

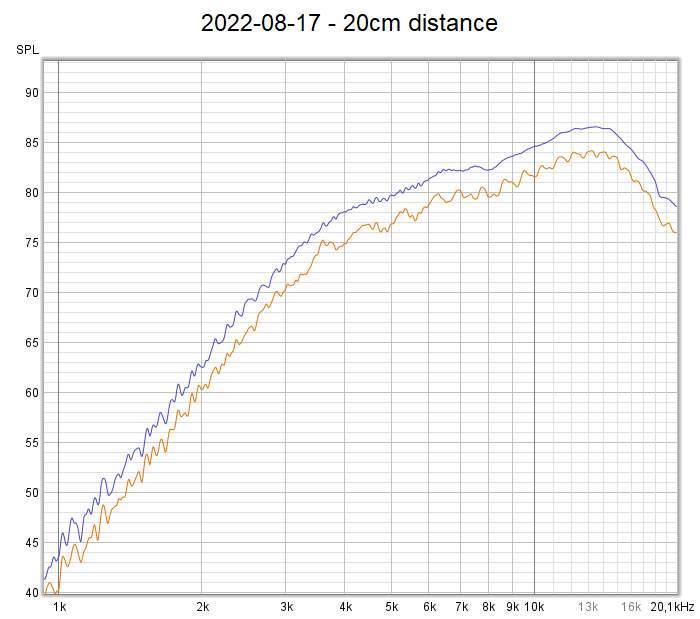

20cm ifrån elementets membran

Den övre kurvan är mätt med bom.
Den undre är mätt utan bom.

Vid detta mätavstånd kommer det in en hel del reflexer. Men från ca 7kHz finns inga reflexer. Här ser vi tydligt hur den undre kurvan påverkas av mätstativet från ca 3,5kHz. Den övre kurvan har mätstativet 120cm bort och påverkas inte

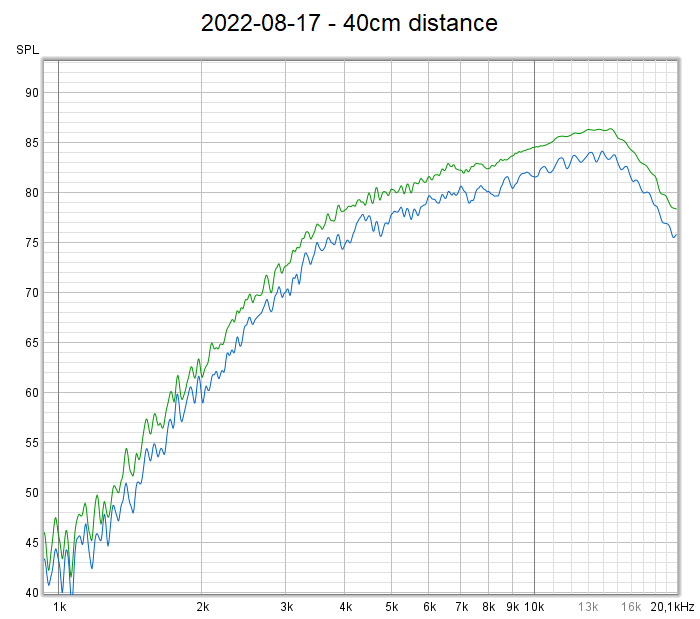

40cm ifrån elementets membran

Den övre kurvan är mätt med bom.
Den undre är mätt utan bom.

Den undre kurvan påverkas av mätstativet från ca 3,5kHz. Den övre kurvan har mätstativet 120cm bort och påverkas inte

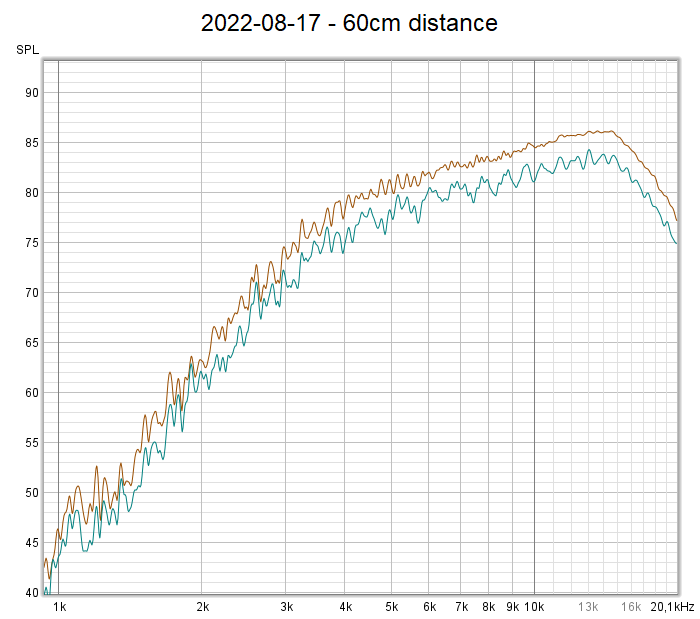

60cm ifrån elementets membran

Den övre kurvan är mätt med bom.
Den undre är mätt utan bom.

Den undre kurvan påverkas av mätstativet från ca 3,5kHz. Den övre kurvan har mätstativet 120cm bort och påverkas inte.

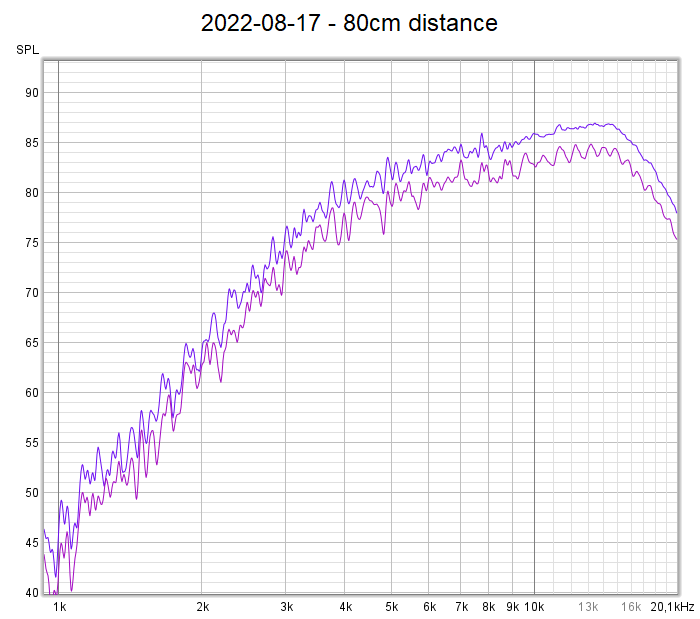

80cm ifrån elementets membran

Den övre kurvan är mätt med bom.
Den undre är mätt utan bom.

Den undre kurvan påverkas av mätstativet från ca 3,5kHz. Den övre kurvan börjar nu få in en hel del reflexer men man kan ändå se att kurvorna skiljer sig en hel del ifrån varandra från ca 3,5kHz pga det simulerade mätstativet.

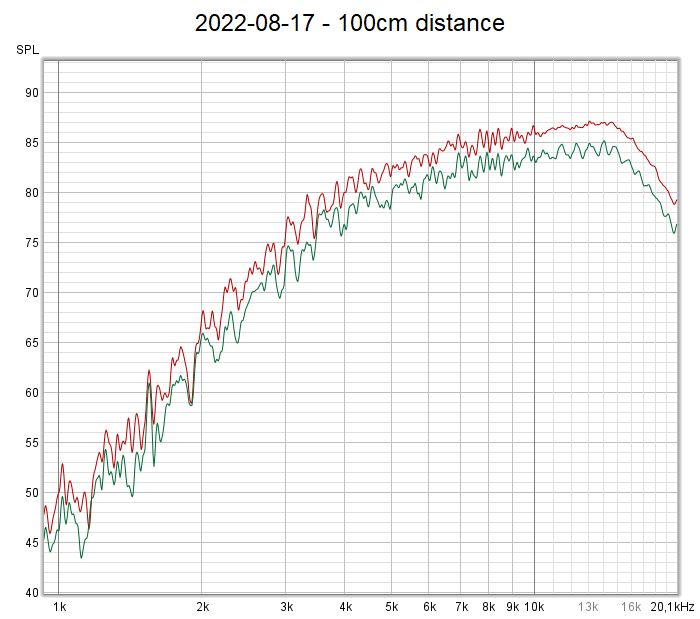

100cm ifrån elementets membran

Den övre kurvan är mätt med bom.
Den undre är mätt utan bom.

Reflexerna är nu så mycket att man bara kan se mätskillnad mellan bom och inte bom från ca 10kHz. Andra reflexer döljer reflexerna från det simulerade mätstativet under 10kHz.







100cm ifrån elementets membran

Den övre kurvan är mätt med bom.
Den undre är mätt utan bom.

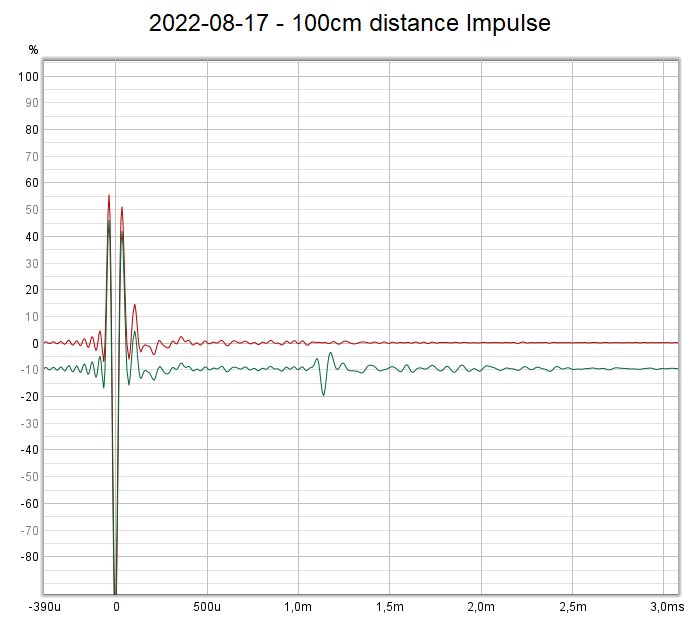

Vi tittar också på impulsen från mätningen 100cm ifrån. Från ca 1,2ms till 2,5ms ser vi stativets påverkan.



[Pulserna skall egentligen inverteras (vändas) men det går inte i denna funktion]





Slutsats

Man bör alltid använda en bom efter mikrofonen vid noggranna mätningar annars blir inte mätningarna korrekta.




Länkar

Troels Gravesen har kommit fram till samma resultat
