MÄTUTRUSTNING – Mätinstrument Logger 2020

För att kunna mäta temperaturerna och lite annat behövs ett instrument (Logger) som klarar detta. Energibutiken (https://www.energibutiken.se) har en egenutvecklad logger som heter Logger 2020 som kan användas. Den är lätt att koppla in och använda. Man kopplar den till en dator som läser av det mesta och kan visa diagram över hur mätpunkterna fortföljer.

Logger 2020 startpaket är ett paket som innehåller:

  • Centralenheten Logger 2020 med belyst display
  • Cd-skiva med LoggerSoft, ett windowsprogram
  • Nätadapter 12 Vdc
  • Rumstemperaturgivare
  • Utetemperaturgivare
  • Elmätarsensor som kan läsa av den blinkande dioden som finns på de flesta elektroniska elmätare
  • Kopplingsdosa
  • Nätverkskabel 2 m
  • 10 meter 3-ledarkabel för inkoppling av temperaturgivare
  • 10 meter tvåledarkabel för inkoppling av elmätarsensor

Den klarar detta: Elmätning, temperaturmätning, fuktmätning, flödesmätning eller övervakning av fastigheter, bostadshus, fritidshus och värmeanläggningar.

Video som visar inkoppling och driftsättning:
http://www.youtube.com/watch?v=Y7Ys-ES5VUI
Fler videos:
http://www.youtube.com/user/webiqkanalen



Jag har använt denna logger sedan 2010. Den har stått och gått hela denna tid dygnet runt utan att stängas av mer än när jag kopplat till fler sensorer.

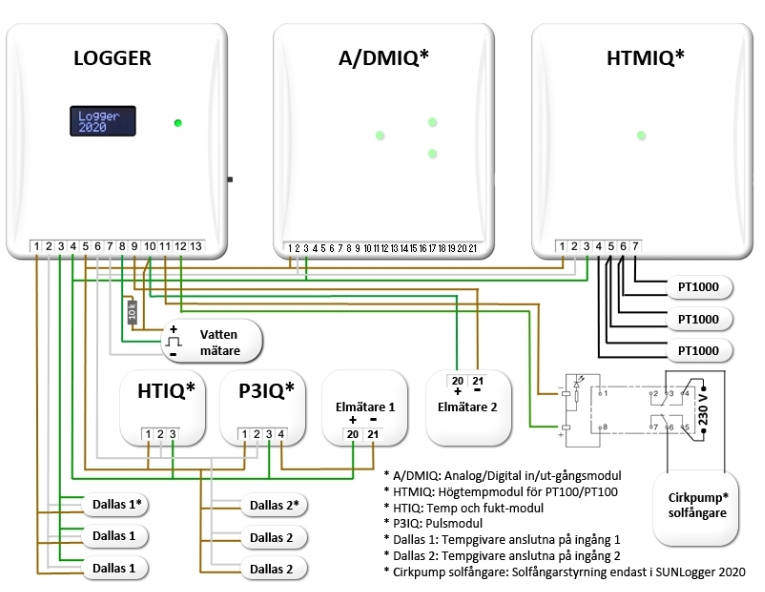

Så här kopplas den in. Allt i bilden behövs inte för att den skall fungera, det räcker faktiskt bara med loggern själv och de sensorer som det står “Dallas” på:

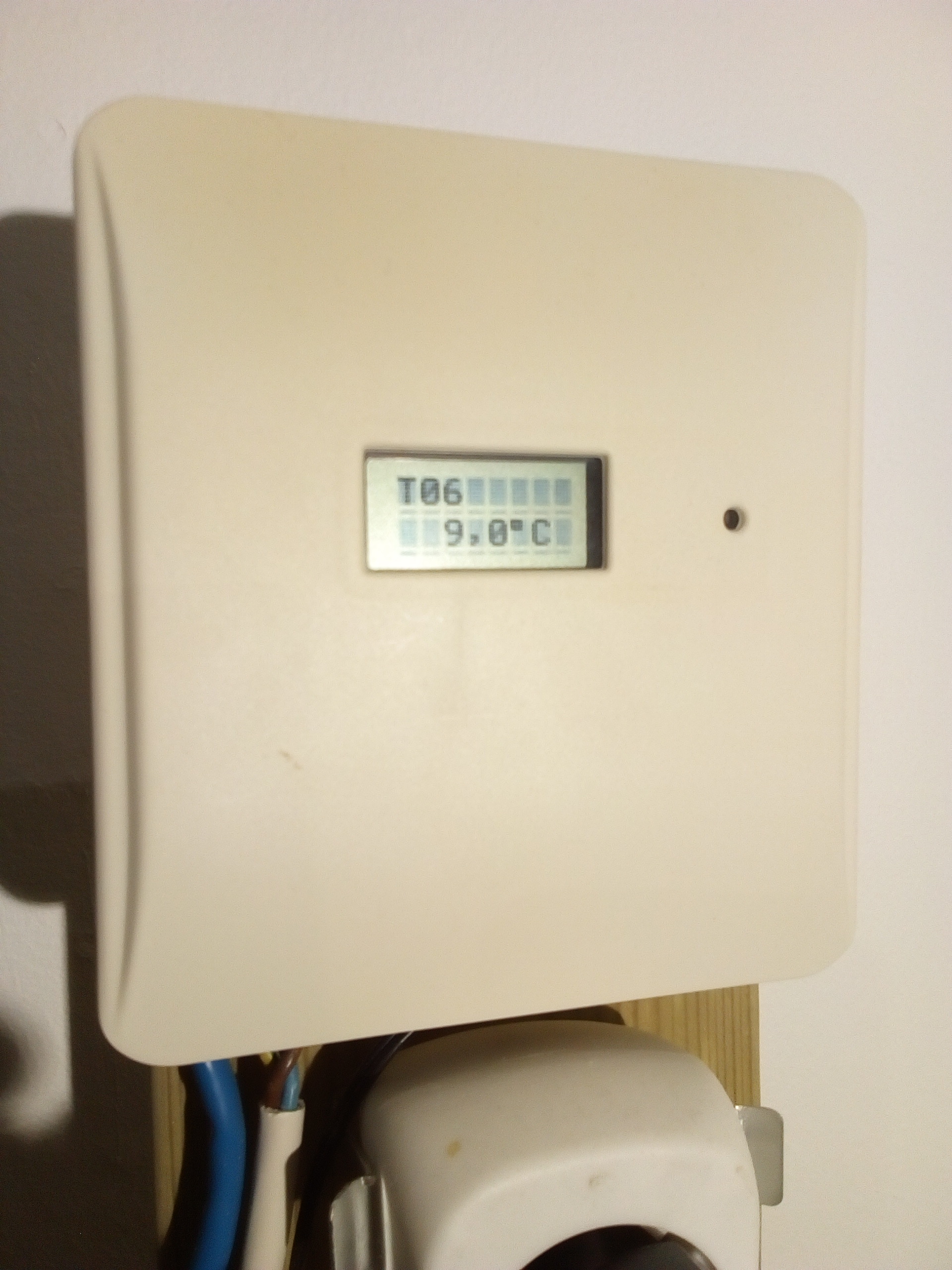

Här är min logger:

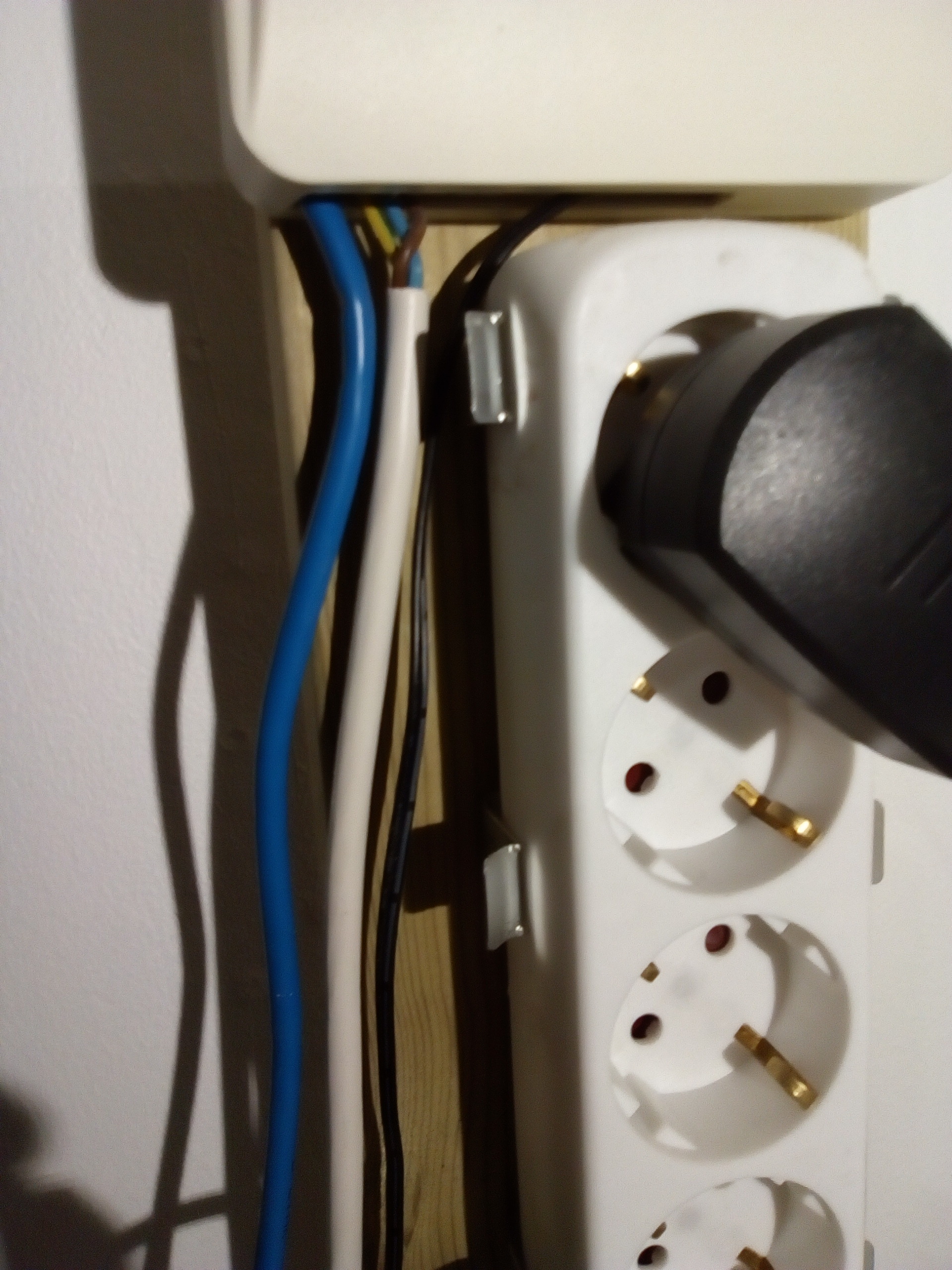

Trådarna från och till loggern:

Den blå kabeln är nätverkskabeln för att kunna läsa av loggern på datorn. Den tunna svarta är batterieliminatorn som också syns till höger. Den vita kabeln är till sensorerna. Det räcker alltså med en kabel för att läsa av mina nuvarande 6 sensorer. Jag kommer snart att utöka det med flera till utan att behöva fler kablar.

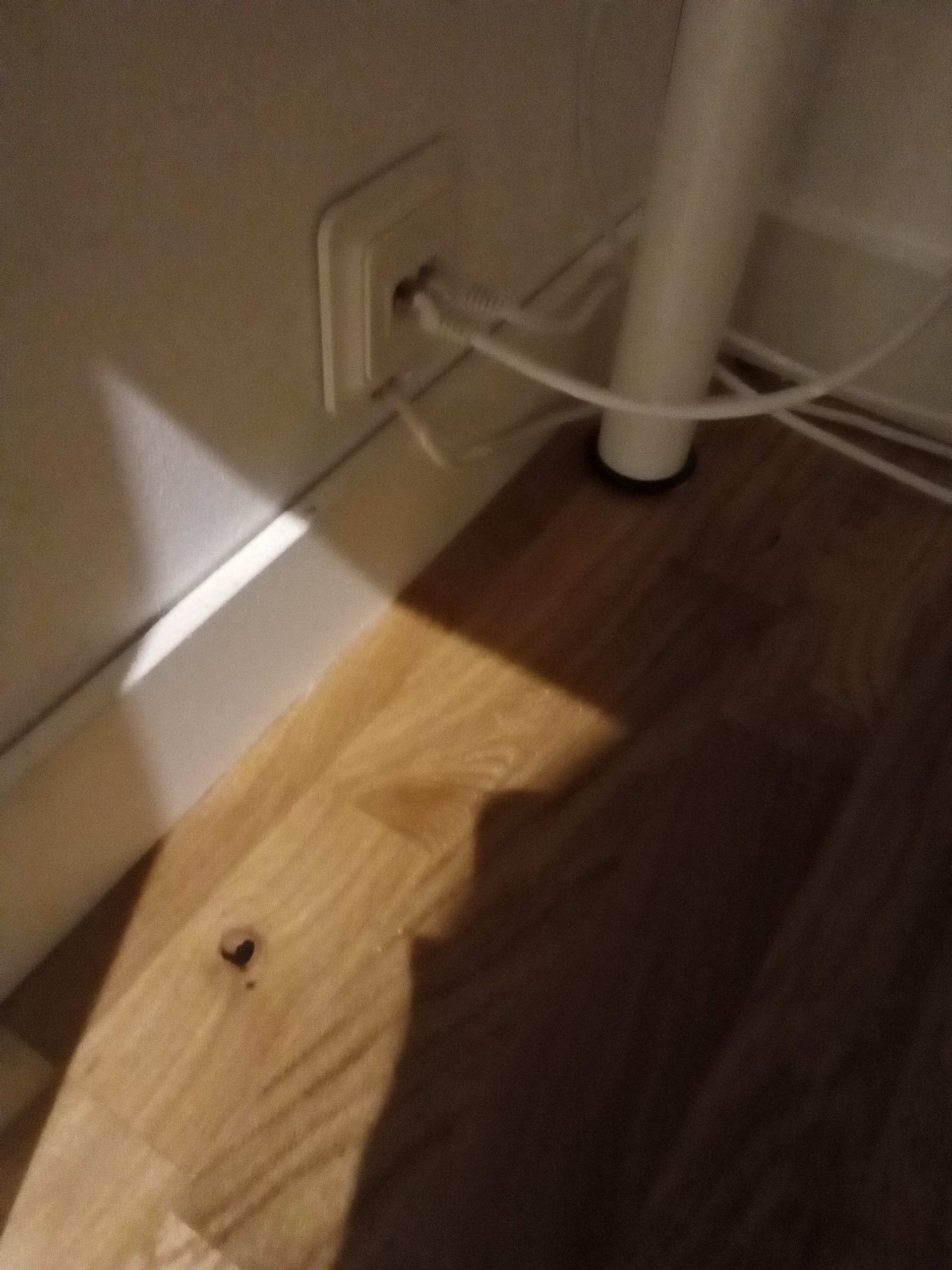

Kabeln under kontakten för nätverkskablarna är kabeln från och till loggern som läser av sensorerna.

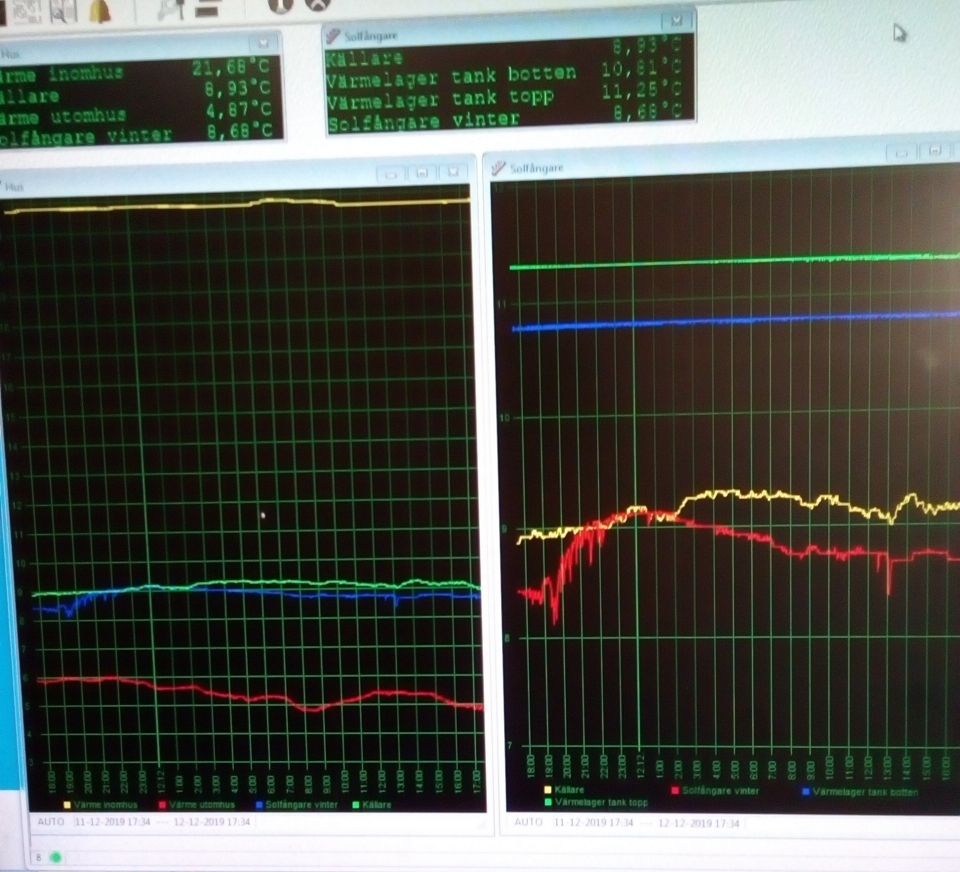

En överblick över Loggers visningsprogram:
Man kan ha hur många olika uppställningar som helst. Det är bra om man vill jämföra olika avläsningar mm.

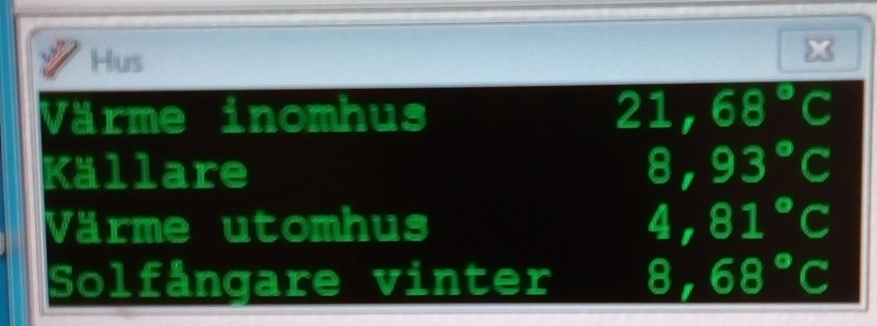

Realtidsdata i siffror uppställning 1:

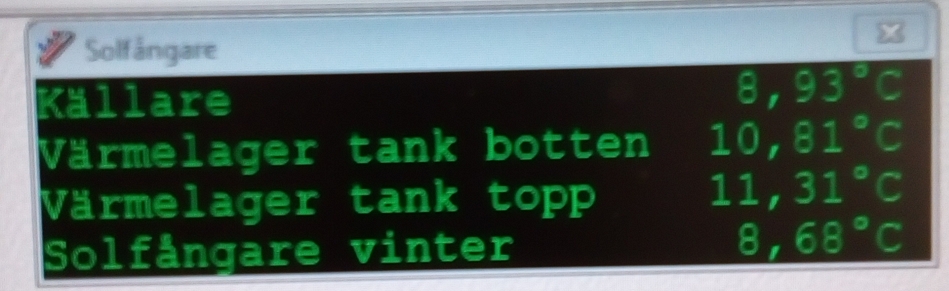

Realtidsdata i siffror uppställning 2:

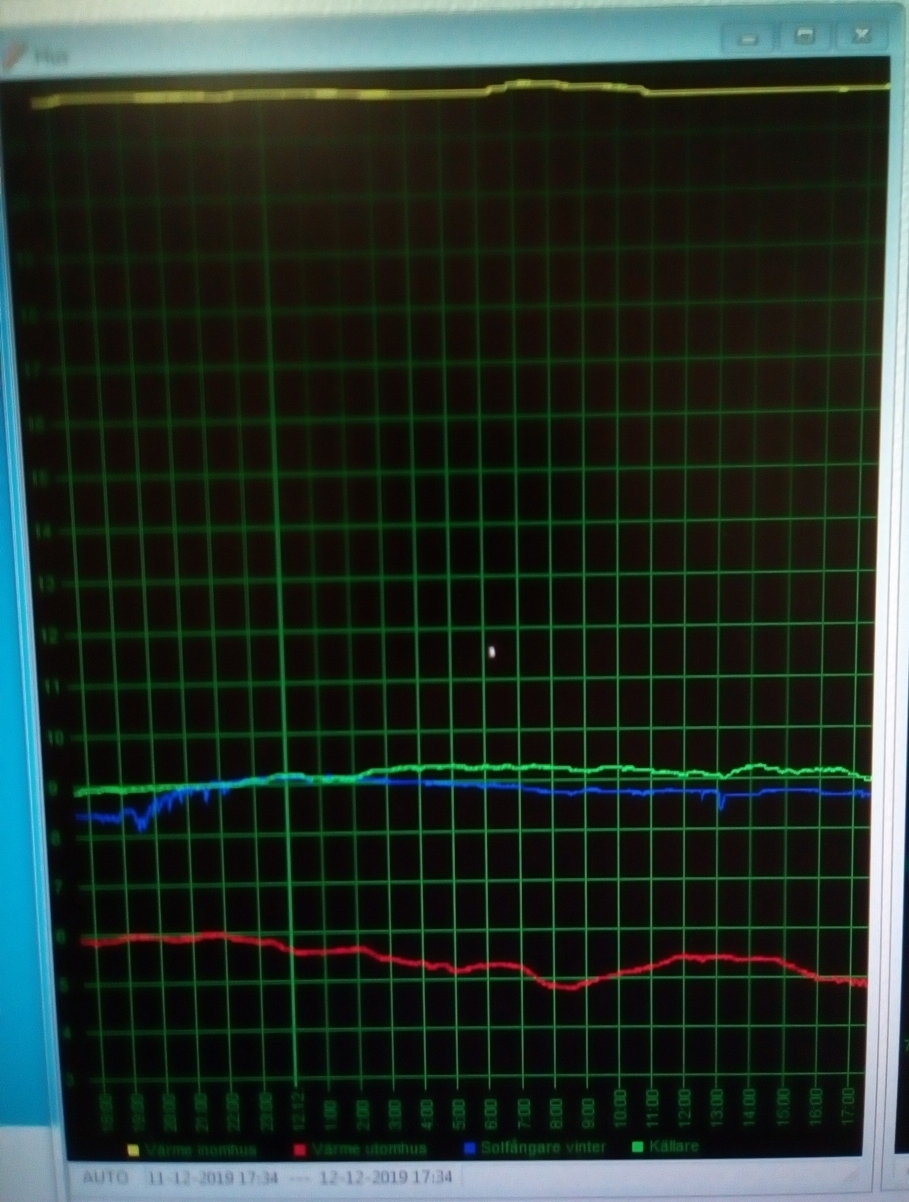

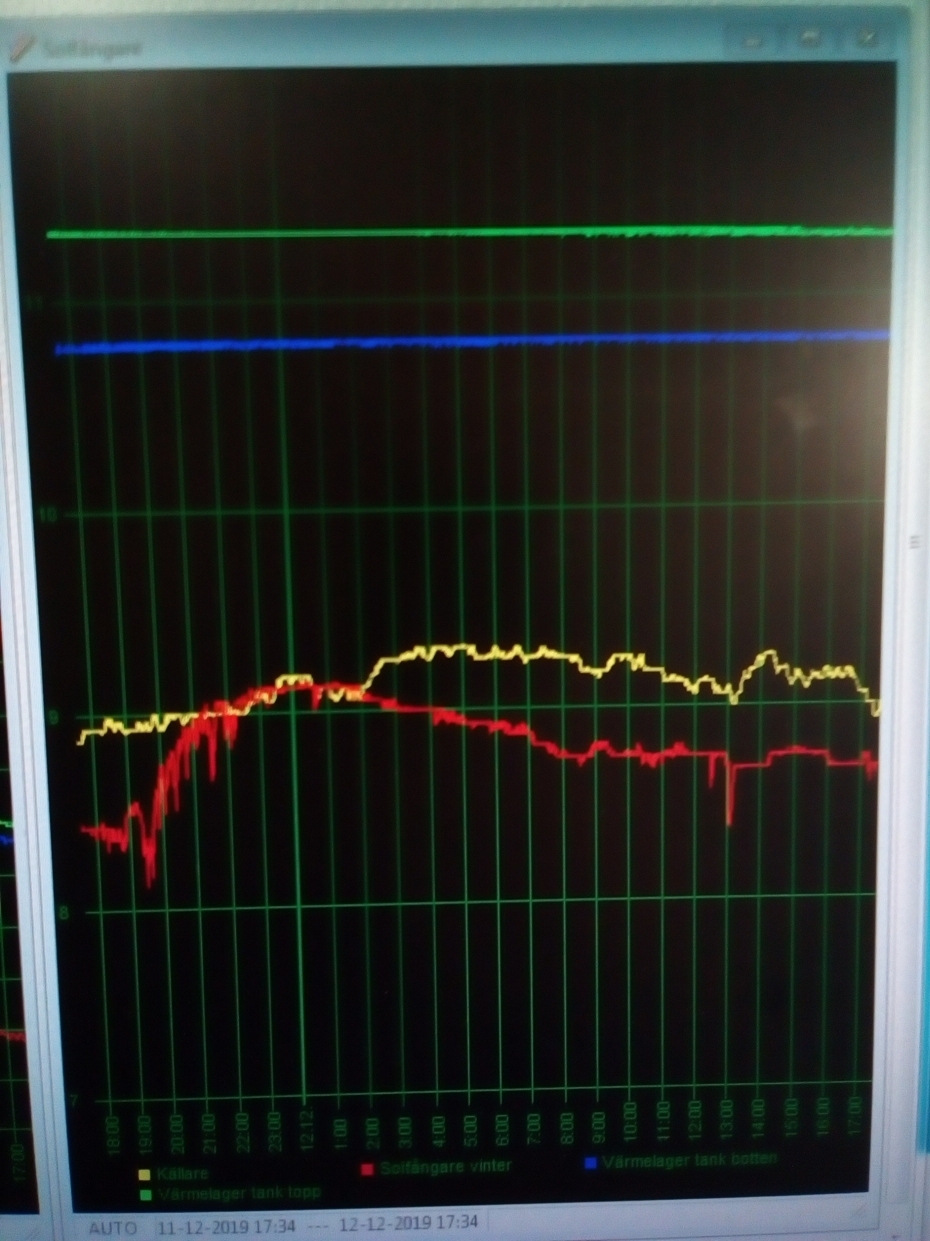

Grafer uppställning 1:





Grafer uppställning 2:
