Mikamp LM1876

En mycket bra mikrofonförstärkare som ursprungligen är utvecklad av en herre vid namn Erik Wallin. Min är något modifierad. Bilderna får tala sitt eget språk.

Kopplingsschema

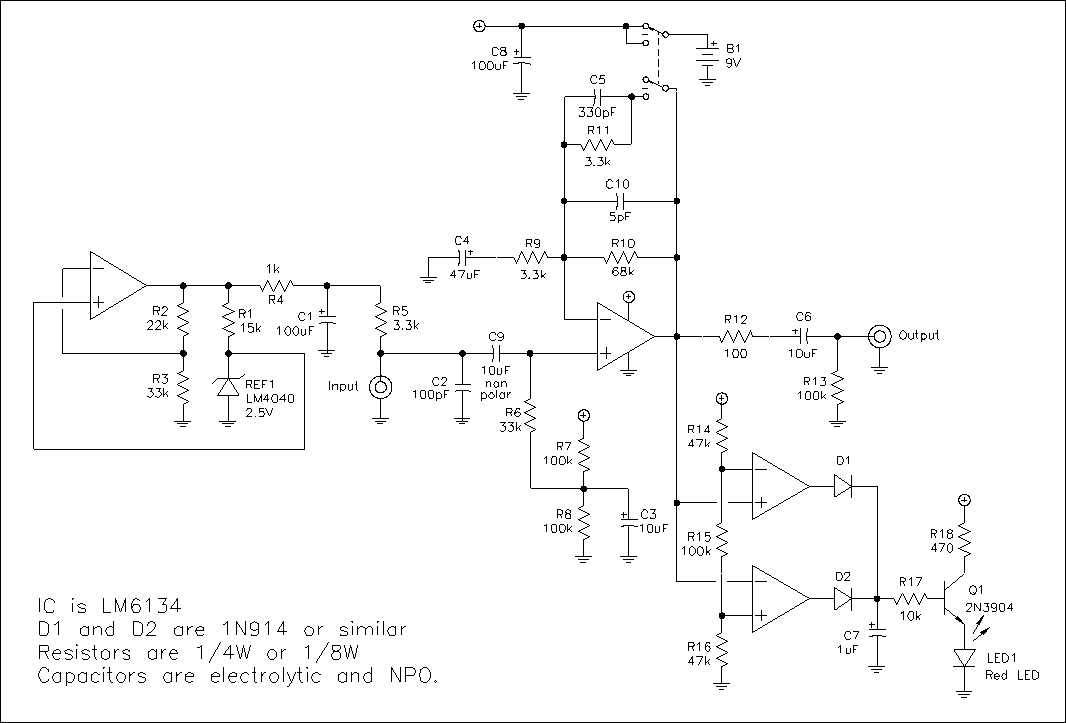

Wallins kopplingsschema:

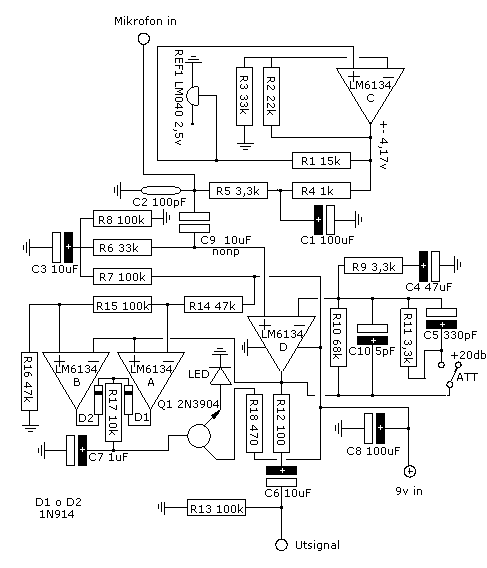

Min kopplingsschema:

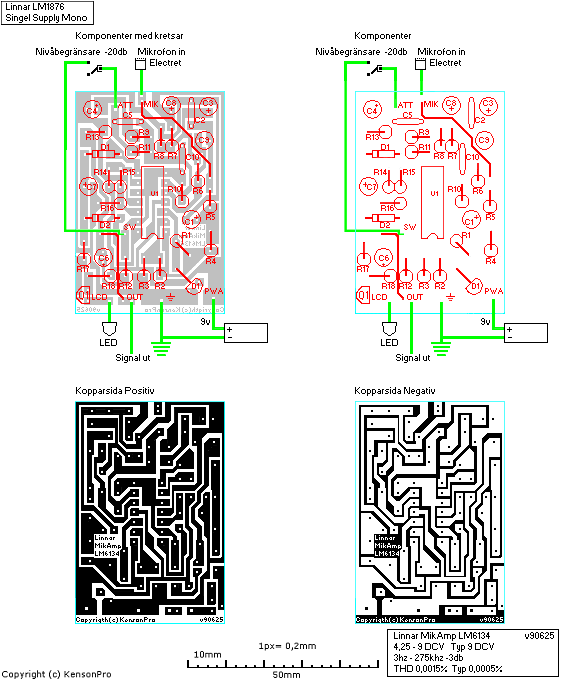

Kretskort







Negativ



Positiv
