MIKROFONSTATIV – MikStat-0

För att kunna mäta högtalare behöver mätmikrofonen fixeras stabilt på varierade höjder och vinklar. Stativet måste ha minimerade egna ytor så att ljudet inte kan reflekteras mot detta.

Bygg stativet

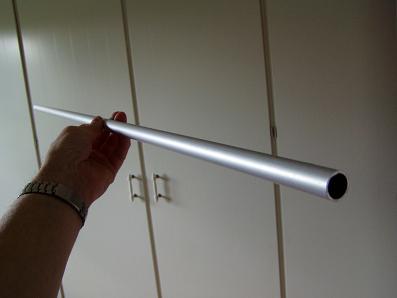

Röret till stativet har måtten 10x1mm och är av aluminium.

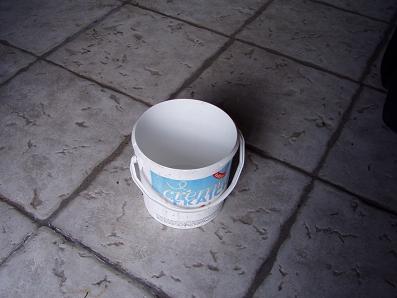

Stativet skall få en fot i betong. Som form passar en mindre spann utmärkt, mått mm är inte kritiska, välj något som blir stabilt men inte för stort.





Använder en hyffsat fin färdigblandad betong, vilken sort som helst går bra.
<img class="size-full wp-image-3566 aligncenter" src="https://usercontent.one/wp/www.xmag.se/wp-content/uploads/2019/12/mikro1_stativ_fot5.jpg?media=1659169796" alt="" width="397" height="298" />





Såga till ett rör av plast som används till att dra elkablar igenom, måtten passar exat till alu-röret. Kapa av plaströret till en längd som gör att den precis kläms fast mellan spann och handtag. Sätt dit plaströret och justera in så att den står i mitten av spannen och kläm fast under handtaget (bilden försvan i hanteringen, använder en senare bild).

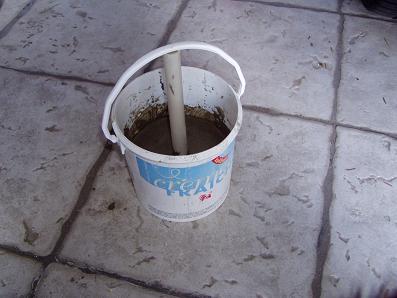

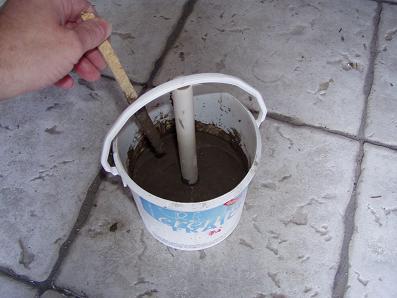

Fyll i lite vatten i spannen först, är lättast så. Häll sedan i betong samtidigt som det blandas, fyll på med vatten efterhand. Blanda upp till strax under mitten av spannen. Låt blandingen vara lite lösare än vad som är brukligt blir finare yta då. Lagom är när träpinnen man rör med precis står själv i smeten.

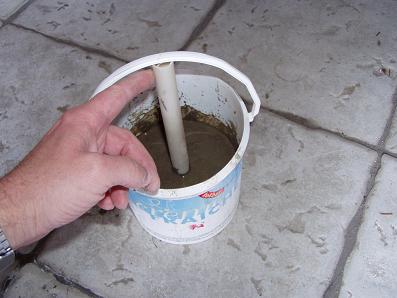

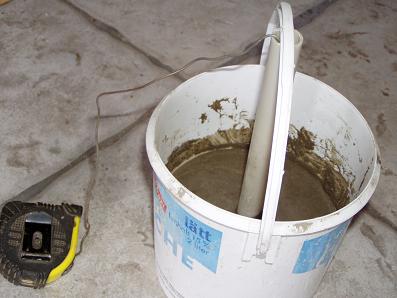

När blandningen är klar, justera röret så att det står rakt.





Fixera med ståltråd eller liknande om behov finns.

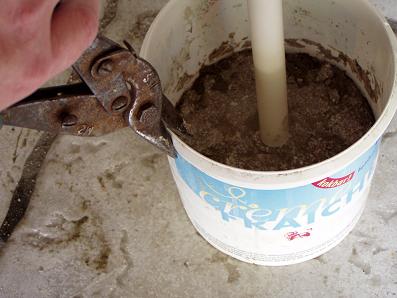

Efter några dagar klipps spannen upp.

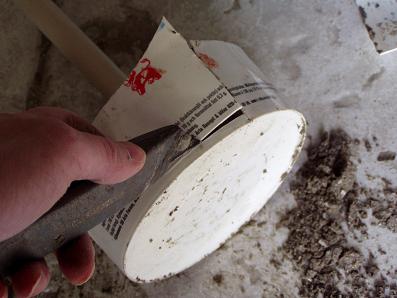

Kan vara nödvändigt med kniv ibland.

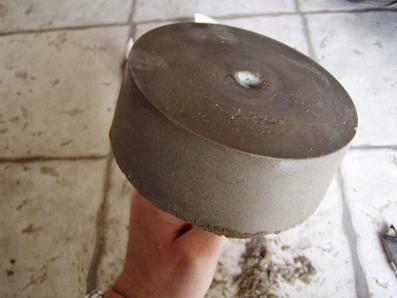

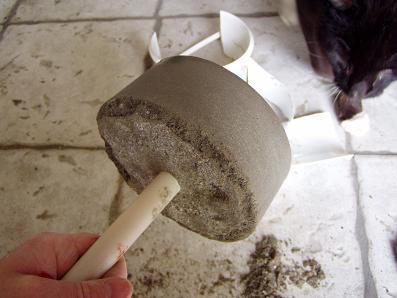

Foten är fri. Det som ser ut som om undersidan är den kommande ovansidan.





Undersidan är där plaströret går ut. Lägg märke till den avsmalnande strukturen som foten ärvt av spannen.

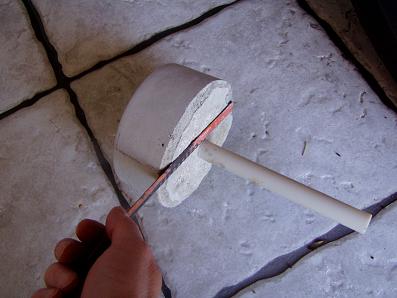

Röret sågas av nära fotens undersida.





Nu börjar man skönja en fot.





Foten måste målas, tro mig. Annars åker den ut med “huvdet före” när frun upptäcker att den släpper ifrån sig en massa små korn. Färgen binder cementstoft mm.

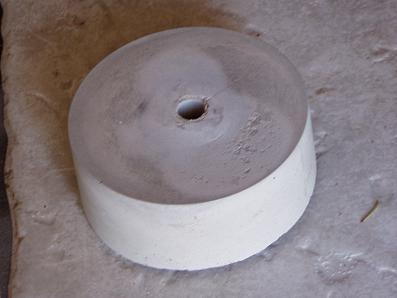

Klart. När man målar betong fångas en del små korn och annat upp i färgen. Om man vill ha en snygg fot måste den slipas efter första målningen och målas igen.
Nu får den ligga några dagar i garaget och torka (jag lade på ett tjockt lager).

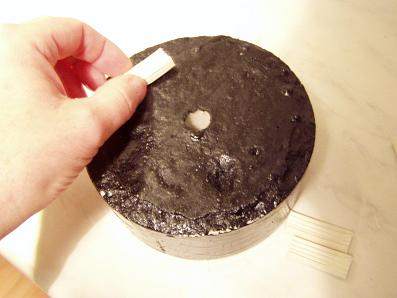

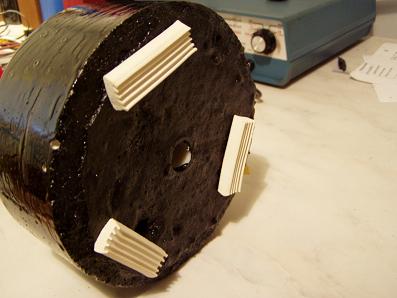

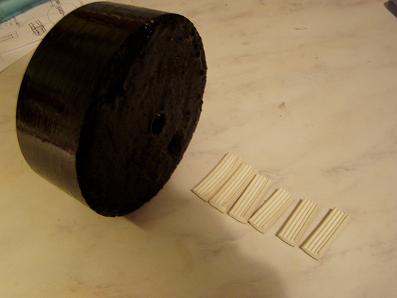

Färdigtorkad. För att svängande eller vibrerande golv inte skall fortplanta sig upp i stativet monteras mjukt gummi som fötter. Grövsta listgummit blir bra.





Placera inte gummit på högsta punkterna.





Tre fötter är bäst.

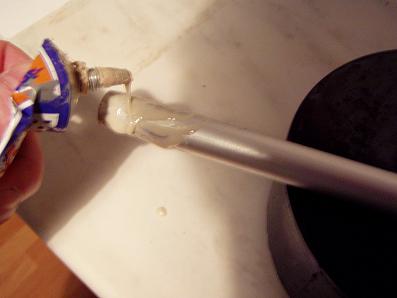

Limma kontaktlim flödigt på den del som skall ner i fotens hål.

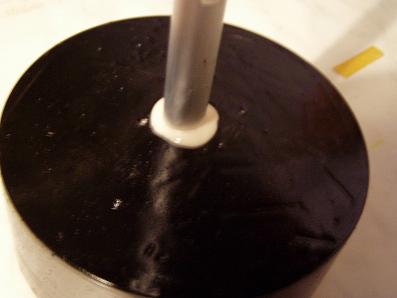

Tryck ner röret i hålet. Se till att röret inte går ut på undersidan. När röret trycks ner pressas lite lim upp. Låt limmet vara. När det torkat blir det en bra övergång mellan fot och rör.

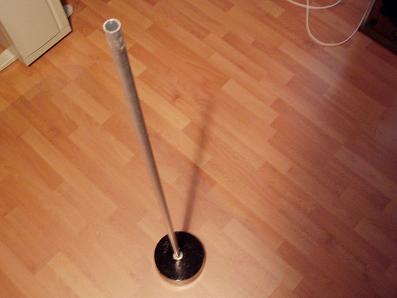

Stativet i hela sin längd.

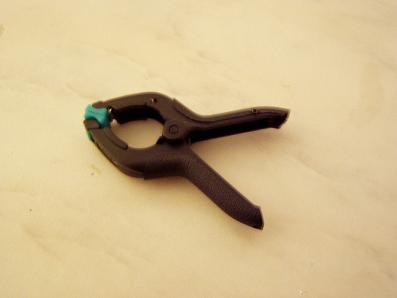

En provisorisk mikrofonhållare skall fixas. En hobbyklämma får klara uppgiften.

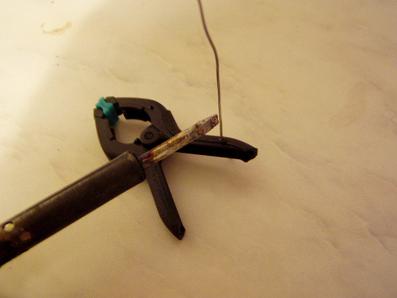

Smält hål igenom klämman på två ställen. Först här…





….och sedan här.

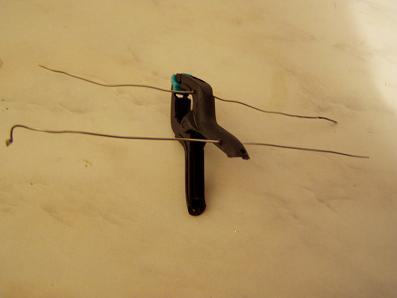

Trä kopplingstråd, model kraftigare, igenom de uppsmälta hålen.

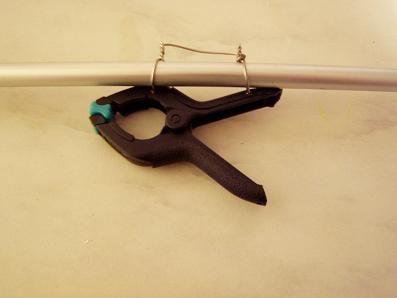

Naja fast tråden runt mikrofonröret. dra en tråd mellan byglarna enligt bilden så går det enklare att skjuta röret igenom byglarna när man behöver ändra läge mellan mätningarna.

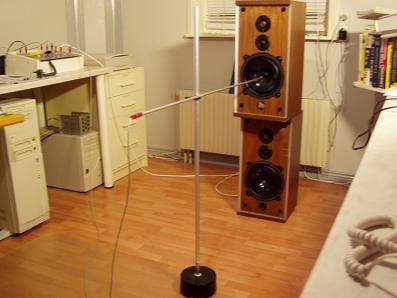

Resultatet blev inte så illa till slut. Här visas en närfältsmätning av basen. En Mätro-1 prototyp skymtar till vänster på bänken. Ett stativ för högtalare som skall mätas återstår att komponera ihop.

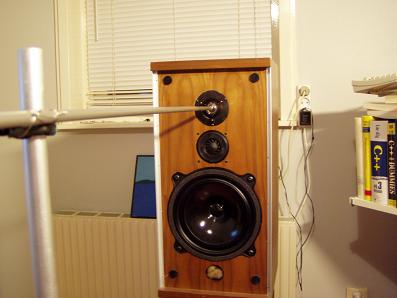

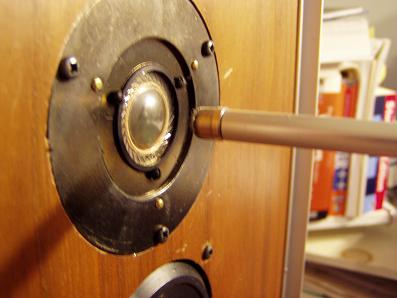

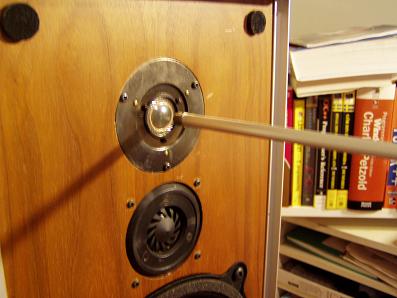

Närfältsmätning av superdiskanten ITT STC 4001G med 19 mm dome av polykarbonat. Arbetsområde 13khz – 40khz





En närbild av den legendariska diskanten.





En stilig mätvy.
