MATMICK-2 Med RCA-kontakt av metall

Version 081121

Mikrofon MM-1 rca är en mätmikrofon för rca-kopplingar. Mikrofonen har en frekvensomfång på 10 – 22khz med mycket rak frekvensgång och lågt brus.

Mikrofonen MM-1 RCA består av en mikrofonkapsel monterad på en ca 20cm lång tunn stång för att hålla reflexer och annat borta från kapseln.

Rörets utformning

Mikrofonhylsans utformning. “Mikrofonhylsan” är hämtad från en förnicklad chassi rca-hona

Denna mikrofonkapsel är det som uteslutande används.

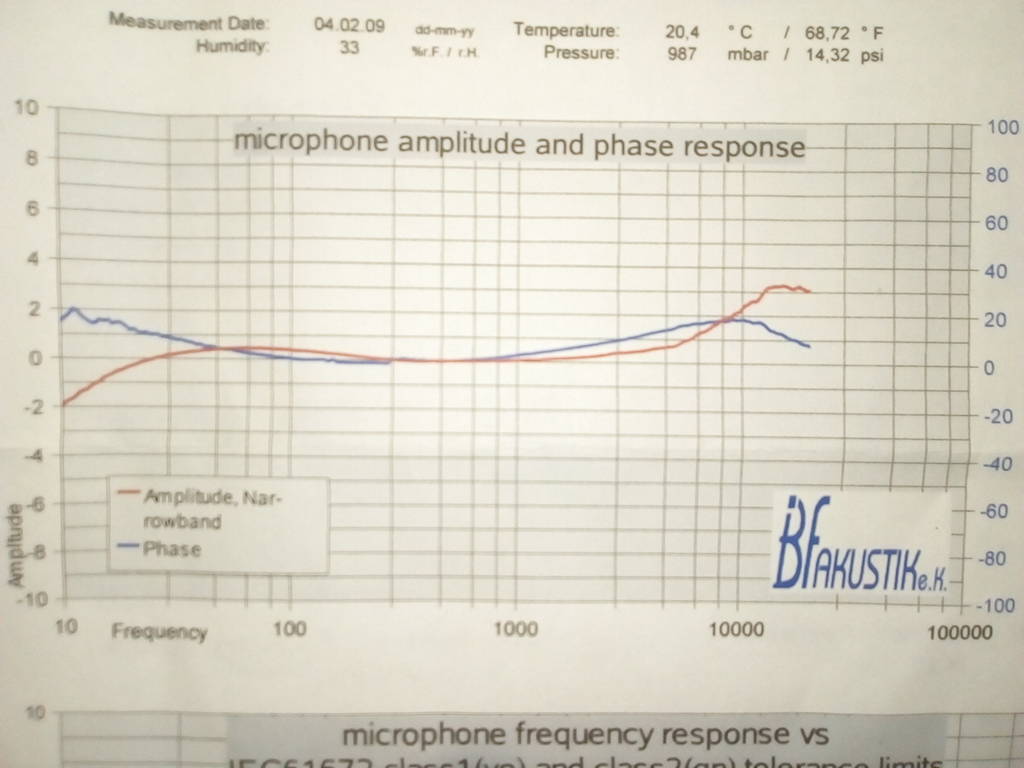

Lägg märke till frekvenssvaret för kapseln.







Följande bilder beskriver hur mikrofonen byggs

På ett alu.rör på 10x1mm mäts längden 200mm upp.

När röret spänns fast får det INTE se ut så här. Man måste alltså använda skydd så att röret inte skadas.

Så här skall det se ut när man sågar. Om man sågar rakt nu så slipper man mycket jobb sedan.

Röret gradas på insidan…

…och på utsidan samt slipas plant. Sågar man inte rakt är det nu man får jobba hårt.

Så här ser det ut färdigt

Lite närmare

Här ligger några färdigsågade

Nästa uppdrag är att färdigställa mikrofonhylsan

Dra ur stiftet

Plocka bort löst sittande

Borra ur plasten

Kläm in något vasst mellan återstående plast och hylsans insida

Dra ur med en tång..

…så här

Tom på plast

I botten satt en egen liten plastbit. Mät tjockleken

Fixa fram lite mjuk skumplast med samma tjocklek och skär/klipp ut en rund bit som motsvarar hylsans bredd inuti

Klar

Sätt på plats

Klart

Tryck hål för signaltrådar

Många blev det

Nu skall hylsan in i ändan på röret

Lite silikon så den sitter på plats. Jag har upptäckt att rören inte håller samma godstjocklek som det står i specifikationerna. Därför måste man ibland fila lite på gängorna tills man precis kan trycka in hylsan. Det är viktigt att gängorna skrapar i rörets insida då den måste kordas för att undvika inducerad brum

Här åker den in..

…mer…

…tills den är helt inne

Så här ser en närbild ut. Man ser silikonet som klämts ut på sidan. Låt det stelna innan det tas bort, lättast så. Just denna har inte försetts med mjuk skumbit i botten av hylsan. Kan inte alltid göra samma ju!

Mikrofonen

Trådarna som skall lödas på mikrofonen

Här är trådarna lödade

Märk att trådarna är svagt tvinnade runt varandra

Fyll i LITE silikon innan mikrofonen dras ner med trådarna som sticker ut på andra sidan röret

Mikrofonen dras ner i silikonet endast lite försiktigt så att det bildas en liten kudde av silikon under mikrofonen ocg så att det tvingas upp lite silikon runt mikrofonen ca 1mm.

När mikrofonen är på plats pillar man ner lite vanligt printerpapper mellan mikrofonen och hylsan på tre ställen för att hålla mikrofonen från hylsans väggar

Så ser det ut när silikonet härdat och distanspappren är borta

Nu sitter det hylsor på alla rören. Längst bort ligger en färdig mikrofon med en testmikrofonkapsel av annan modell än den som annars används. Den var för dålig visade det sig senare.

Nu skall rca-kopplingen på plats. Det fungerar bra med eltejp, även under lång tid, men kvalitén måste då vara mycket bra på tejpen, dvs använd lite dyrare tejp.
Mät en sträcka på 10mm från ändan på röret och börja tejpa där

Dra ut en bit tejp och linda runt kant i kant med föregående varv.

Fortsätt tills man uppnår rätt tjocklek och lite till

Mät med rca-hylsan så att man har rätt tjocklek innan man klipper av tejpen

Klart

Här är rca-kontaketn som skall på plats

En annan vy

Skruva isär kontakten

Trä på hylsan på mikrofonröret

Om den inte går att få på…

..måste man linda av en liten bit..

..tills den går på..precis..

..helt. Hylsan skall inte gå att rycka på. Den skall skruvas över tejpen då är det rätt tjocklek på tejpen

Sedan skär man av tejpen som sticker utanför röret. Skär inte av det innan man är klar med tejpens tjocklek. Det är mycket lättare så

Nu är utstickande tejp borta

Hylsan sitter som en smäck

Tag själva rca-kontakten och kona till jordklämman. Den skall konas så att toppen lätt går in i röret men bakdelen skall vara så tjock att den skrapar i röret en aning så att den jordas mot röret

Löda fast trådarna

Nu är det färdiglödat

Här ser man jordtråden lödad

Nu pressar man ner den konade jordhyllsan i röret

Här är den på väg ner. Man får trycka en aning så den pressas ner med hylsan skrapande mot röret

Här syns det tydligt att det krävs en aning kraft för att få ner den. Observera att det bara handlar om “en aning” kraft. Om det krävs för mycket kraft för att få ner den i röret kommer jordblecket att kröka sig. Använd en plattång för att justera i så fall

Här är den på väg ner nu

Sista biten dras ner med hjälp av att man skruvar fast hylsan i kontakten. Tänk på att det är kontaktens hylsa som skall skruvas inte själva kontakten då den då kan skruva sönder trådarna

Nu är det hela fast i röret. Trots att man bara använder vanlig eltejp så sitter det bergfast

Så här ser den färdiga mikrofonen ut

Här med kabel ansluten (modell grövre)

En närbild

Vi testar också med en guld-rca hona där kablen är betydligt tunnare (är att föredra då den tjocka kabeln kan dra och slita i mikrofonen av sin egen tyngd)

Här har mikrofonen kopplats till mikrofonbommen “Mikbo-1 RCA”

Sex mikrofoner klara och en xlr-typ.

En bild till över härligheten
