Onkyo PE Diskant

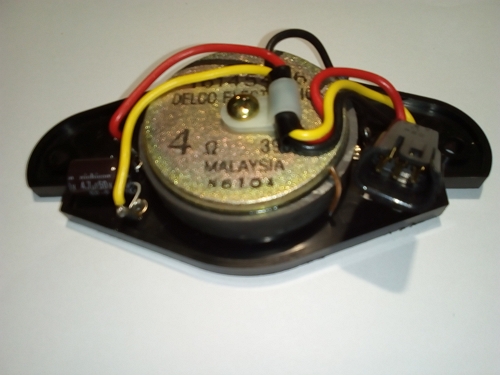

Denna diskant såldes ut av Parts Express för några cent per st. Det har köpts i några hunda exemplar till Sverige. Det är en Onkyo-diskant men tillverkas av Delcro Electronics. Bild på undersidan (med en ståltråd som fastnat på magneten).





Membranet är av textil. Faspluggen är borttagen.





Parts Express beskrivning

3/4″ textile dome tweeter with aluminum former, ferrofluid, and an iregular shaped faceplate. The faceplate contains a built-in high pass capacitor and wiring harness, both of which can be removed for general use. Comes with a built-in phase shield to help improve off-axis response.

Specifikation

Power Handling: 15 watts RMS/30 watts max *VCdia: 3/4″ *Znom: 4 ohms *Re: 3.50 ohms *Frequency range: 4,000-20,000 Hz *Fs: 2,700 Hz *SPL: 85 dB 2.83V/1m *Driver Dimensions: Overall Diameter: 5″ by 2-3/4″, Mounting Depth: 3/4″.

Mätningar

Elementet har förvånansvärt bra ljud enligt några som lyssnat. Det förutsätter att man tar av faspluggen.

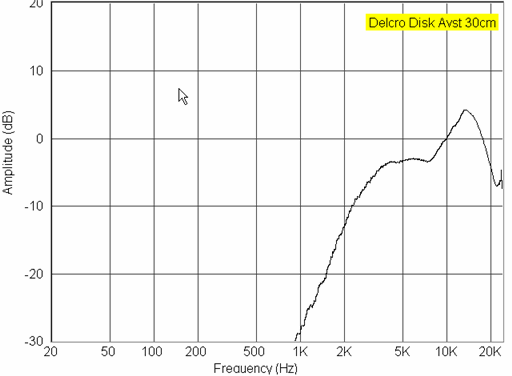

Frekvensmätning i ett 30m2 stort rum med avståndet 0,3m med Mätro-1 och av mjukvaran Speaker Workshop. Frekvenskurvan har här en karaktäristisk topp vid 13khz. Toppen beror på faspluggen som egentligen är ett illa designat beröringsskydd.

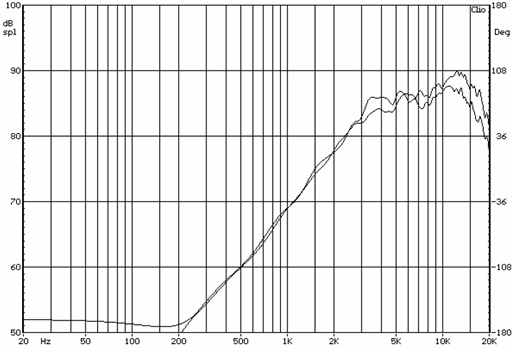

Frekvensmätning i ett okänt stort rum med hård och mjukvaran Clio av Parts Express. Troligtvis har mätningen gjorts på 1m håll. Kurvornas karaktär är den samma som ovan.

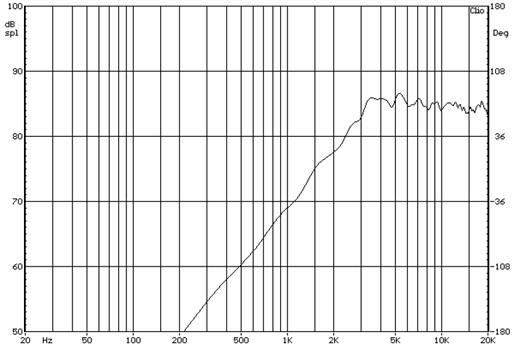

Frekvensmätning i ett okänt stort rum med hård och mjukvaran Clio av Parts Express. Troligtvis har mätningen gjorts på 1m håll. I det här fallet har faspluggen/beröringsskyddet tagits bort. Man ser att frekvenskurvan nu är mycket rakare än kurvorna ovan.

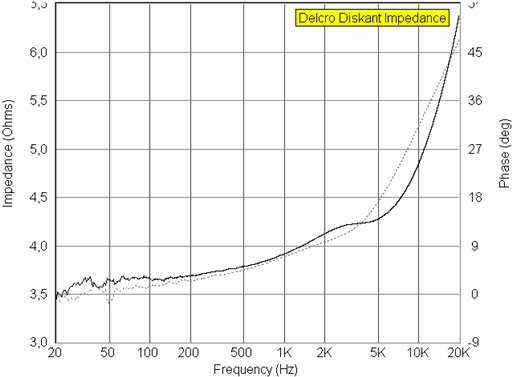

Impedansmätning med Mätro-1 och av mjukvaran Speaker Workshop. Lägg märke till den höga upplösningen på impedansskalan till vänster.

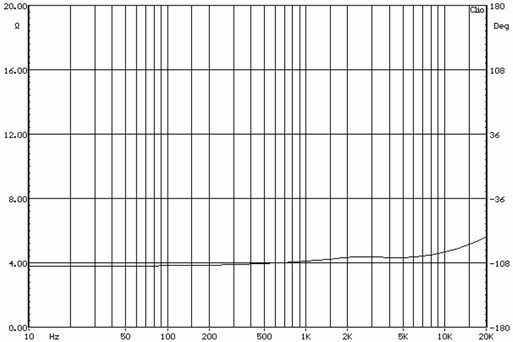

Samma som ovan fast mätt med Clio av Parts Express. Skalorna mellan mätningen ovan och denna är helt olika. Om man justerar dem så de blir lika kommer också impedanssvaret att bli nästan exakt lika. Tom “bubblan” vid ca 2khz finns på båda mätningarna.





Frekvensmätning i ett 30m2 stort rum med avståndet 0,3m med Mätro-1 och av mjukvaran Speaker Workshop. Här har det medföljande delningsfiltret använts vid mätning. Filtret är en kondensator på 4,7Uf.

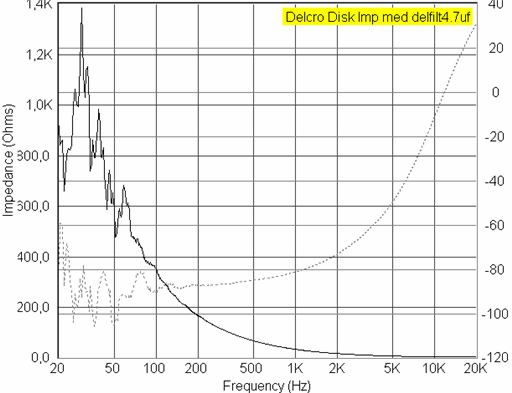

Impedansmätning med delningsfilter. Filtret är en kondensator på 4,7Uf.

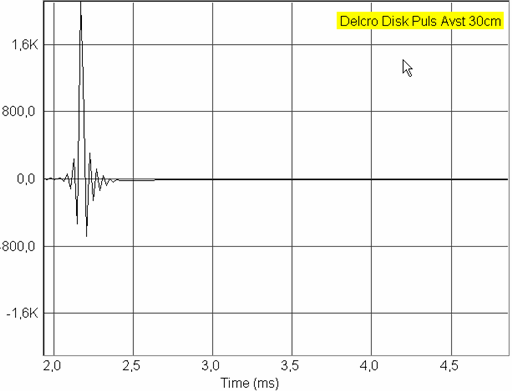

Pulssvaret.
