POS2104 v211127 – Ett slutsteg

Slutsteget POS2104 bygger på kretsen TDA2003 som med 12v inspänning ger ca 3watt ut med låg distorsion. Över 3watt kan man inte längre kalla den för hifi eftersom distorsionen ökar betänkligt. Men under 3watt har den mycket låg distorsion och brus.

Kopplingsschema

Ett slutsteg
Ett slutsteg

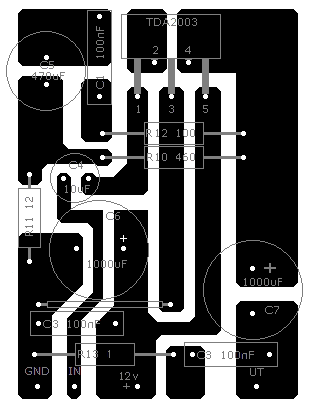

Kretskortet

Ett slutsteg

Mätningar

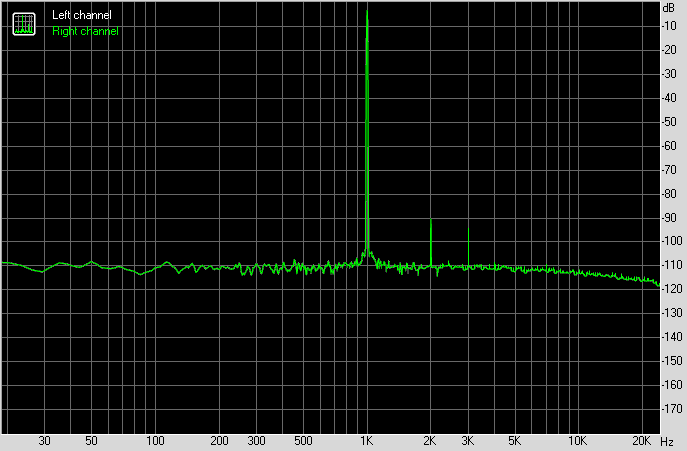

THD:

Ett slutsteg

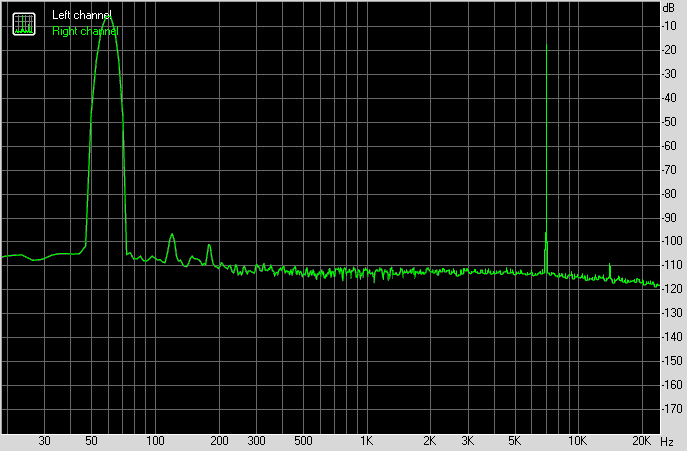

IMD+brus:

Ett slutsteg





Mer här: https://www.faktiskt.io/phpBB3/viewtopic.php?f=10&t=71717

KOMMENTERA HÄR - 2 kommentarer är postade

  • 2022-04-26 kl. 19:09
    Permalänk

    Trodde inte att den gamla ic-kretsen hade så bra mätvärden.

      [CITERA]

  • 2022-04-26 kl. 19:11
    Permalänk

    Storöga:
    Trodde inte att den gamla ic-kretsen hade så bra mätvärden.

    Ja, flera är förvånade.

      [CITERA]
