RT-3 hornet

BEFINTLIG- RT-3 hornet

RT-3 hornet

RT-3 hornet är ett horn som funnits med i tidningen Radio & Television. Detta horn och ett par till var det som medverkade i startandet av “hornbyggar-hysterin” på 70-talet. RT-3 är det mindre hornet i serien.

Elementet som används i simuleringarna om inget annat sägs har dessa data:

12 tum
402 cm2
47 hz
60 liter VAS
Bl 11
Re 6 ohm
Massa 23 gram

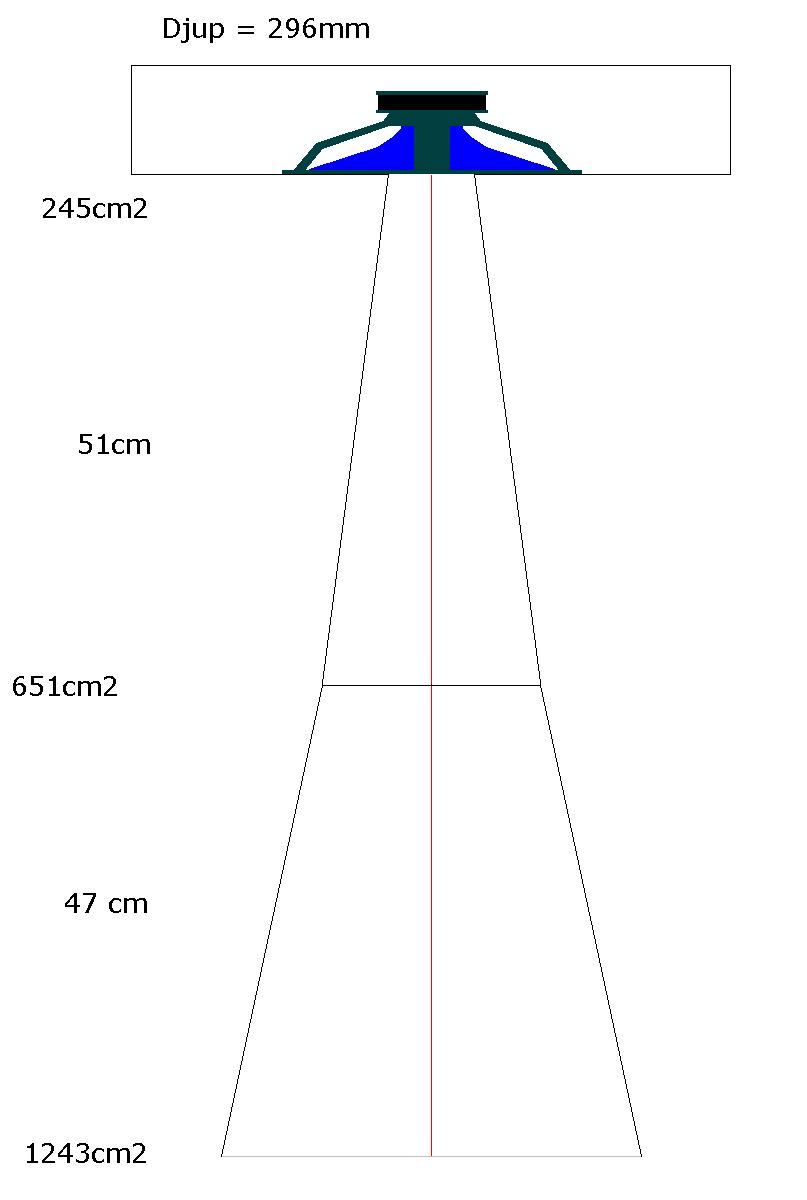

Schematisk bild av hornet och hur man räknar fram detta ur en befintlig låda. Varje förändring av tvärsnittets kontinuerliga ökning av arean har mätts. Det framgår av tvärstrecken i schemat. RT-3 slutar med mynningen nedtill under lådan. Lådan har ben som gör att utrymmet blir ordentligt tilltaget. Det har också placerats en triangelformad låda under till. Mynningen pekar neråt och påstås skapa ett sista hornsegment. Vid simuleringar med detta sista segment stämmer inte frekvenskurvan alls med de mätningar som också gjorts på hornet. Om man inte tar med denna sista bit då stämmer mätningar överens med simuleringar bättre.
RT-3 hornet

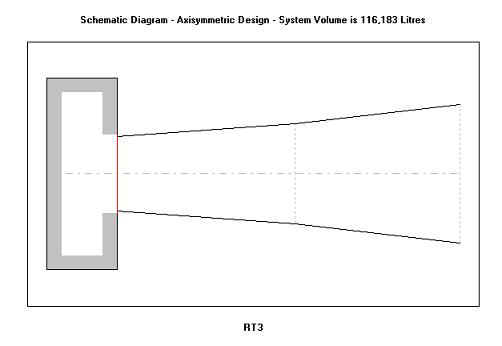

Här har simuleringsprogrammet HornResp tillverkat en egen schematisk bild av hornet efter inmatade siffror.

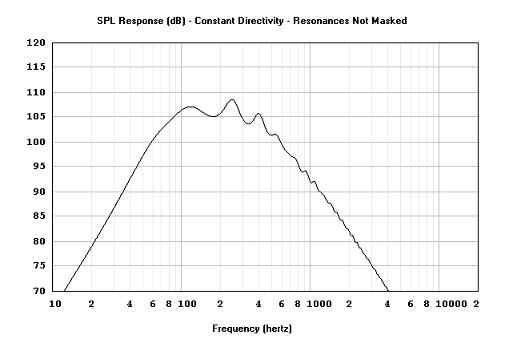

Här är simuleringen enligt konstruktionen som bilderna här ovan.





Här är samma simulering med en mätning som gjordes efter den byggts av tinningen. stämmer mycket bra utom att pucklarna som finns i simuleringen är mycket mindre i mätningen. Kan bero på mätmetod osv.





Slaglängden

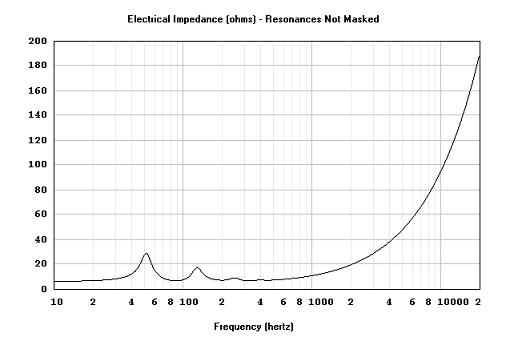

Impedansen.

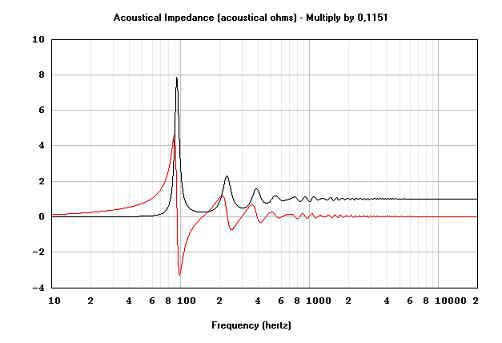

Akustiska impedansen

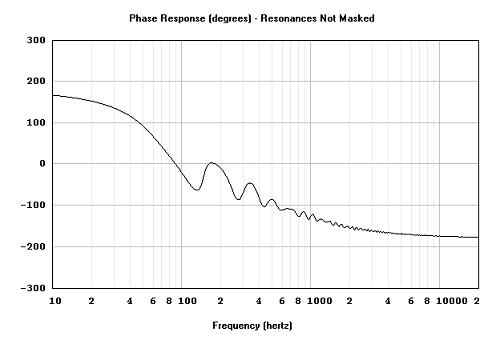

Fasgången

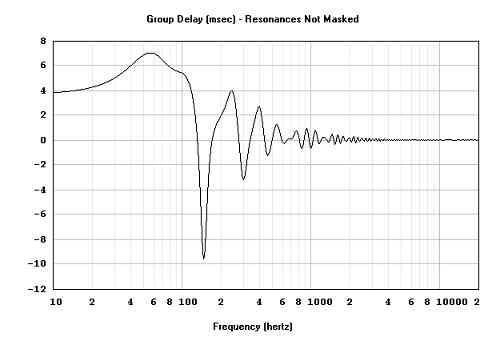

Group Delay

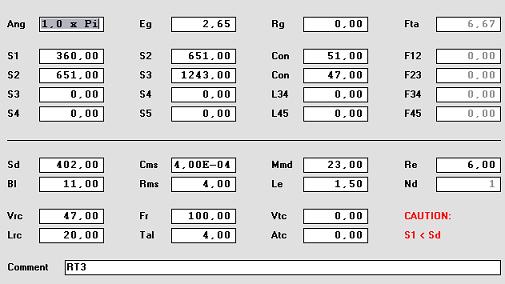

Data för dem som vill testa lite själv
