BEFINTLIG- RT-Kuben

RT-Kuben är ett horn som funnits med i tidningen Radio & Television (RT). Detta horn har dock konstruerats av någon annan än RT’s medarbetare. Det är konstruerat någon gång på 50- eller 60-talet. Hornet var populärt pga av sin storlek och enkelhet att bygga. Det påstås också att hornet användes av musikgrupper på 60-talet.

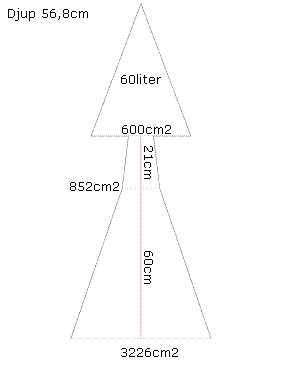

Schematisk bild av hornet och hur man räknar fram detta ur en befintlig låda. Varje förändring av tvärsnittets kontinuerliga ökning av arean har mätts. Det framgår av tvärstrecken i schemat.
Hornet är kort med förhållandevis stor mynning. Detta gör hornet mindre känslig för val av element. Det går bra med billiga 15 tummare.

RT-Kuben







Här har simuleringsprogrammet HornResp tillverkat en egen schematisk bild av hornet efter inmatade siffror.

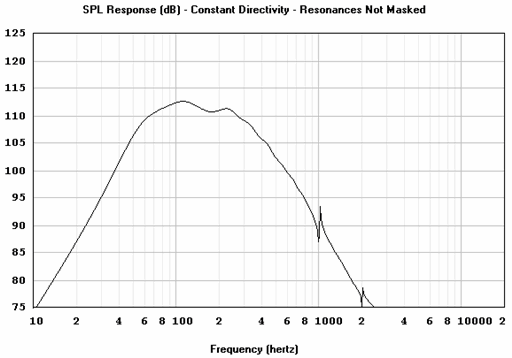

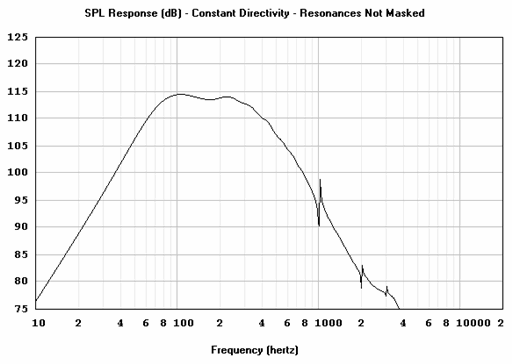

Frekvens.
Element: Påhittat

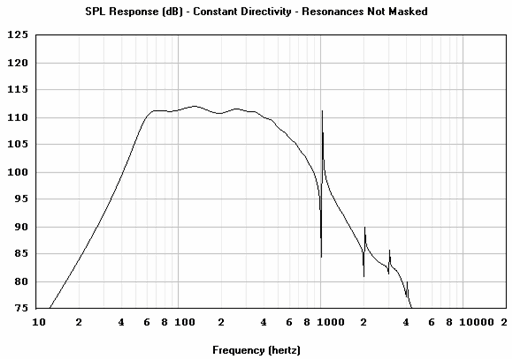

Frekvens.
Element: Eminence Gamma 15A-2





Element: Billigt 400-600kr
Man ser här att det billiga elementet med det låga Bl-värdet ger bästa frekvenskurvan och går ner lägst i basen (f3= 52hz).

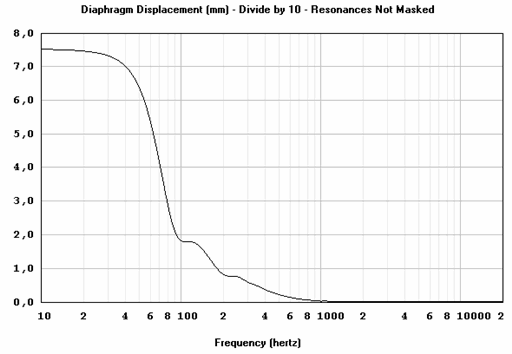

Slaglängden
Lägg märke till att slaget skall delas med 10. Dvs att slaglängden är 0,7mm som högts vid 1 watt in.

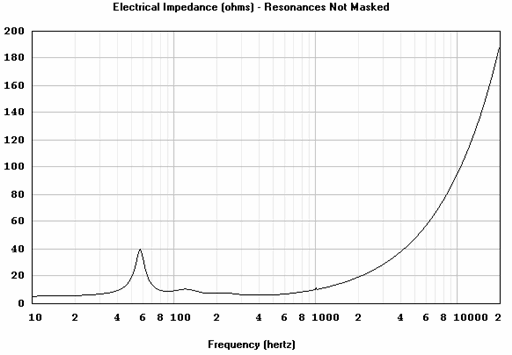

Impedansen.

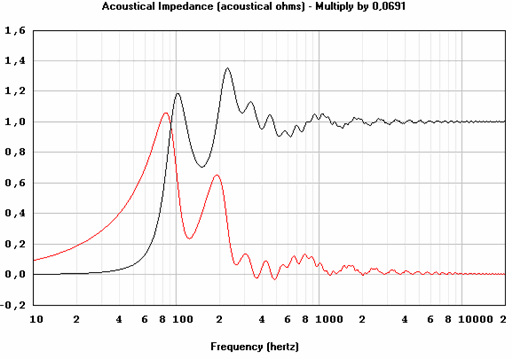

Akustiska impedansen
Kurvorna är typiska för korta horn.

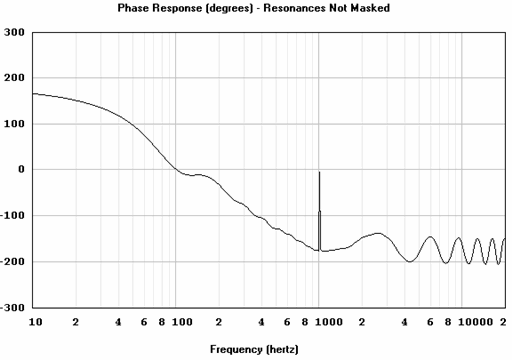

Fasgången
Jämn och fin fas.





Group Delay
Denna bvärdetyp är mindre viktig än vad många anser. Men här är det riktigt rakt och fint. Finaste GD jag sett för ett horn.

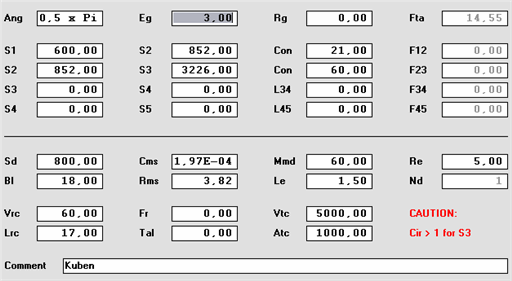

Data för dem som vill testa lite själv
