BASHORN – TheCornerHorn

TheCornerHorn är konstruerat för att använda rummets hörnspets nere vid golvet och ut i rummet som en fortsättning på hornet.
Hornet börjar inne och nere vid hörnetspetsen, inbyggd i lådan, för att fortsätta utanför med rummets utvidgning som en del av hornet.
För att det skall fungera måste mynningen ur lådan ligga i nivå med golvet. Hornets nominella volym, med rummet, ligger på över10 kubikmeter och ser på så vis till att den kan jobbba ner mot subområdet.

Storlek

Höjd 224,8 cm
Bredd 204,0 cm (Från vägg till vägg diagonalt)
Djup 100,6 cm (Från framsidan till väggens hörn)
Volym netto 1990 liter
Volym brutto 2300 liter (uppskattat)

Arbetsområde

Hornet är ett bashorn som skall arbeta från subområdet till max 200hz.

Element

Hornet kan använda flera olika sorters element med relativt hög Bl stort Vas och en membranyta på mellan 800 och 1200 cm2. Reglering av hornet för olika element görs genom att öka eller minska volymen i dem slutna lådan bakom elementet. Lådan är på ca ca 180 liter tom.

Beräkning för hornet

Vid ingående beräkning och simulering av hornet har elementet med namnet Precision Devices PD186 använts:

Membranyta 1150 cm2
Bl 23
Massan 185 gram
Resistans 5,5 ohm
Cms 1,90E-04
Rms 4,00
Le 1,5

Simuleringar

För att beräkna och simulera hornet används HornResp.

Utformning

Hornet är utformat av fyra sammansatta horn på samanlagt 436cm och som sista och femte horndel används hörnets golvspets i rummet.
För att få ner lägsta fekvensen till nära subbnivåer har ingående halsarea och ingående elements membranyta valts liten i förhållande till hornets storlek. Den sista biten av hornet i lådan har utformats med tanke på att forma den akustiska impedansen på ett sätt som sedan rummet kan ta hand om och fortsätta transformera på bästa sätt. Resultatet blir en för typen av horn mycket fin akustisk transformation med rak och fin frekvenskurva högt upp i nivå som följd.

Frekvenskurvan

Frekvenskurvan är mycket rak och sträcker sig med -3db mellan 24hz och 250hz. Nivån ut med 1 watt in 1m bort ligger på hela 113-114db mellan 25hz och 200hz.
Den slutna lådan bakom elementet är här på 90liter.

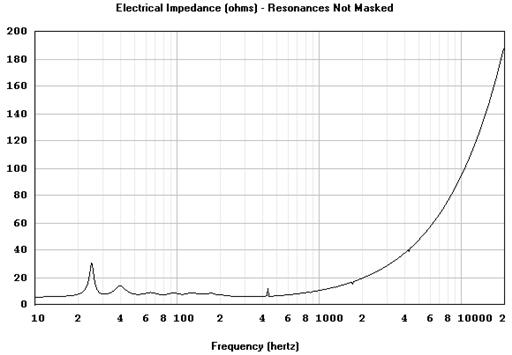

Impedansen

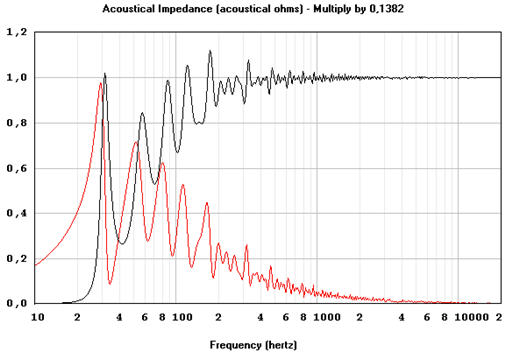

Acustisk impedans

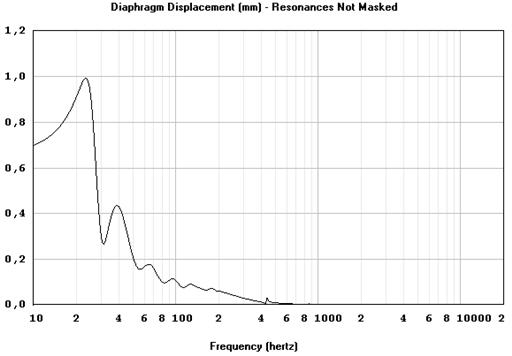

Slaglängden

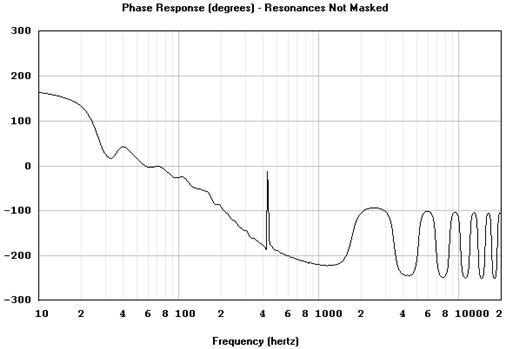

Fasen

Frekvenskurvan för olika element

Genomgående är kurvaorna mycket raka och spänner över ett stort område. Skillnaden mellan 18 tum och 15 tum märks inte på frekvenskurvorna. Slag- längden blir marginellt större med 15 tummarna 1,5mm mot ca 1,0mm för 18 tummarna vid 1 watt in.

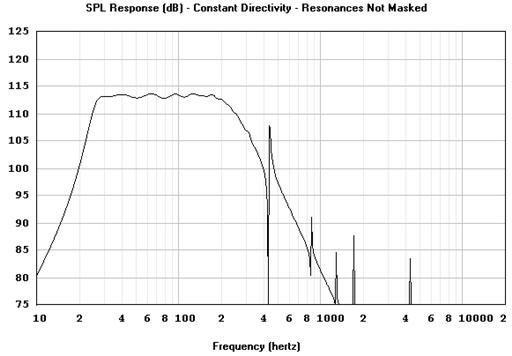

Precision Devices PD186

och med 90 liter volym för den slutna lådan. Nivån ut ligger här på 113db 1w 1m bort. Frekvensomfånget -3db ligger mellan 24hz och 250hz.

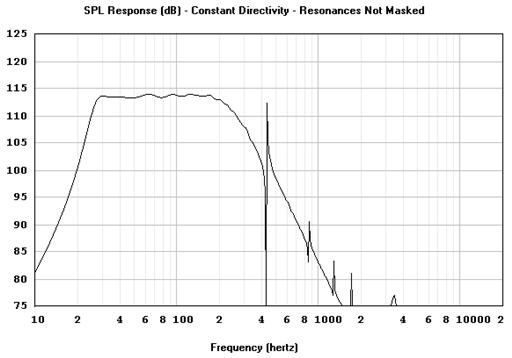

Eminence Kappa 15LF

och med 120 liter volym för den slutna lådan. Nivån ut ligger här på hela 114db 1w 1m bort. Frekvensomfånget -3db ligger mellan 26hz och 300hz.

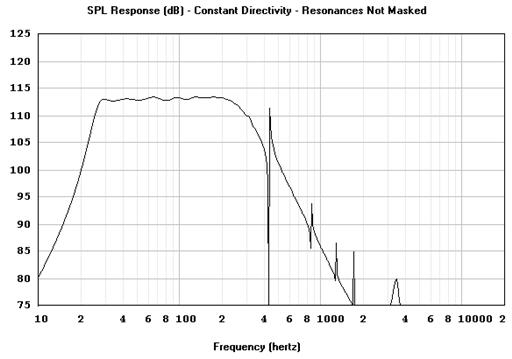

Eminence Kappa 15

och med 160 liter volym för den slutna lådan. Nivån ut ligger här på 113db 1w 1m bort. Frekvensomfånget -3db ligger mellan 25hz och 300hz.

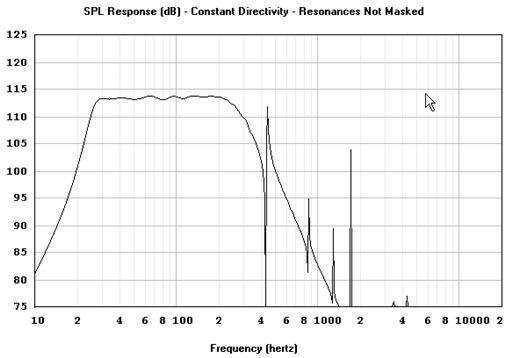

Eminence Gamma 15

och med 100 liter volym för den slutna lådan. Nivån ut ligger här på 113db 1w 1m bort. Frekvensomfånget -3db ligger mellan 24hz och 300hz. Detta element kostar endast 990kr på Hifikit 2008.

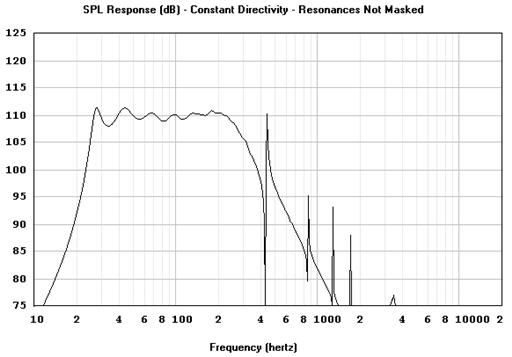

Billighetselement

det kan vara vilket som helst bara det är minst 15 tum.
Nivån ut ligger här på 110db 1w 1m bort vilket får anses riktigt bra för ett element för 300-500kr. Frekvensomfånget -3db ligger mellan 26hz och 270hz.
Observera att vågorna på kurvan endast rör sig mellan 2-3db.
Med denna typ av element kan man få ruskigt bra bas för pengarna.

Utvidgning enligt HornResp

och enligt verkligheten eftersom hornet exakt följer HornResp

Ritningar förminskat

Bafflar

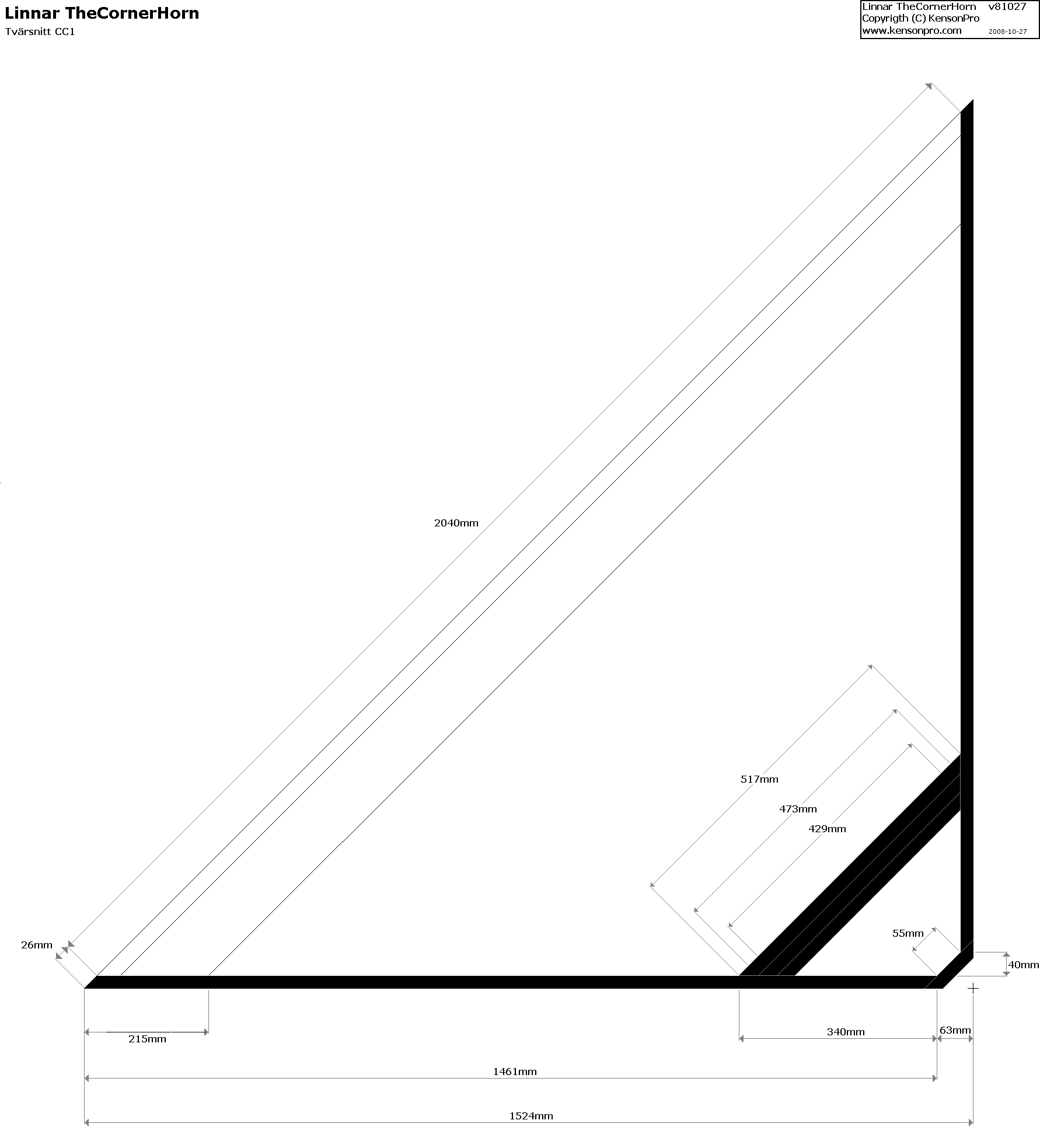

CC1 dvs botten

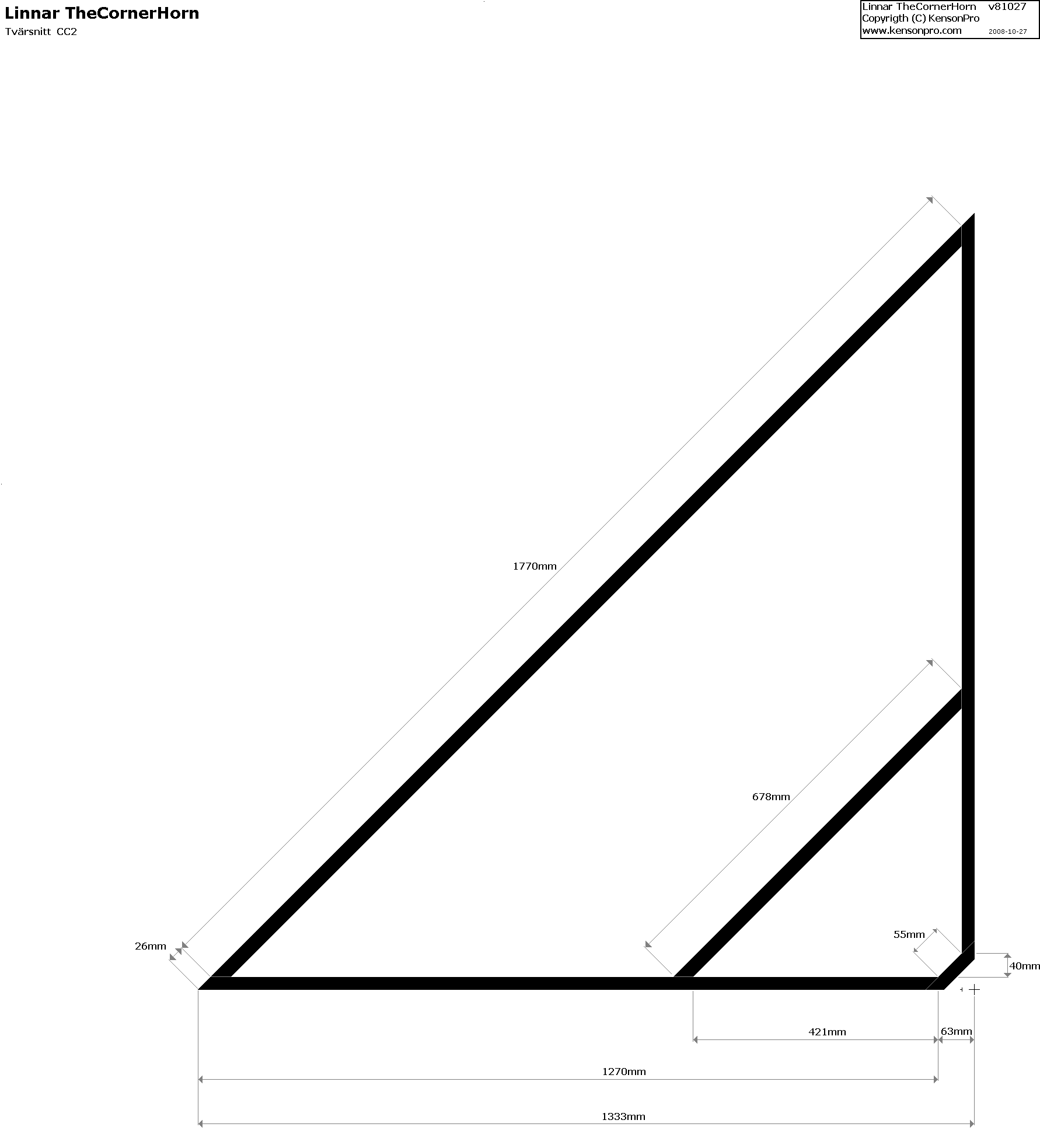

CC2 dvs en bit upp (nästan i mitten)

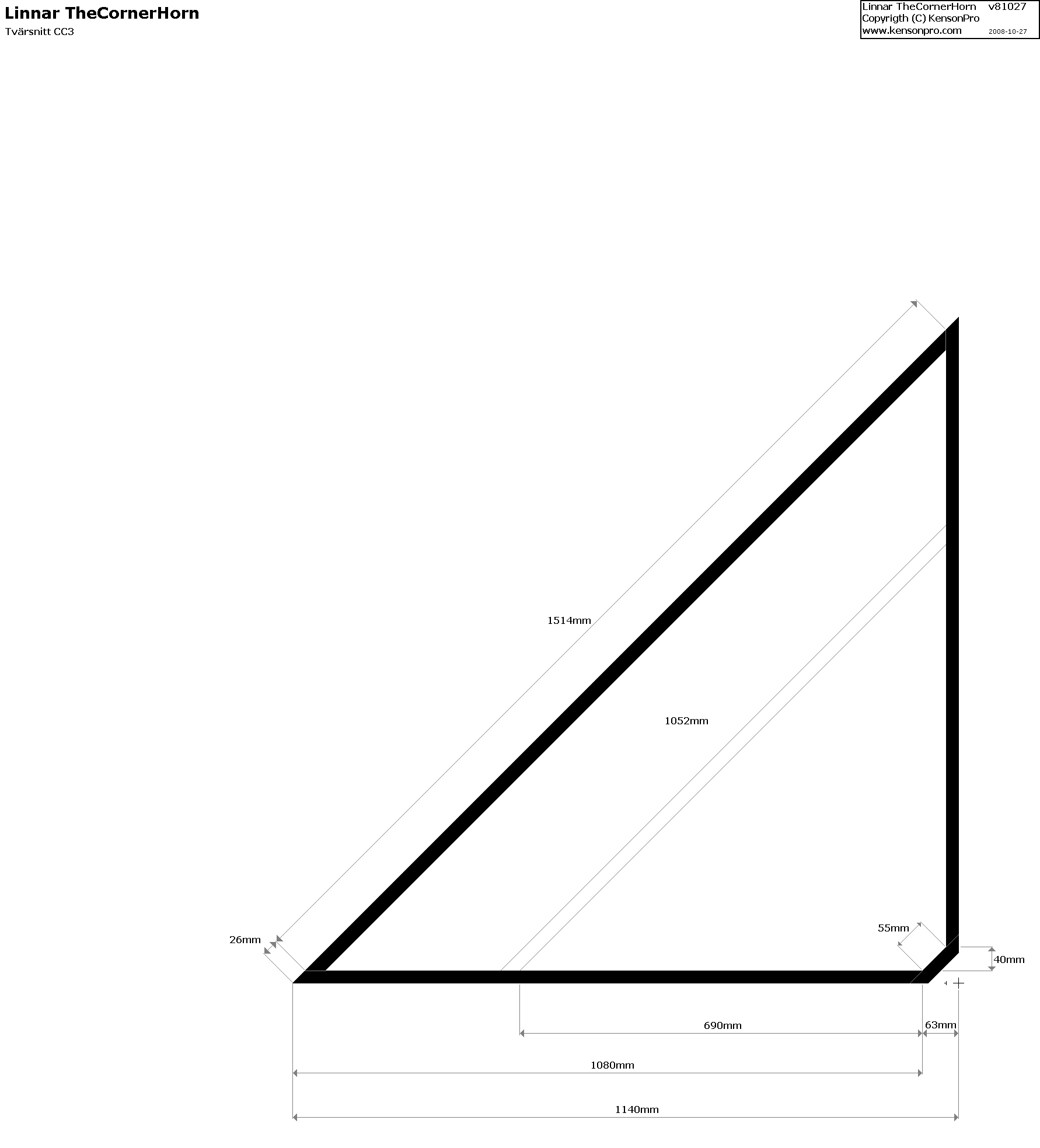

CC3 dvs högst upp

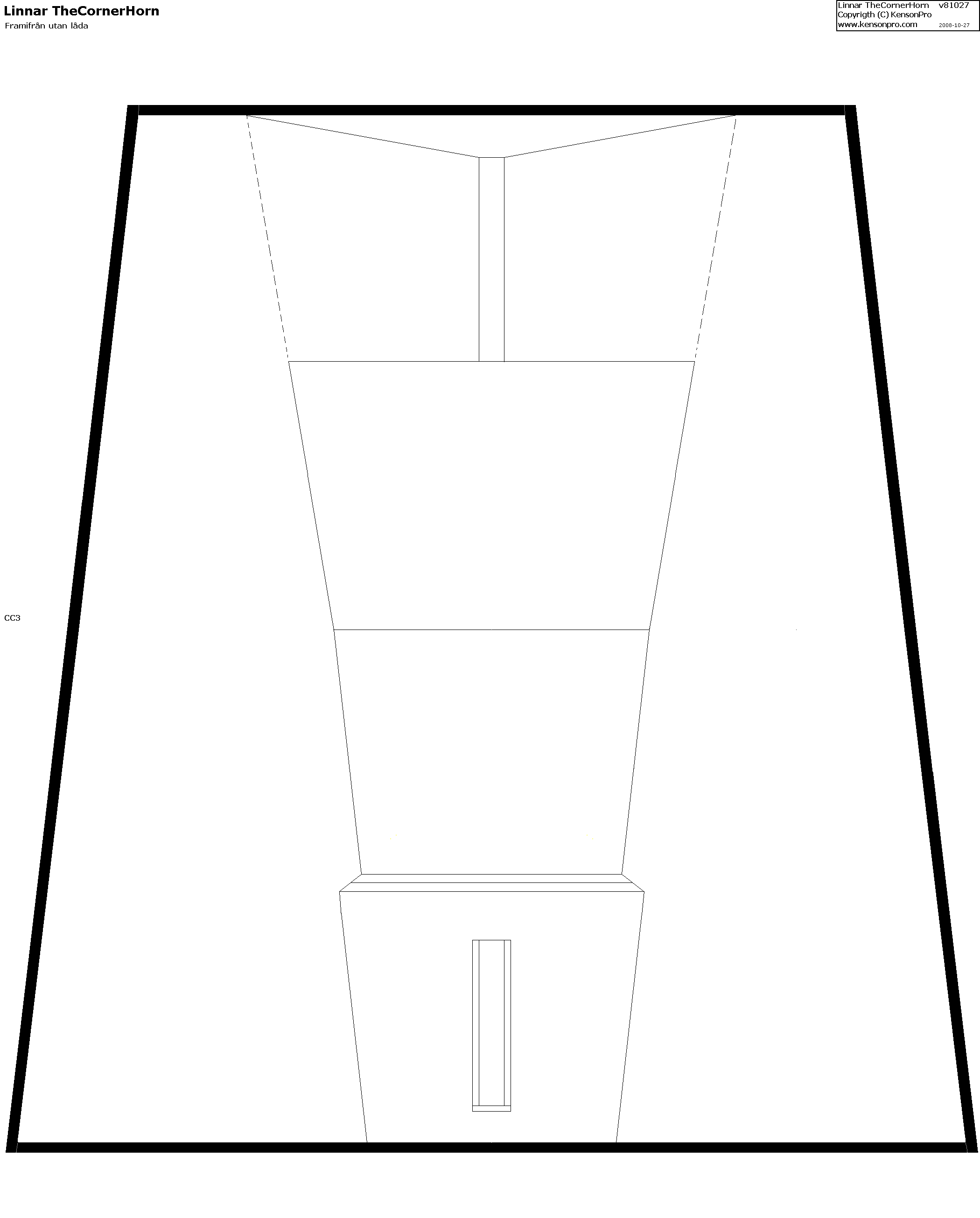

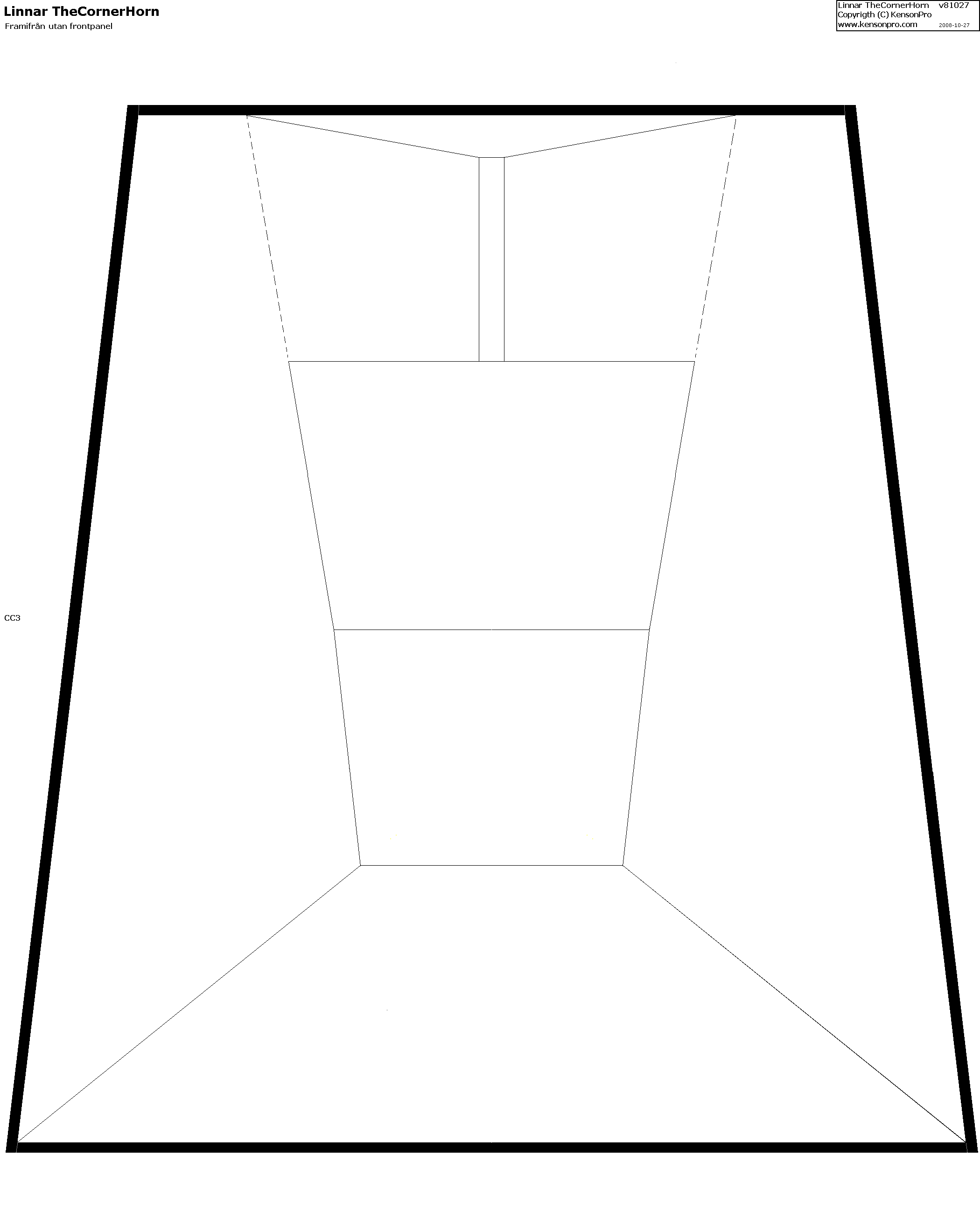

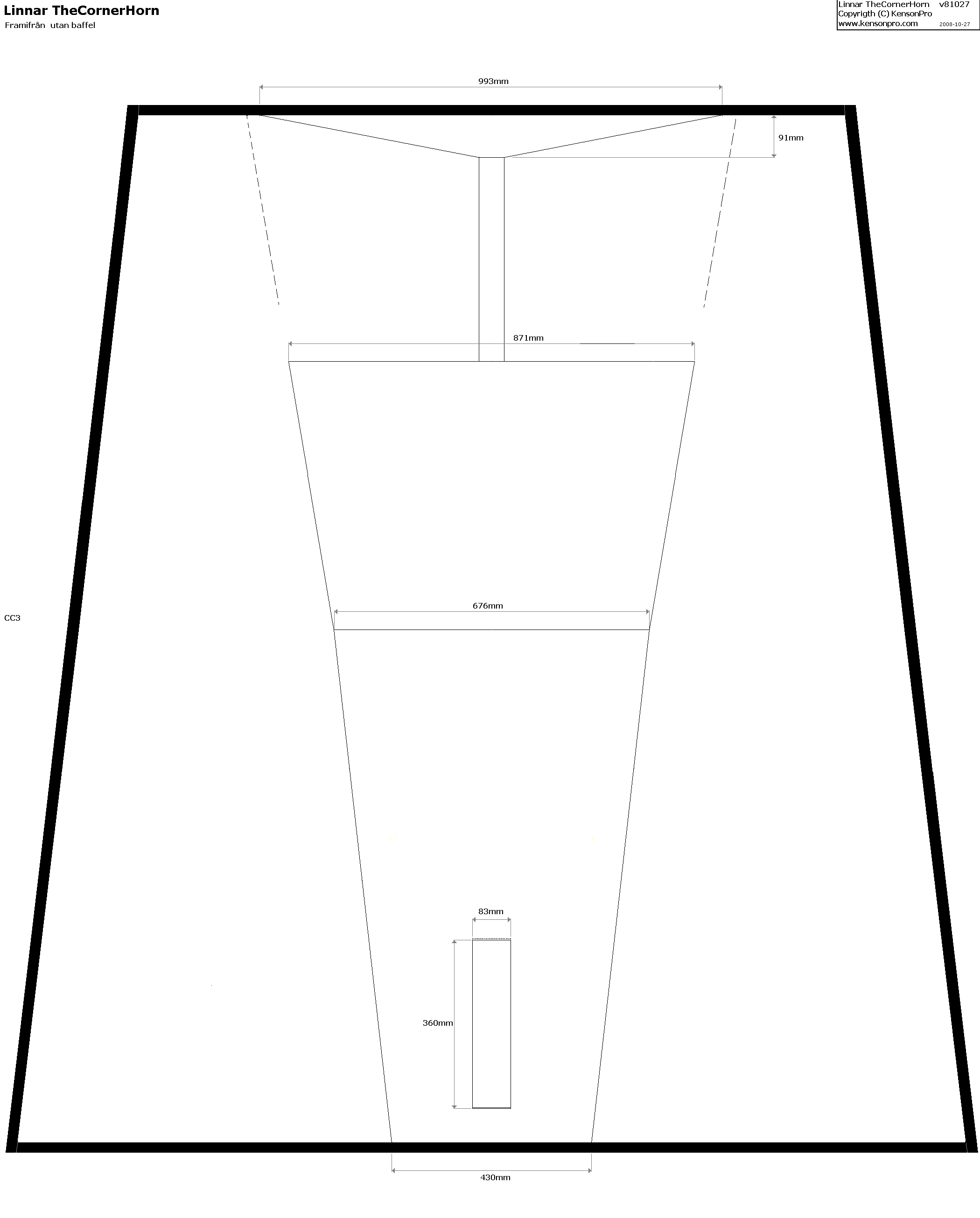

Framifrån med allt inritat

Väggar och bakstycke

Första sektionen tillika baffel ett. Observera att det rektangulära hålet alltid skall vara 300cm2. Om ett mindre element än 18 tum används får hålets höjd minskas ner medan bredden ökas så att det är 300cm2.

Andra sektionen

Baffel två

Baffel tre

Bakstyckestag

Bakstycket

Framstycket

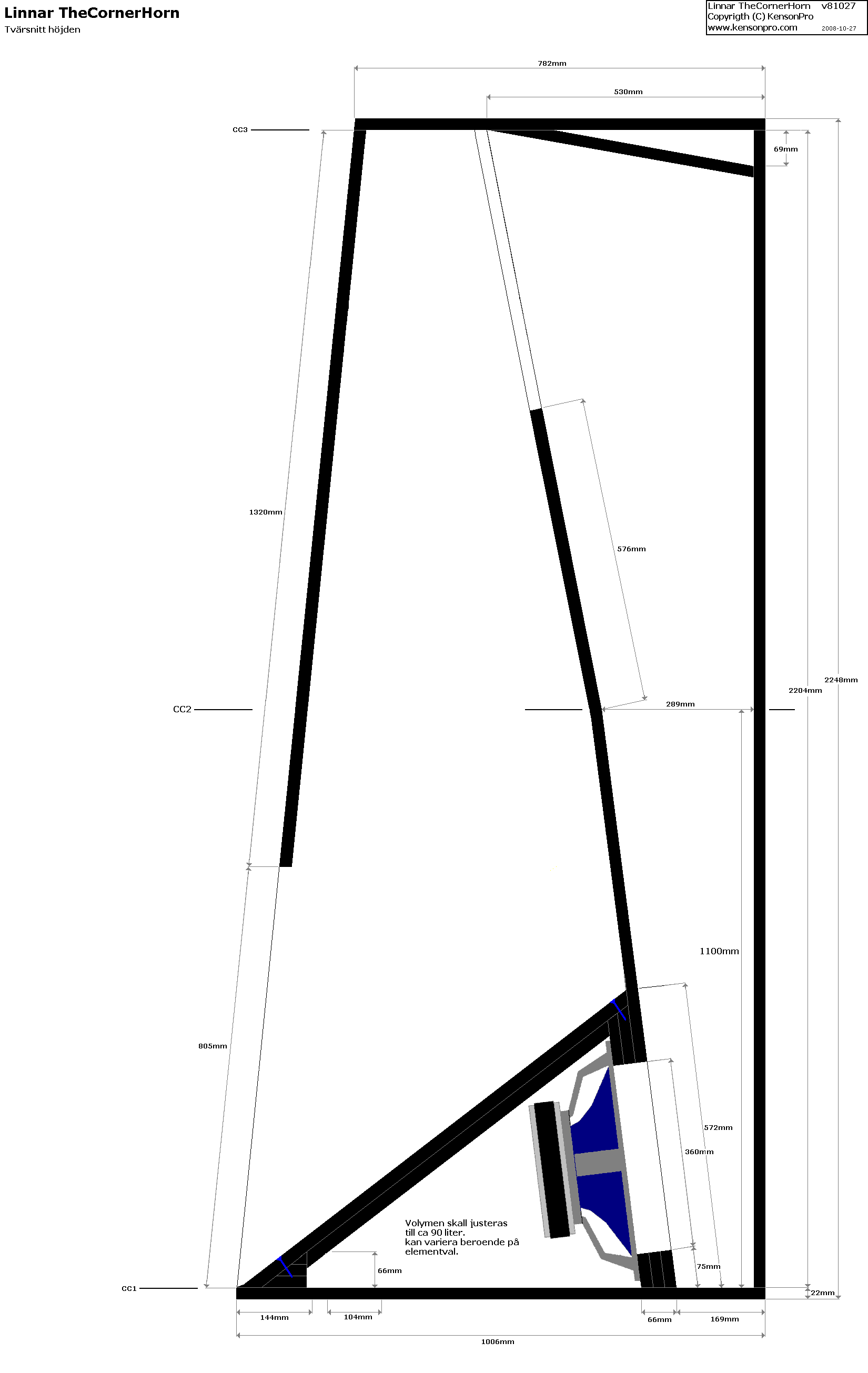

Tvärsnitt

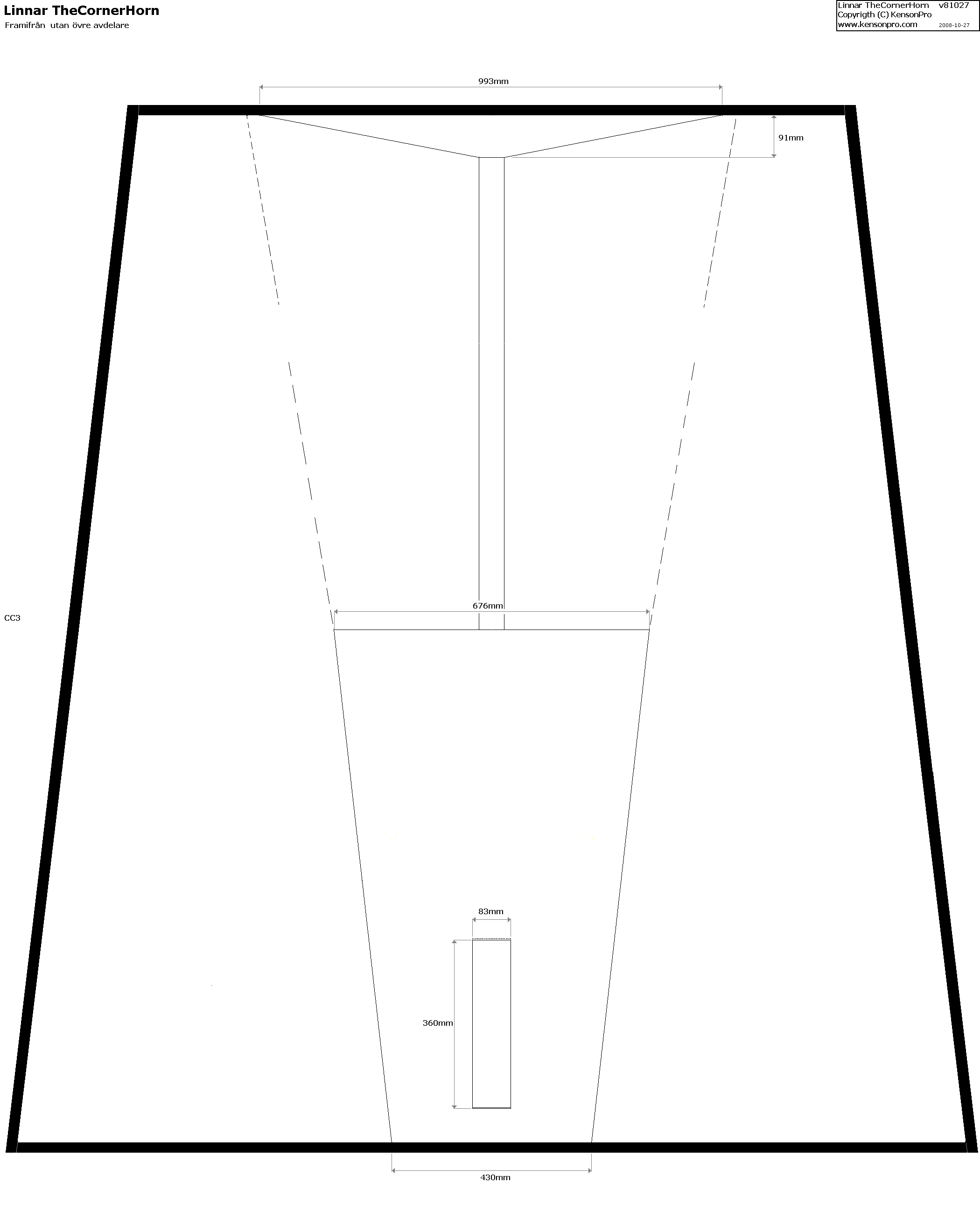

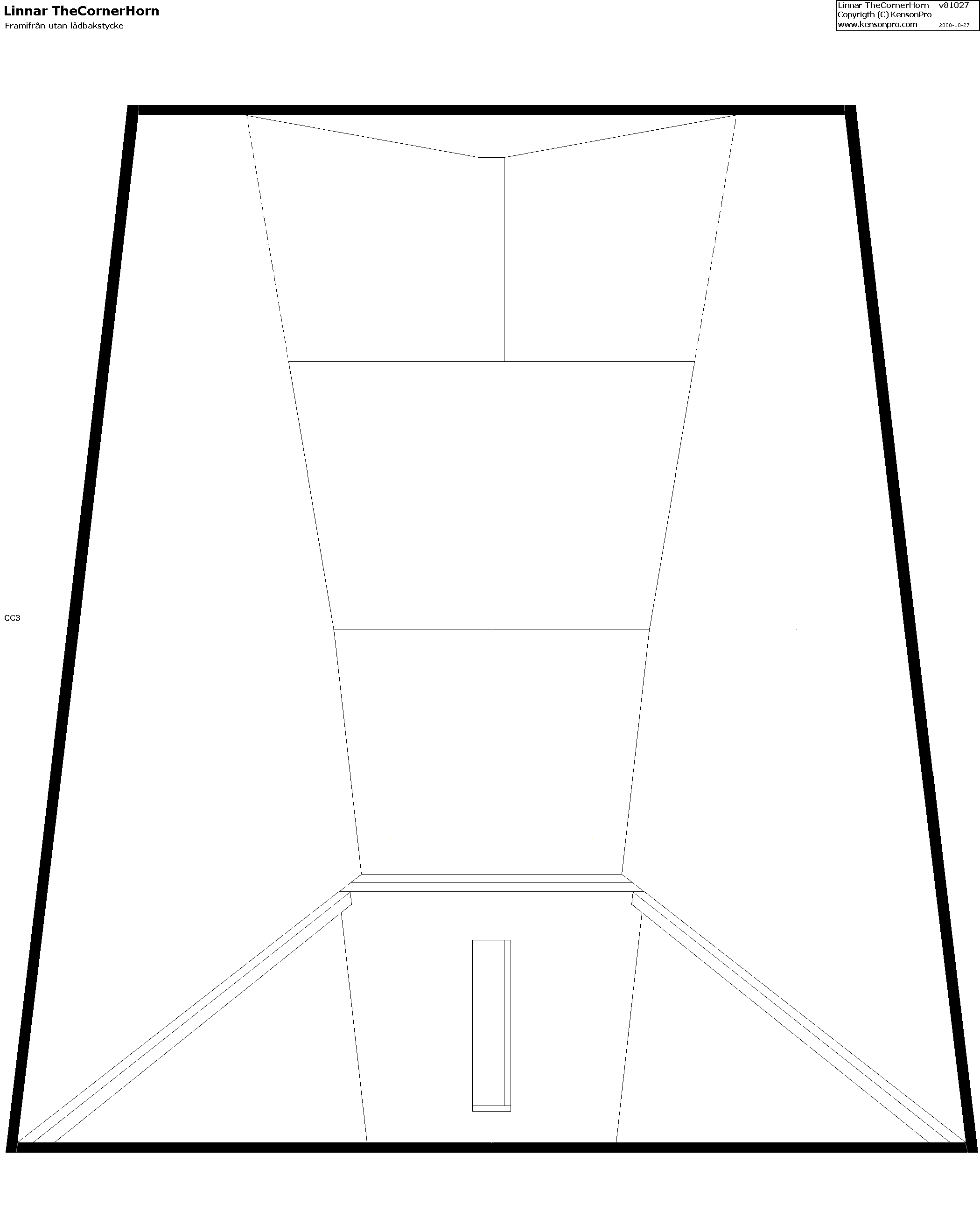

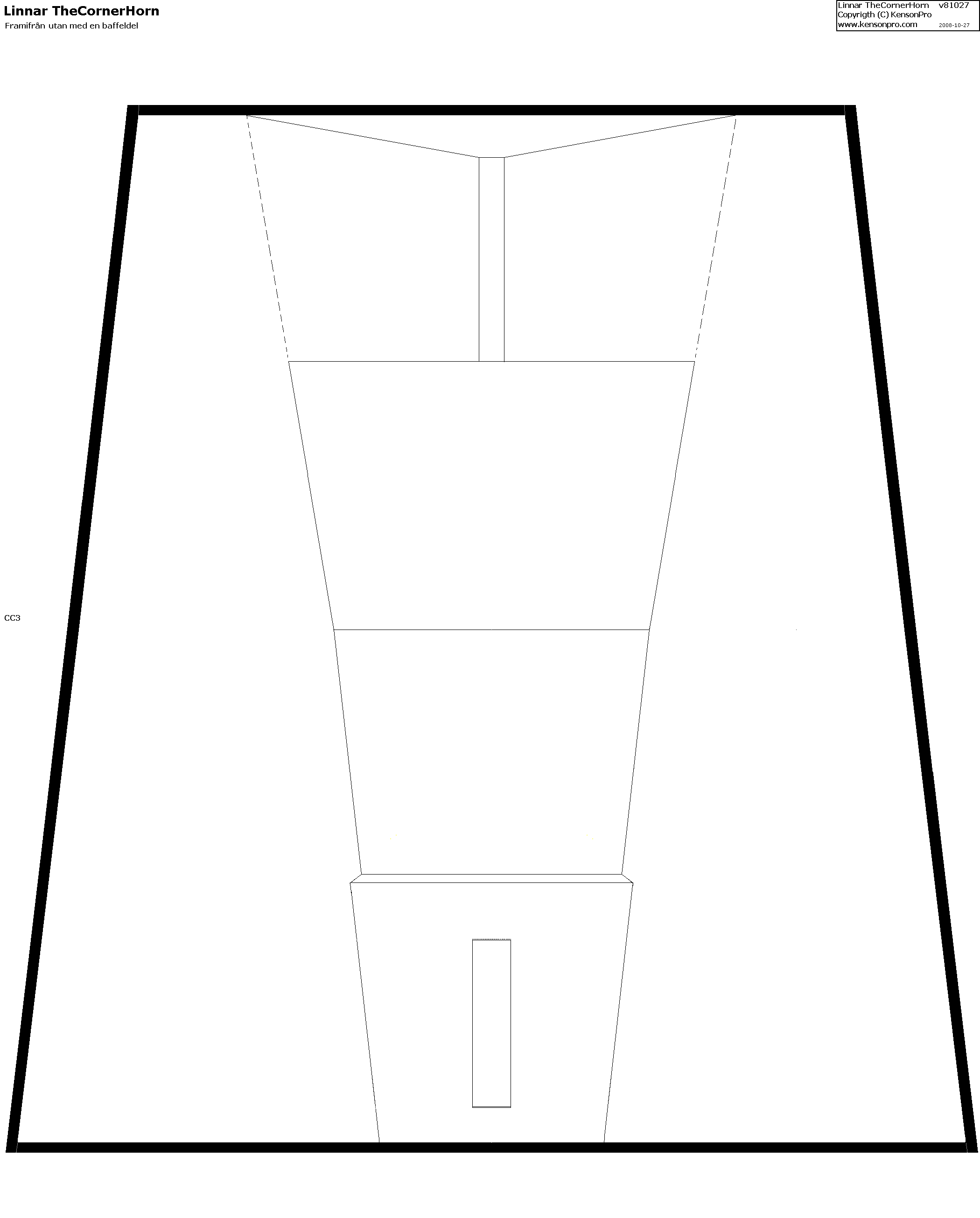

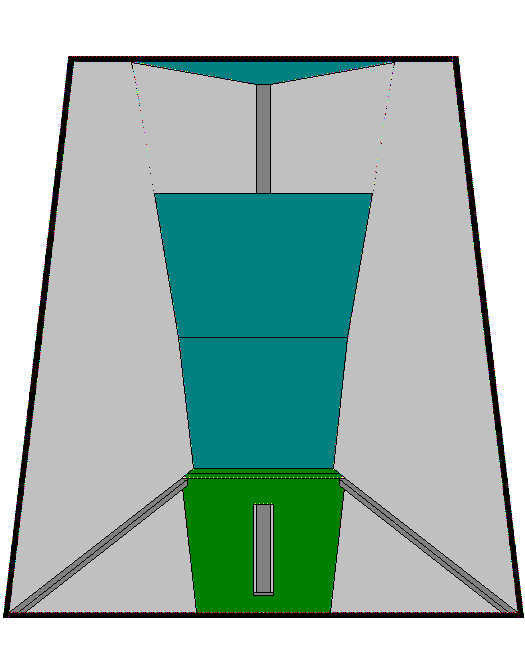

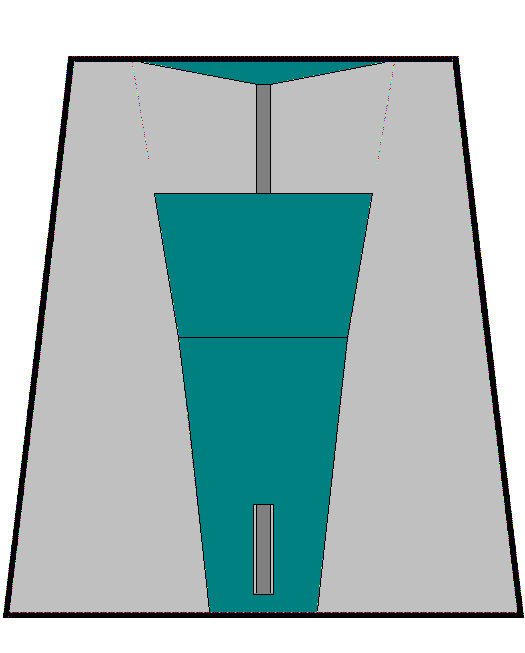

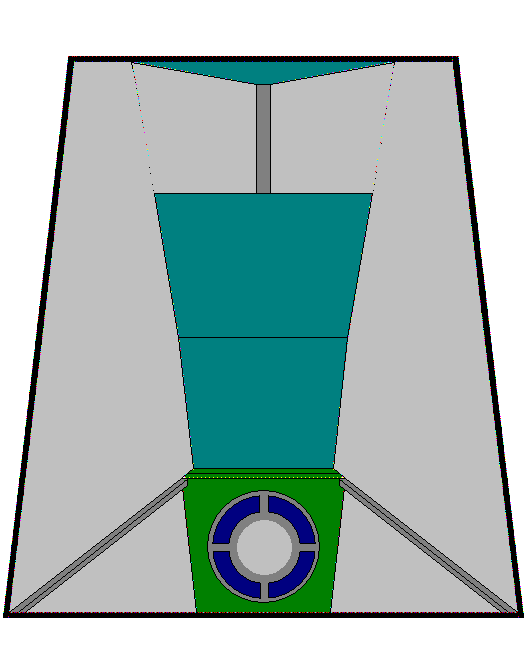

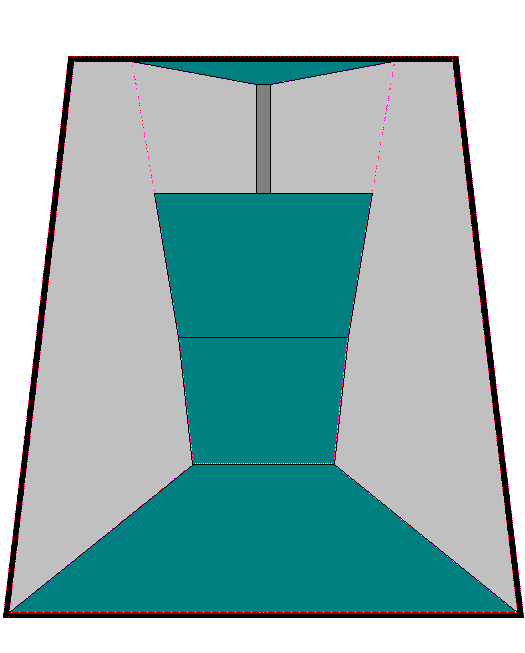

Här följer en byggsekvens. Bilderna får tala själv.

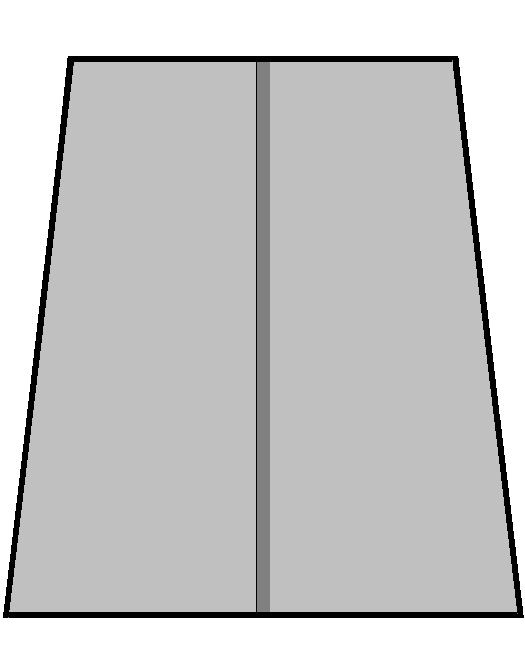

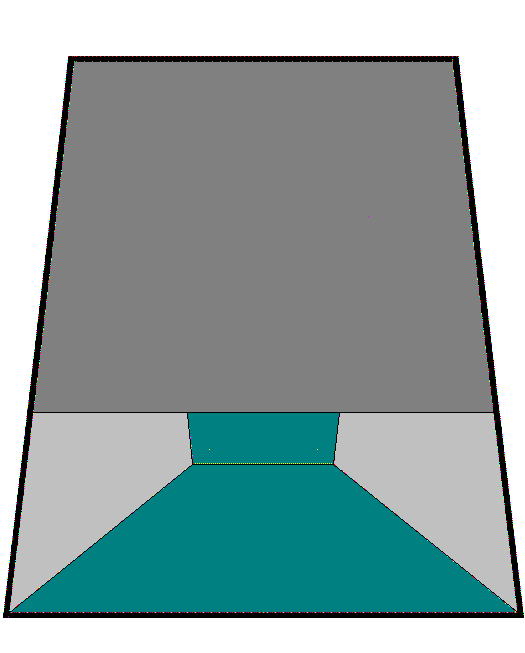

Framifrån

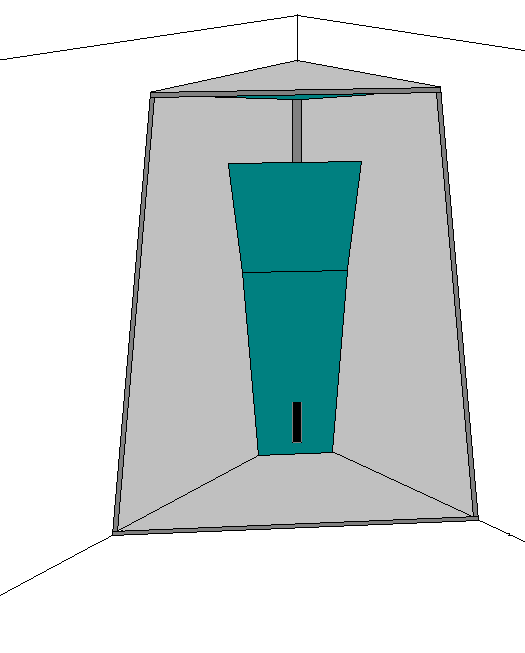

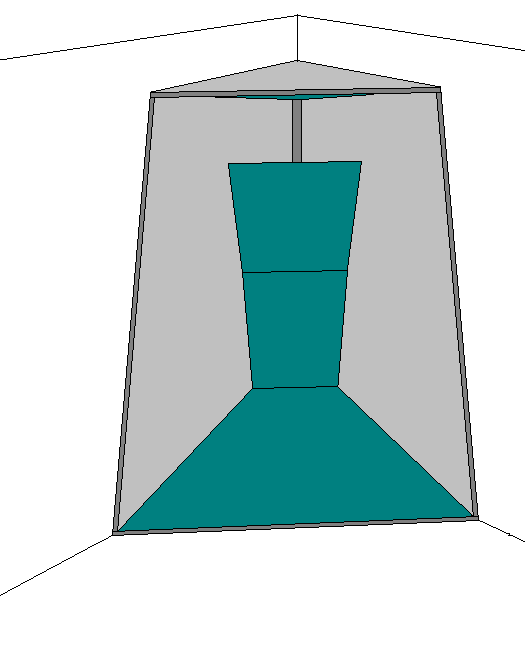

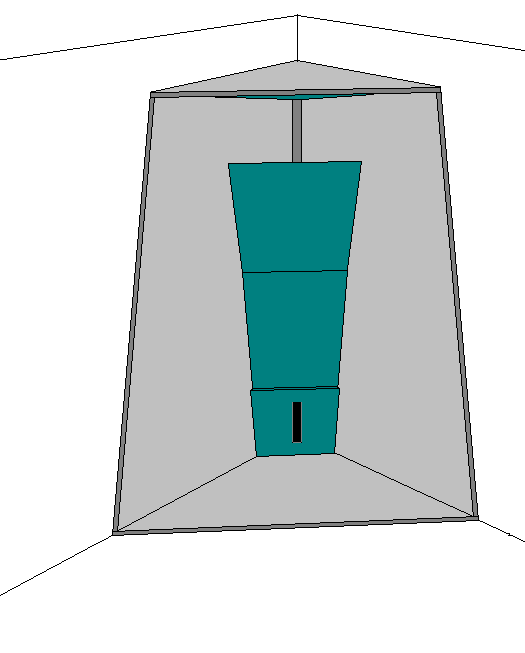

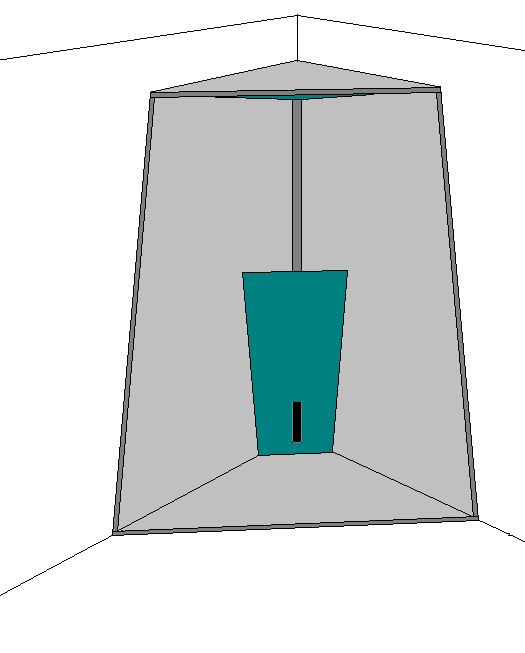

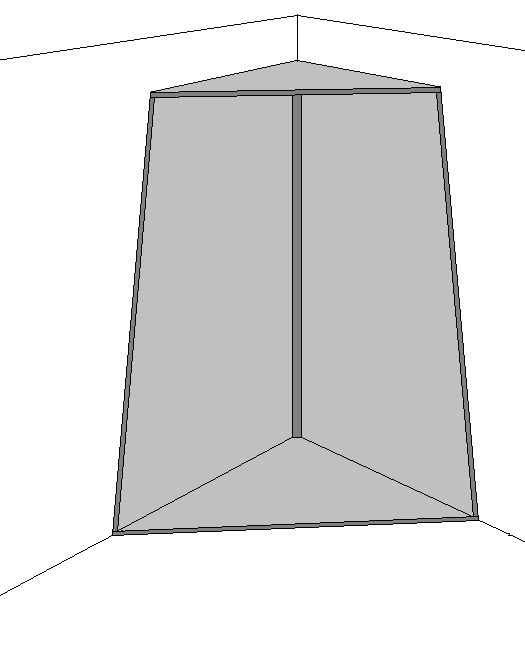

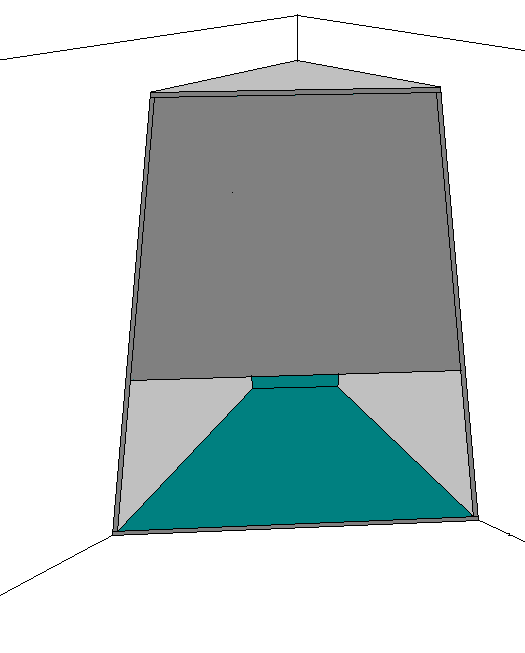

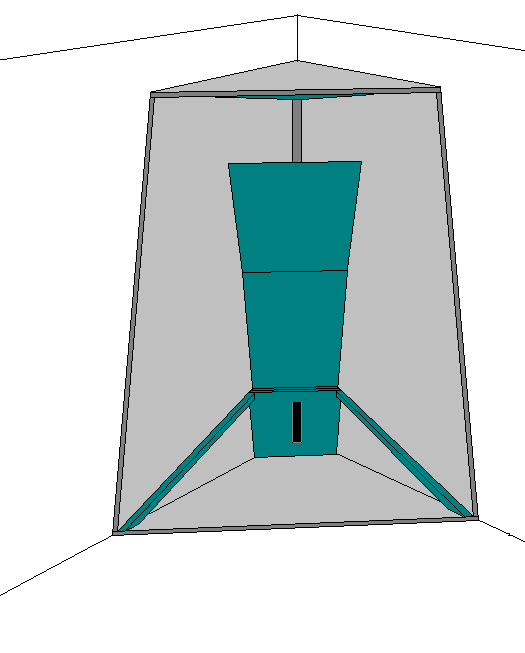

Perspektiv
