Velleman K1001 TDA2003

Det är sällan eller aldrig man sett den kända Velleman K1001 med TDA2003 i en uppmätt förstärkarkrets. Det ändrar vi på nu.

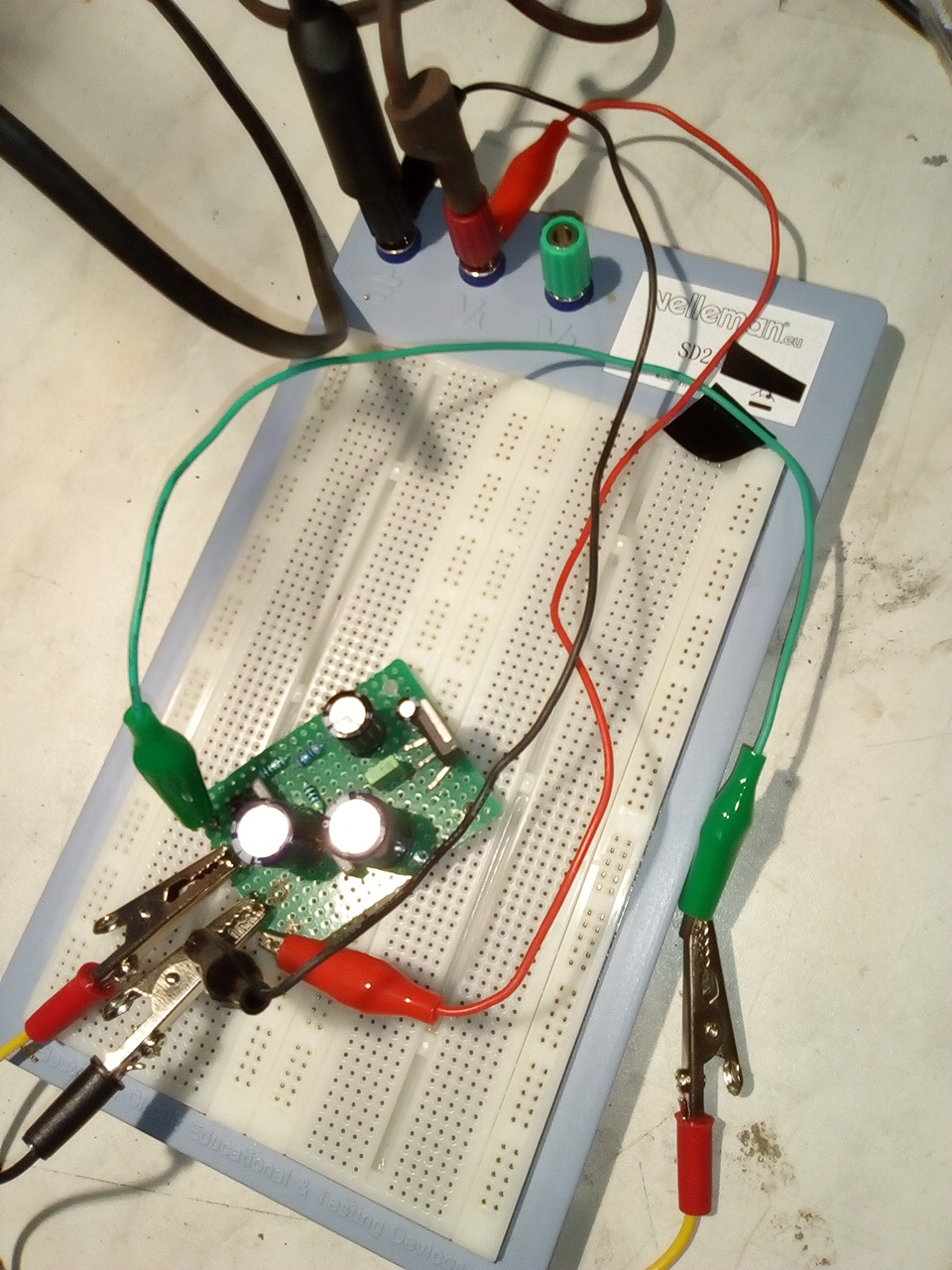

Så här ser det ut vid mätning:
Den som mäts är byggd på ett experimentkort efter K1001 schema och komponenter. Den är alltså i övrigt exakt likadan.
UPPDATERING:
Mätsiffrorna var inte till belåtenhet första gången jag skapade detta inlägg. Jag bytte IC-kretsen TDA2003 mot en annan eftersom jag misstänkte något var fel. Det fanns inte att köpa sådana kretsar nästan någonstans och de som fanns hade överpris. Hittade till slut kretsar i Kina. Köpte en handfull av dem och nu fick jag het andra mätvärden. Utöver det sänkte jag ingångsnivån på så sätt att förstärkaren ger max 3W ut.

Jag använder en mätjig som kopplas till datorn via USB när jag mäter.

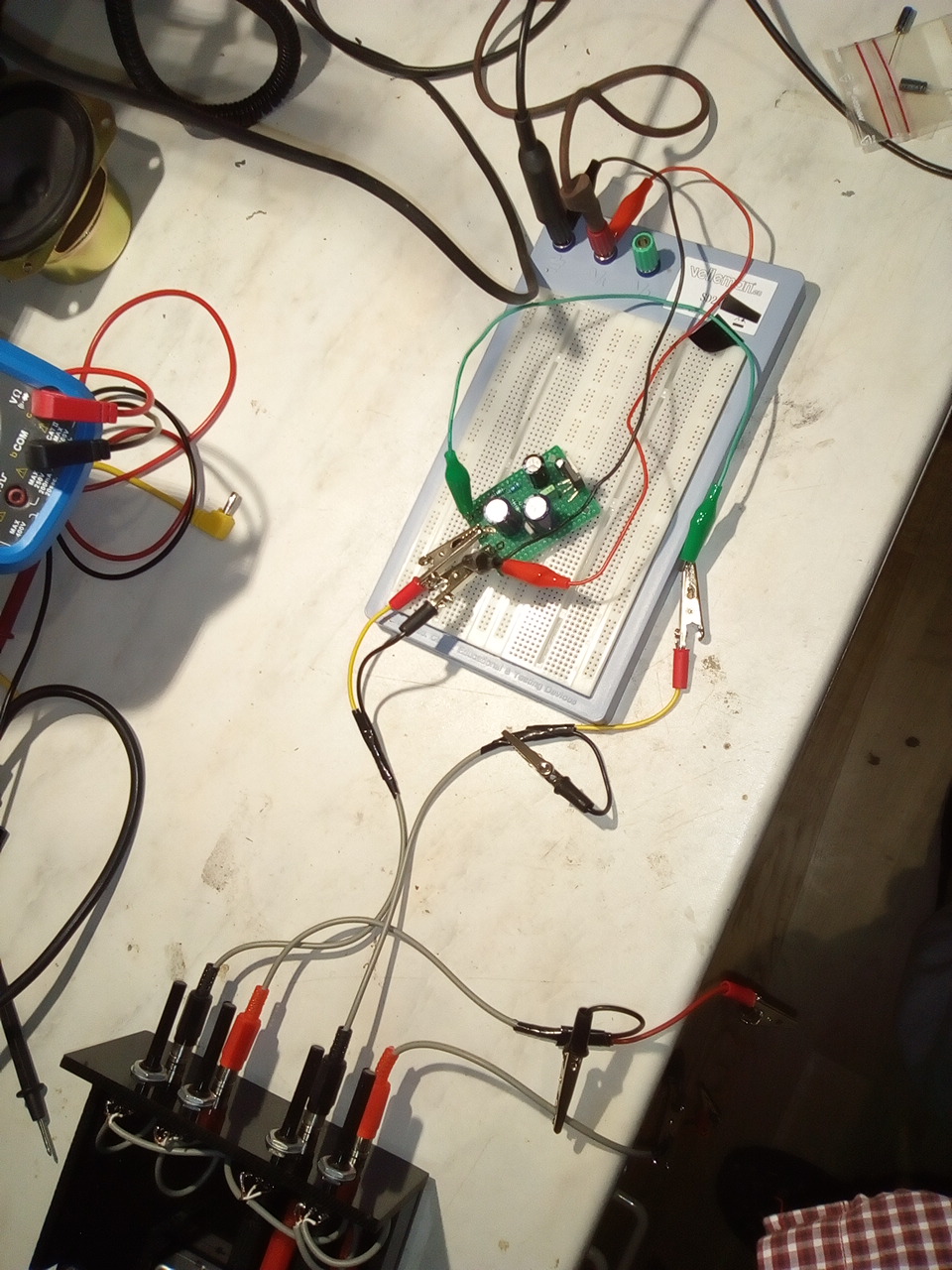

Mätning i full gång!

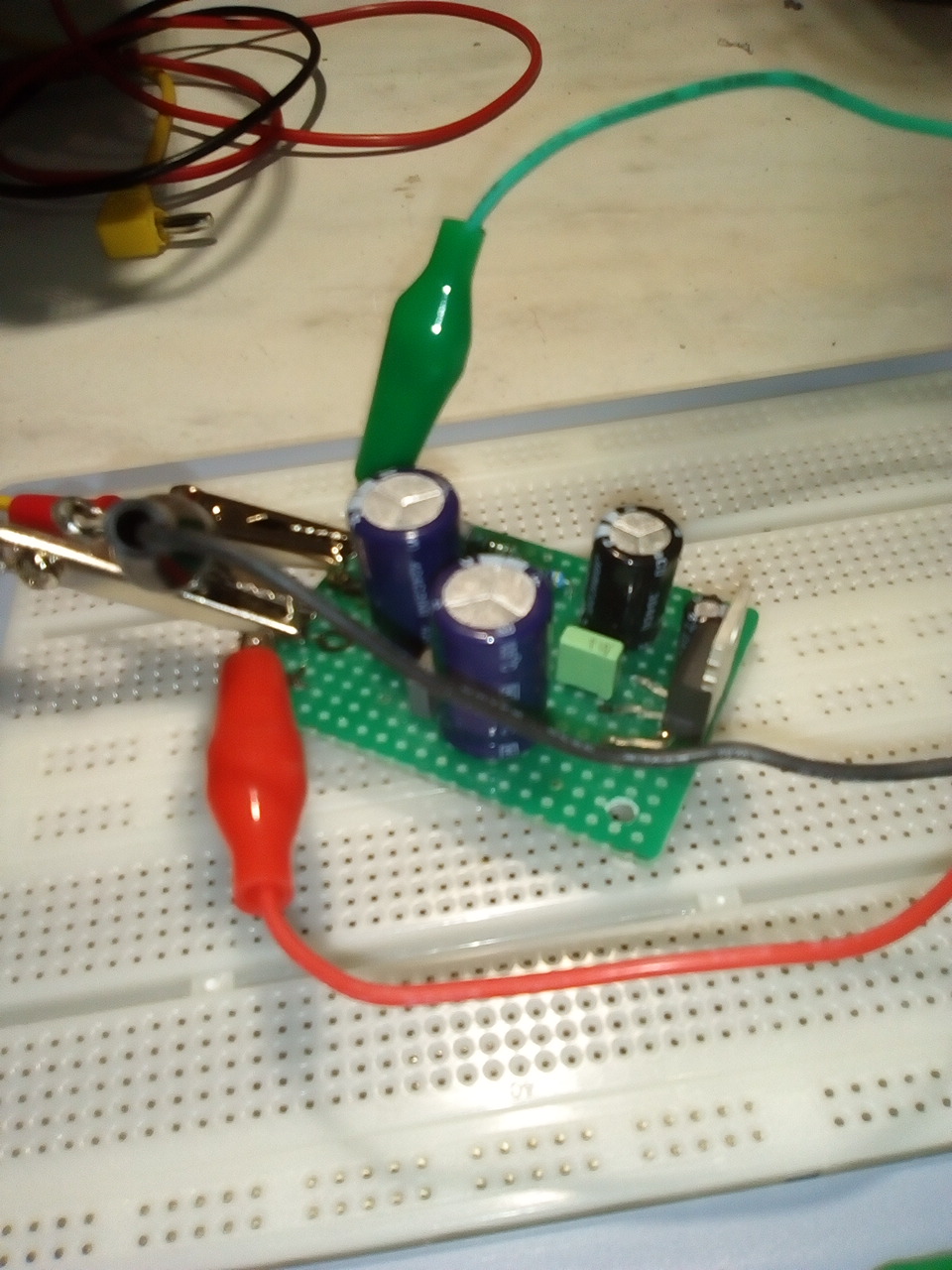

Närbild.





Mätningarna

Den gröna kurvan är slutsteget och den vita är mätjiggens ljudkortsmätningar.

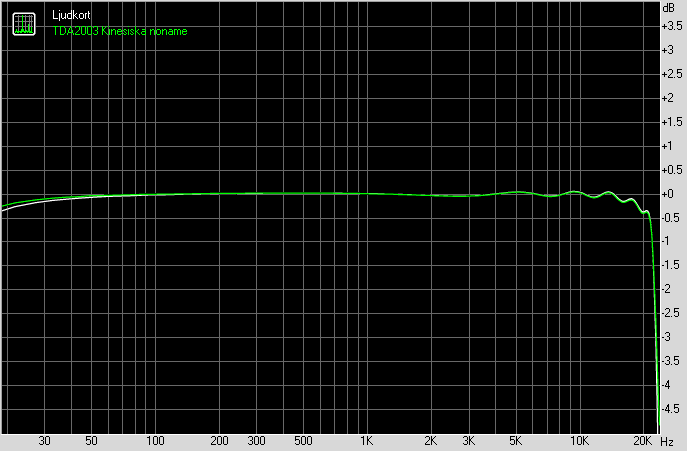

Frekvens:

Frekvenskurvan är rakare än det ser ut eftersom upplösningen är kraftigt förstorat. 20 Hz= -0,4 dB och 20kHz = -0,3 dB.

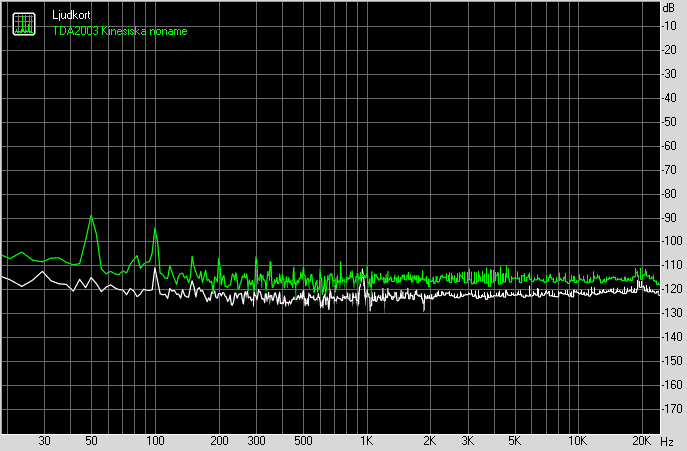

Brus:

Bruset ligger i stort sett kring -115dB vilket motsvaras av 0.0001778%. Mycket bra!!
Topparna vid 50 och 100hz är nätbrum som läcker in utifrån och som man får bortse från.

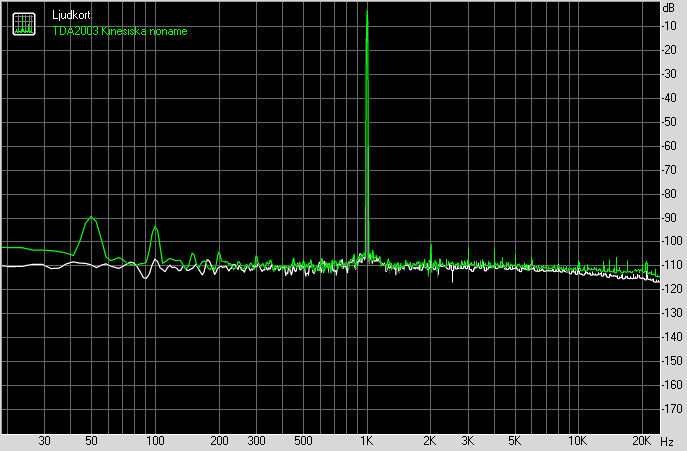

THD:



THD, som är en samlad bil av all distorsion, ligger på runt -110dB. Som vanligt skall vi bortse från topparna vid 50 och 100hz. -110dB motsvarar 0.0003162%.

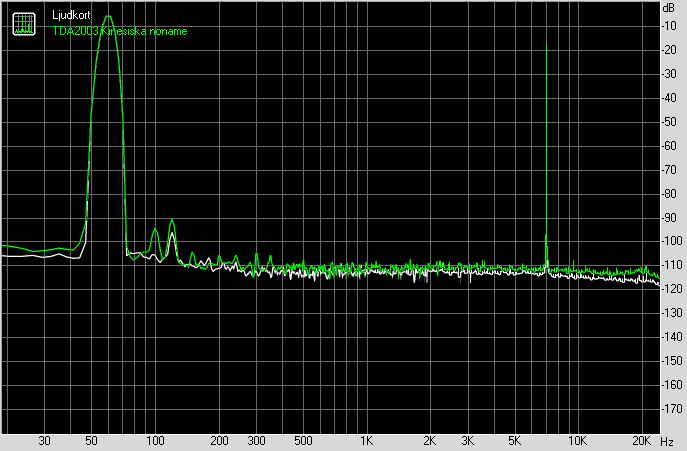

IMD+brus

IMD+brus ligger på under -110dB eller lägre än 0.0003162%. Mycket bra!



Slutsats

Vid 3Watt ut är TDA2003 fantastiskt bra. Om man höjer in-nivån så att den ger 7 watt ut försämras mätvärdena dramatiskt. TDA2003 gör sig bäst med en lägre in-nivå och max 3W ut, då är den fantastisk för sitt pris.
