Wicked-One

BEFINTLIG- Wicked-One

Wicked One-hornet har fått en hel del folk världen över att bygga detta horn. Hemsidan som upphovsmännen har är lyriska över konstruktionen. Men mina mätningar visar att fet med tveksamhet kan kallas för horn och det handlar inte om hifi.
Wicked-One

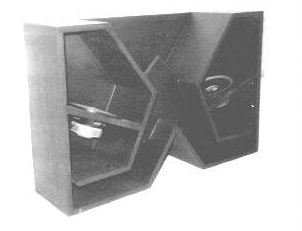

Tittar man noga på konstruktionen ser man ganska snart att lådan mer påminner om en basreflex med hornkopplad port. Hornet är dessutom inte idealiskt i sin utsträcktning då horngången plötsligt dubblerar sin tvärsnitt.

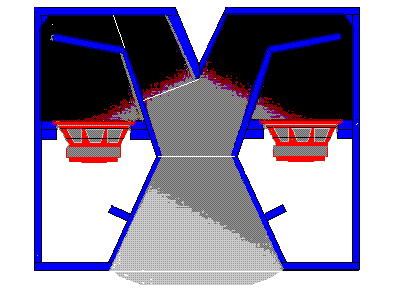

När lådan veckas upp ser den ut så här. Man ser hur horngången plötsligt breddas upp för att senare gå ihop igen.

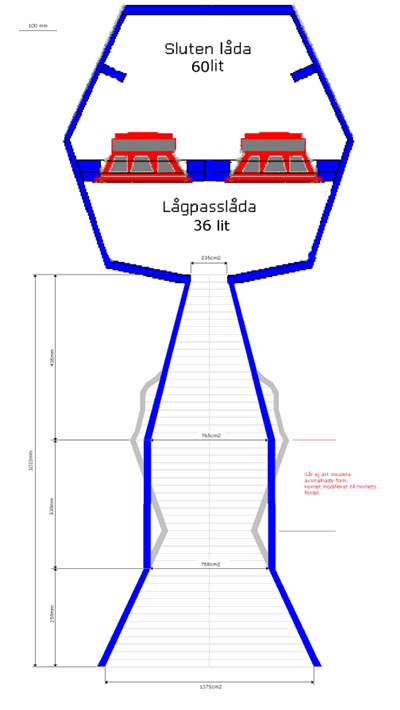

För att det enkelt skall gå att simulera hornet så har de dubbla slutna lådorna och de båda förkammrarna lagts ihop. De gråa linjerna anger det verkliga hornets horngång. Detta går ej att simulera därför dras linjen rakt igenom buktningen.

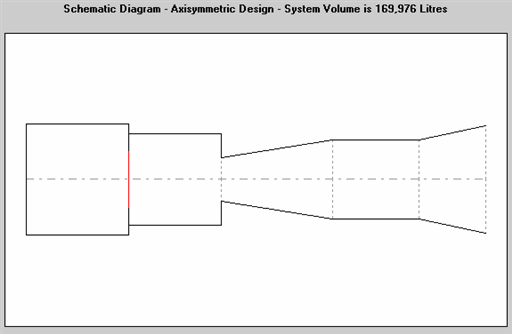

I HornResp tappning ser det till slut ut så här.

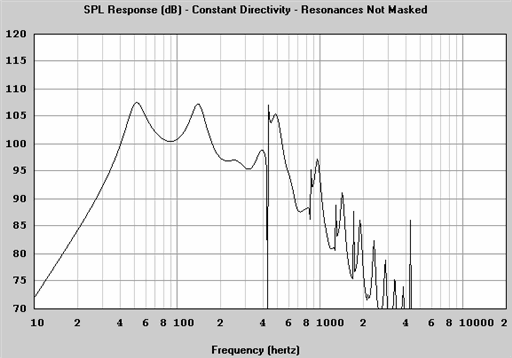

Frekvensgången är mycket orolig. Hornet kan knappast kallas för hifiåtergivare.

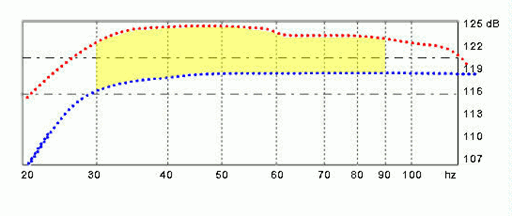

Upphovsmännens frekvenskurva för hornet (övre röda) har inte mycket med verkligheten att göra. Jämför med grafen här ovan.

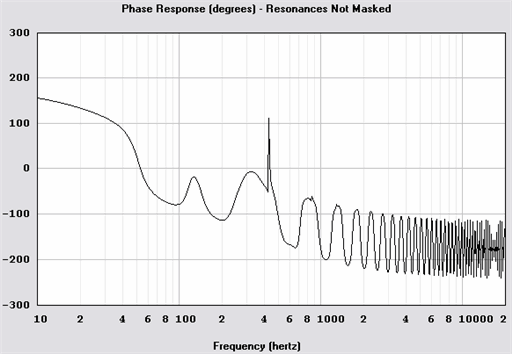

Fasen är inte så värst bra.

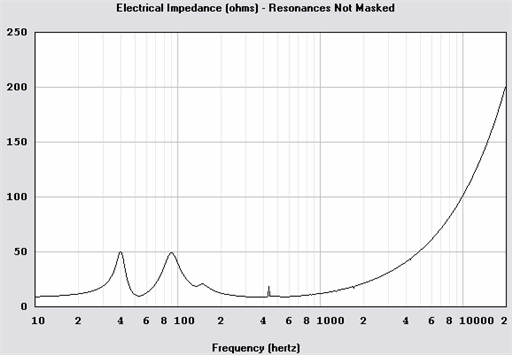

Impedanse ser ut som en basreflex eller avstämd pipa.

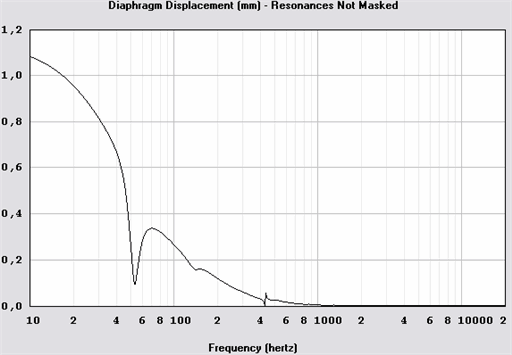

Membranets slaglängd är kort.
