MATMICK-3 Med RCA-kontakt och allt av metall

Version 221009

De flesta bilderna är från 2008. Men de är identiska med denna mikrofon därför får de vara med här tills jag hunnit byta ut dem mot nyare.

Mikrofon MM-1 rca är en mätmikrofon för rca-kopplingar. Mikrofonen har en frekvensomfång på 10 – 22khz med mycket rak frekvensgång och lågt brus.

Mikrofonen består av en mikrofonkapsel monterad på en ca 20cm lång tunn stång för att hålla reflexer och annat borta från kapseln.

Rörets utformning

Mikrofonhylsans utformning. ”Mikrofonhylsan” är hämtad från en förnicklad chassi rca-hona

Denna mikrofonkapsel är det som uteslutande används.
Lägg märke till frekvenssvaret för kapseln.







Följande bilder beskriver hur mikrofonen byggs

På ett alu.rör på 10x1mm mäts längden 200mm upp.

När röret spänns fast får det INTE se ut så här. Man måste alltså använda skydd så att röret inte skadas.

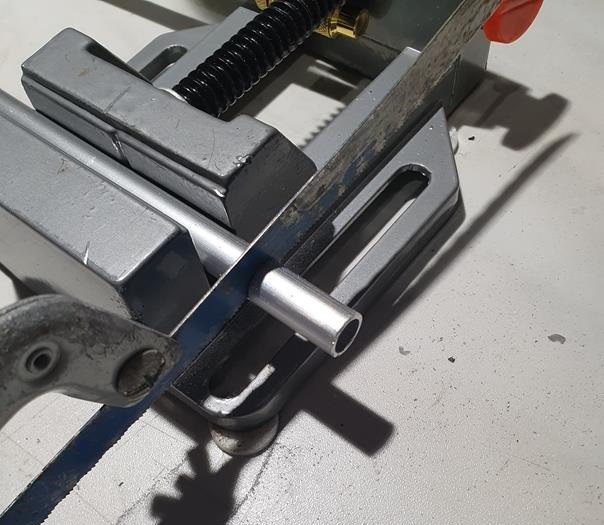

Så här skall det se ut när man sågar. Om man sågar rakt nu så slipper man mycket jobb sedan.

Röret gradas på insidan…

…och på utsidan samt slipas plant. Sågar man inte rakt är det nu man får jobba hårt.

Så här ser det ut färdigt

Lite närmare

Här ligger några färdigsågade

Nästa uppdrag är att färdigställa mikrofonhylsan

Dra ur stiftet

Plocka bort löst sittande

Borra ur plasten

Kläm in något vasst mellan återstående plast och hylsans insida

Dra ur med en tång..

…så här

Tom på plast

I botten satt en egen liten plastbit. Mät tjockleken

Fixa fram lite mjuk skumplast med samma tjocklek och skär/klipp ut en rund bit som motsvarar hylsans bredd inuti

Klar

Sätt på plats

Klart

Tryck hål för signaltrådar

Många blev det

Nu skall hylsan in i ändan på röret

Lite silikon så den sitter på plats. Jag har upptäckt att rören inte håller samma godstjocklek som det står i specifikationerna. Därför måste man ibland fila lite på gängorna tills man precis kan trycka in hylsan. Det är viktigt att gängorna skrapar i rörets insida då den måste kordas för att undvika inducerad brum

Här åker den in..

…mer…

…tills den är helt inne

Så här ser en närbild ut. Man ser silikonet som klämts ut på sidan. Låt det stelna innan det tas bort, lättast så. Just denna har inte försetts med mjuk skumbit i botten av hylsan. Kan inte alltid göra samma ju!

Mikrofonen

Trådarna som skall lödas på mikrofonen

Här är trådarna lödade

Märk att trådarna är svagt tvinnade runt varandra

Fyll i LITE silikon innan mikrofonen dras ner med trådarna som sticker ut på andra sidan röret

Mikrofonen dras ner i silikonet endast lite försiktigt så att det bildas en liten kudde av silikon under mikrofonen ocg så att det tvingas upp lite silikon runt mikrofonen ca 1mm.

När mikrofonen är på plats pillar man ner lite vanligt printerpapper mellan mikrofonen och hylsan på tre ställen för att hålla mikrofonen från hylsans väggar

Så ser det ut när silikonet härdat och distanspappren är borta

Nu sitter det hylsor på alla rören. Längst bort ligger en färdig mikrofon med en testmikrofonkapsel av annan modell än den som annars används. Den var för dålig visade det sig senare.

Nu skall rca-kopplingen på plats. I denna version använder jag ett aluminiumrör med 8 mm innerdiameter.

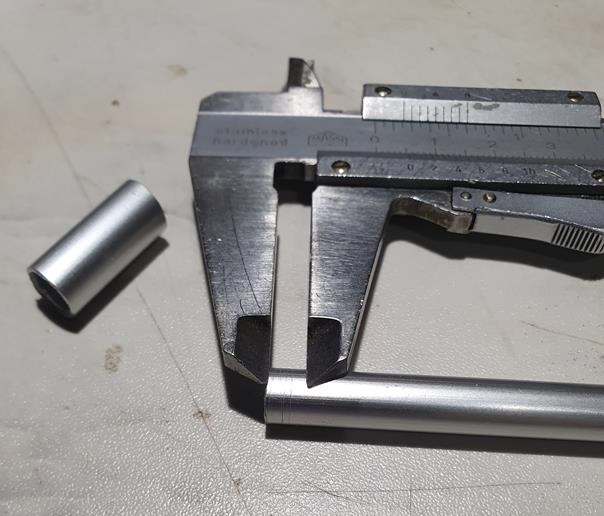

Mät ut 18mm från ändan på röret och såga av den där. Slipa sedan av graderna både på insidan och utsidan.

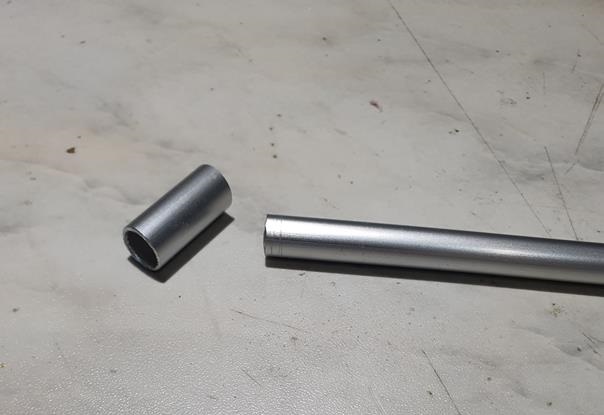

Sår här ser den ut avsågad och avslipade grader.











Mät ut 5,5 mm från rörets bakända och markera med ett streck runtom.

Knacka försiktigt på hylsan fram till det inristade strecket. Limma inte fast hylsan för RCA-kontakterna KAN vara av olika mått. Min erfarenhet är att de sitter bra fast ändå.

Här är rca-kontaketn som skall på plats

En annan vy

Skruva isär kontakten.

Hylsan från kontakten träs på från mikrofonsidan och dras över alu-hylsan tills det tar stopp.

Hylsan sitter som en smäck

Tag själva rca-kontakten och kona till jordklämman. Den skall konas så att toppen lätt går in i röret men bakdelen skall vara så tjock att den skrapar i röret en aning så att den jordas mot röret

Löd fast trådarna. Håll reda på vilken tråd skall till mitt stiftet (brukar vara röd) och vilken som skall till jord (brukar vara svart). Jorden lödas på blecket som omsluter trådarna i bakkant.

Här är det lödat.

Anpassa den del av blecket som omsluter trådarna till en liten kon.
För sedan ner baksidan av kontakten i röret och skruva fast den med kontaktens hylsa. Tänk på att det är kontaktens hylsa som skall skruvas inte själva kontakten eftersom den kan tvinna trådarna tills de går av.

Nu är det hela fast i röret.

Så här ser den färdiga mikrofonen ut

Här med kabel ansluten (modell grövre)

En närbild

Vi testar också med en guld-rca hona där kablen är betydligt tunnare (är att föredra då den tjocka kabeln kan dra och slita i mikrofonen av sin egen tyngd)

Här har mikrofonen kopplats till en mikrofonbom.

Sex mikrofoner klara och en xlr-typ.

En bild till över härligheten
