Mätning av USB-ljudkorten Behringer UCA202, UFO202 och LCA222

Dessa ljudkort skall användas i mätverktyget Mätrojig. De är identiska med undantag för möjlig kringutrustning. De kostade 150-240kr (2020-01-06) och är förvånansvärt bra vilket mina mätningar kommer att visa här nedan. Strömförsörjningen sköts genom USB-kabeln. Det medföljande databladet säger:

Converter                    16-bitSample rate                  32,0 kHz
                             44,1 kHz
                             48,0 kHz
Input impedance              27,0 kΩ
Output  impedance           400,0 Ω
Max. input level              2,0 dbV
Max. output level             2,0 dbV
Frequency response      10hz to 20khz +-1db
THD                           0,05% -10db 1khz
Signal to noise              89 db



Besikta apparaten

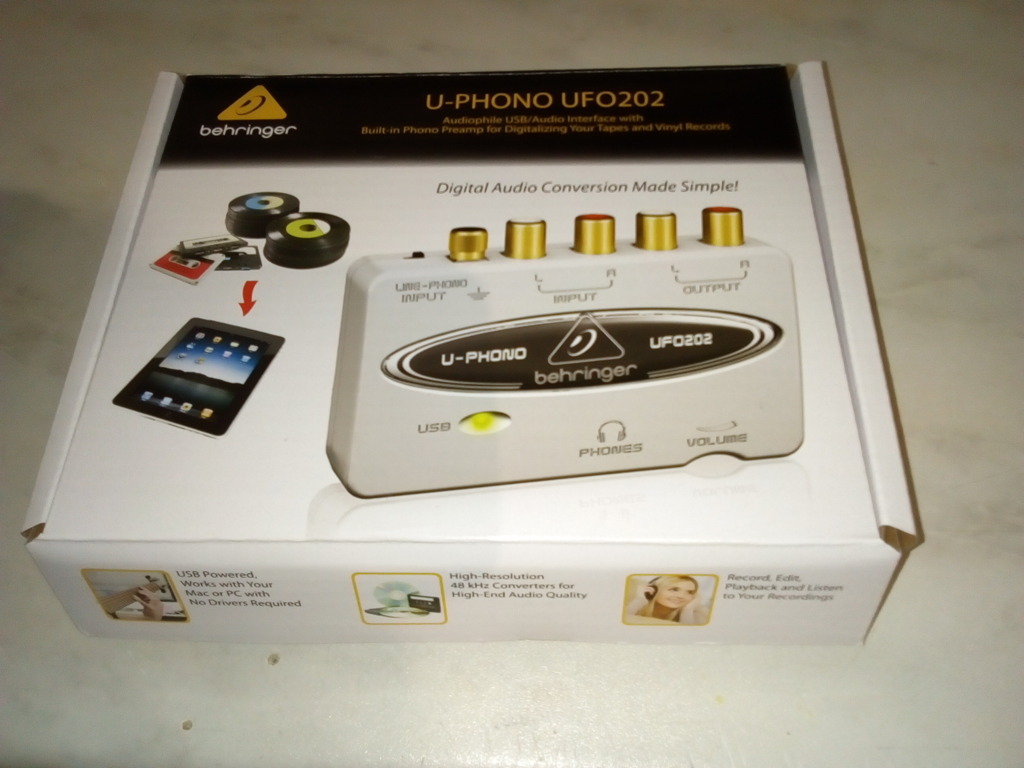

Kartongen oöppnad.





Nära nu…







…nu börjar det likna något.

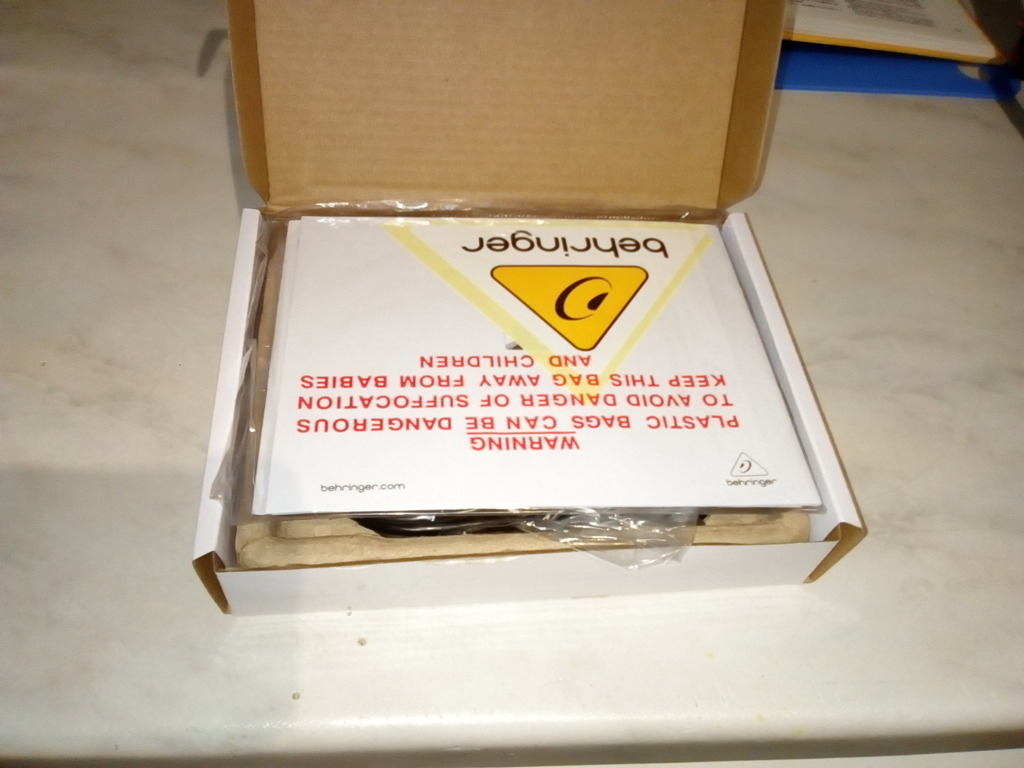

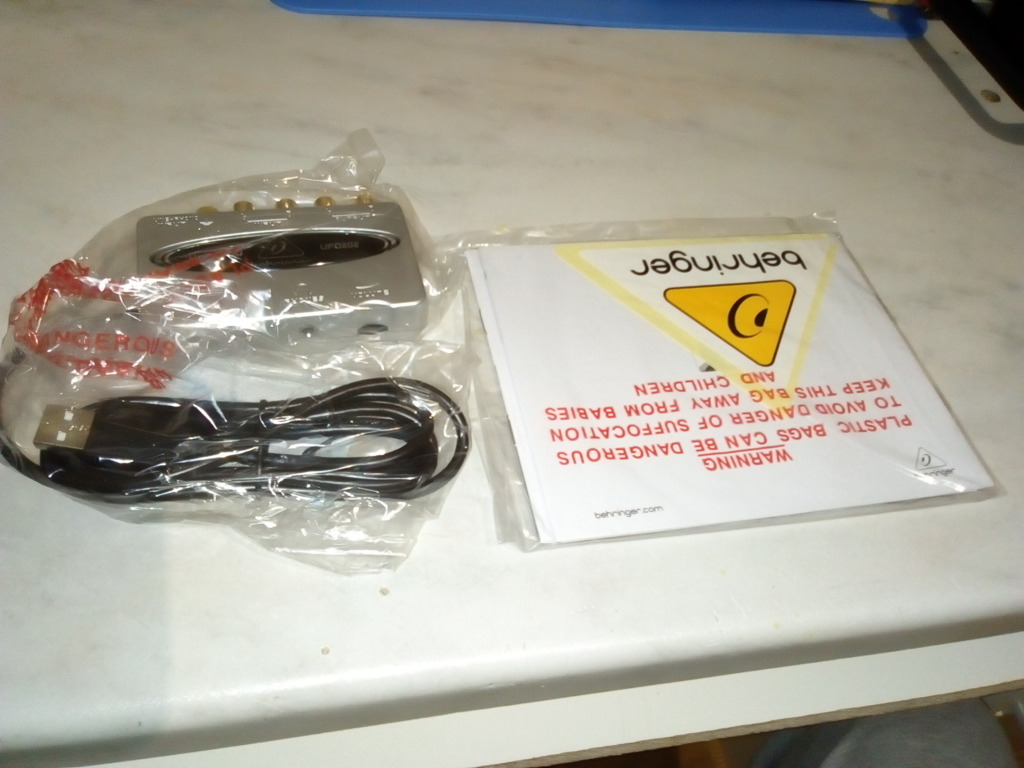

Plastpåsar.

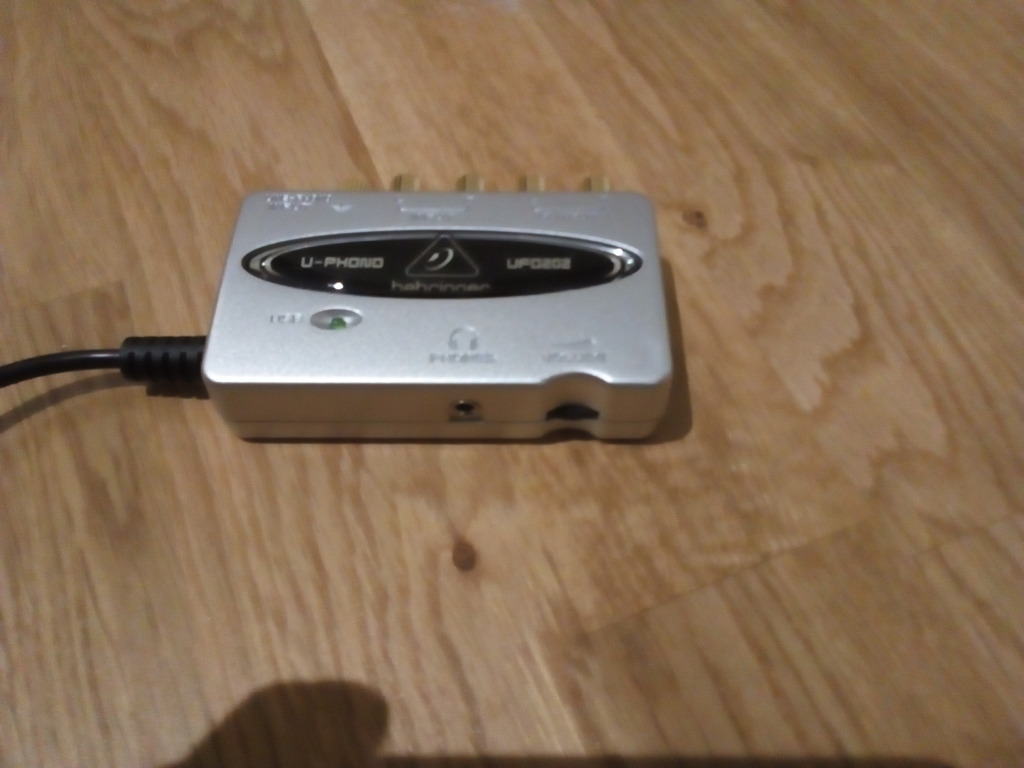

Äntligen framme!

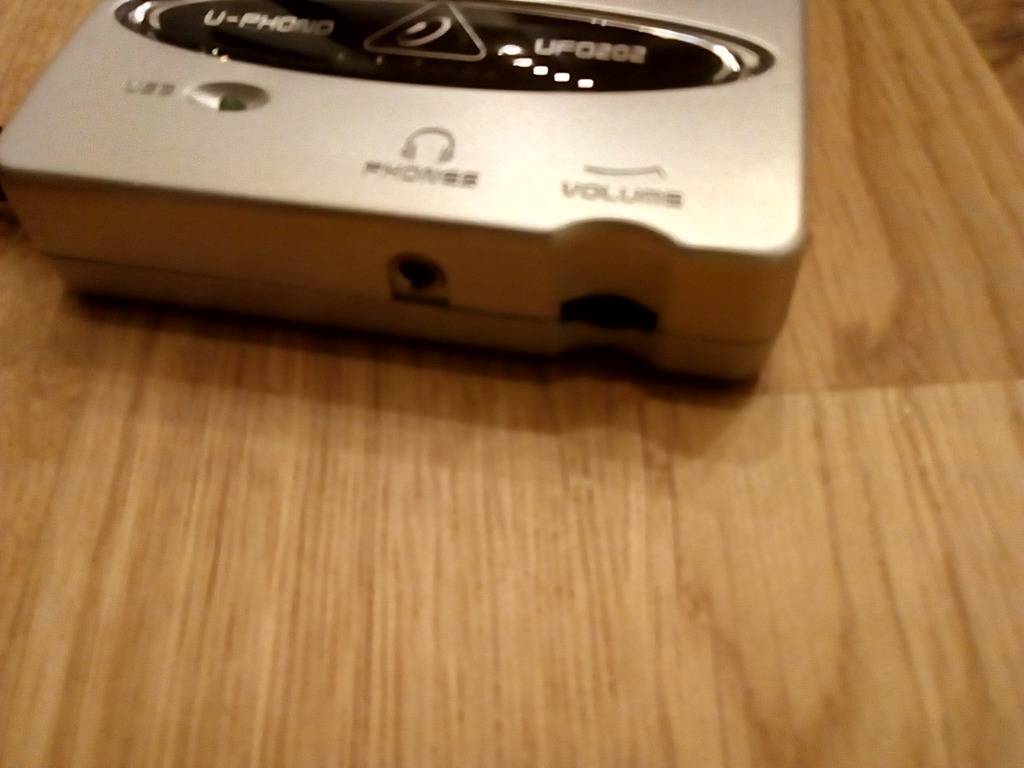

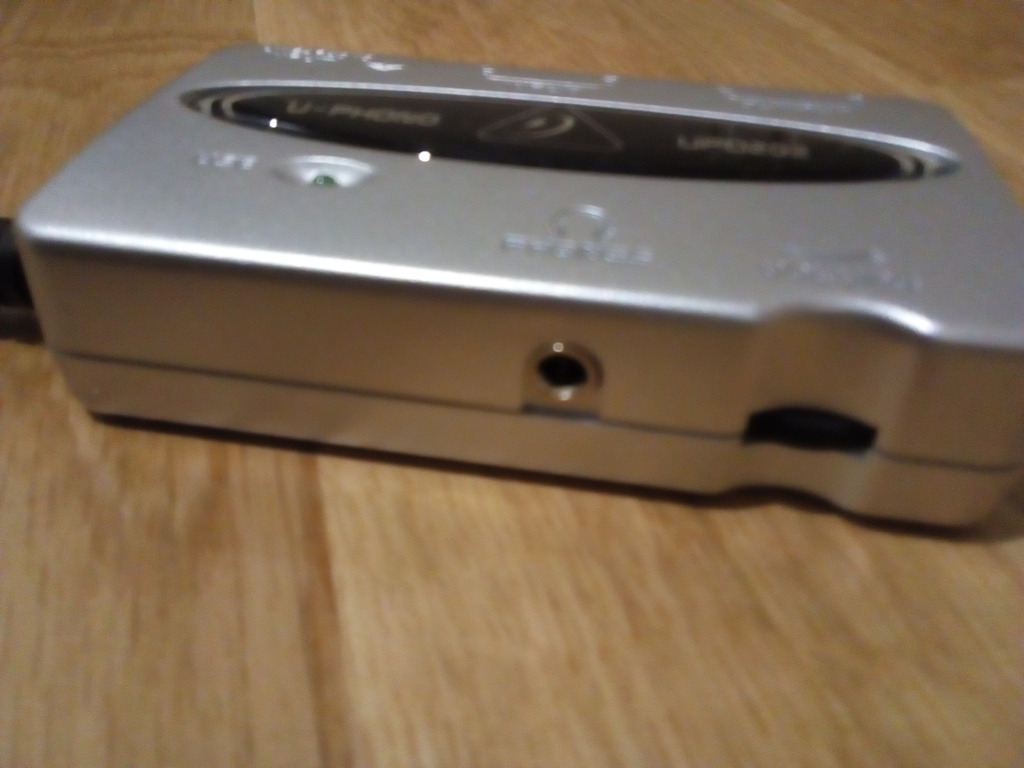

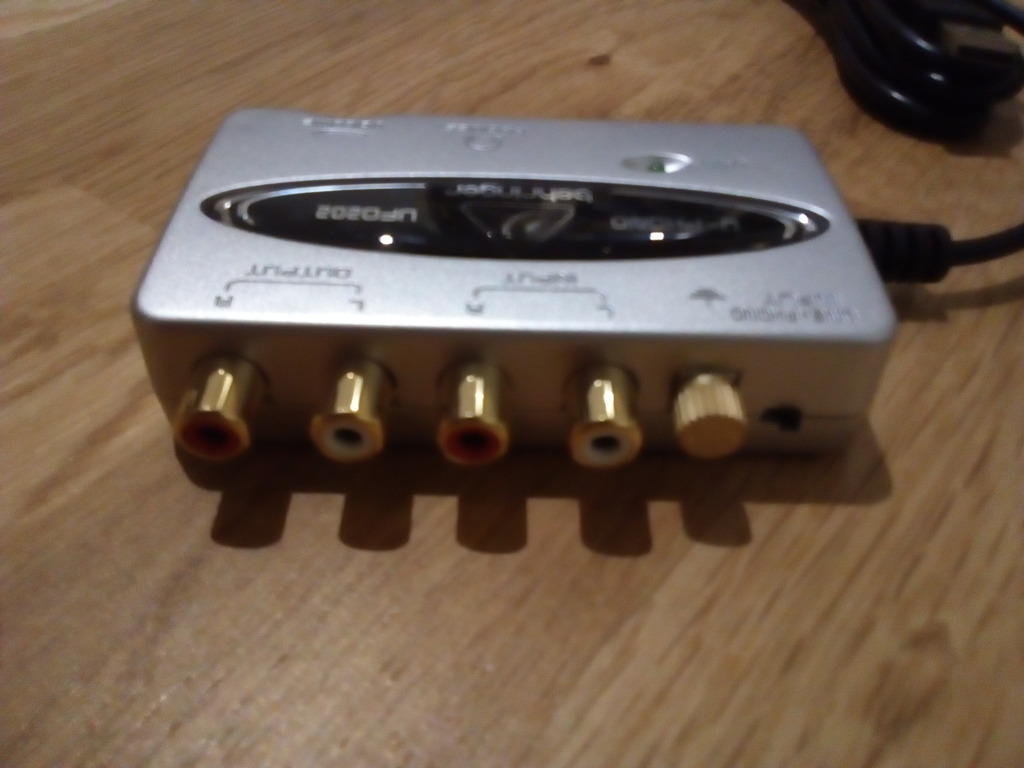

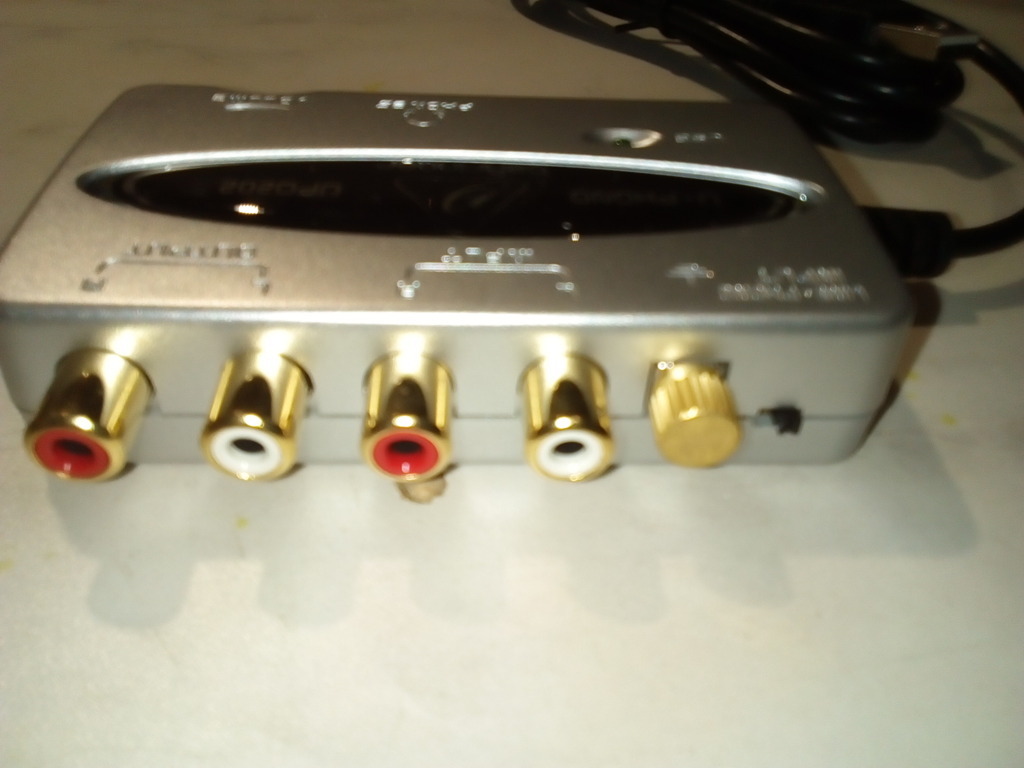

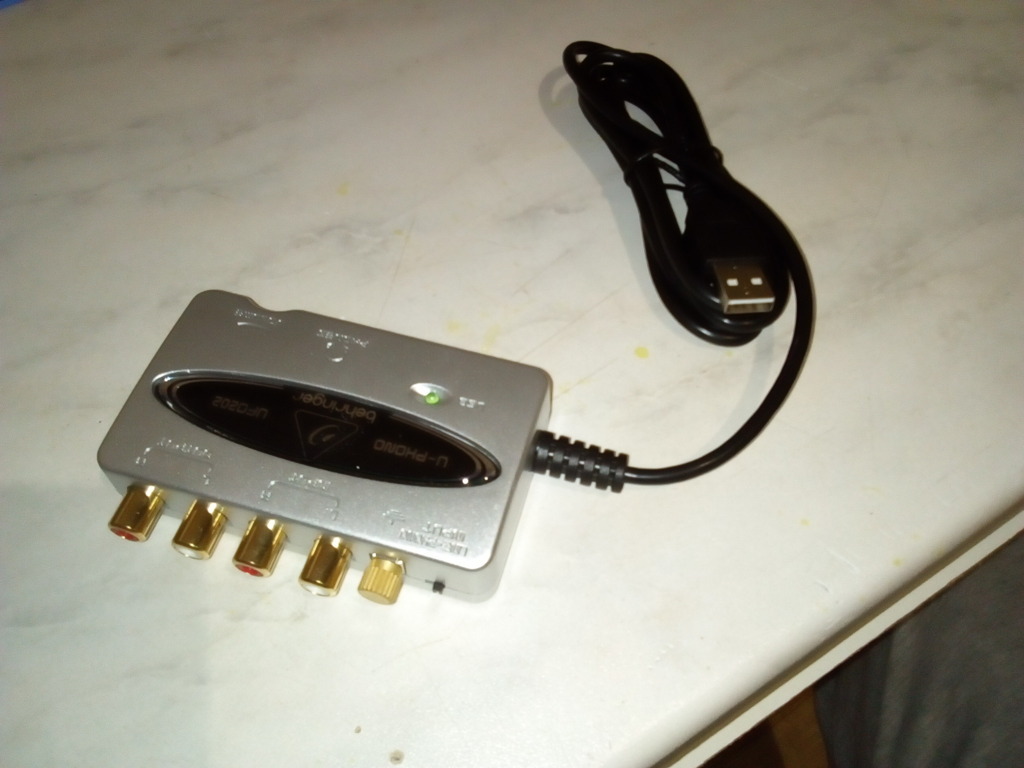

Lite stilstudier i följande bilder:































Ljudmätningar

Detta är första gången på länge jag mäter något. Min utrustning är ännu inte till fullo genomgånget för bästa mätningsresultat. Bland annat finns brum från nätet med i mätningarna och brus från datorkomponenter. Man kan inte mäta med Windows drivrutiner, det kommer med för mycket skräp i mätningarna. Därför använder jag ASIO4ALL:s drivrutin som går förbi Windows drivrutiner och komponenter som inte behövs för mätningar.

Uppdaterat

Jag har nu mätt en hel del och bla bytt drivrutin till ASIO4ALL som är avsett för mätning. Nu får jag betydligt bättre mätvärden än tidigare (borttaget):

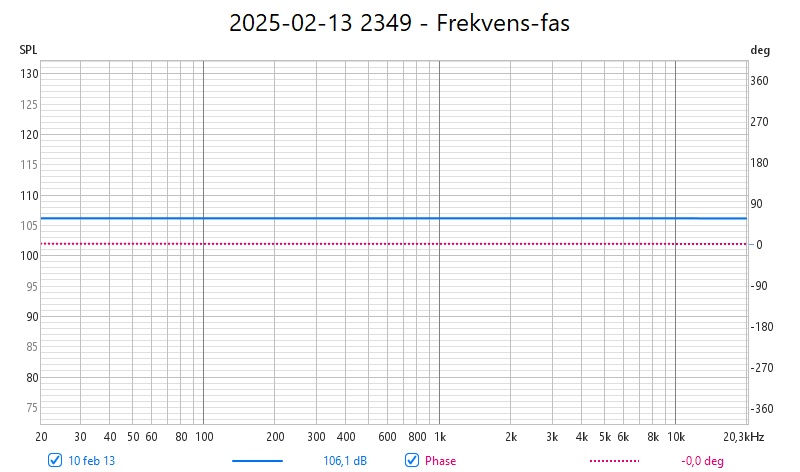

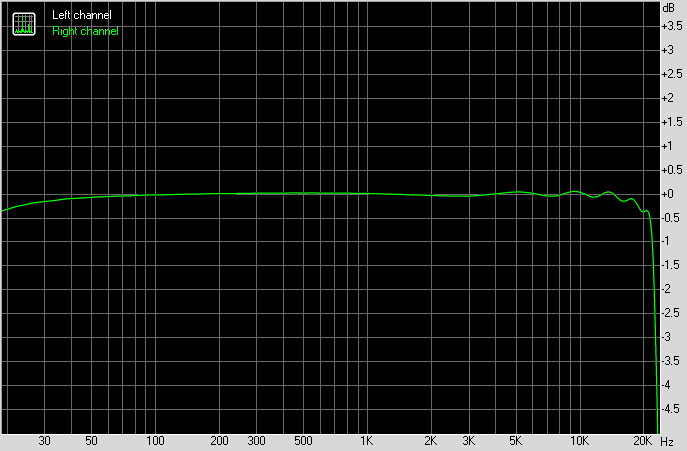

Frekvensgången 19hz-22khz -0,4dB (andra mätningar visar 19hz-22khz -0,2dB).

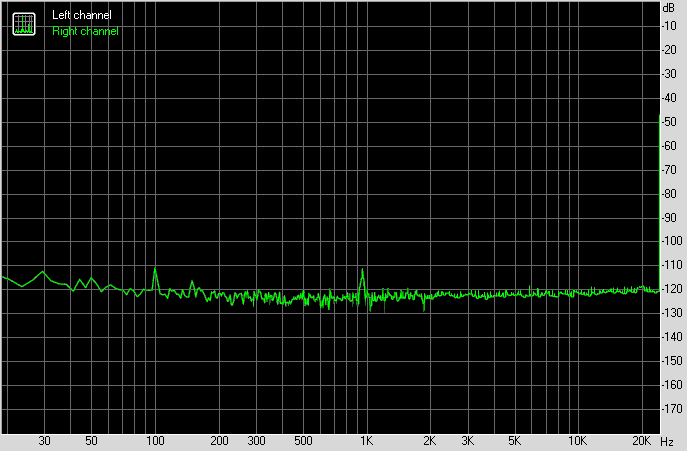

Bruset ligger mestadels under -120dB vilket motsvarar 0.0001%.

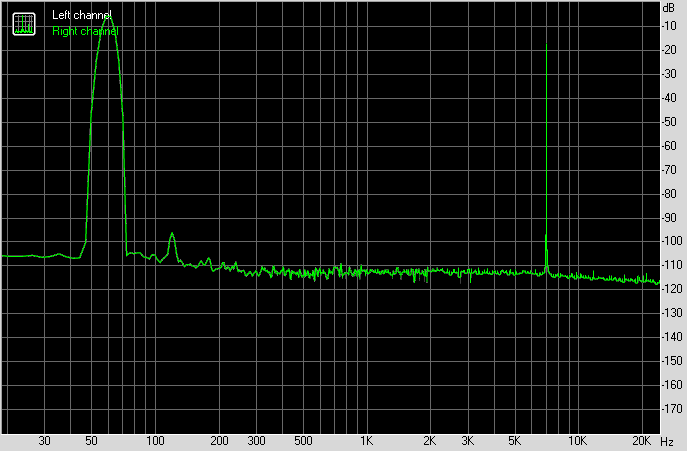

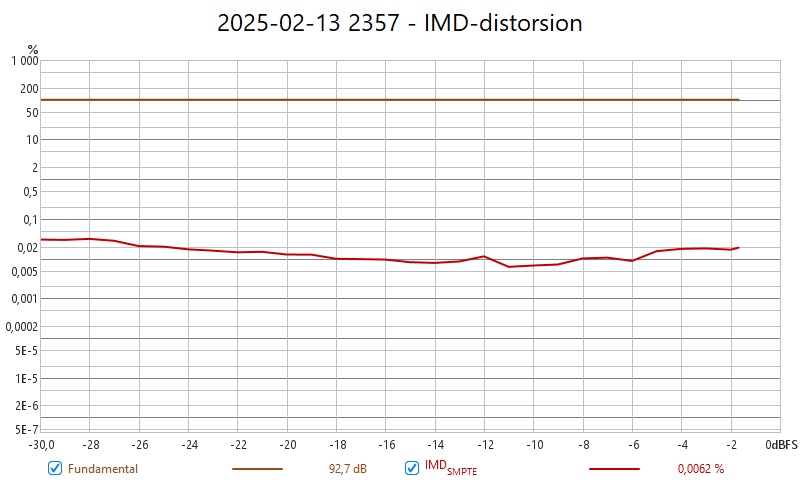

Intermodulationsdistorsionen plus brus ligger ungefär på -115dB eller 0.00018%.

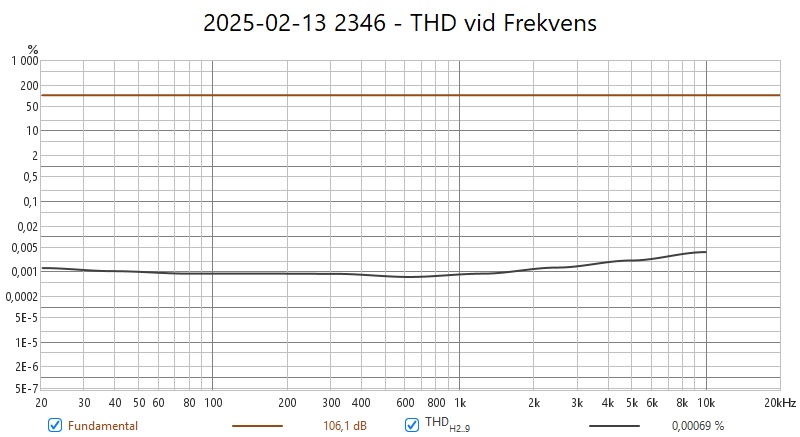

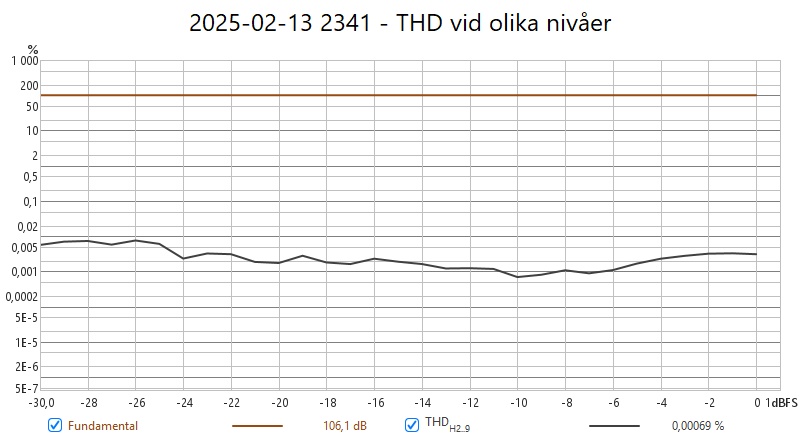

THD+brus ligger på omkring -110dB vilket motsvarar 0.0003%.

Sammantaget ser det riktigt bra ut. För 150-240kr är det toppenbra!

Jag avser använda denna till Matrojig.
