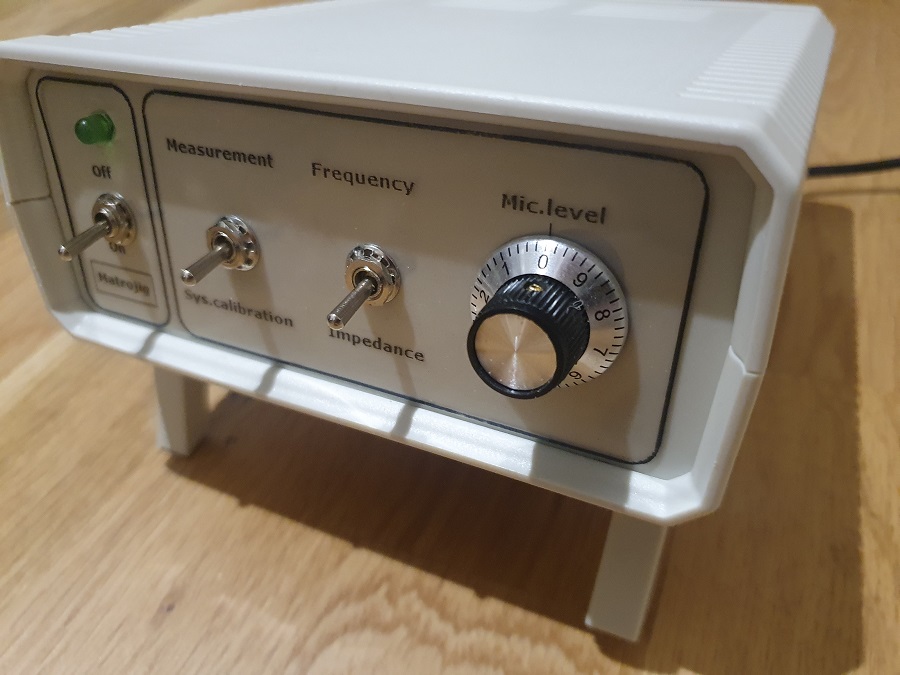

Matrojig en enkel men mycket bra apparat för högtalarmätning som jag tagit fram för mätning av högtalare mm. För att mäta högtalare krävs vanligtvis en mikrofon, mikrofonförstärkare, ljudkort, slutsteg, kablar och mjukvaran REW. Detta skall kopplas ihop på rätt sätt för varje mätning. Dvs, mäter man frekvenskurva krävs en koppling av kablar och mäter man impedans krävs en annan koppling osv. Matrojig innehåller allt som behövs utom mikrofonen. Man kopplar bara in USB-kabeln till datorn och kablarna till högtalare som skall mäts. Mikrofonen skall också kopplas in. Sedan är de bara att mäta. Mätningar på olika sätt sköts genom att ändra läge för ett par vipp-kontakter. Min tanke är att den skall:
- Anpassat för mjukvaran REW
- Enkelt handhavande
- Innehålla ett eget USB-ljudkort för att slippa alla skillnader mellan olika datorers ljudkort
- Innehålla egen effektförstärkare
- Innehålla egen mikrofonförstärkare
- Allt kalibrerat ihop för bästa prestanda
- Man skall inte behöva pilla med högspänningskablar
- Man skall kunna variera ingående delar efter egen smak
- Byggvägledning hela vägen till färdig produkt
Detta är version v220319. Versionsnumret här är projektets samlade version. Varje ingående del kan också ha sitt versionsnummer.
Innehåll
- MATROJIG Del 00 – Idén växer fram
- MATROJIG Del 01 – Design
- MATROJIG Del 02 – Delar
- MATROJIG Del 03 – Kopplingsschema
- MATROJIG Del 04 – Bygga effektförstärkare
- MATROJIG Del 05 – Bygga mikrofonförstärkare
- MATROJIG Del 06 – Montera ljudkort i lådan
- MATROJIG Del 07 – Bygga färdigt panelerna
- MATROJIG Del 08 – Montera slutsteget i lådan
- MATROJIG Del 09 – Montera mikrofonförstärkaren i lådan
- MATROJIG Del 10 – Löda ledningarna
- MATROJIG Del 11 – Slutmontering
- MATROJIG Del 12 – Konvertera nätaggregatet
- MATROJIG Del 13 – Funktionskontroll
- MATROJIG Del 14 – Inställning
- MATROJIG Del 15 – Mätmanual
Bygg mätmikrofoner
Läs mer
- Mätprogrammet REW som används av Matrojig
- Omfattande manual för REW
- Mer att läsa om REW och högtalarmätningar
- Forum för REW och högtalarmätning
Matrojig en enkel men mycket bra apparat för högtalarmätning
Kan du inte utveckla en version med kretskort? I så fall står jag på kö för en sådan.
Janne[CITERA]
Jag håller med och jag vill också ha en
ToreLeif[CITERA]
Bygg en med bara ett kretskort och inte med tre kretskort som i tråden på faktiskt.io. Det blir enklare och billigare. Jag håller med de andra att ställa mig i kön på en sådan.
Andersson[CITERA]
Jag lyssnar, bara ett kretskort kommer det att bli. Håll utkik här, rätt som det är finns det tillgängligt.
ADMIN[CITERA]
