MÄTRO-2 Del 4 – Utökat med relän

Mätro-2 Relä är en relästyrd variant av Mätro-2. Tyvärr visade det sig att reläna som används gav ifrån sig allt för mycket “brum” för att kunna mäta ex.vis distorsion. Därför har detta arbeta avslutats. Arbetet har dock kommit så långt att jag beslutat att ändå lägga upp materialet. Schemat är ännu inte testat att det fungerar!

Schema

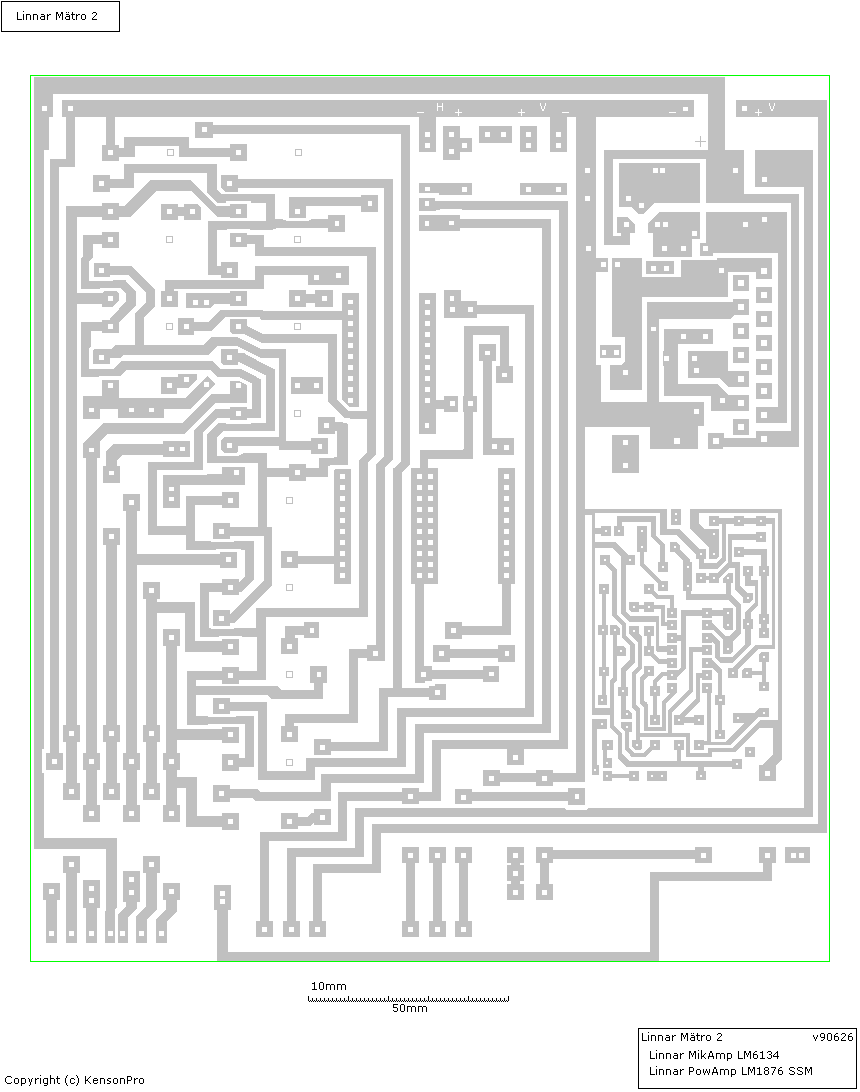

Kretskort ovansida med komponenter

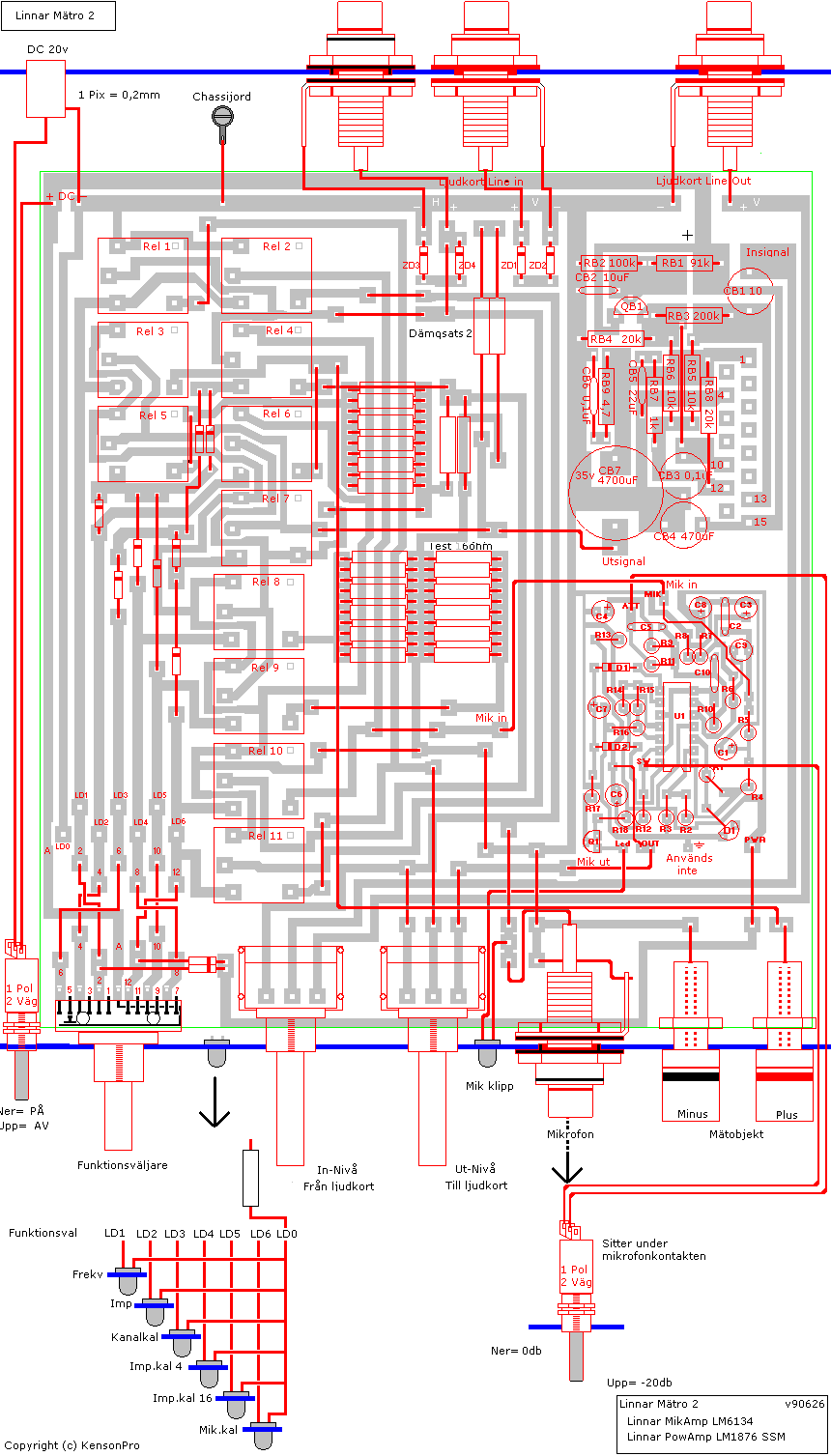

Kretskort ovansida sett genom kortet

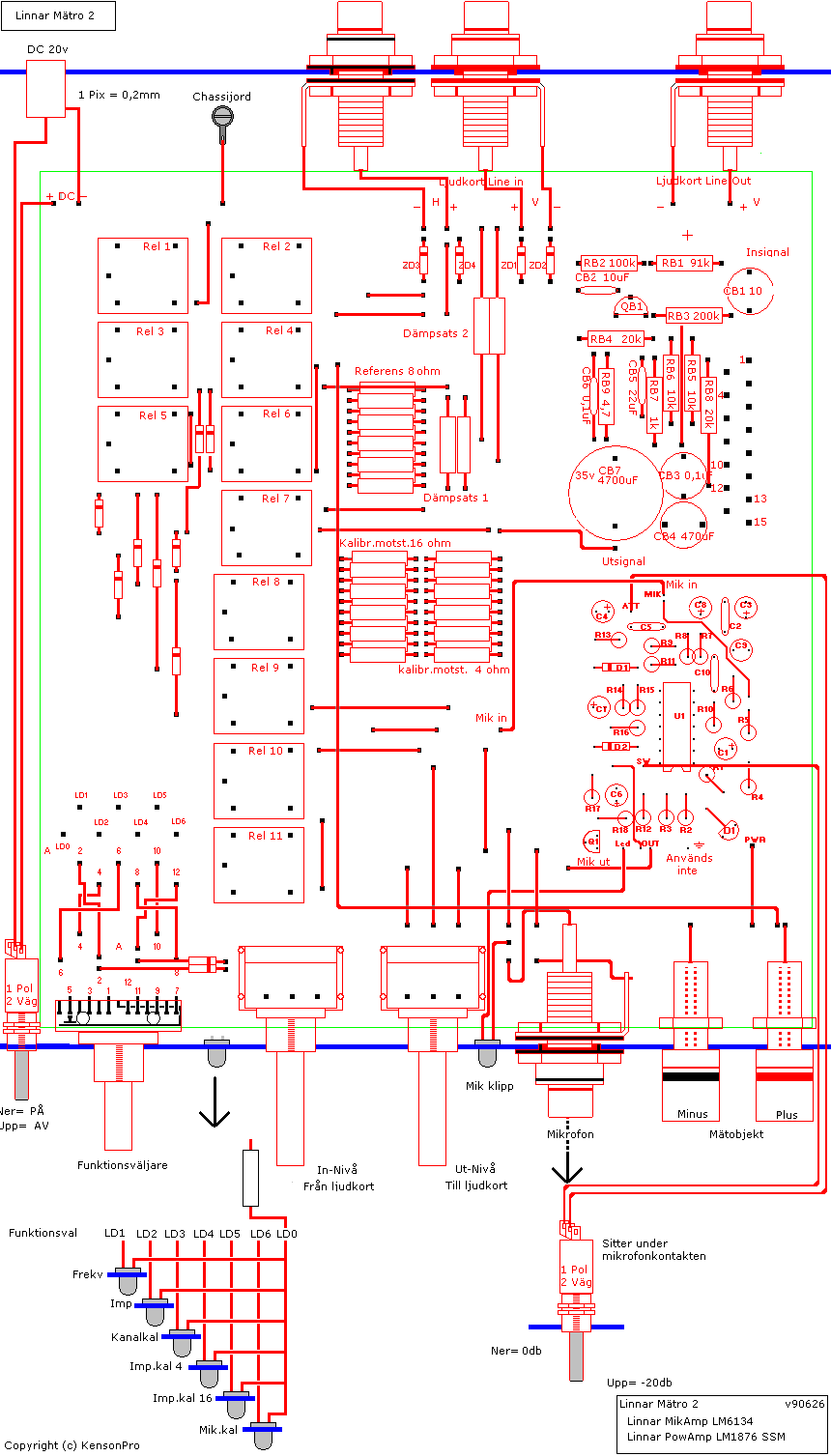

Komponentplacering

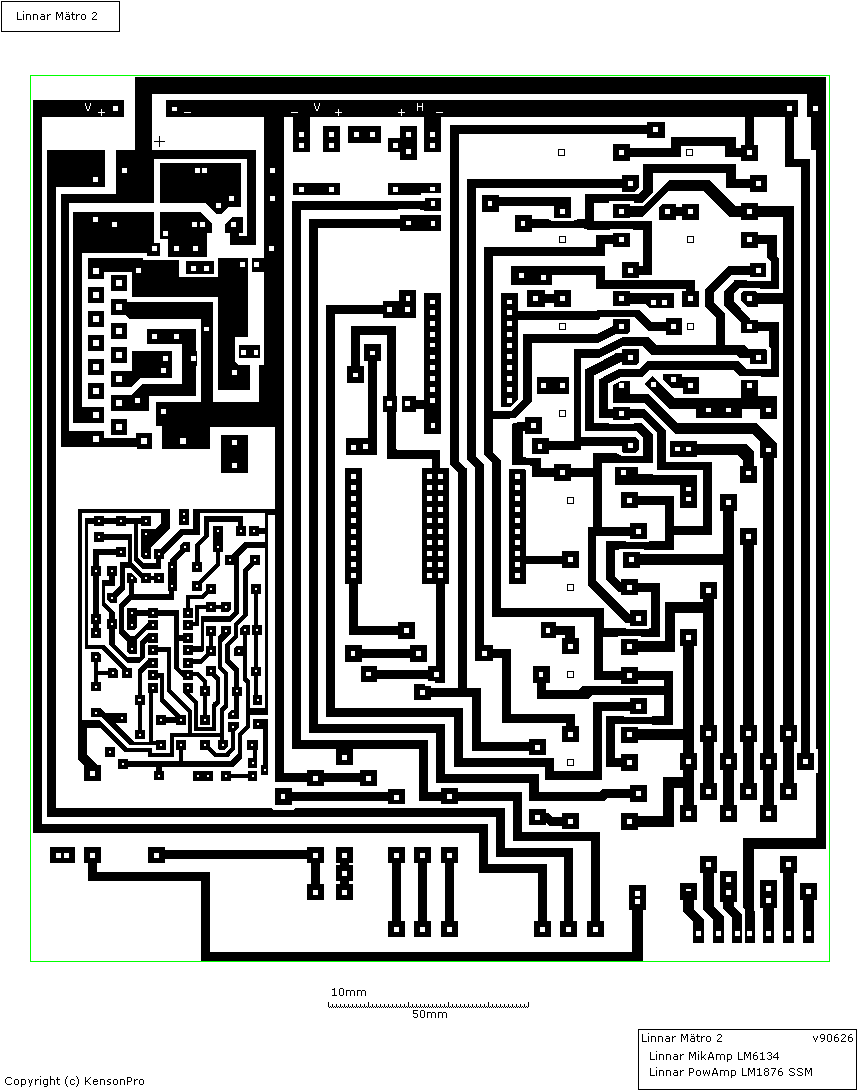

Kretskort positiv

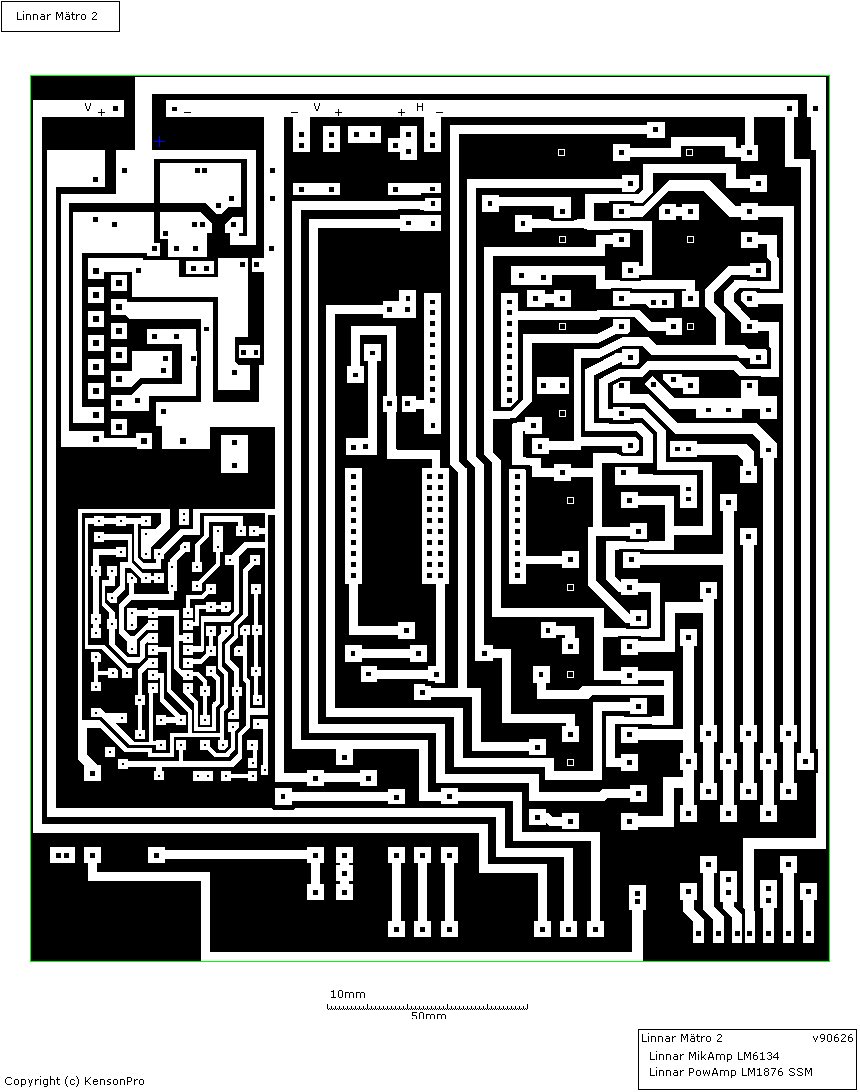

Kretskort negaiv
