Nätaggregat

PS23021-2515

Nätaggregatet är ofta den man inte orkar göra när allt annat är gjort. Här visar jag hur man enkelt kan bygga ett nätaggregat utan kretskort. En tydligare beskrivning kommer senare.



Data

Detta nätaggregat använder en toroid-transformator på 2x18v. Färdigbyggd ger den likriktat 25-0-25 volt ut och stabiliserat 15-0-15 volt ut.



Delar

Toroid-transformator   2x18v          1st
Likriktardioder       1N5404          4st
Kondensatorer  E-lyt  2200uF 25v      6st
Kondensatorer  E-lyt    10uF 25v      2st
Kondensatorer          100nF          4st
Spänningsregulator IC  7815           1st
Spänningsregulator IC  7915           1st
Diverse delar som framgår i bilderna här nedan

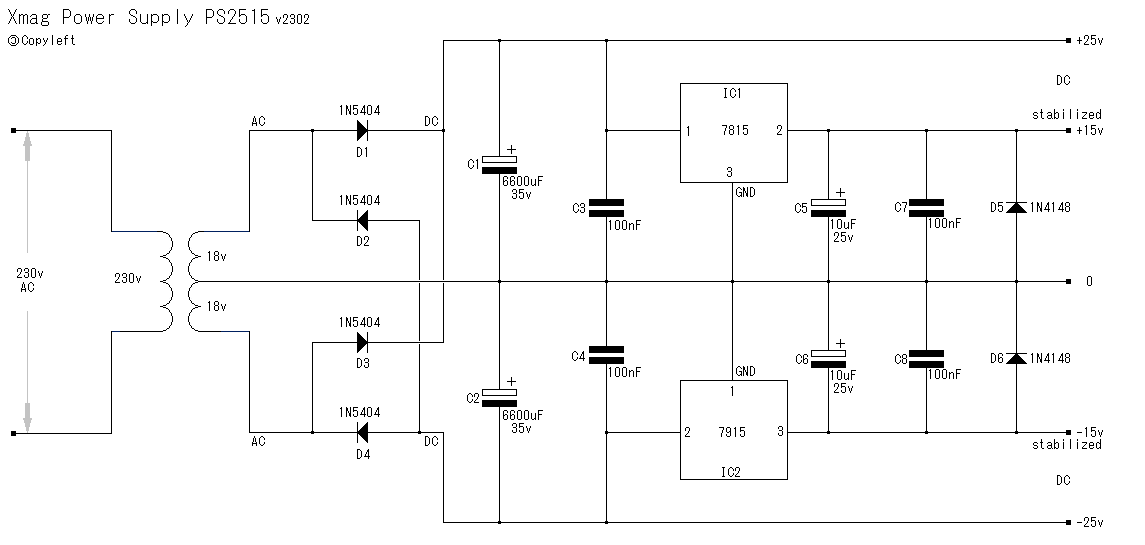

Kopplingsschema

Nätaggregat

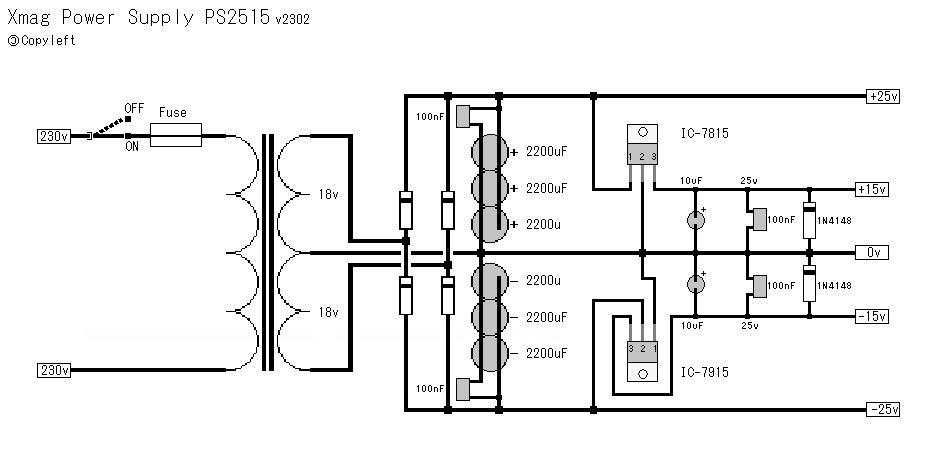

Placeringsschema

Nätaggregat





Bygget

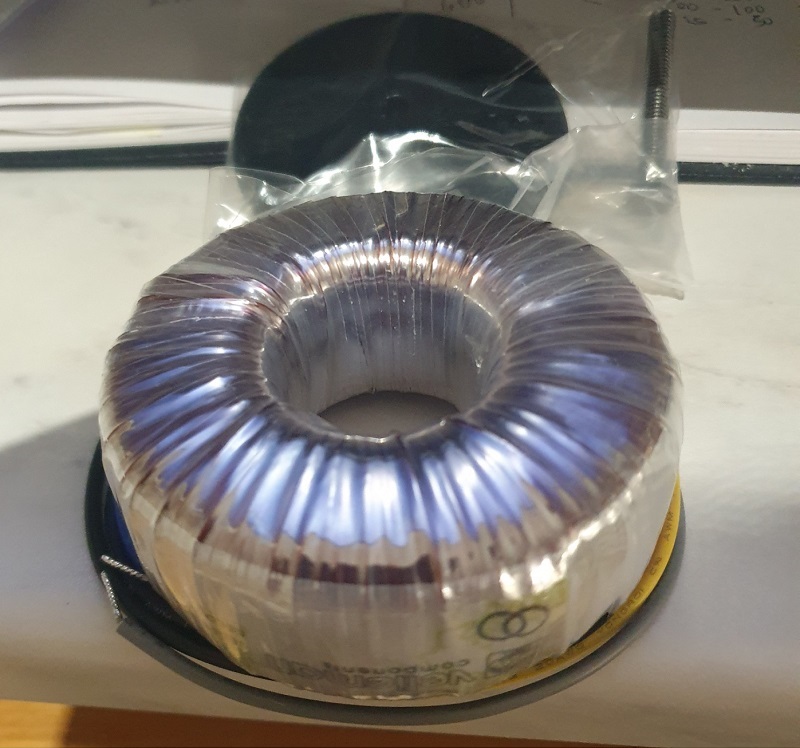

Transformatorn:

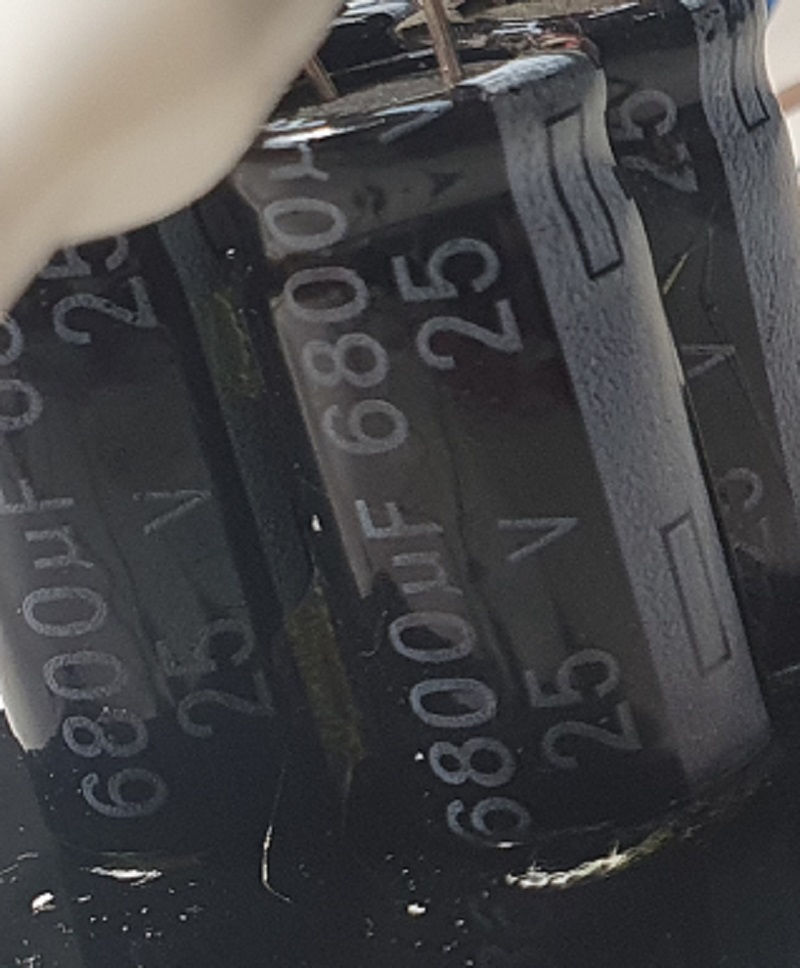

Kondensatorer 2200uF 6st. Många små kondensatorer är snabbare än en stor:

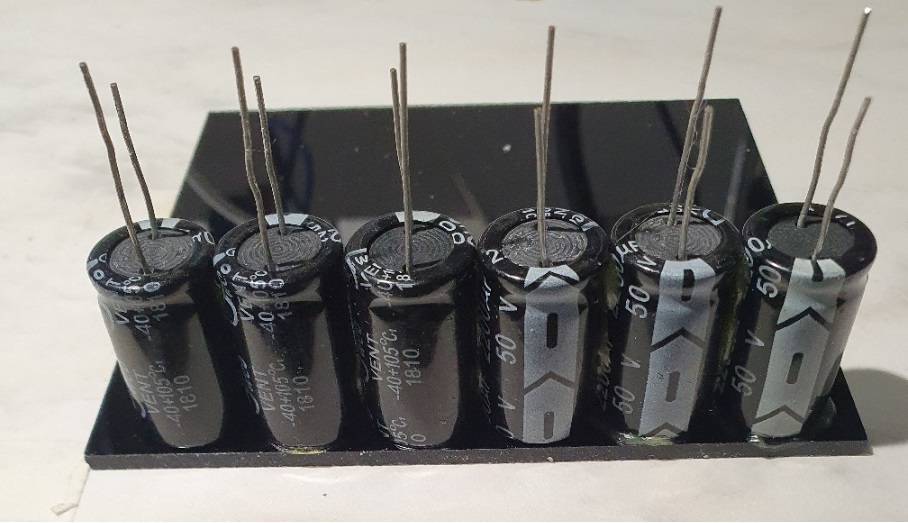

Kondensatorerna limmas fast på ett underlag med måtten 100x100mm. I detta fall är det ett plastunderlag kraftigt nog att hålla en tung transformator. Lägg märke till att 3st är vända med plus framåt medan 3st är vända med minus framåt. Minus är de som gar ett grovt vitt streck efter sidan. Plus är de med en längre tråd:

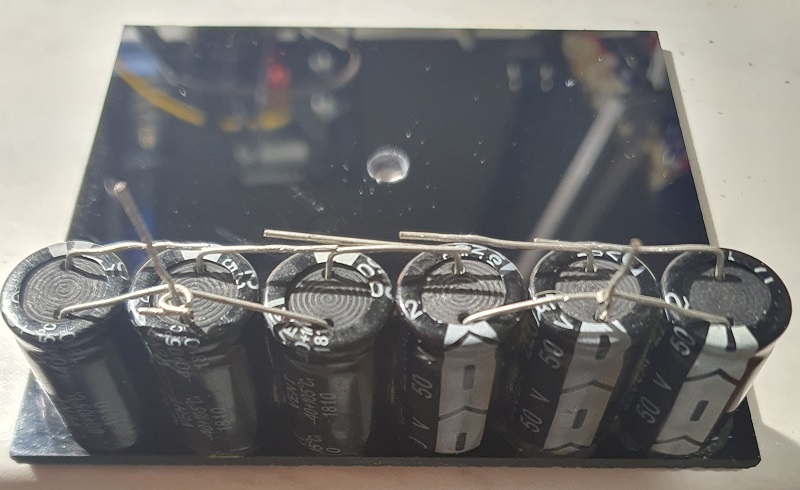

Bortre sidans trådar kopplas ihop. Främre sidans trådar kopplas 3st ihop för plus och 3st kopplas ihop för minus:

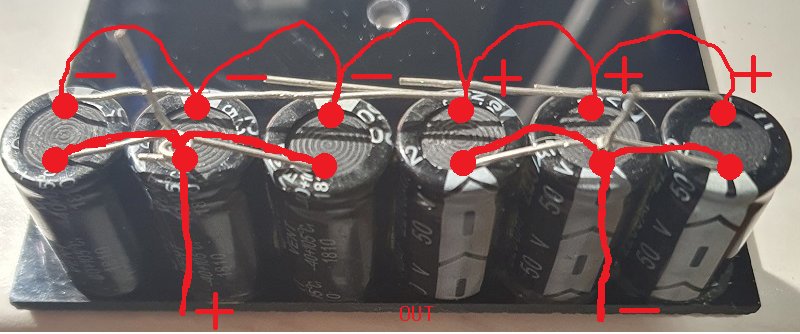

Så här är det kopplat:

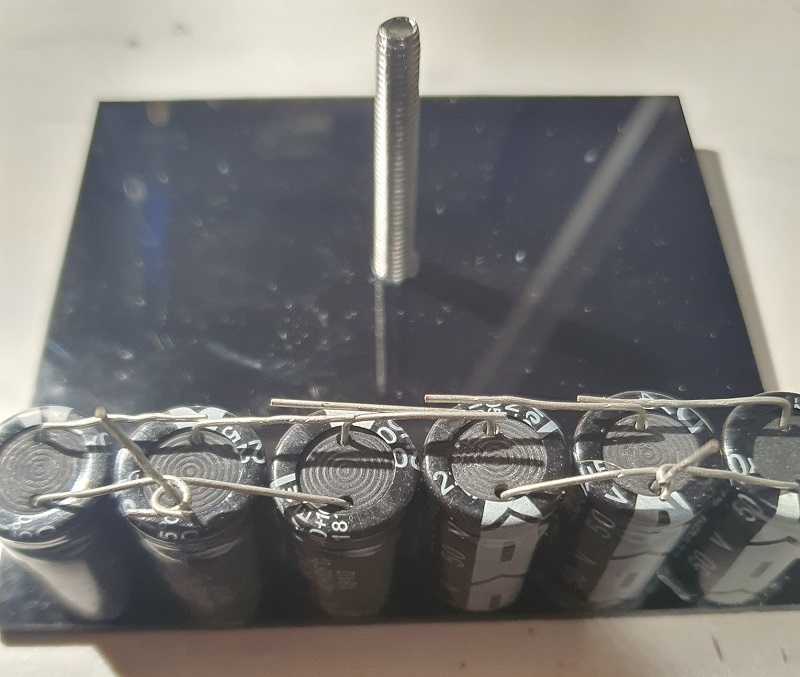

Vid lämplig plats på underlaget borras hål för transformatorn och den medföljande bulten trycks igenom hålet:











Underst placeras den medföljande gummiduken:

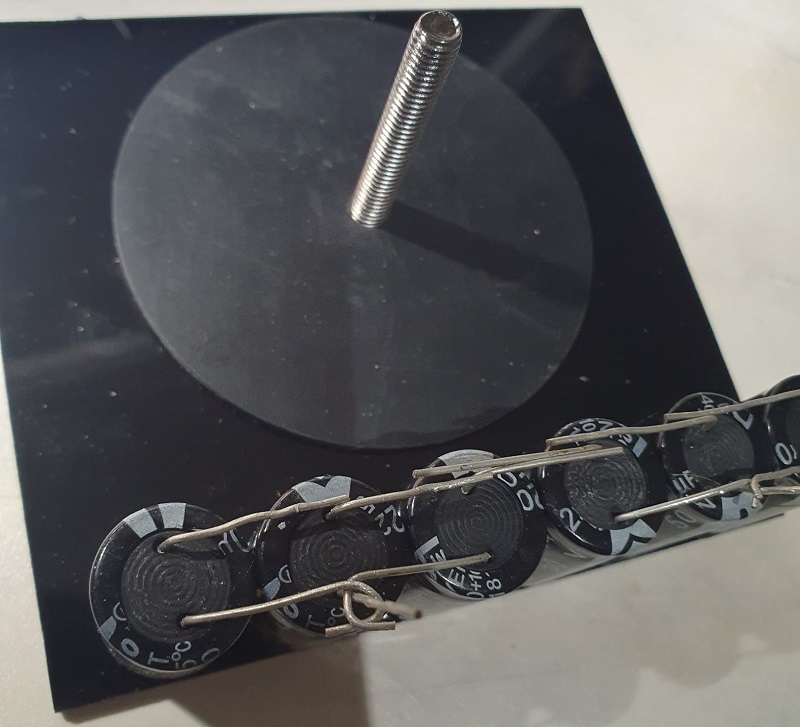

Gummiduken på plats:











Ovanpå gummiduken placeras transformatorn:









Ovanpå transformatorn placeras gummiduken:











Ovanpå översta gummiduken placeras plåtstödet som skruvas fast med den medföljande muttern:

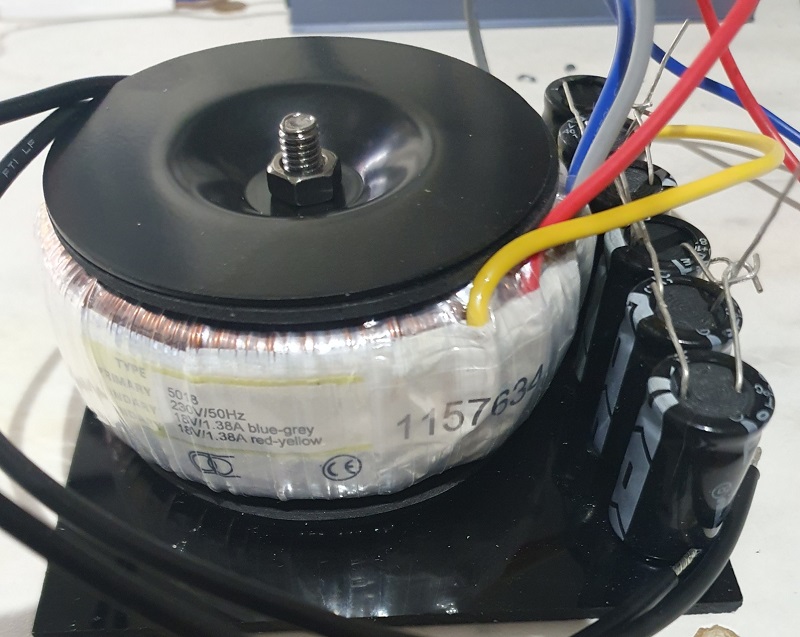

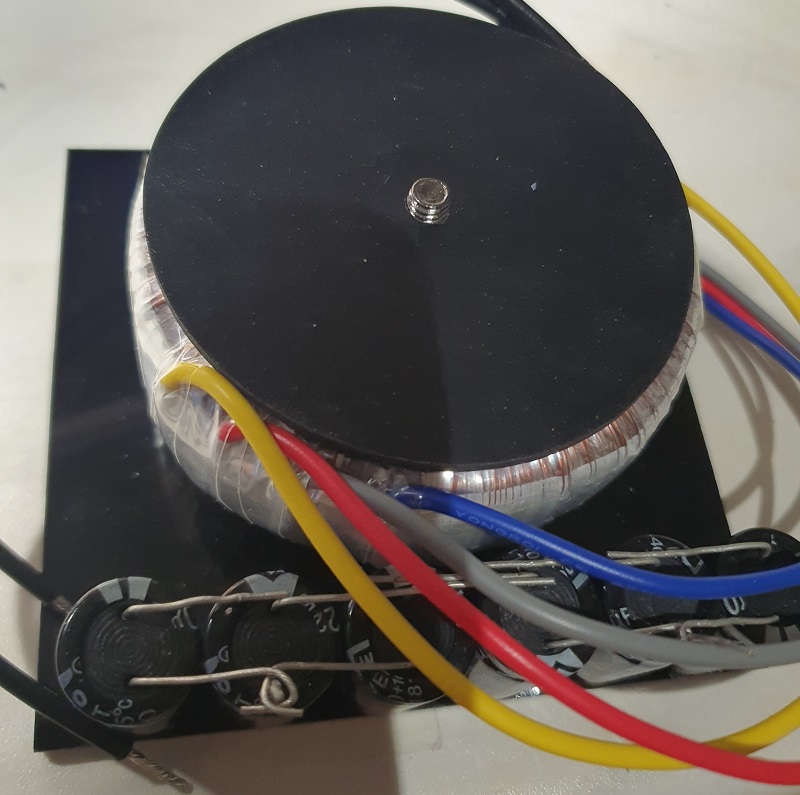

Så här ser det ut nu:

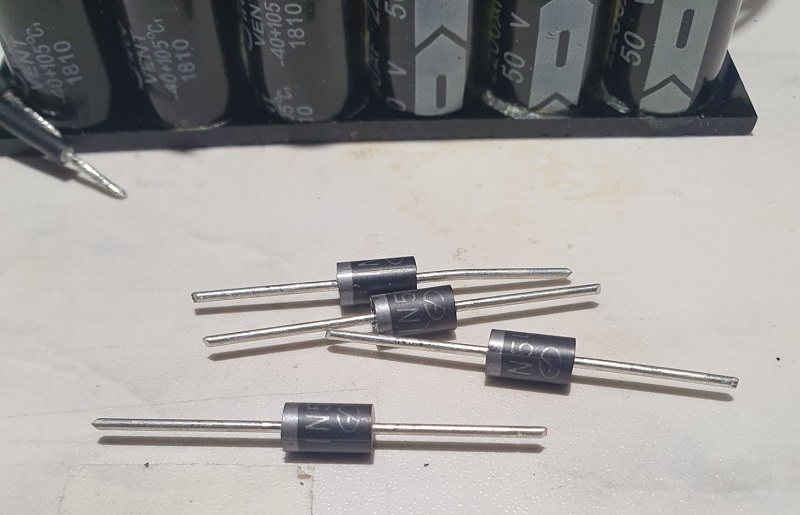

Plocka fram likriktardioderna 1N5404 4st:

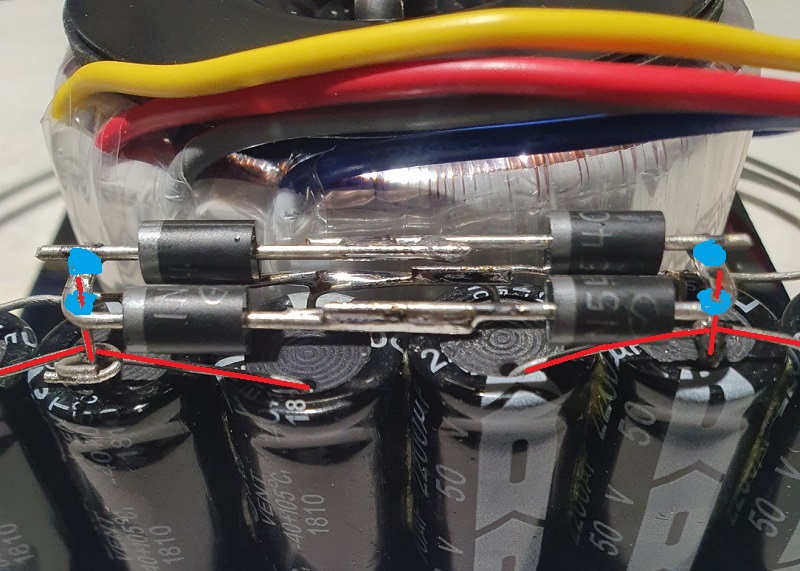

Löda dem ovanpå kondensatorerna enligt följande. Röd tråd skall dioderna lödas fast på. Blå färg är lödpunkter. Bara de främre kondensatortrådarna skall lödas mot dioderna. Bakre ihoplödade trådarna skall INTE lödas mot dioderna. Titta noggrant på kopplingscemat:

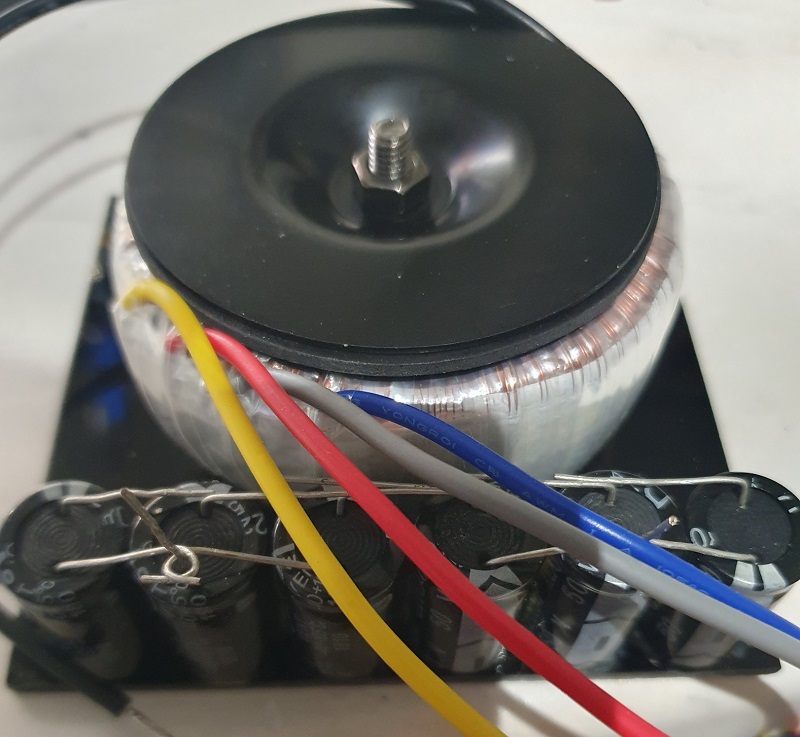

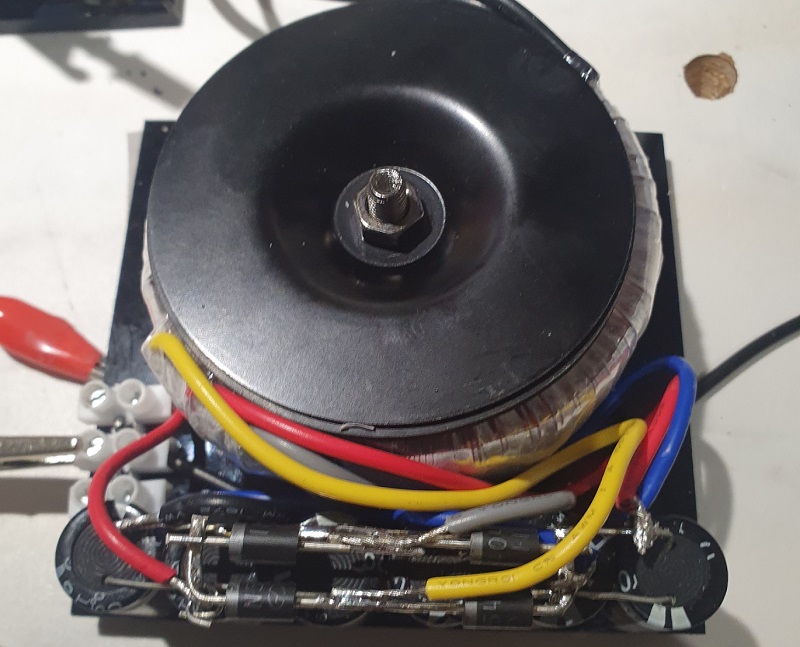

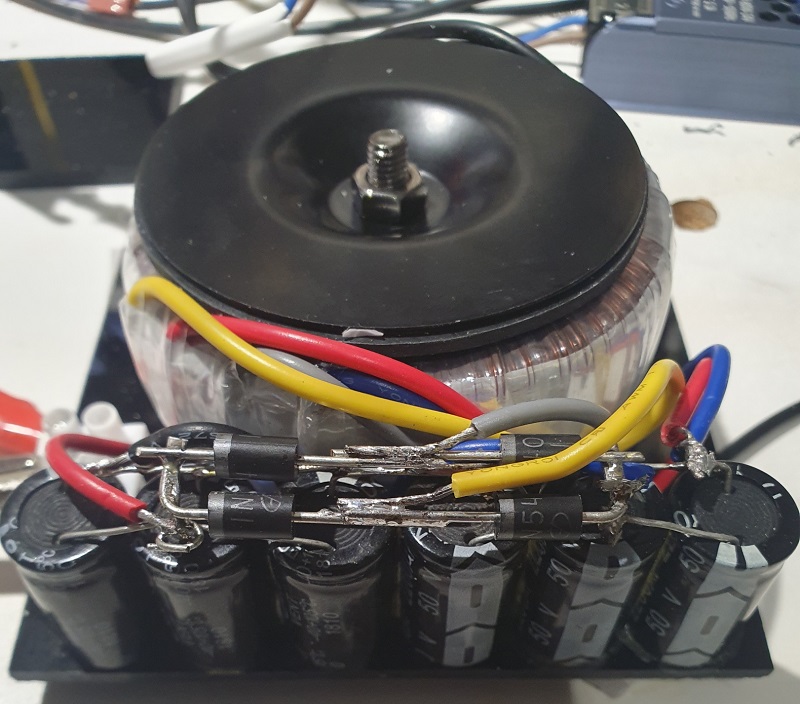

Trådarna lödas enligt bilden. Titta noggrant på kopplingsschemat:









En annan vinkel:

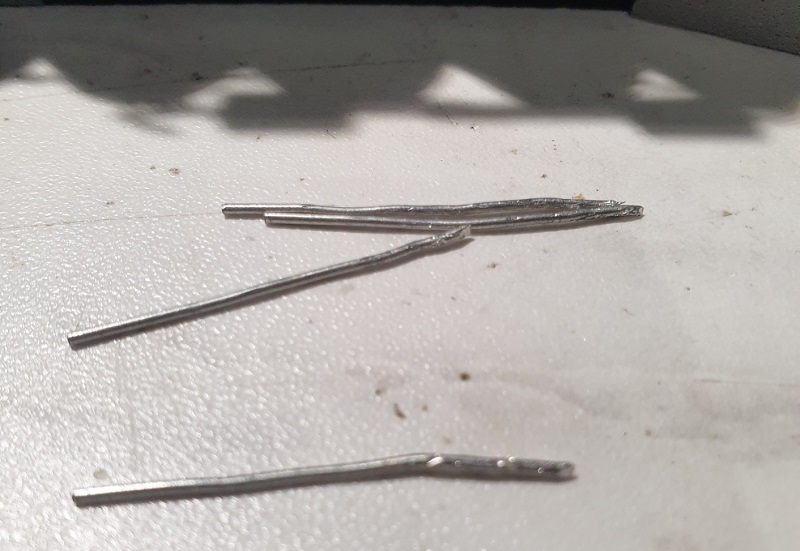

Klipp till 4st några cm långa trådar:









Linda trådarna runt trådarnas lödningar på dioderna:









Färdiglindat:

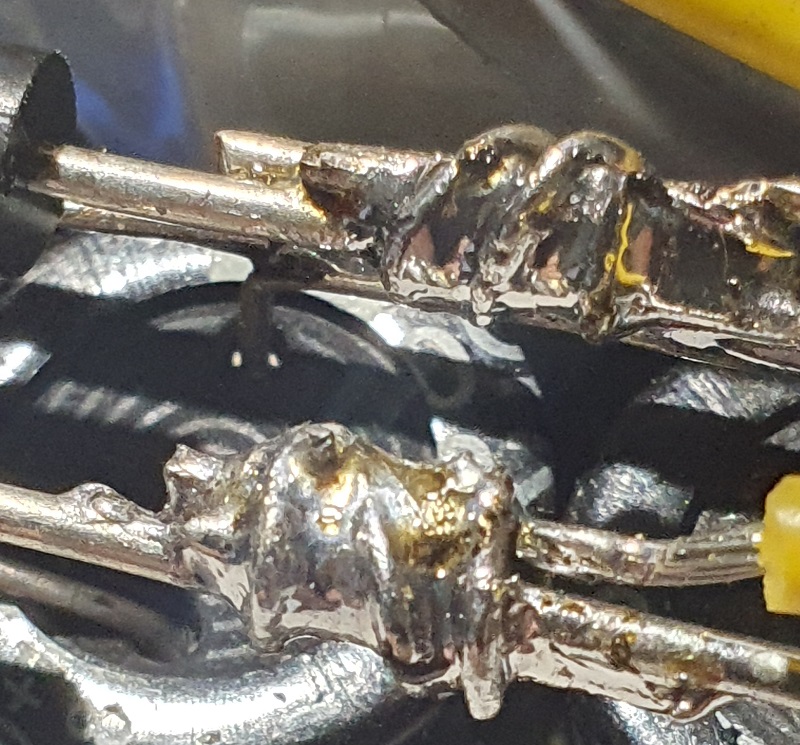

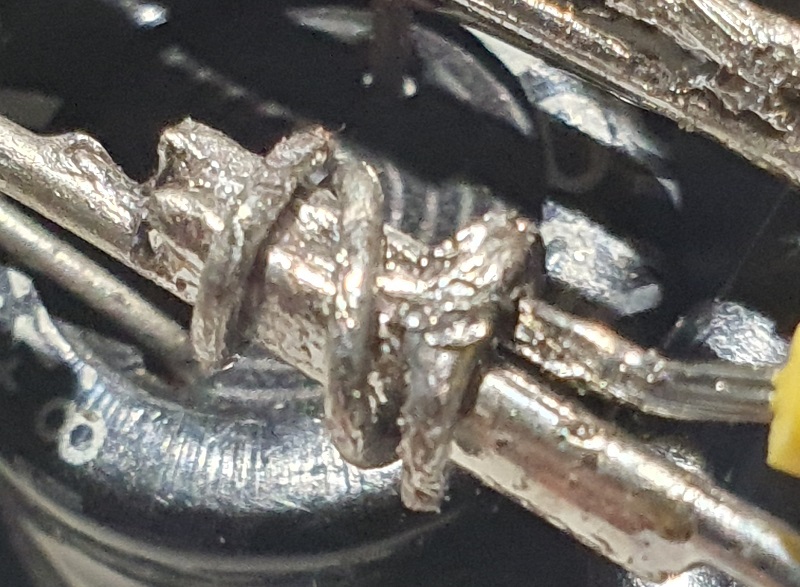

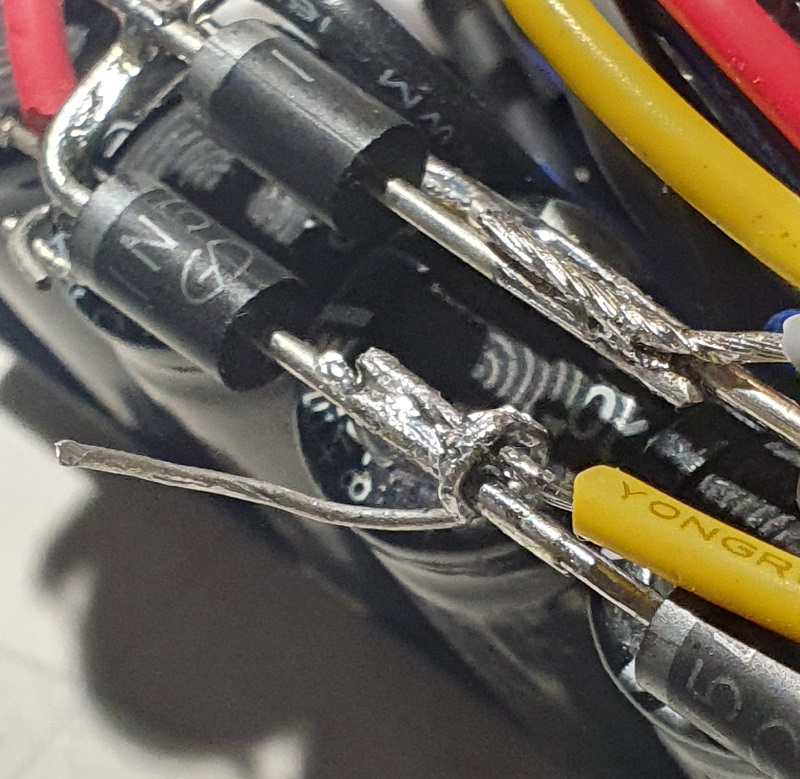

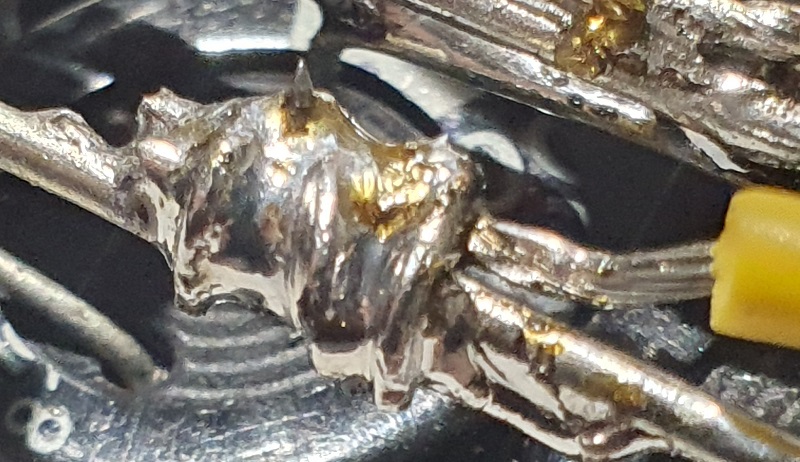

Löda sedan de lindade trådarna och på så sätt få trådarna säkrare lindat:











Två av de lindade trådarna lödade:

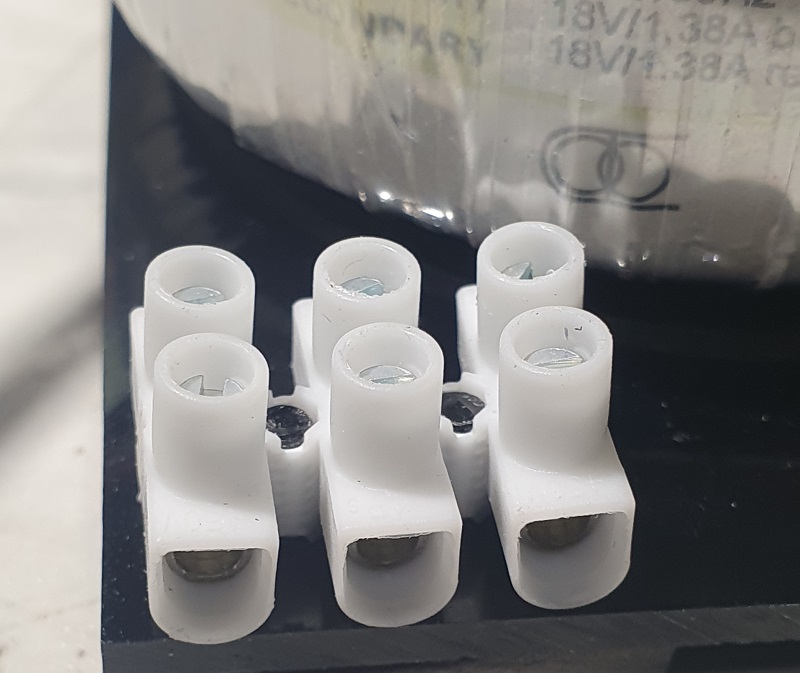

Montera valfria kontaktstycken enligt bilden:









Välj en liten plastbit eller liknande. Såga till lämplig storlek:

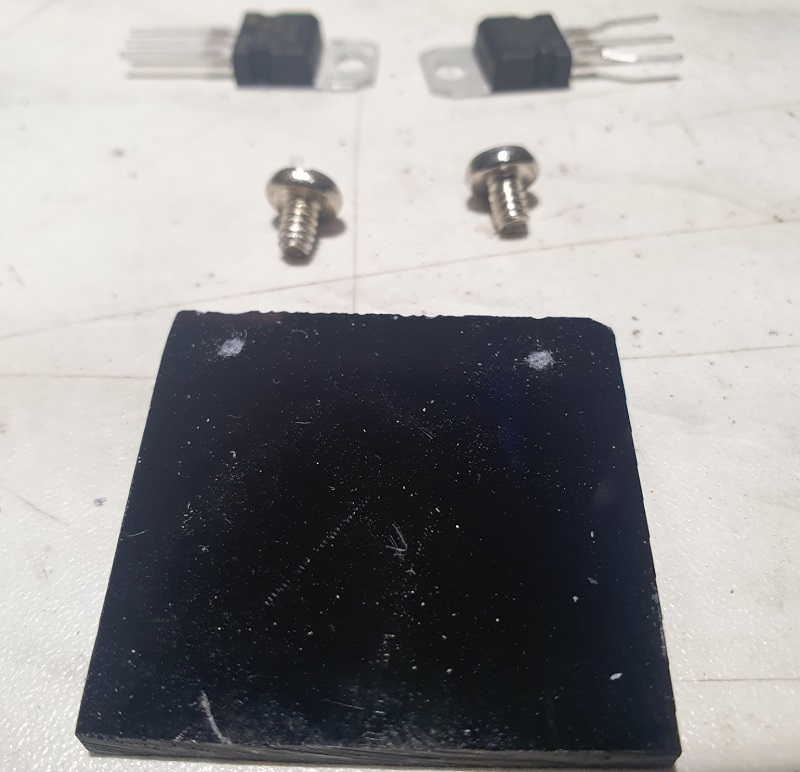

Plocka fram IC-kretsarna och två lämpliga skruvar:

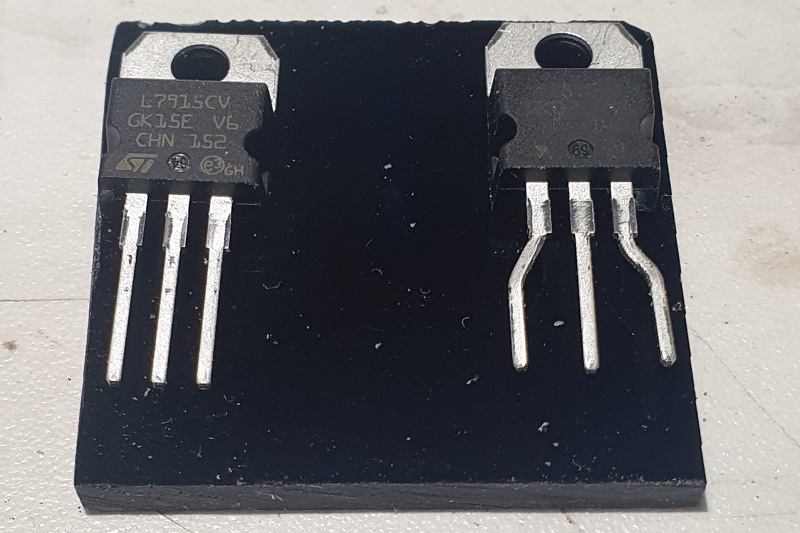

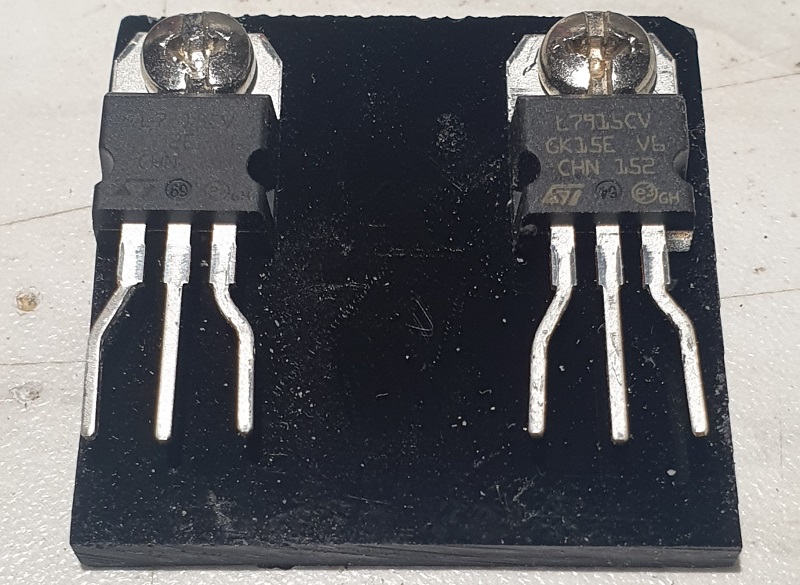

IC-kretsarna monteras enligt bild. 7915 monteras till vänster:













Märk ut och borra hål där kretsarna skall skruvas fast. Använd en borr som är lite mindre än skruvarnas diameter så gängor bildas av skruvarna. Skruva sedan fast IC-kretsarna:

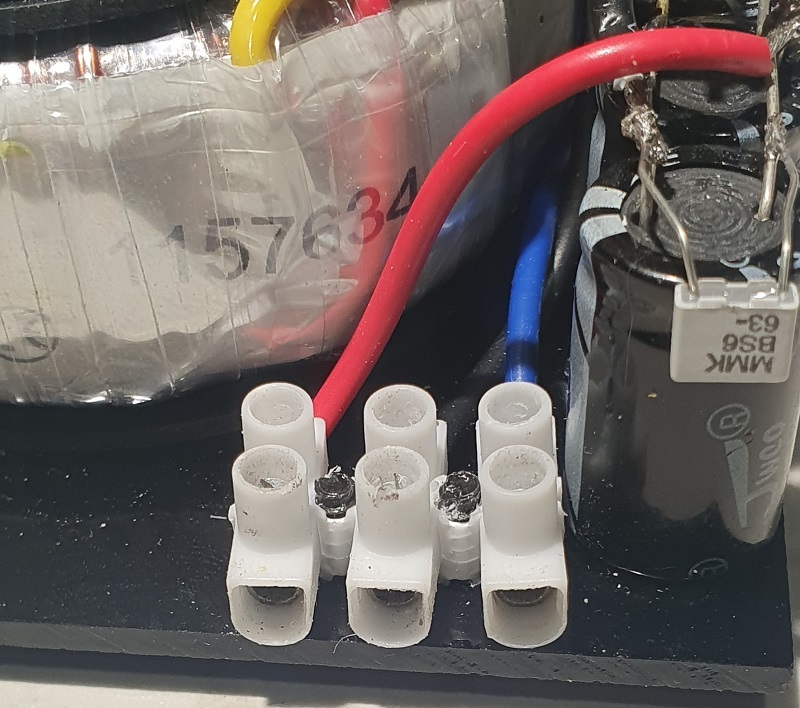

I andra ändan skruvas ytterligare en kopplingsplint fast:













Färdigskruvat ser det ut så här:

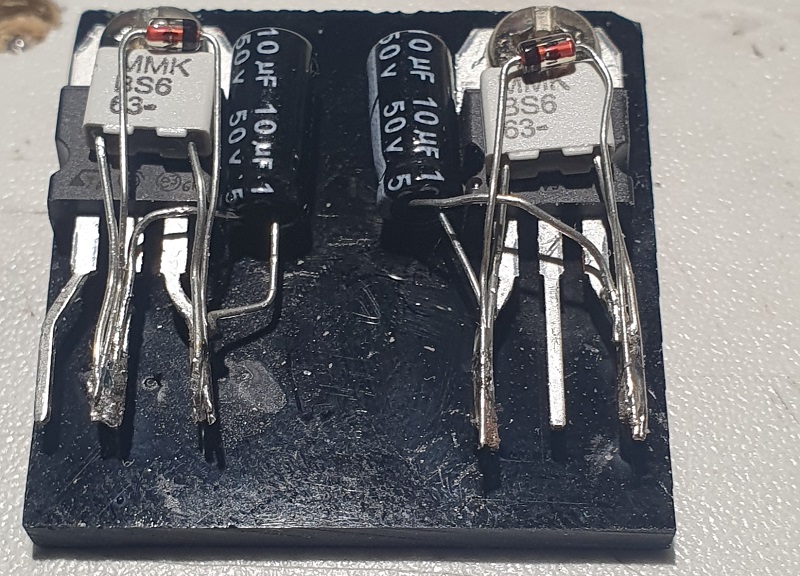

Koppla komponenterna enligt bilden. Borra sedan ett 6-7mm hål mellan IC-kretsarna. Titta noggrant på kopplingsschemat hur det skall kopplas:









Löda trådar enligt schemat och dra trådarna genom det borrade hålet och skruva fast i plintarna:

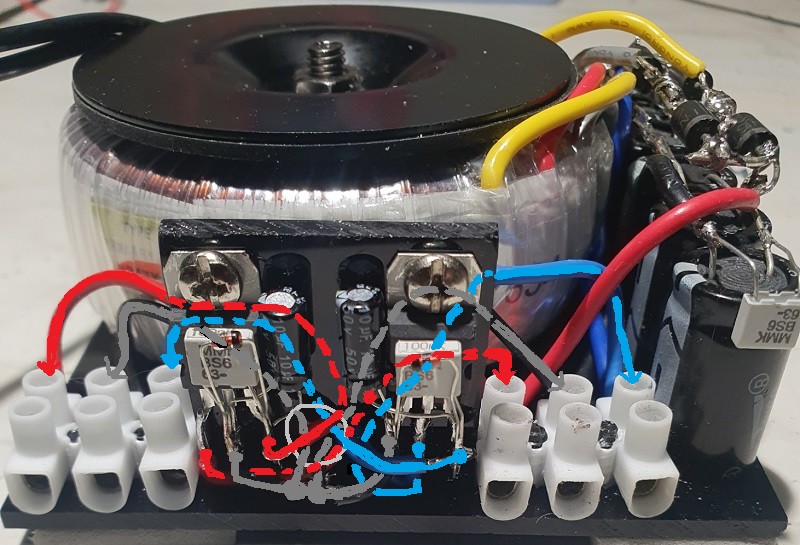

Så här dras ledningarna:









Utan färg:

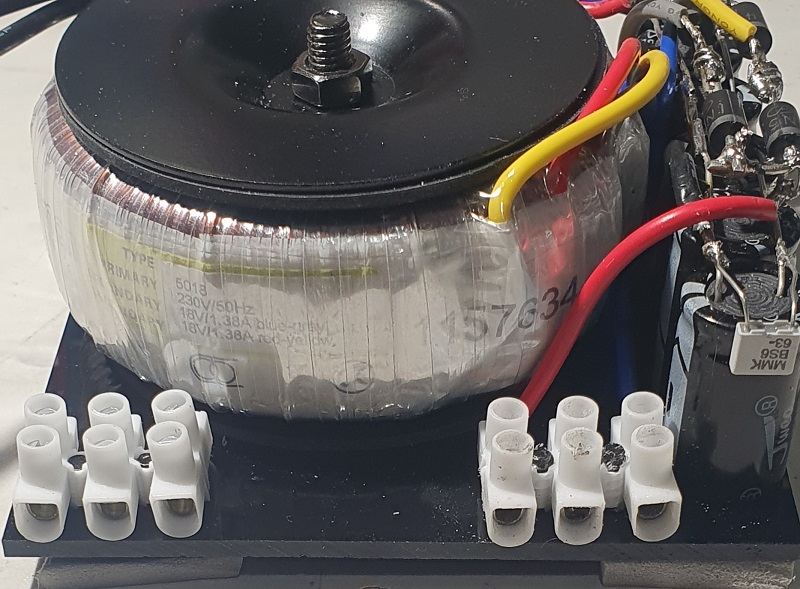

Vänstra kopplingsplinten är 15-0-15v
Högra kopplingsplinten är 25-0-25v

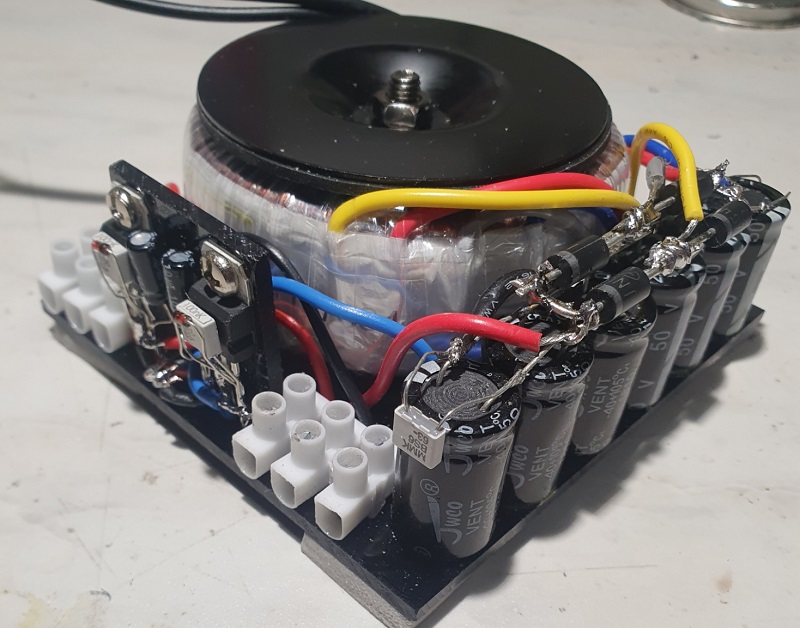

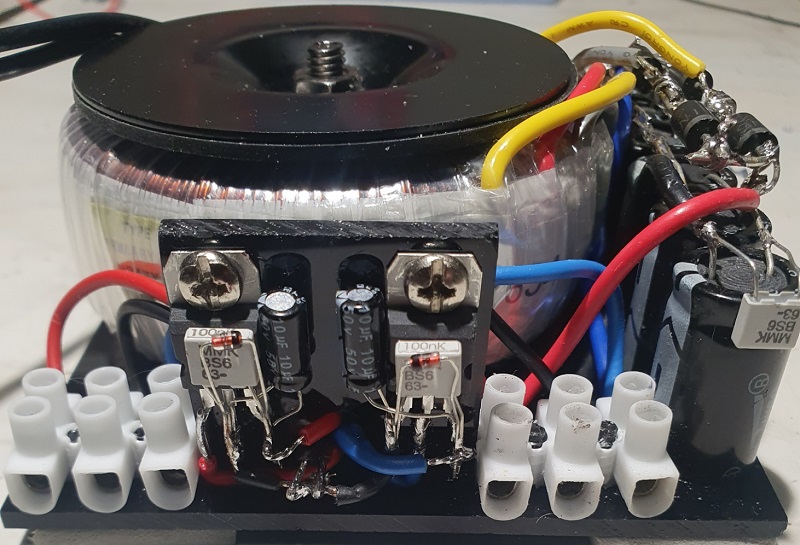

Färdigt:
