BASHORN – LitelHorn-2

Hornet hette tidigare ForumHorn-2. Detta namn kan fortfarande finnas kvar på några ställen.

LitelHorn-2 är en konstruktion som skall ge det lilla Pioneer-elementet, som såldes för ca 50 Cent från PartExpress, fullgod basåtergivning med hög verkningsgrad. Hornet är ett full längdshorn. Dvs den beräknade utvidgningen och längden har till fullo lagts in i konstruktionen. Detta är ett måste då själva elementet egentligen är för svagt för djupbas.

Principen

  • Storlek
    Hornets storlek bestäms av beräkning och simulering av HornResp. Eftersom man använder hela det beräknade hornet kommer lådan att bli ganska stor.
  • Utformning

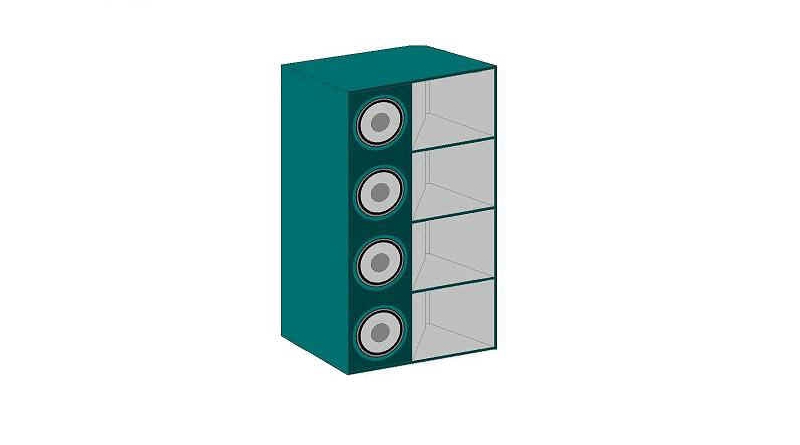

    Lådan är formad på ett sätt som gör den lätt att placera i rumsmiljö. Lådan går enkelt att dölja som byrå eller stereobänk.
  • Element
    Elementet som hornet konstruerats för är det, som köpts i mycket stora kvantiteter pga av det låga priset, av PartExpress. Man kan dock med fördel använda andra 4 tums element.
  • Arbetsområde
    Hornet är ett rent bashorn och måste delas vid högst mellan 200hz till 300hz och -med minst 12db/oktav, helst mer. Ett subbfilter som bryter vid ca 40hz är önskvärt om man spelar mycket högt.
  • Beräkning för olika membranytor
    För att utvidga antal element man kan välja är hornet generös mot elementvalet så länge man väljer inom 3 tum till 5 tum. Här nedan ser vi olika elementstorleks påverkan på frekvensgången

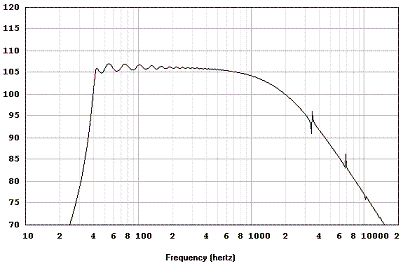

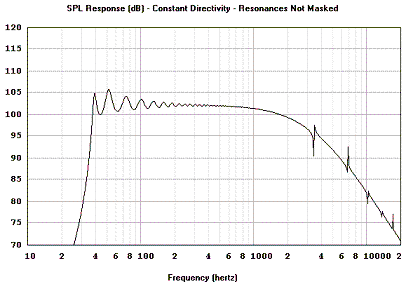

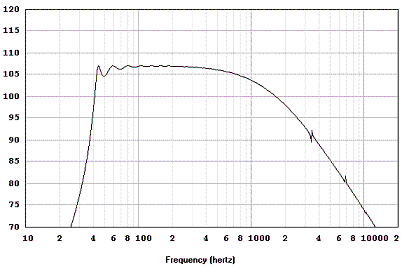

För 4 tumsmembran ser frekvenskurvan ut så här:







För 5 tums element:







För 3 tums element:

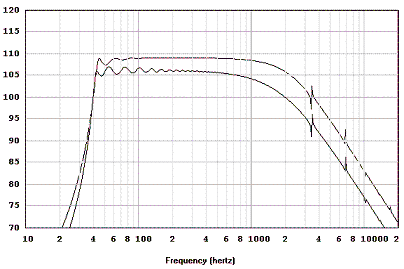

Man kan tycka att 3-tummaren ser bäst ut. Men då skall man veta att samma Bl-faktor försämrar frekvenskurvan om ytan ökar och tvärt om. Med fördubblad Bl-faktor för 4-tummaren ser det ut så här, Bl 5 är den undre och Bl 10 är den övre kurvan:





Slaglängden

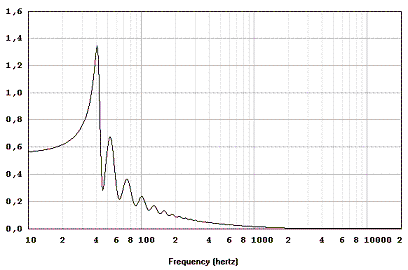

Ner till 40 hz slår membranet som mest ca 0,6 mm vid 105 db. Utanför det kontrollerade området stiger slaget till hela 1,35 mm vid 105 db. Det innebär att med 4 tummare kan man spela 40hz upp till ca 100db innan elementet bottnar. Lite kan det tyckas men testa med att spela en 40hz sinuston i 100db med en vanlig sluten högtalare. Skulle inte förvåna mig om även den bottnar. För att vara på den säkra sidan bör man använda ett elektroniskt filter som bryter av strax innan 40hz och neråt.
Oregelbundenheterna som syns på slaglängden beror på impedans variationerna i hornhalsen när man låter ett membran med så liten yta jobba så djupt ner i frekvens.



Olika element

Man kan alltså använda alla förekommande element mellan 3 och 5 tum. Tänk bara på att Bl-faktorn alltid måste öka med ökad yta. Välj alltid ett element med högsta möjliga Bl-faktor och högsta möjliga Vas. Här följer några förslag:

Storlek Yta Bl Vas Xmax
3 tum 30-40 cm2 Över 3 Över 2 liter Min 1,5 mm
4 tum 40-60 cm2 Över 4 Över 3 liter Min 1,0 mm
5 tum 60-80 cm2 Över 5 Över 4 liter Min 0,8 mm

Ovan är minvärden (ej Yta). För att få fram de bästa lämpliga värdena bör man multiplicera ovanstående med 1,5.



Beräkningar

För att få fram en grundberäkning av hornet används följande elementparametrar:

Membranyta = 50cm2 (ca 4 tum’s element)
Bl-faktor = 5
Massa = 3 gram (utan luft)
Spolens resistans = 6 ohm
Mekaniska Kompliansen = 4,00E-04 m/newton
Mekaniska resistansen = 4,00 newtonsec/m







Med ovanstående elementparametrar får vi följande utvidgning
per 50cm segment:

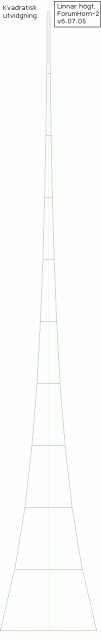

Hornet ser då ut så här när det sätts samman enligt listan här
ovan:

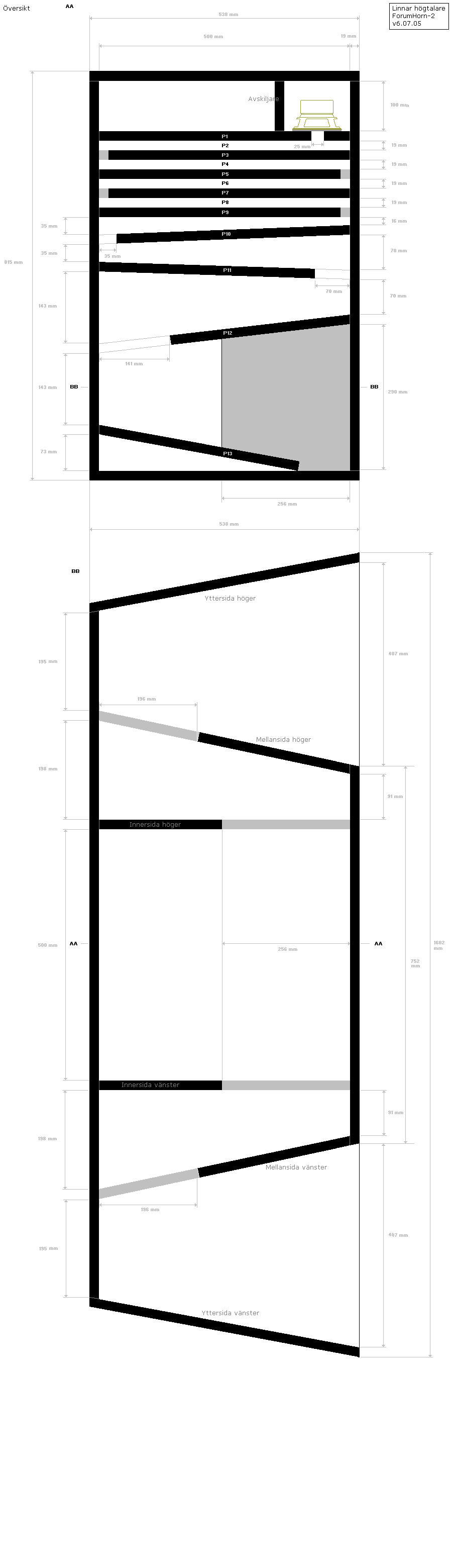

Veckad

Veckad blir det så här:

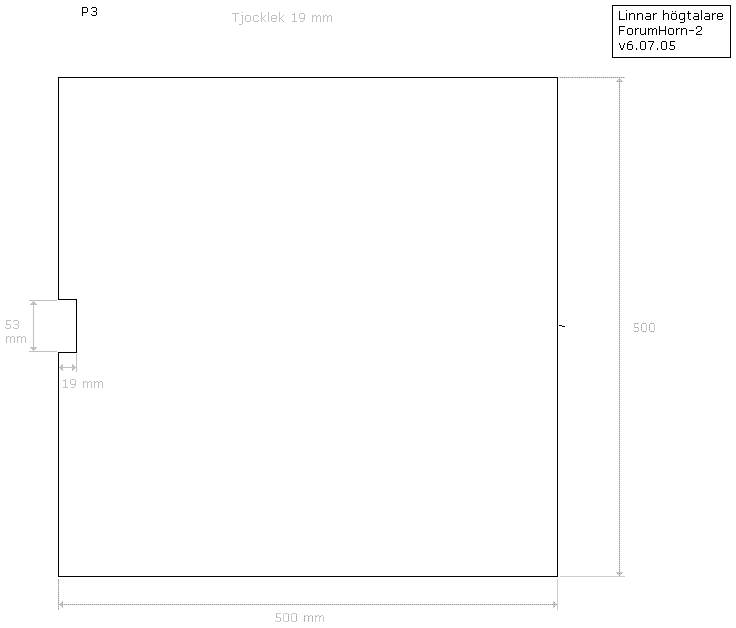

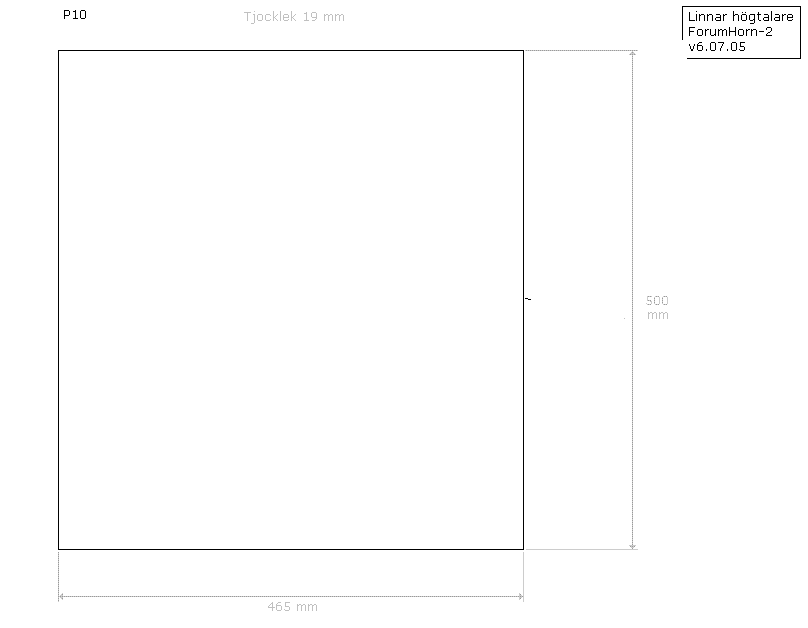

Ritning

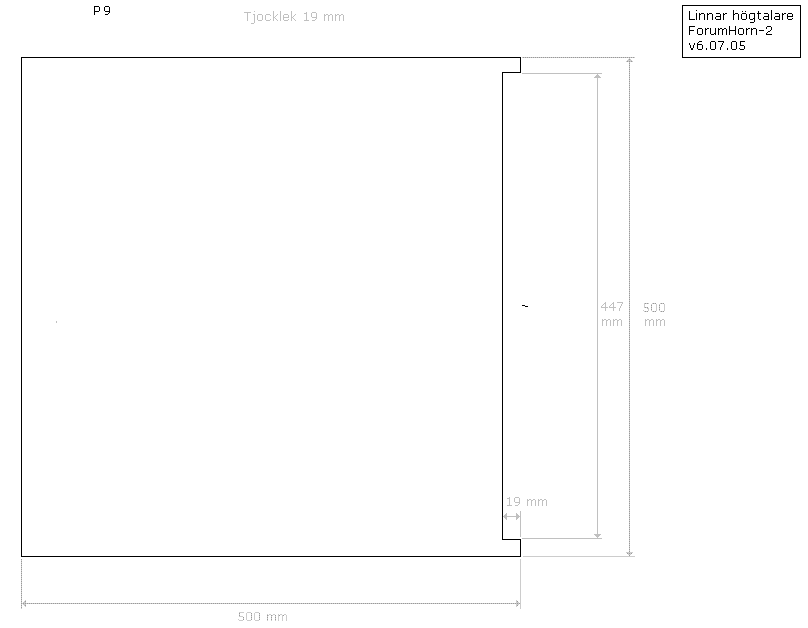

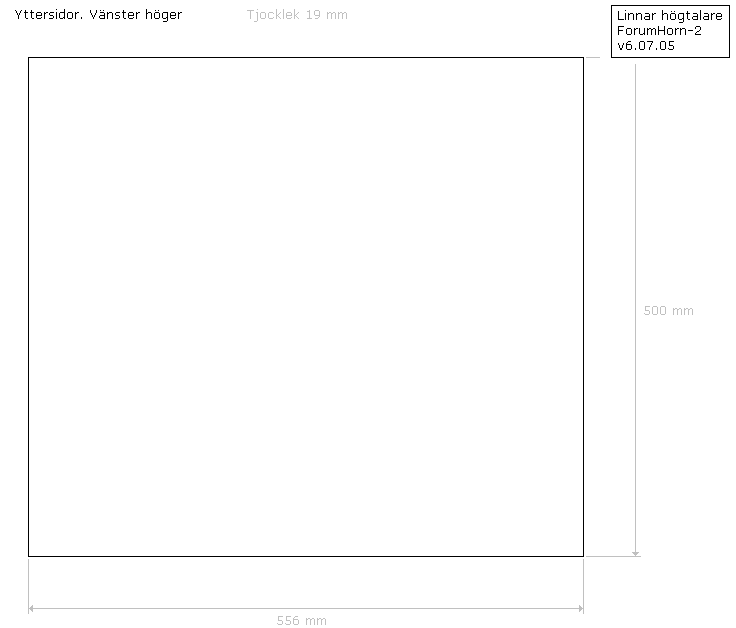

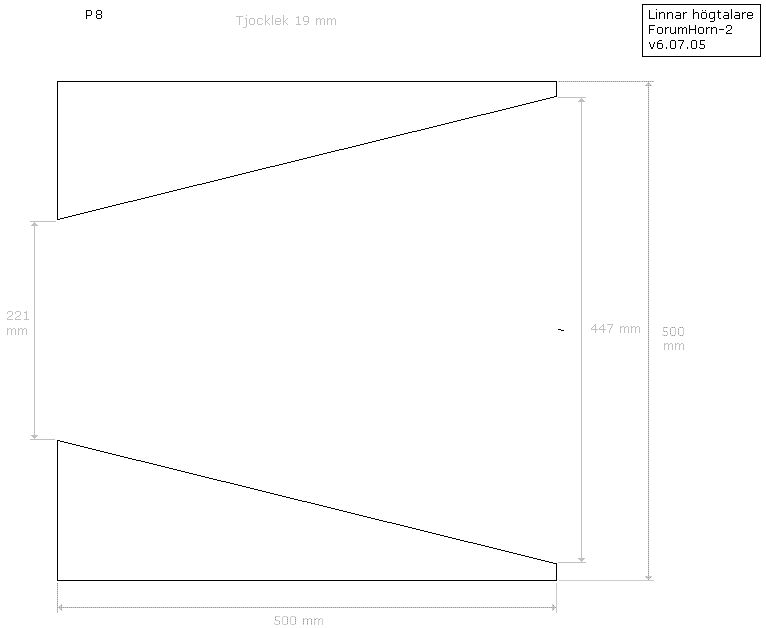

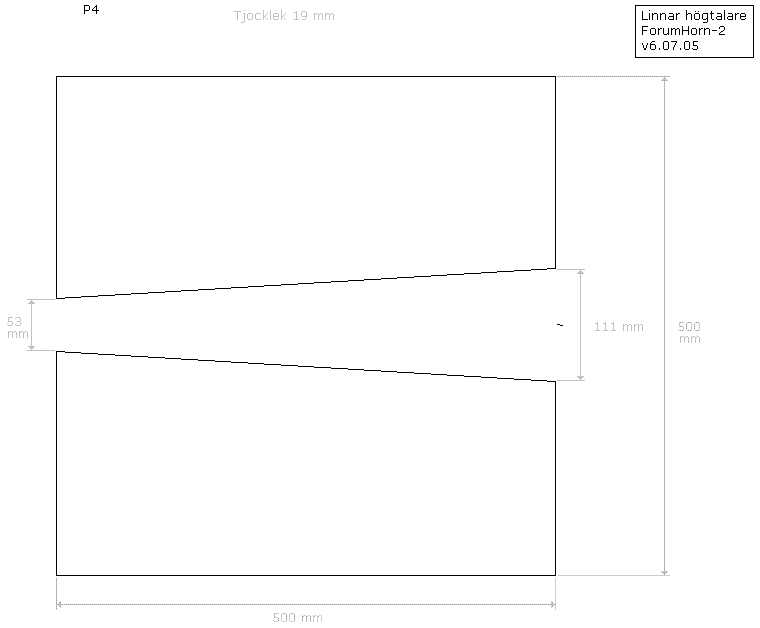

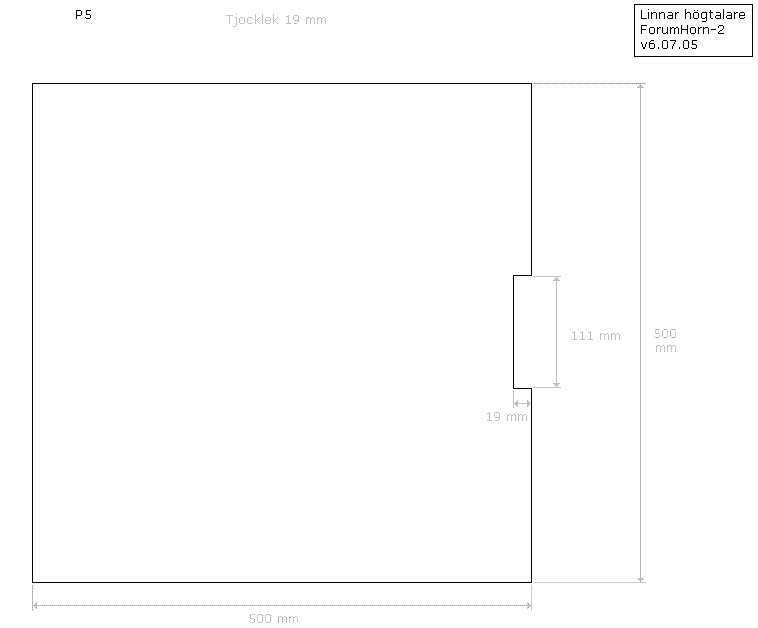

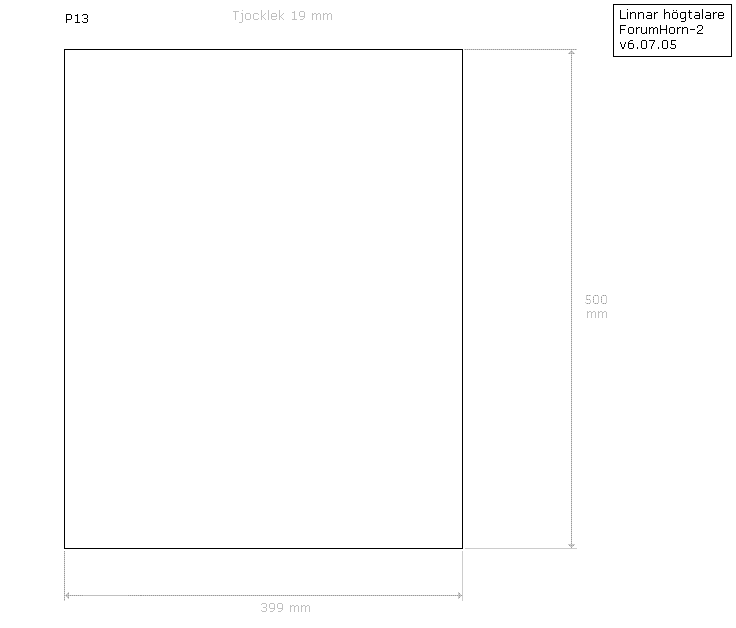

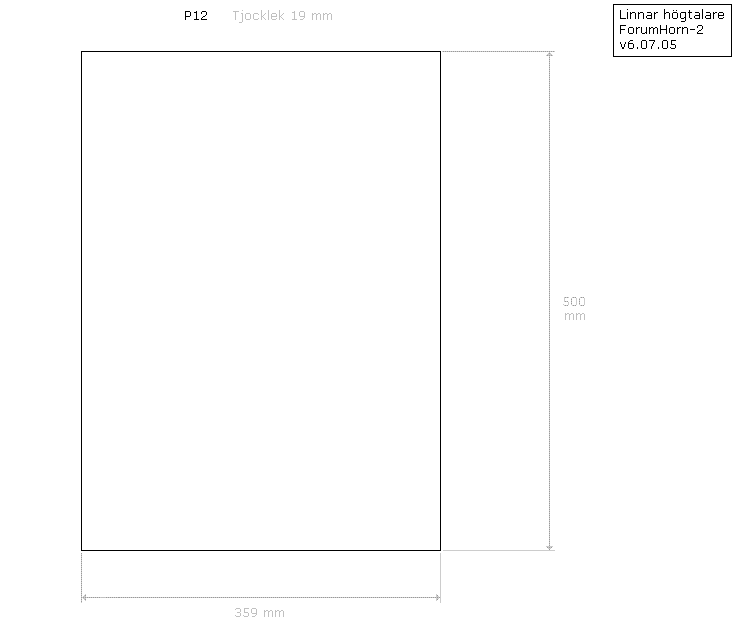

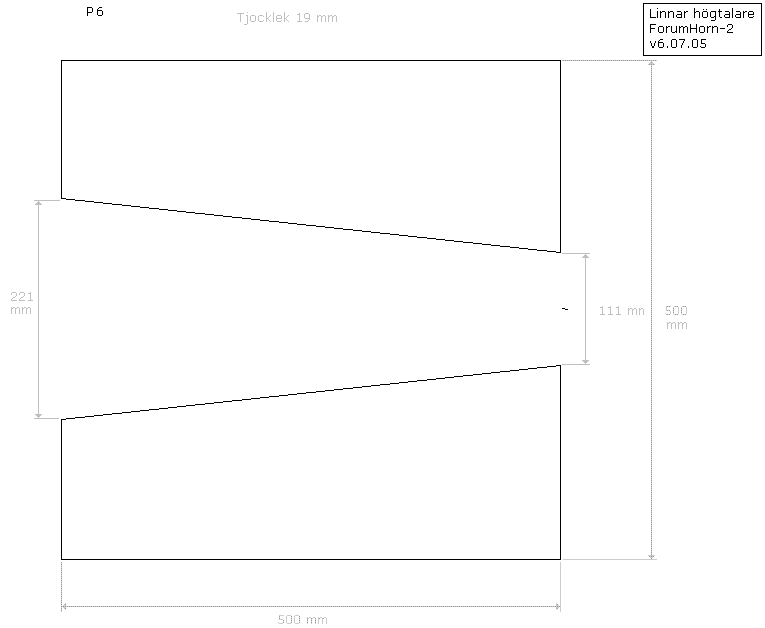

Ritning för ingående delar

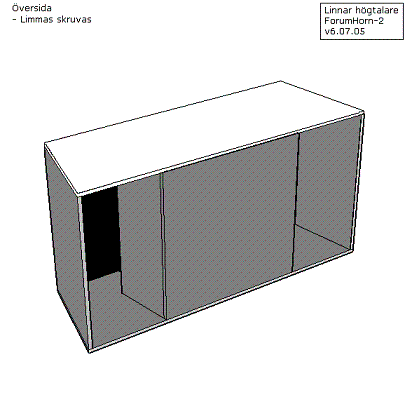

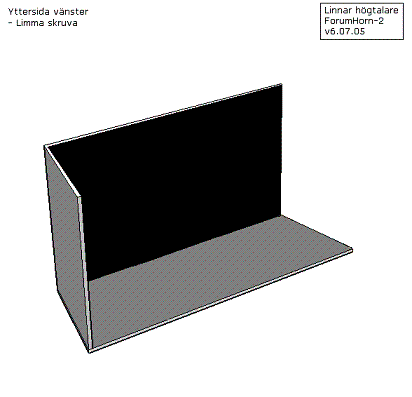

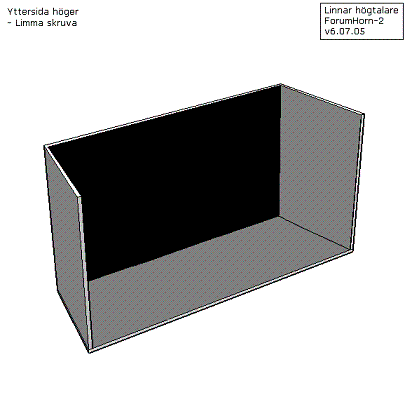

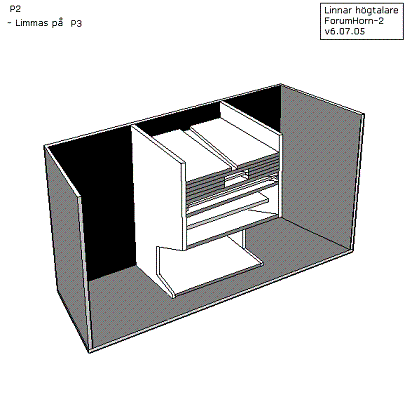

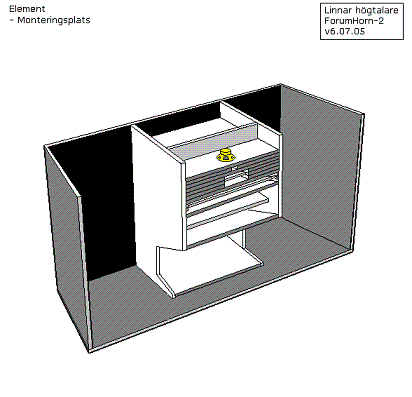

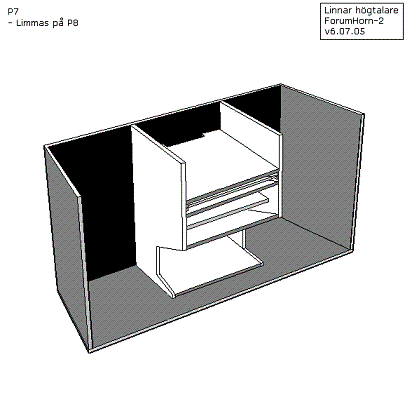

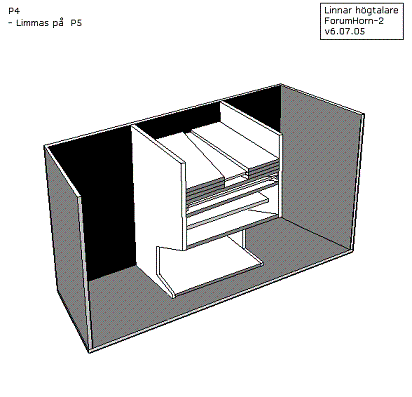

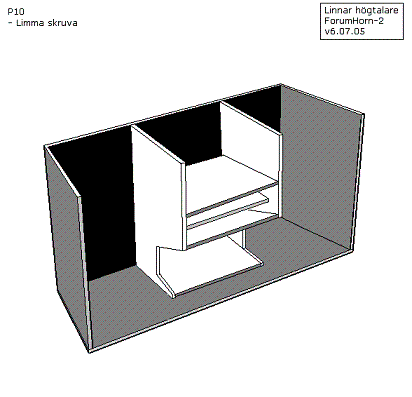

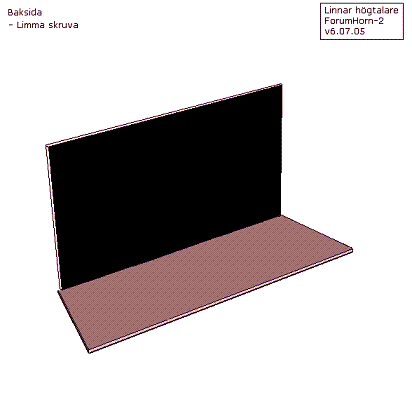

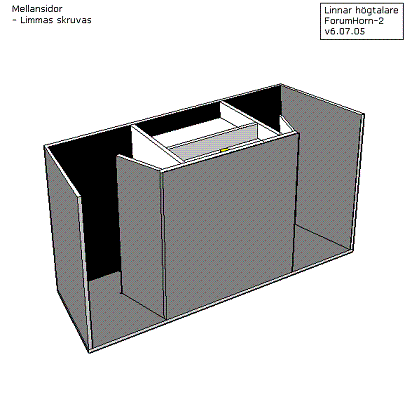

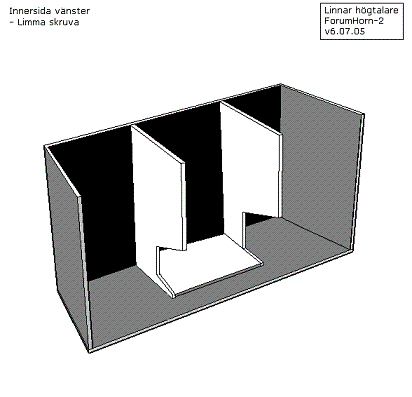

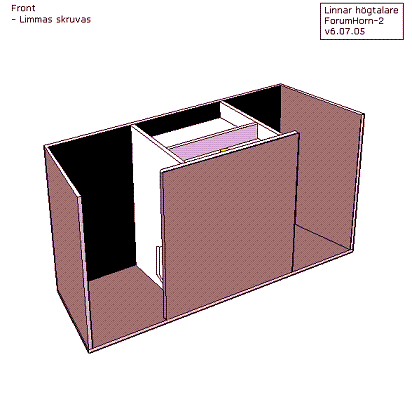

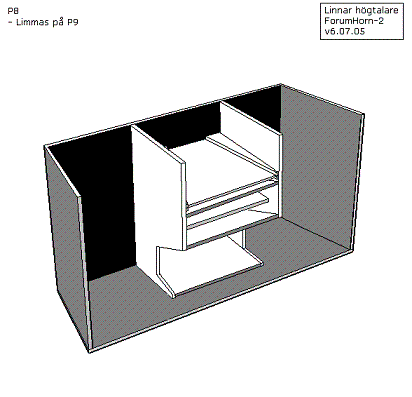

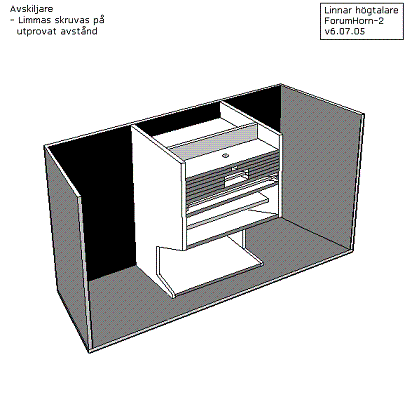

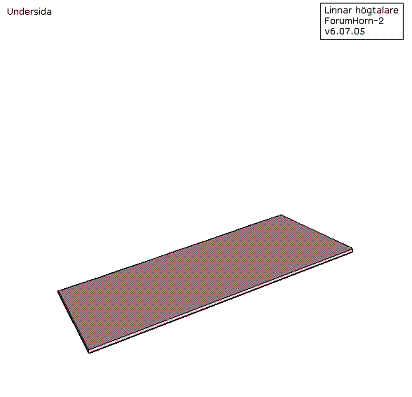

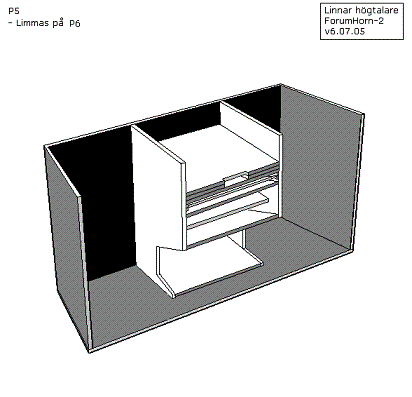

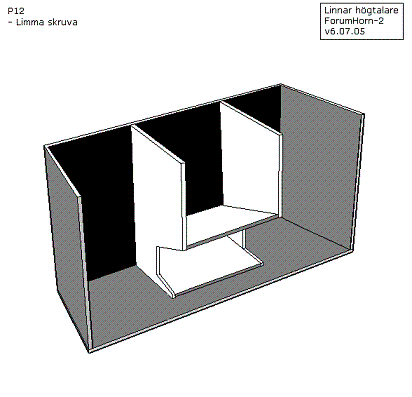

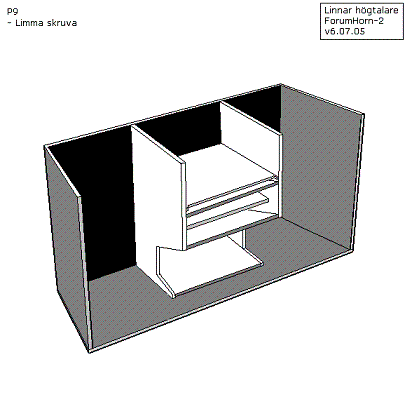

Bygginstruktion

Bygginstruktionerna här nedan är självbeskrivande.
