Nivå i REW

Nivå i REW och verklig nivå

Mätmjukvaran REW har en förinställd nivå när man exempelvis mäter frekvenskurvor. Jag kalibrerade nivån först genom “SPL meter” under Tools i REW så att den stämde med Ljudnivåmätaren på 1meter avstånd vid 1kHz.
Jag har inga bilder från kalibreringen men den som vill se hur det ser ut kan själv gå in i REW och titta.
Det jag vill testa är om nivån stämmer vid skiftande uppmätta nivåer “ute i fält”. Helt exakt kan det aldrig bli eftersom det är många andra faktorer som spelar in vid mätning. Det skall bli intressant att se om det avviker mycket eller om det håller sig kring det man vill att det skall hålla sig kring.

Så här gick det till att mäta Nivå i REW

Jag mätte ett högtalarelement från 20Hz till 20kHz 1 meter bort samtidigt som jag använde en ljudnivåmätare, också 1 meter bort, inställd så att den skulle mäta max nivån under frekvensmätningen.

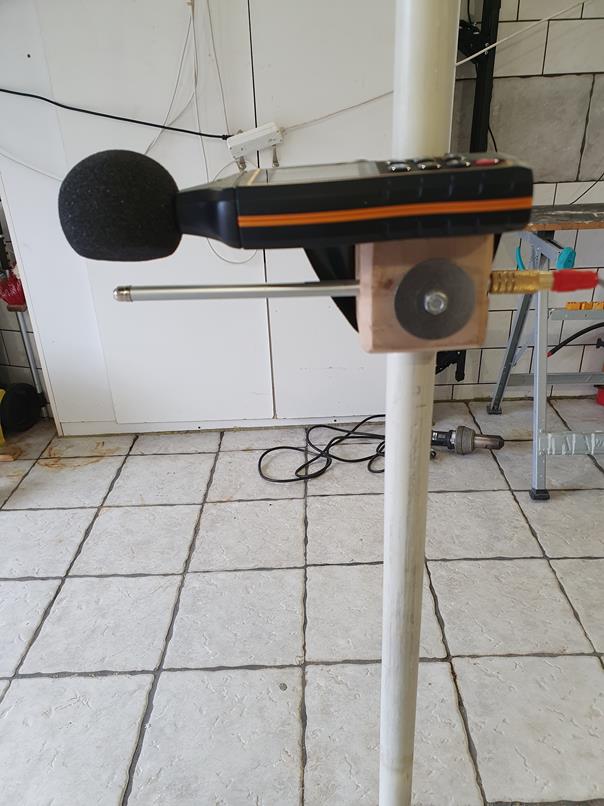

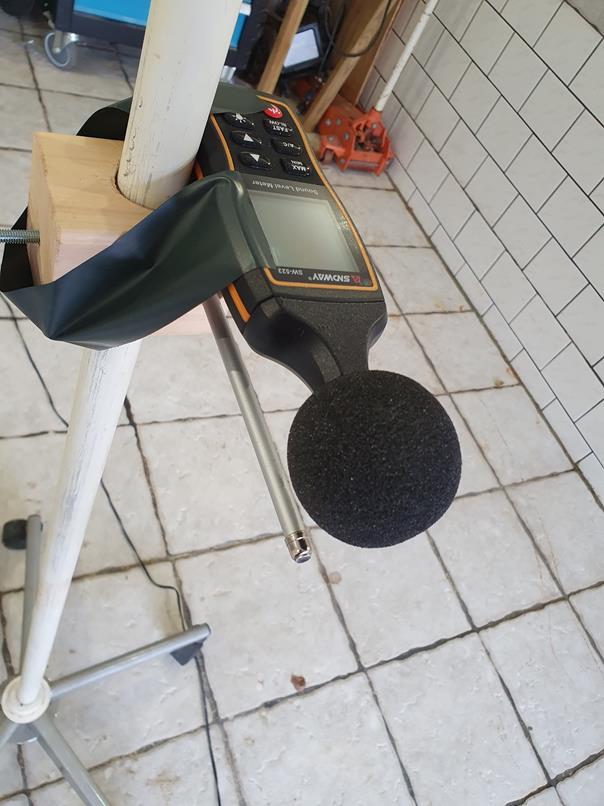

Närbild av mikrofon och ljudmätare:

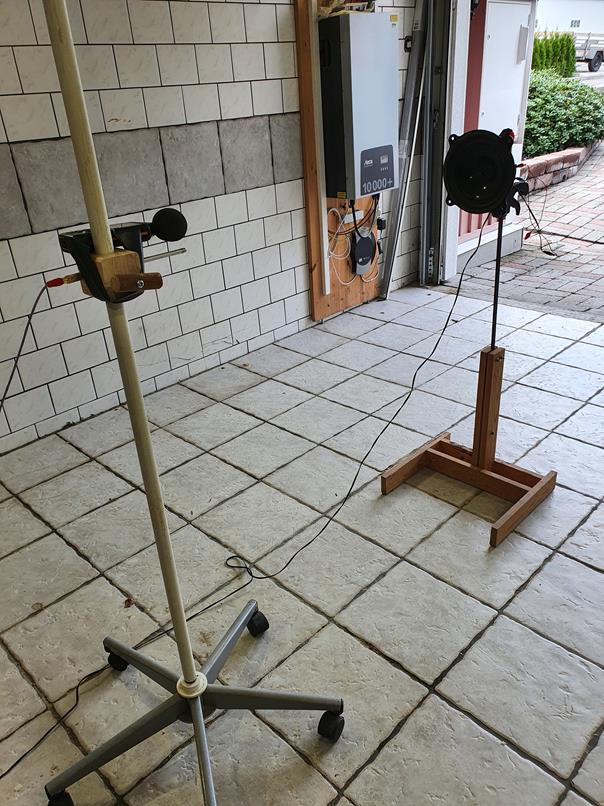

De mäter på exakt samma avstånd:

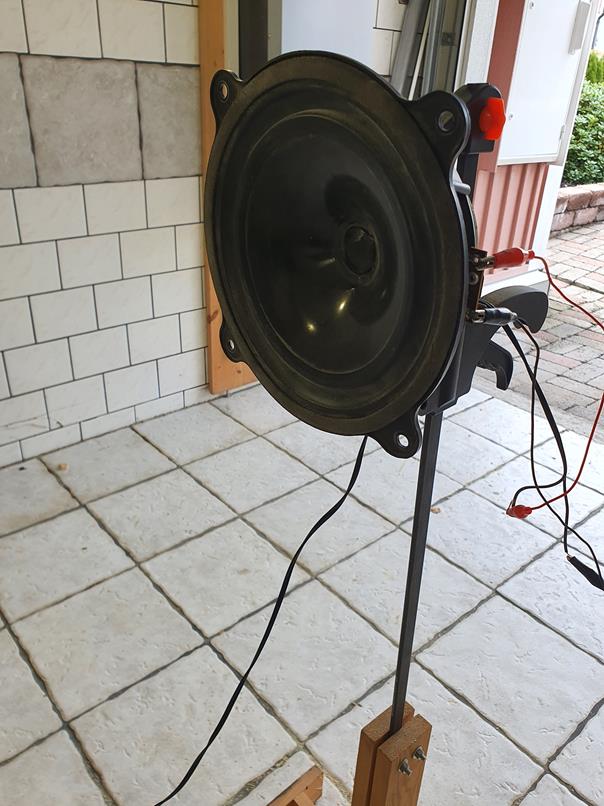

En närbild på mätobjektet i finkostym, dvs en Bowers and Wilkins åtta tummare:



Jag mäter en nivå i REW som skall ge 78dB 1m bort

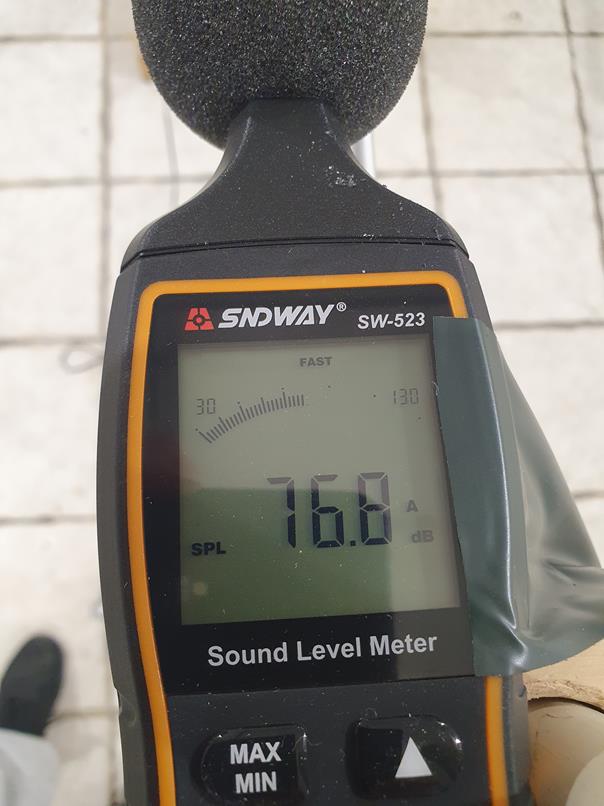

Nivåmätaren visar 76,8dB.

Nivå i REW

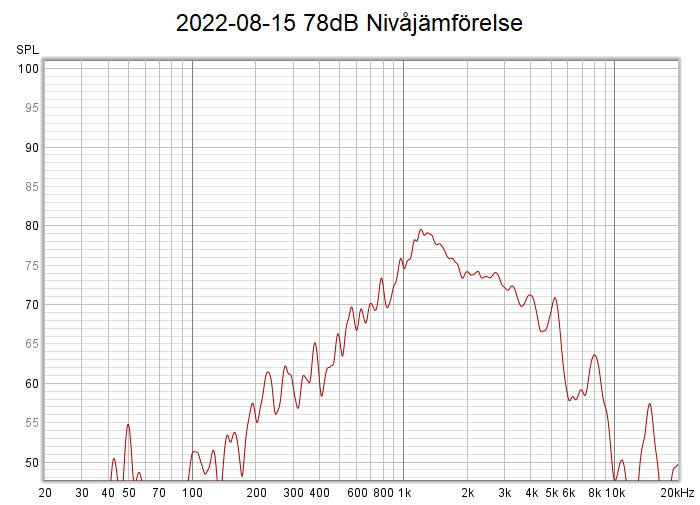

Frekvenskurvan visar 79,5db vid ca 1,2kHz:Nivå i REWOmfattningen är mellan 76,8 och 79,5. Det skall vara 78dB. Resultatet är inom -1,2dB och +1,5dB.





Jag mäter en nivå som skall ge 84dB 1m bort

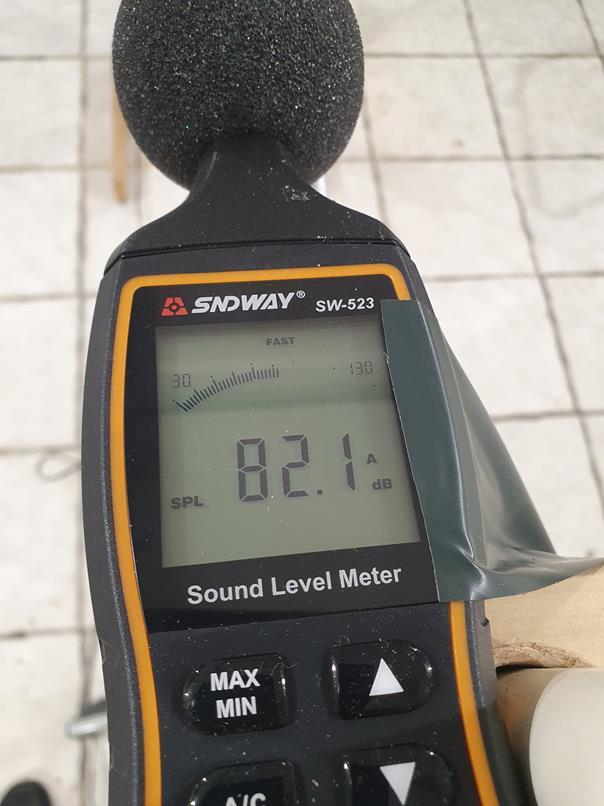

Nivåmätaren visar 82,1dB.

Nivå i REW

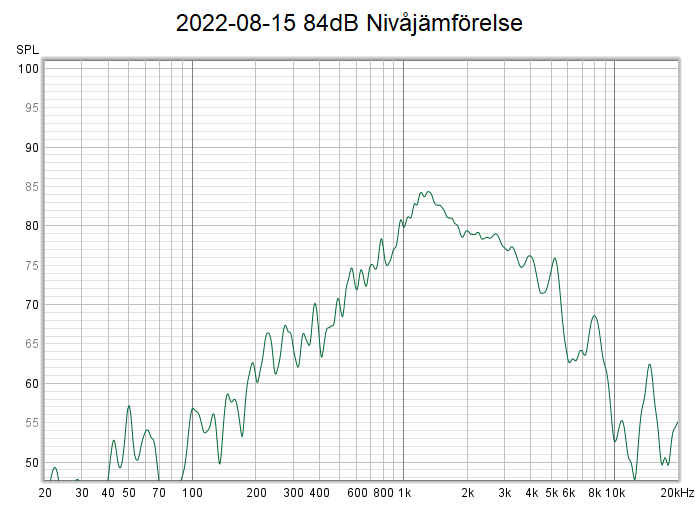

Frekvenskurvan visar 84,5db vid ca 1,2-1,4kHz:

Nivå i REW

Omfattningen är mellan 82,1 och 84,5. Det skall vara 84dB. Resultatet är inom -1,9dB och +0,5dB.





Jag mäter en nivå som skall ge 88dB 1m bort

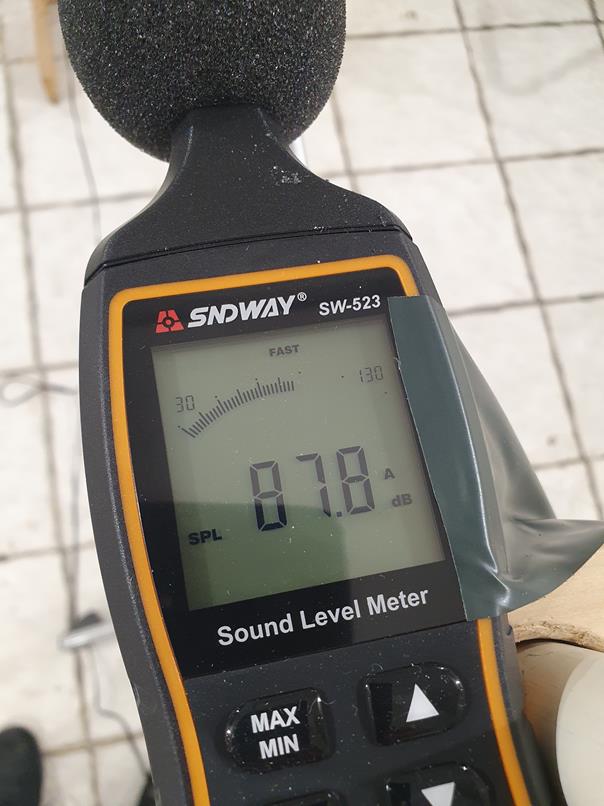

Nivåmätaren visar 87,8dB.

Nivå i REW

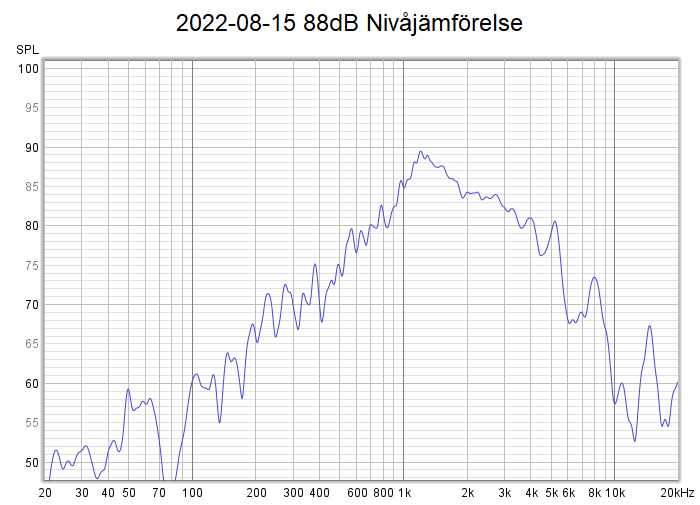

Frekvenskurvan visar 89,5db vid ca 1,2kHz:

Nivå i REW

Omfattningen är mellan 87,8 och 89,5. Det skall vara 88dB. Resultatet är inom -0,2dB och +1,5dB.





Jag mäter en nivå som skall ge 93dB 1m bort

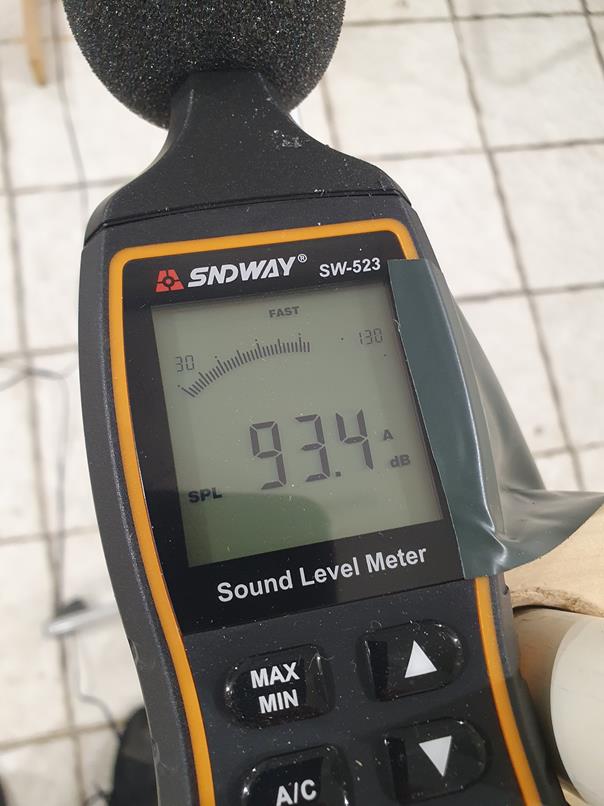

Nivåmätaren visar 93,4dB.

Nivå i REW

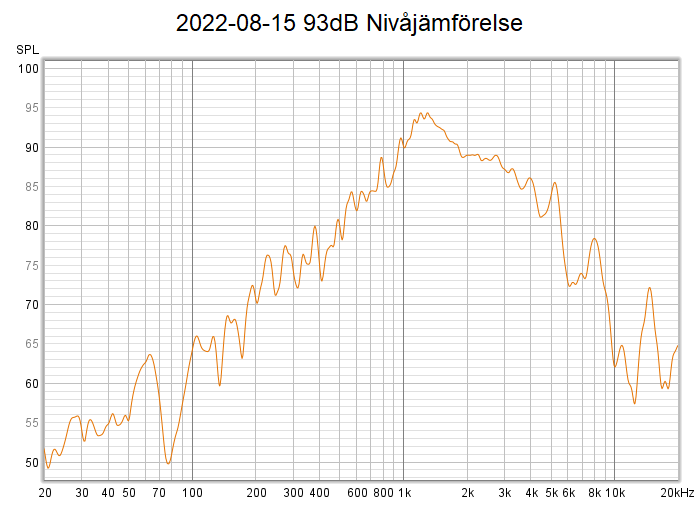

Frekvenskurvan visar 94,3db vid ca 1,2-1,4kHz:

Omfattningen är mellan 93,4 och 94,3. Det skall vara 93dB. Resultatet är inom -0,0dB och +1,3dB.





Jag mäter en nivå som skall ge 99dB 1m bort

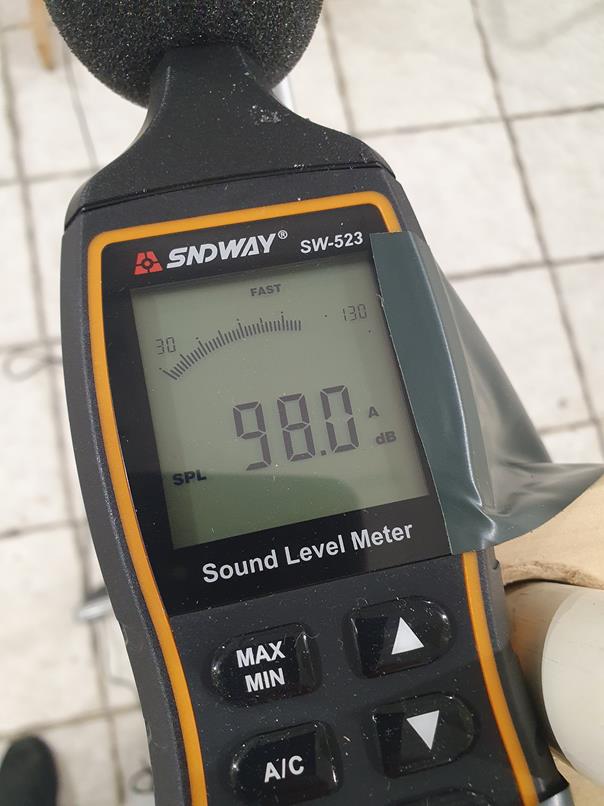

Nivåmätaren visar 98,0dB.

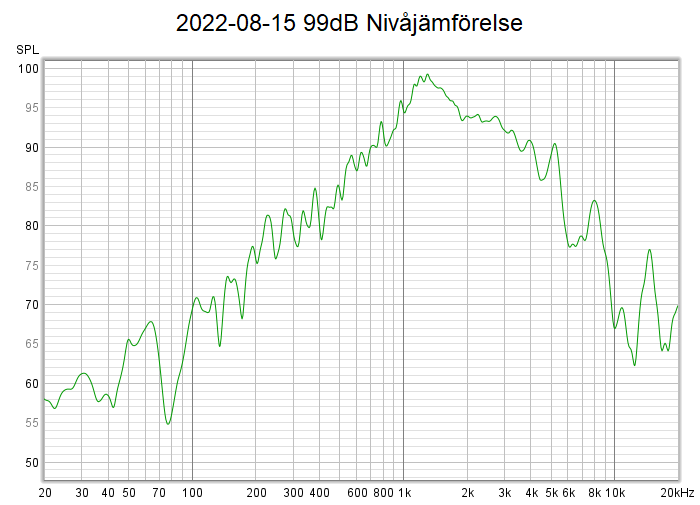

Frekvenskurvan visar 99,2db vid ca 1,4kHz:

Omfattningen är mellan 98,0 och 99,2. Det skall vara 99dB. Resultatet är inom -1dB och +0,2dB.



Summarum

Resultatet från kalibrerat ligger väl inom +-2dB. Det är ett mycket gott resultat med tanke på alla parametrar som ligger i vägen.

Tabell

Vid 78dB är resultatet inom -1,2dB och +1,5dB.
Vid 84dB är resultatet inom -1,9dB och +0,5dB.
Vid 88dB är resultatet inom -0,2dB och +1,5dB.
Vid 93dB är resultatet inom -0,0dB och +1,3dB.
Vid 99dB är resultatet inom -1,0dB och +0,2dB.

Avvikelsen mellan kalibrerad nivå och verklig nivå ligger alltså inom 2% eller inom +-2dB vilket måste anses vara bättre än bara godkänt.




Länkar

Bygg en mätjig
Mätrummet
Fler mätningar
