Ljudkortet skall inte monteras för långt från det som skall kopplas in till den. Även om man använder en annan låda skall den inte monteras för långt från det som skall kopplas till den. Om den monteras för långt ifrån är det inte säkert att Matrojig uppnår den låga brusnivån som rätt monterat ljudkort uppnår i Matrojig.
Montera ljudkortet i lådan

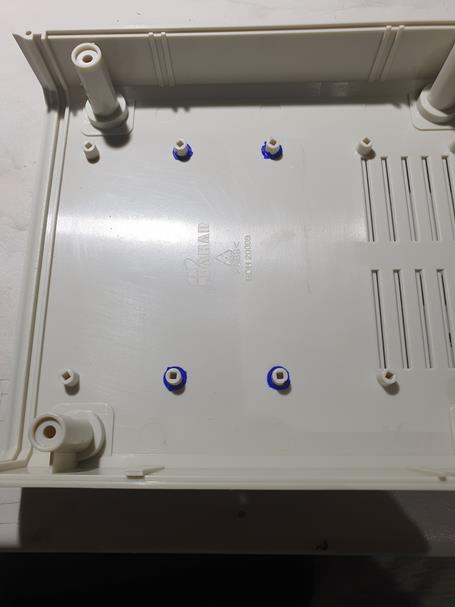

Vi börjar med ljudkortet. Ljudkortet skall ligga så nära omkopplarna som möjligt med kontakterna vända mot omkopplarna för att minimera trådlängder. Skruvhålen i botten går inte använda till ljudkortet så vi får fästa den på annat sätt. Platsen som ljudkortet skall ligga på märks ut med tusch:

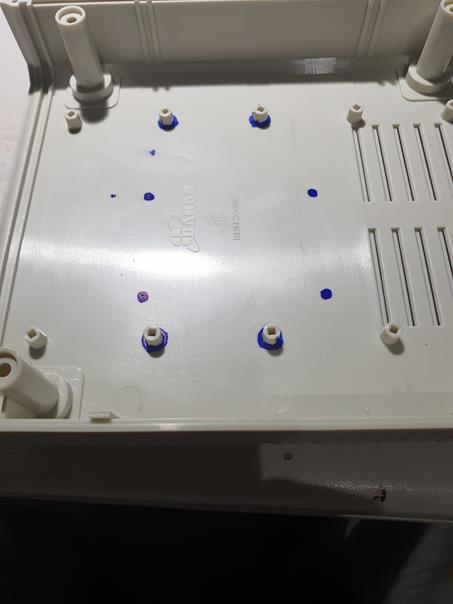

Man lägger ljudkortet på avsedd plats (inte medtagen i bilden) och märker ut två punkter med tusch på var sida om ljudkortet som sedan skall borras:

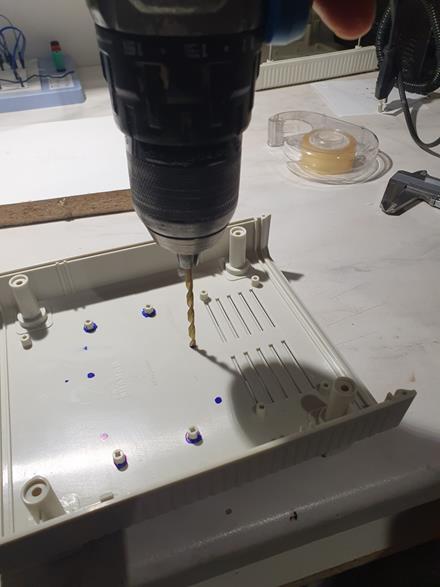

Punkterna som märktes ut borras upp med 4 mm borr:

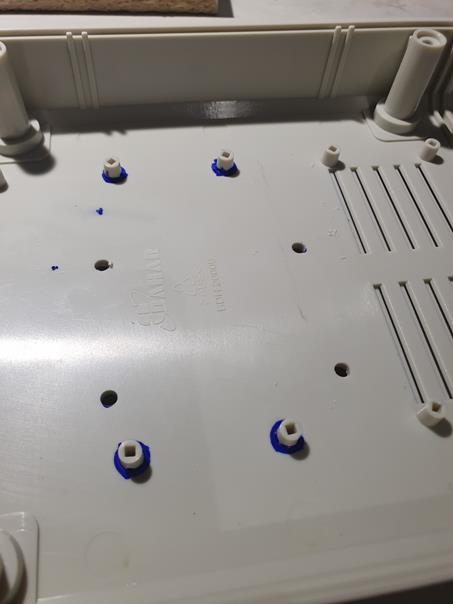

De 4 punkterna är borrade:

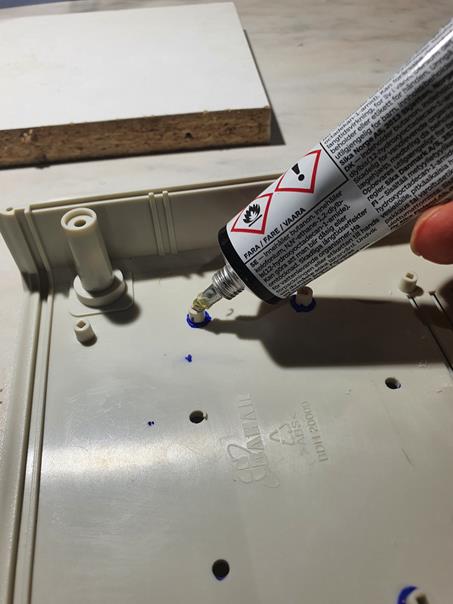

Lite kontaktlim (sådant lim som måste torka innan man lägger på ljudkortet) på både ljudkortet och de 4 märkta upphöjningarna och låter det torka några minuter:

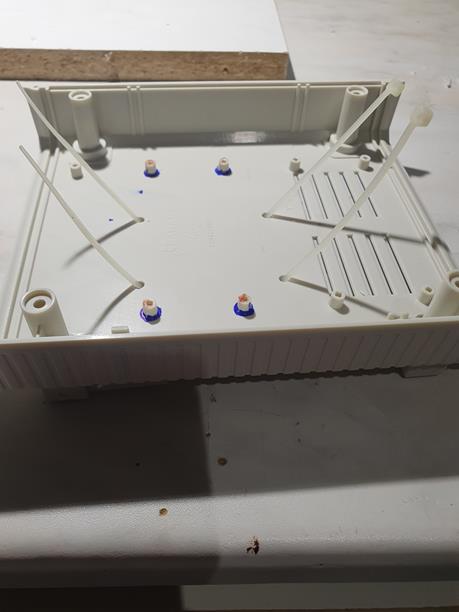

Medan limmet torkar trär vi buntband genom hålen som borrades:
Ljudkortet läggs på plats. Det gäller att lägga på den exakt från början för limmet fäster direkt:

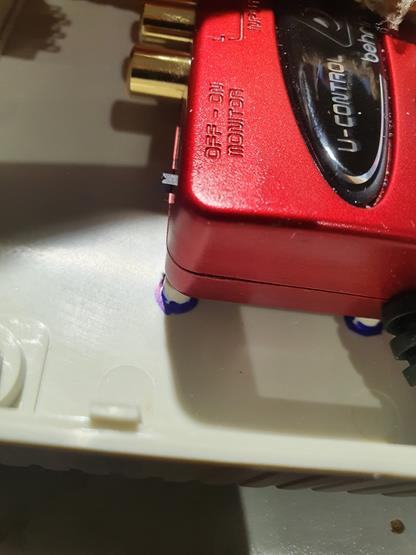

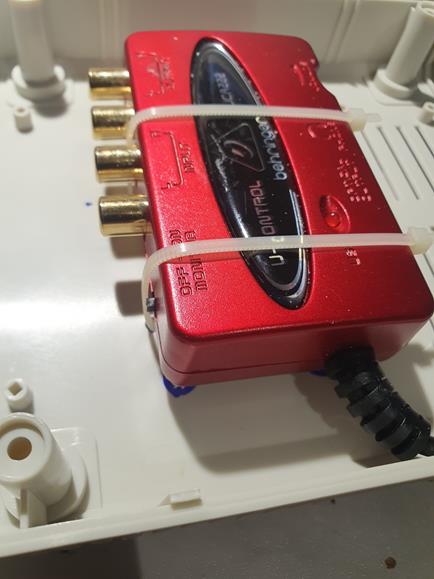

Buntbanden dras åt så att ljudkortet ligger stadigt:

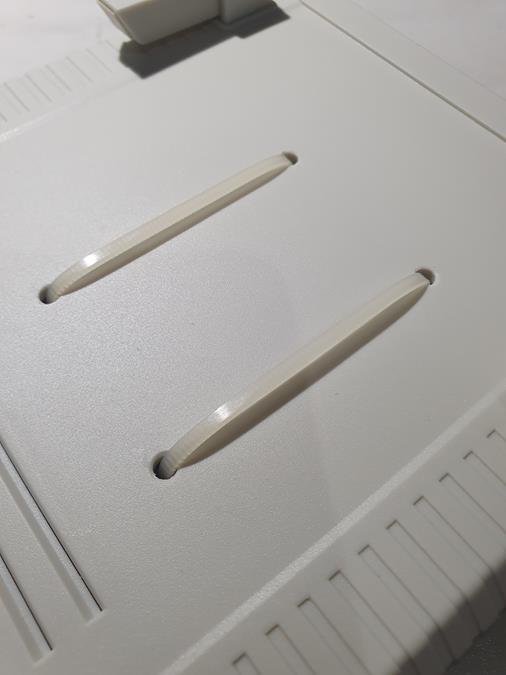

Så här ser buntbanden ut under Matrojig:
USB-kabelns genomföring
Ljudkortets USB-kabel skall gå ut här:

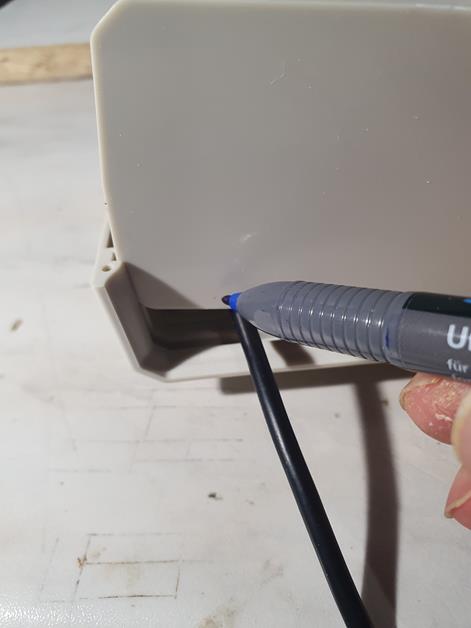

Märk ut var det skall filas upp ett hål.

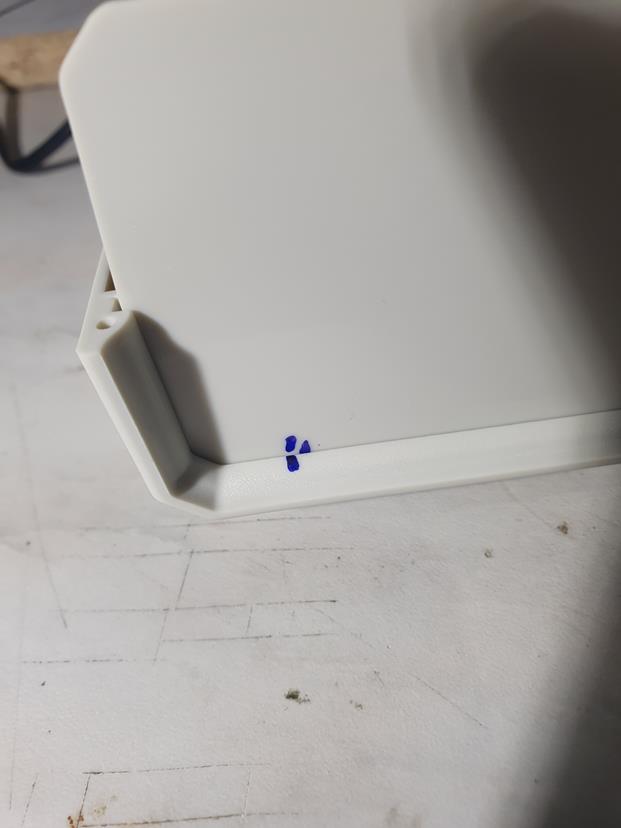

Här är det uppmärkt var det skall filas:

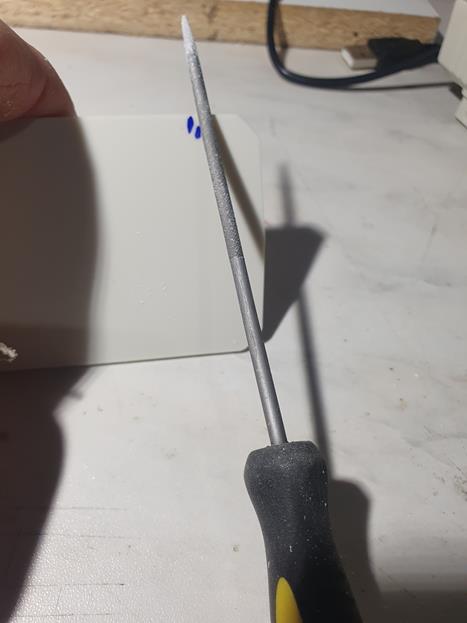

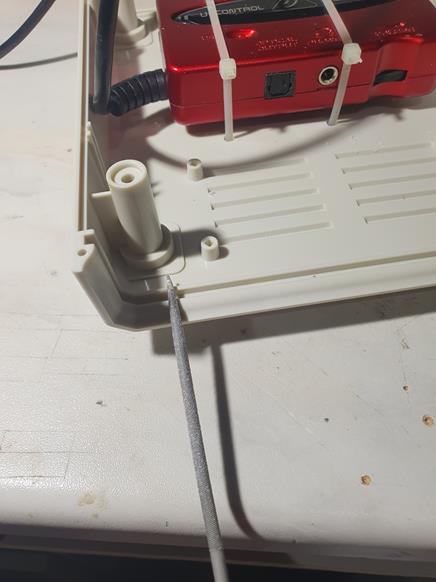

Här filas det:
Bakpanelens underkant skall också filas:

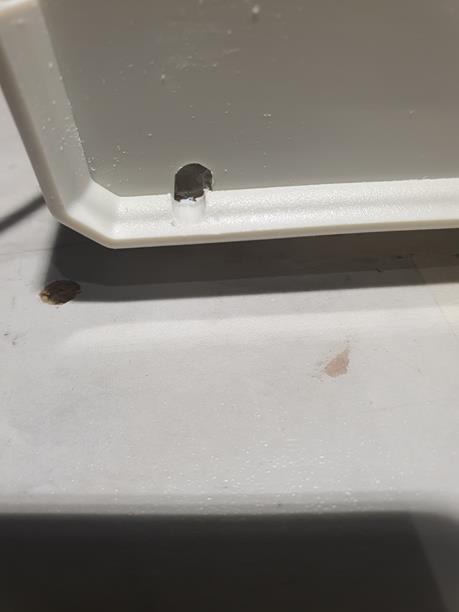

Klart:

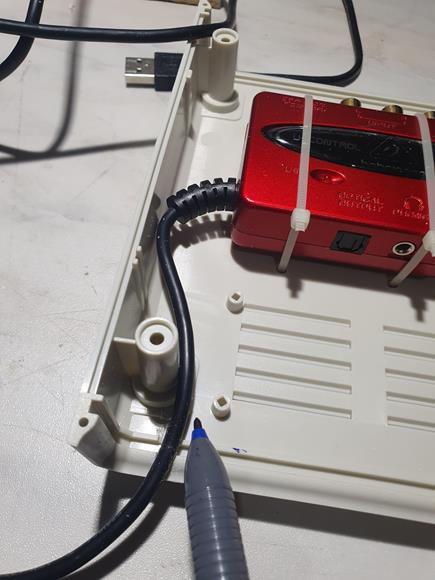

Lägg USB-kabeln på plats och märker ut en punkt på var sida av kabeln enligt bilden:

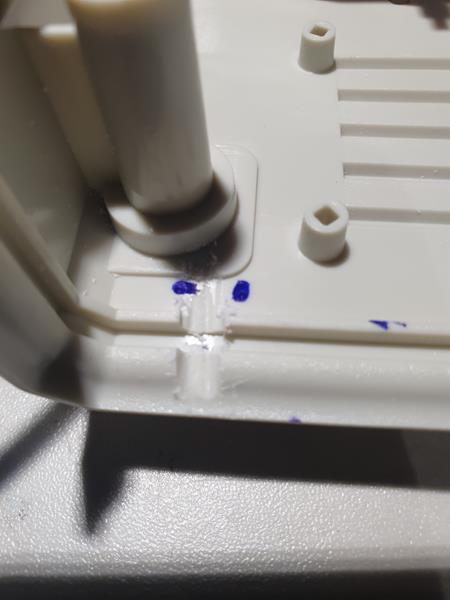

Punkterna:

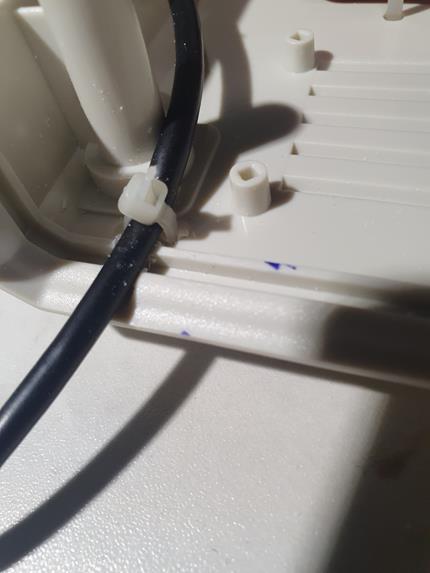

Borrat hål där punkterna var utmärkta och sätt fast USB-kabeln med buntband genom hålen:

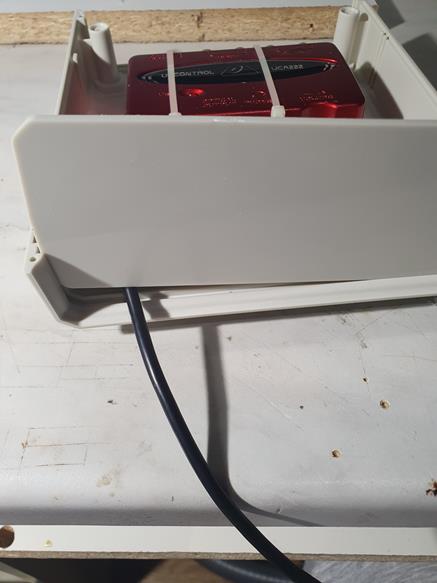

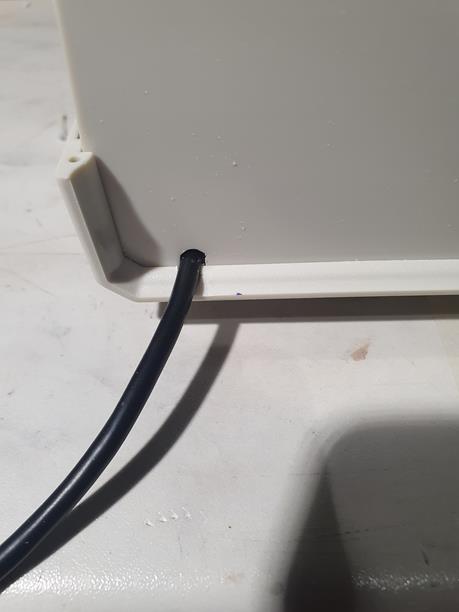

Här är det klart. USB-kabeln går fint igenom hålet.
