MATROJIG Del 09 – Montera mikrofonförstärkaren i lådan

Mikrofonförstärkaren skall helst placeras en bit ifrån övrig elektronik och nära ingången. I en liten låda blir det en kompromiss. Denna placeras en bit upp framför mikrofonens ingång i lådan.





---

Montera mikrofonförstärkaren i lådan

Hur man monterar fast kretskort i apparatlådor är ett omtvistat ämne. Jag har hittat en metod som i vissa fall är mycket bra, jag använder fyrkantig kabelkanal med självklistrande tejp där det är svårt att fästa kretskorten. Tejpen fäster direkt och går nästan inte att få bort:

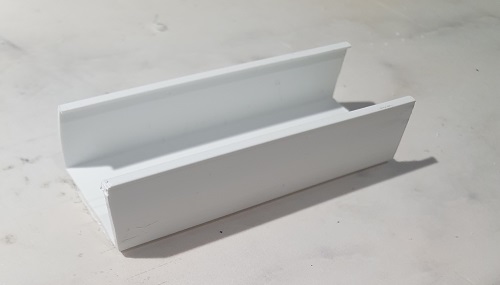

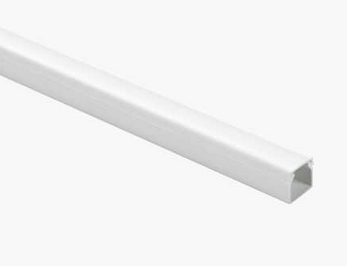

För denna apparatlåda väljs en 25 mm bred och ca 15mm hög (höjden kan klippas till efteråt) kabelkanal och såga ut en bit som är lite längre än mikrofonförstärkaren:

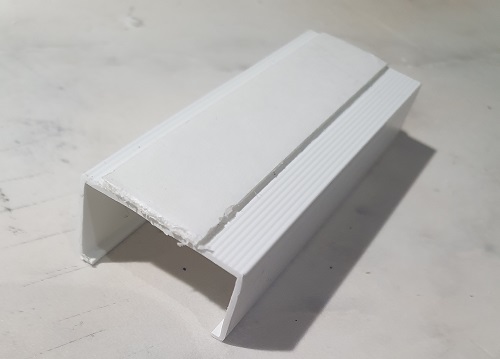

Vänder man på den syns den dubbelhäftande tejpen:

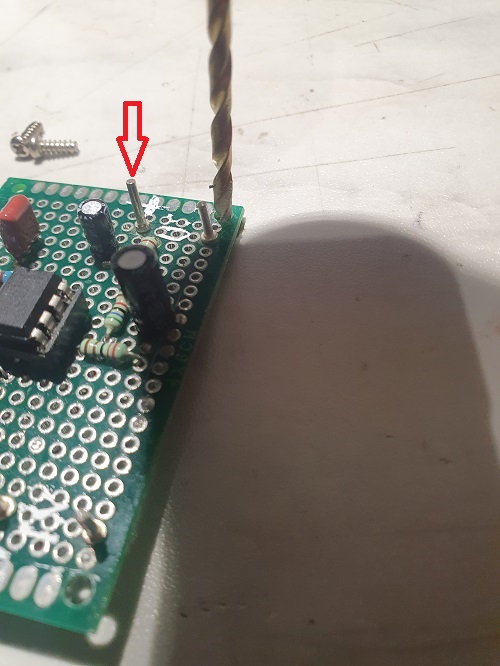

Leta upp lämpliga plåt- eller träskruvar. Fästhålen diameter är väldigt litet i det valda kretskortet därför måste hålen borras upp (på samma sida som in- och utsignalerna sitter. Se röd pil) så det passar skruvarna:

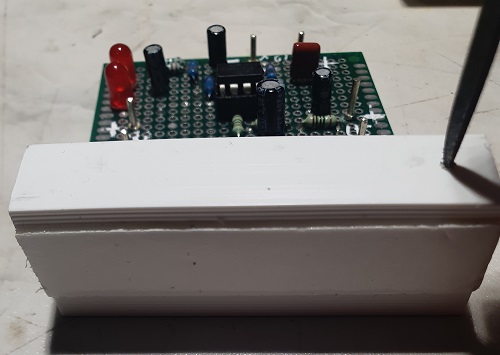

Mät ut och gör hål med ett spetsigt verktyg i plasten. Gör hålet mindre än skruvarnas diameter så de fäster ordentligt:

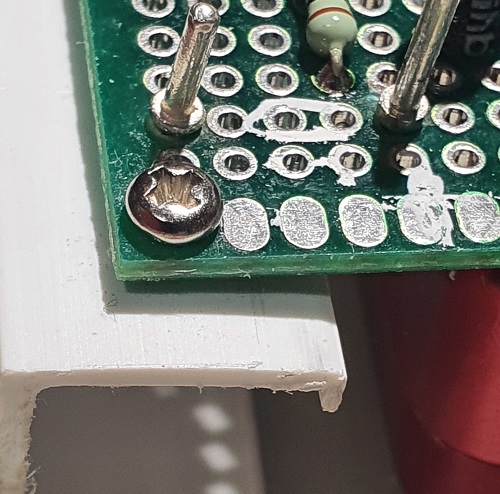

Här är kretskortet fastskruvat:

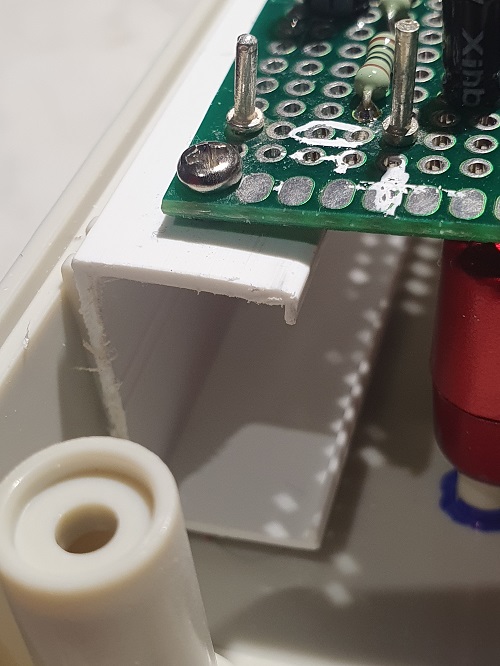

Fästet är här fastklistrat på apparatlådans sida:

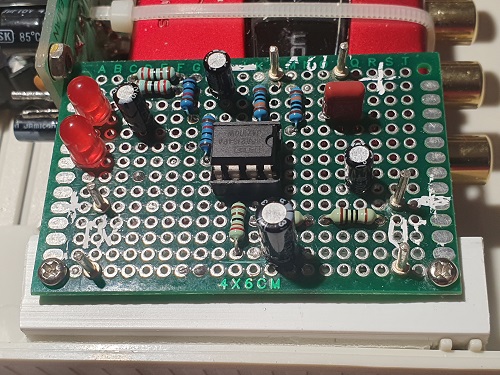

Ovanifrån:

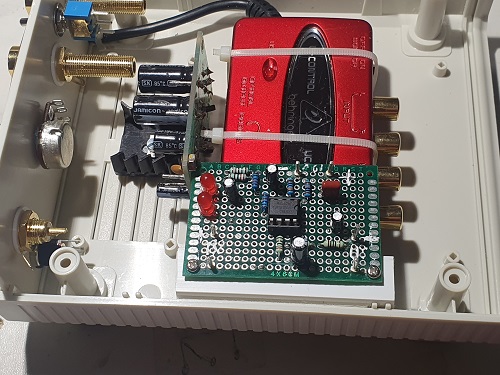

Vy över hela lådan:





---
