MATROJIG Del 13 – Funktionskontroll

Nu skall en funktionskontroll göras så att vi är helt säkra på att allt är kopplat rätt. Bilderna kan skilja sig från originalet på grund av olika utvecklingsstadier.




Kontroll

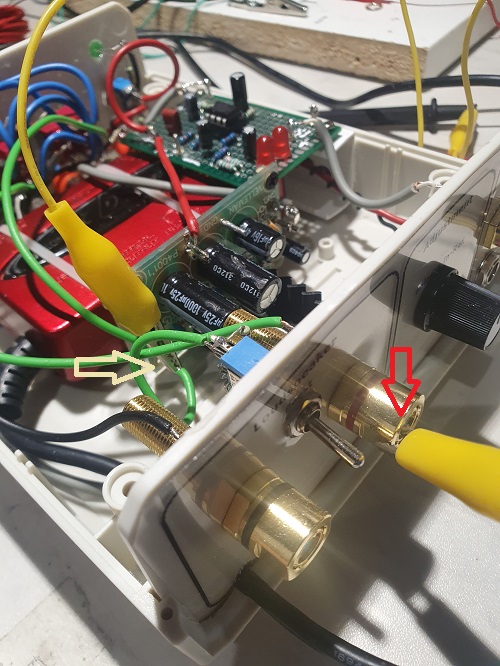

Koppla in multimetern på högtalarterminalen plus (+) som röd pil visar och på slutsteget ut som gul pil visar:

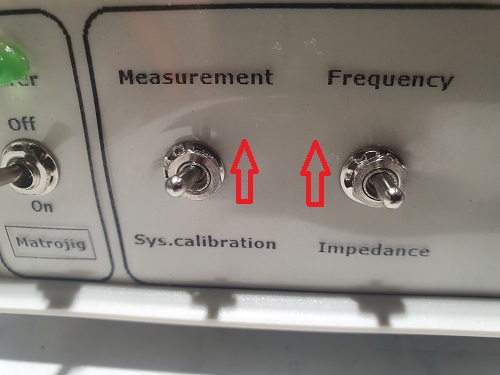

De båda omkopplarna skall stå uppåt (se pilar) som är frekvensmätning. Strömmen skall nu gå rakt igenom Matrojig nästan utan motstånd:

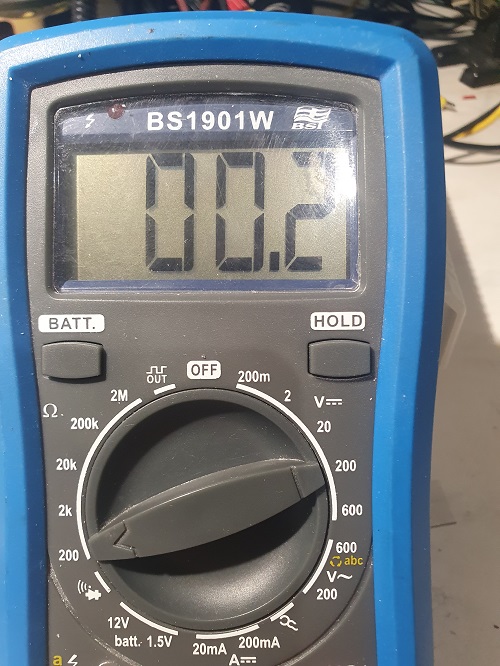

Multimetern på bilden visar 0,2 för mycket. Den visar alltså 0 ohm vilket är helt korrekt:









Låt den vänstra vippomkopplaren stå kvar i läge uppåt och vik nu ner den högra vippomkopplaren mot impedansmätning. Nu skall strömmen går igenom R-sense som är på ca 10 ohm:

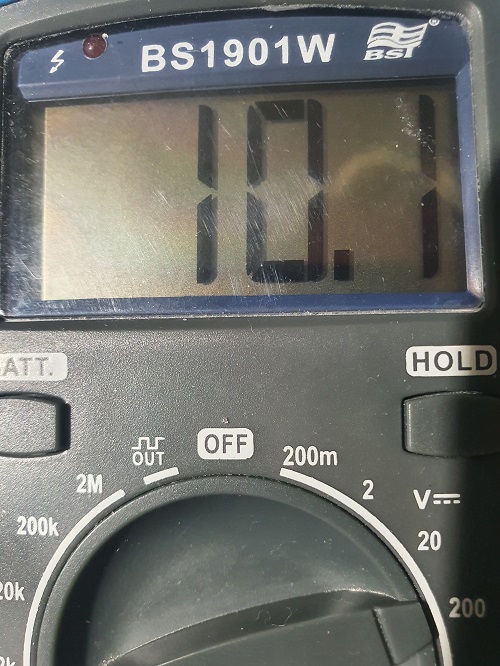

Multimetern visar 10,1 vilket är helt korrekt:











Vik nu ner den vänstra vippomkopplaren mot Systemkalibrering.  Det som sker nu är att strömmen vikar av efter slutsteget till ljudkortets “Input Left” via några motstånd. Nu finns det inget kopplat på högtalarutgången:

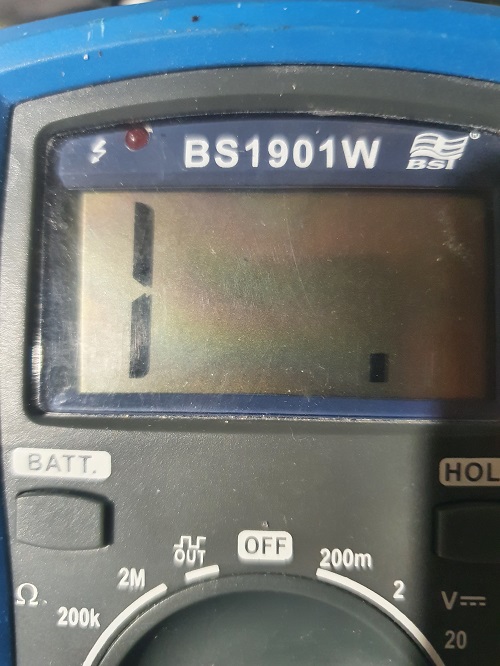

När det inte finns något kopplat på högtalarutgången finns det inget motstånd att mäta. Den använda multimetern visar “1” utan decimaler för denna multimeter när det inte finns något motstånd:











Ställ vippomkopplarna uppåt. Dvs mot “Measurement” och “Frequency”:

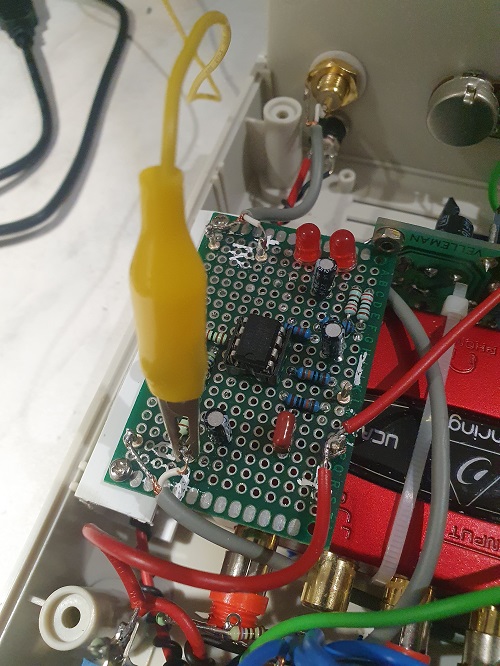

Koppla en sida av multimetern till mikrofonförstärkarens utgång:

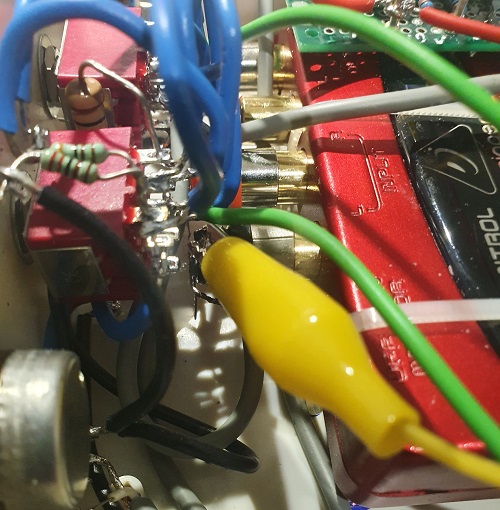

Den andra sidan av multimetern kopplas till ljudkortet “INPUT L”:

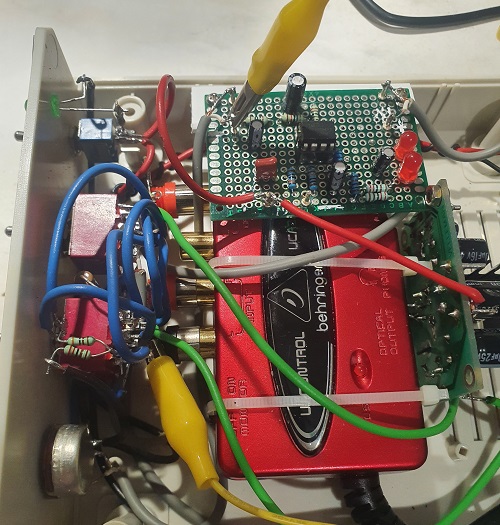

Så här ser det ut ovanifrån:

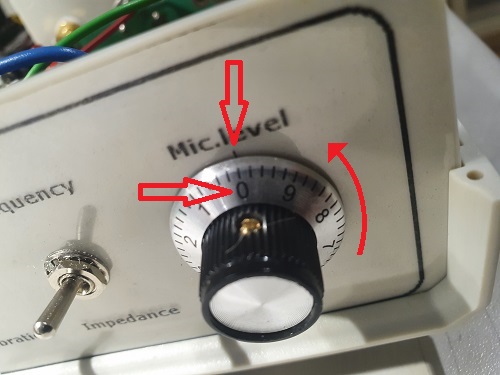

Vrid “Mic.Level” längst till vänster så att “0” pekar uppåt mot det lilla strecket:

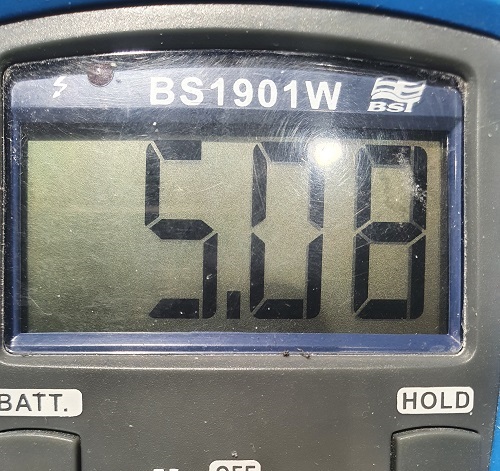

Nu skall multimetern visa ungefär 5k ohm (kan variera inom några k ohm beroende på olika utvecklingsnivåer):

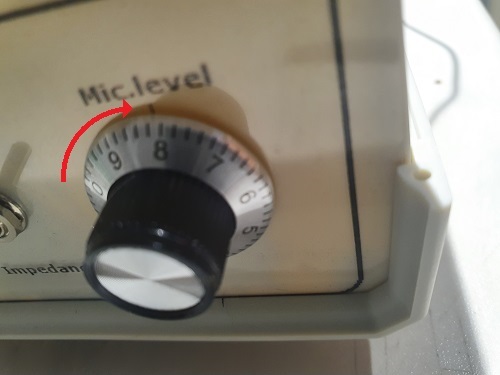

Vrid “Mic.Level” längst till höger så att den visar lite mer än 8:

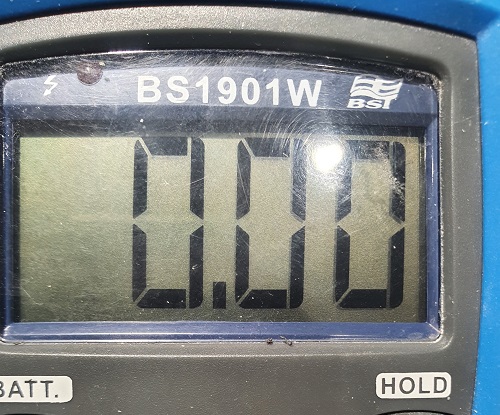

Nu skall multimetern visa ungefär “0.00”:

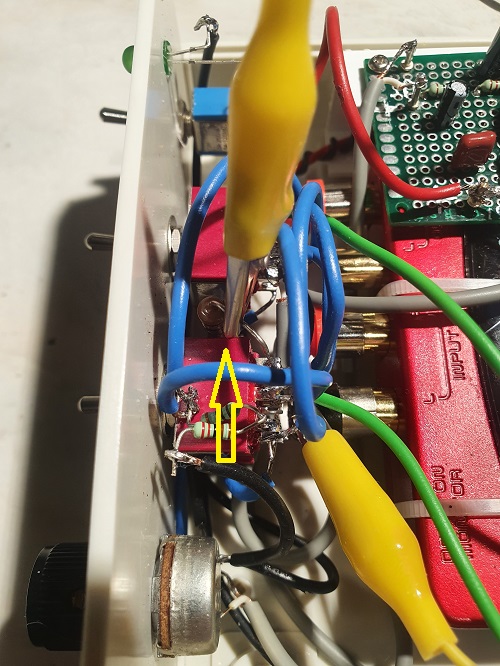

Flytta den klämman som sitter på mikrofonförstärkaren till översta delen av “R-sense”-motståndet:

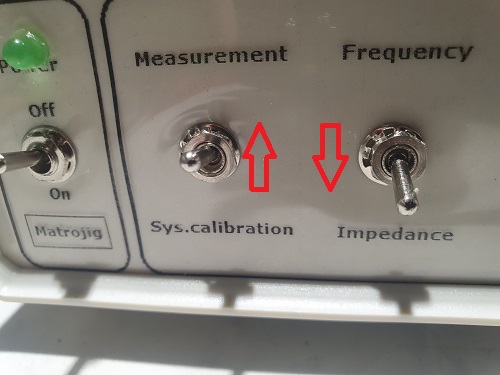

Vänstra omkopplaren skall peka uppåt mot “Measurement” och den högra neråt mot “Impedance”:

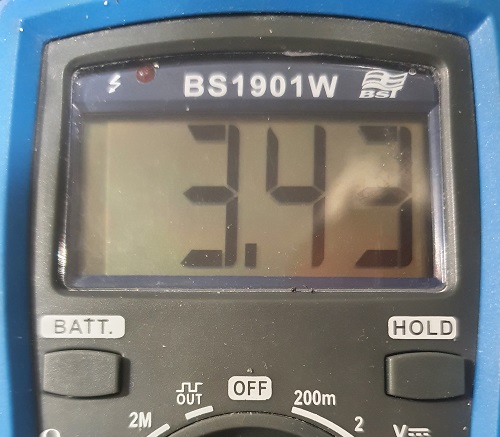

Värdet i multimetern skall visa på omkring 3,4 k ohm (kan variera inom några k ohm beroende på olika utvecklingsnivåer). Observera att värdet kan vandra ett tag tills den stannar:

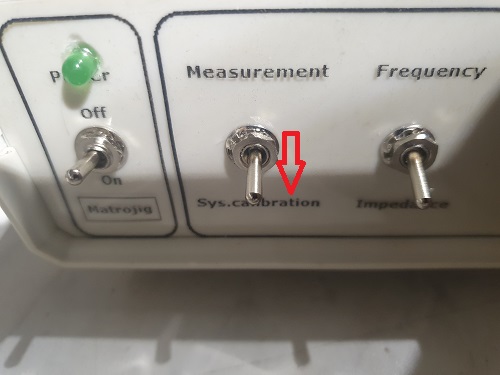

Vik nu ner den vänstra vippomkopplaren mot Systemkalibrering:











Multimetern skall nu visa “1” som med denna multimeter betyder att det inte finns något motstånd:
